Атлас укладок при рентгенологических исследованиях (Кишковский А.Н.) - Глава 5 Часть 9

Показанием к назначению снимков стопы обычно являются все случаи заболеваний костей и суставов стопы и различные
случаи травмы.

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ СТОПЫ

 СНИМКИ СТОПЫ В ПРЯМОЙ ПРОЕКЦИИ

  Назначение снимка. Показанием к назначению снимков стопы обычно являются все случаи заболеваний костей и суставов стопы и различные случаи травмы.

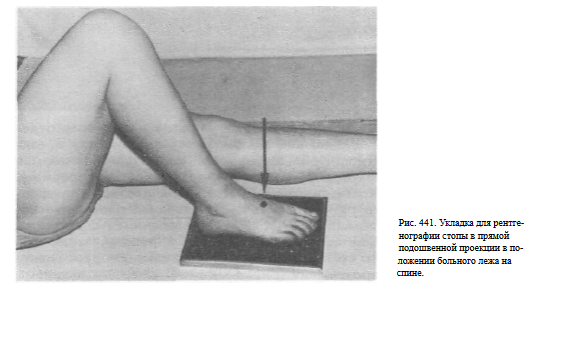

поверхностью помещают на кассету размером 18 х 24 см, расположенную в продольном положении на столе. Пучок рентгеновского излучения направляют отвесно на основания II — III плюсневых костей, уровень которых соответствует уровню легко прощупываемой бугристости V плюсневой кости (рис. 441).

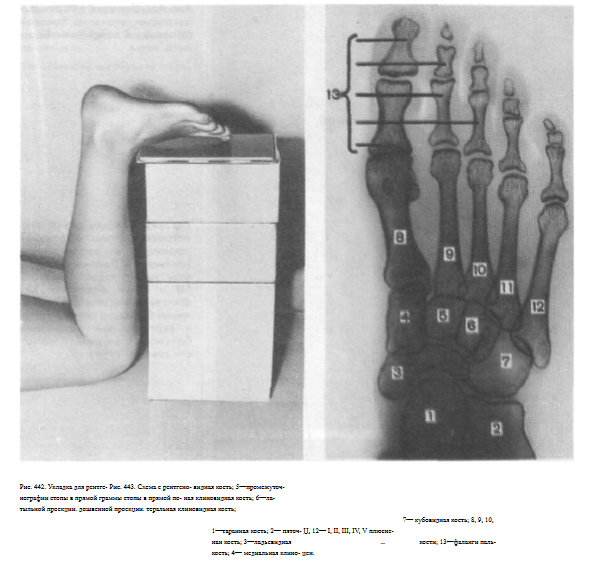

При рентгенографии стопы в прямой тыльной проекции больной находится в положении на животе. Исследуемая конечность согнута в коленном суставе. Кассета расположена на высокой подставке, соответствующей высоте голени.

Стопа примыкает к кассете тыльной поверхностью. Пучок рентгеновского излучения направляют отвесно на подошвенную поверхность в центр предплюсны (рис. 442).

На снимках определяются кости предплюсны, плюсневые кости и фаланги. Хорошо видны плюснефаланговые

и межфаланговые суставные щели.

СНИМКИ СТОПЫ В БОКОВОЙ ПРОЕКЦИИ

Назначение снимка то же, что и снимка в прямой проекции. Снимок стопы в боковой проекции в вертикальном положении больного с упором на исследуемую конечность производят с целью выявления плоскостопия.

  Укладки больного для выполнения снимков. Больной лежит на боку.

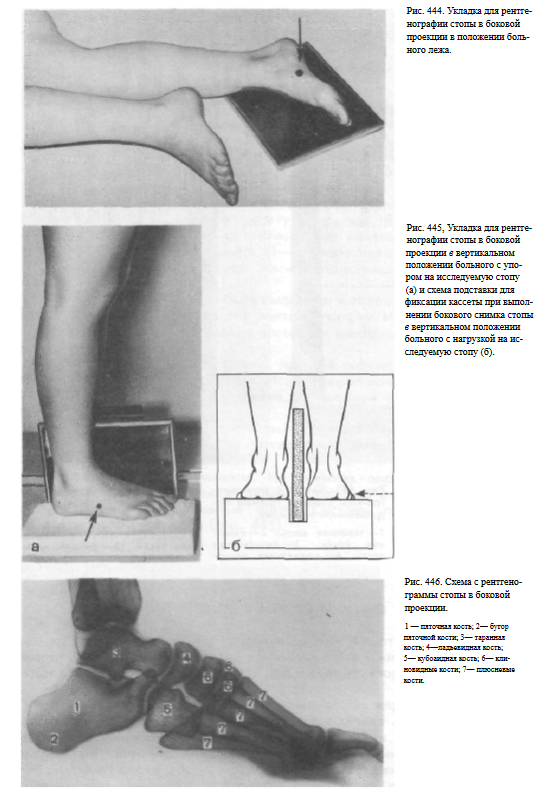

Исследуемая конечность слегка согнута в коленном суставе, латеральной поверхностью прилежит к кассете. Противоположная конечность согнута в коленном и тазобедренном суставах, отведена вперед. Кассету размером 18 х 24 см располагают на столе таким образом, чтобы стопа была уложена либо по длиннику ее, либо по диагонали. Подошвенная поверхность стопы перпендикулярна плоскости кассеты. Пучок рентгеновского излучения направляют отвесно на медиальный край стопы соответственно уровню оснований плюсневых костей (рис. 444).





При выполнении снимка с целью изучения функционального состояния свода стопы для выявления плоскостопия больной стоит на невысокой подставке, перенеся основной упор на исследуемую конечность. Кассету размером 18 х 24 см помещают вертикально на длинное ребро у внутренней поверхности стопы. Пучок рентгеновского излучения направляют в горизонтальной плоскости соответственно проекции клиновидно-ладьевидного сустава, который находится на уровне прощупываемой под кожей
бугристости ладьевидной кости (рис. 445, а). Для того чтобы изображение нижнего края пяточной кости проецировалось несколько отступя от края пленки, в подставке, на которой стоит больной, должна быть прорезь, в которую погружают длинное ребро кассеты на глубину 3—4 см (рис.445, б).

Информативность снимка. На снимке стопы в боковой проекции хорошо видны кости предплюсны: пяточная, таранная, ладьевидная, кубовидная и клиновидная. Кости плюсны проекционно наслаиваются друг на друга. Из всех костей наиболее отчетливо видна V плюсневая кость (рис. 446). На снимках стопы могут быть выявлены различные травматические, воспалительные и опухолевые поражения костей.

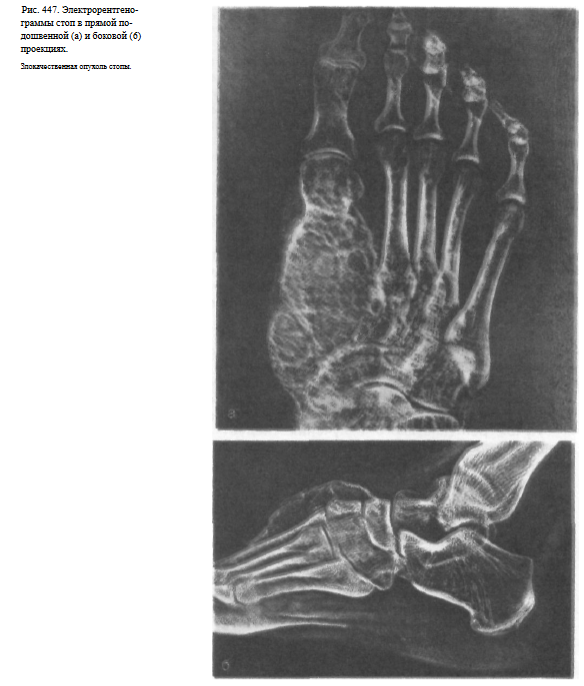

Изменения мягких тканей особенно наглядно видны на электро-рентгенограммах (рис. 447, а, б).

СНИМКИ СТОПЫ В КОСЫХ ПРОЕКЦИЯХ

  Назначение снимка. Снимок стопы в косой проекции применяют главным образом для выявления переднего отдела стопы — предплюсны и фаланг, состояние которых не может быть детально изучено на снимке стопы в боковой проекции из-за проекционного суммирования изображения.

Кассета размером 18X24 см находится в плоскости стола.

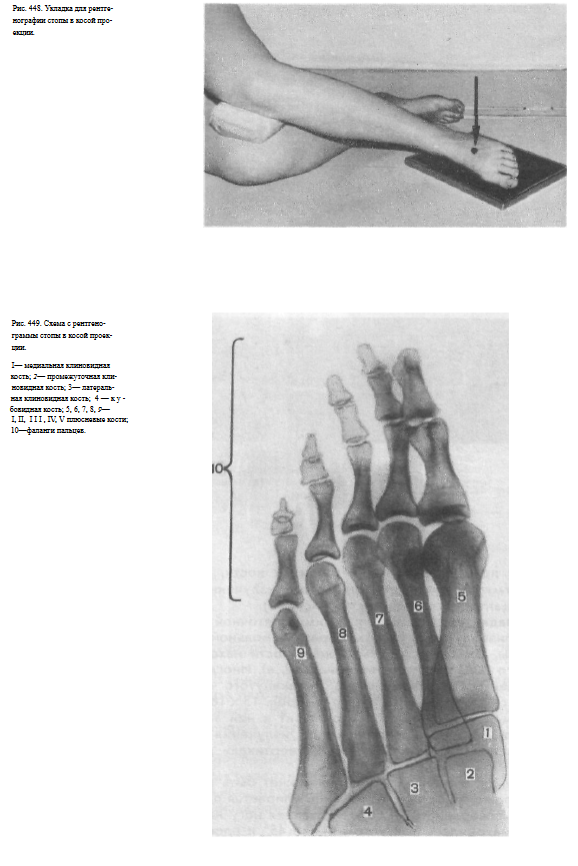

Пучок рентгеновского излучения следует центрировать отвесно на тыльную поверхность стопы соответственно основанию плюсневых костей (рис. 448).

Иногда прибегают к укладке стопы в косой наружной подошвенной проекции.

Исходное положение стопы такое же, как для снимка в прямой проекции, а затем приподнимают внутренний край стопы на 35—40°.

  Информативность .снимков. На снимках видны кости предплюсны: таранная, ладьевидная, кубовидная и клиновидные, суставные щели между ними. Раздельно отображаются все кости плюсны и фаланг, видны их переднебоковые и зад небоковые поверхности. Прослеживаются рентгеновские суставные щели плюснефаланговых и межфаланговых суставов (рис. 449).

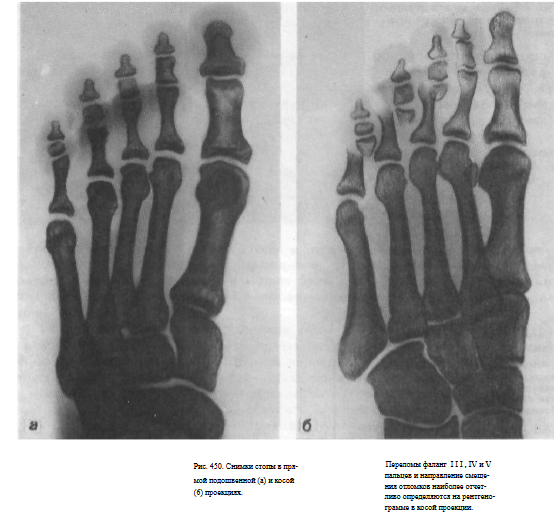

В этом случае снимки стоп в косых проекциях по сравнению с другими снимками являются наиболее информативными для выявления переломов плюсневых костей и фаланг (рис. 450, а, б).

СНИМКИ ПЯТОЧНОЙ КОСТИ

Назначение снимков — изучение формы и структуры пяточной кости при различных заболеваниях и травме

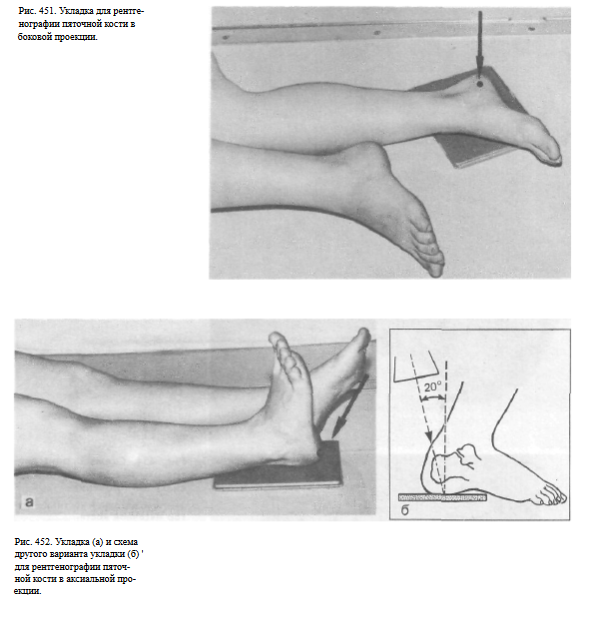

Центральный пучок рентгеновского излучения скашивают в краниальном направлении под углом 35—45° к вертикали и направляют на пяточный бугор.

Снимок в этой же проекции может быть выполнен и при вертикальном положении больного. Больной упирается подошвой снимаемой конечности в поверхность кассеты, отставляя ногу назад таким образом, чтобы голень находилась под углом около 45° к плоскости кассеты. Для фиксации тела больному следует опереться на спинку поставленного пред ним стула.

Пучок рентгеновского излучения направляют под углом 20° к вертикали на задневерхний отдел бугра пяточной кости (рис. 452, б).

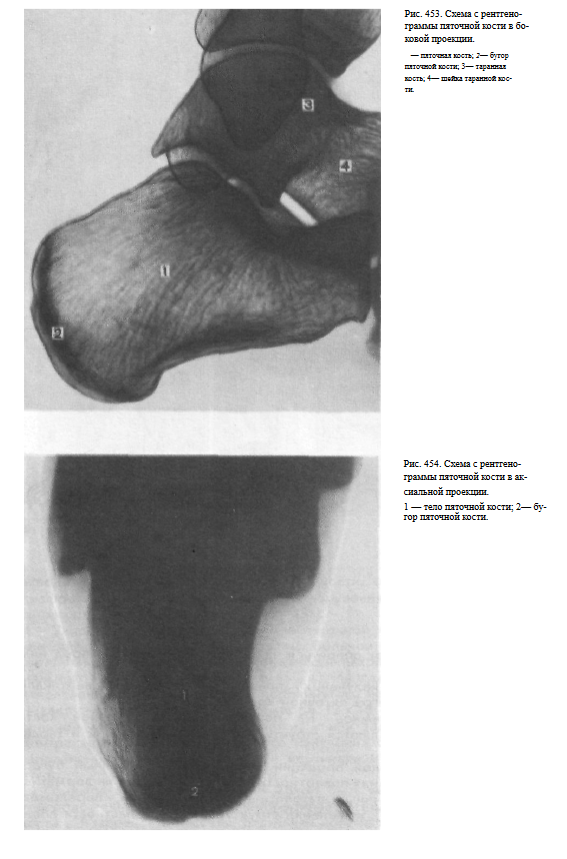

  Информативность снимков. На рентгенограммах пяточной кости в боковой проекции выявляются структура и контуры пяточной и таранной костей (рис. 453).

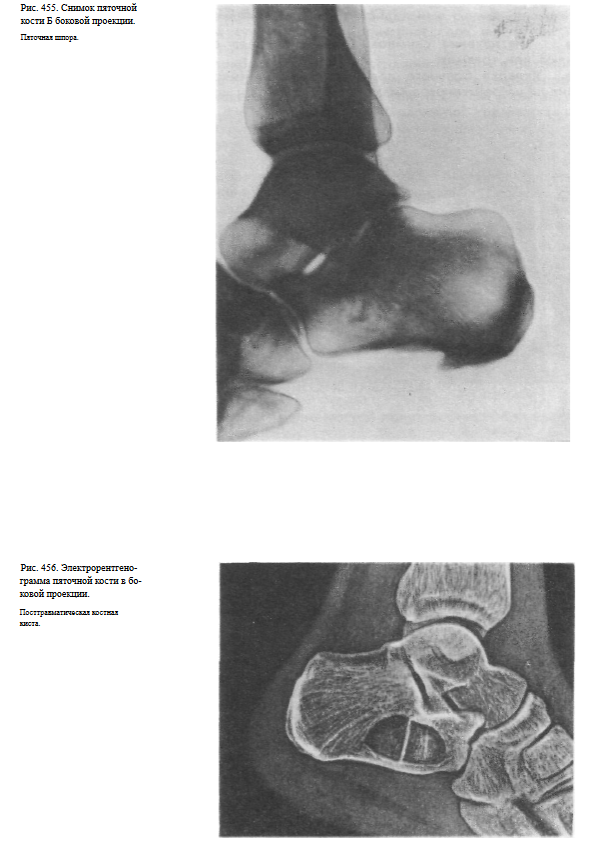

На снимке в аксиальной проекции хорошо видны пяточный бугор, его медиальная и латеральная поверхности (рис. 454). Снимки информативны для выявления различных патологических изменений, переломов, пяточной шпоры (рис. 455), изменений структуры кости, в частности после травмы (рис. 456) и др.

СНИМКИ ПАЛЬЦЕВ СТОПЫ

Назначение снимков. Снимки пальцев стопы чаще всего выполняют при травмах.

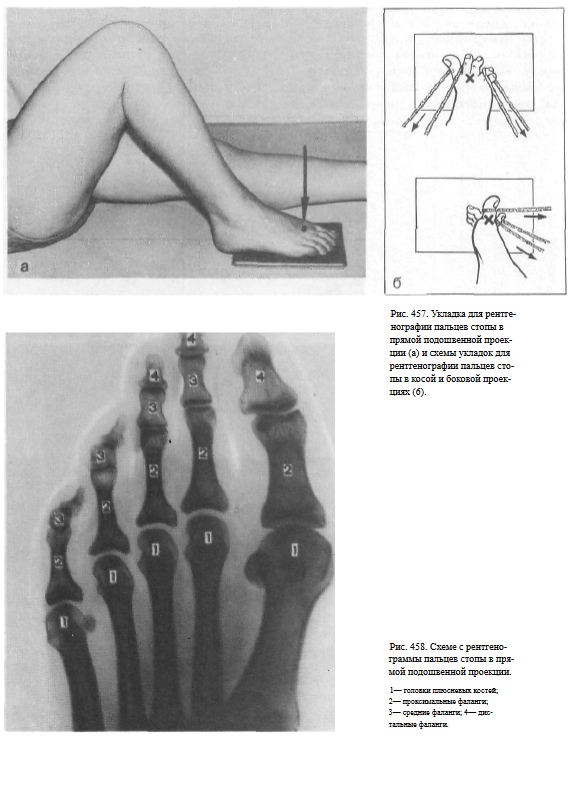

Укладки больного для выполнения снимков. Пальцы стопы хорошо видны на рентгенограммах стопы в прямой и косой проекциях. При необходимости в этих же проекциях выполняют прицельные снимки пальцев, соответствующим образом суживая пучок рентгеновского излучения и центрируя его на область пальцев (рис. 457, а).

В отдельных случаях прибегают к рентгенографии пальцев в боковой проекции, подкладывая под исследуемый палец завернутую в светонепроницаемую бумагу рентгеновскую пленку р а з м е р о м 4 x 5 см. При этом в случаях рентгенографии I и V пальцев стопу укладывают соответственно на латеральную и медиальную поверхности и отвесно на исследуемый палец центрируют пучок рентгеновского излучения. При рентгенографии I I , I I I , и IV пальцев вышерасположенные пальцы оттягивают бинтом книзу или кверху таким образом, чтобы их изображение проекционно не наслаивалось на изображение фаланг исследуемого пальца (рис. 457, б).
