Атлас укладок при рентгенологических исследованиях (Кишковский А.Н.) - Глава 5 Часть 2

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ПЛЕЧЕВОГО СУСТАВА СНИМКИ ПЛЕЧЕВОГО СУСТАВА В ПРЯМОЙ ЗАДНЕЙ ПРОЕКЦИИ

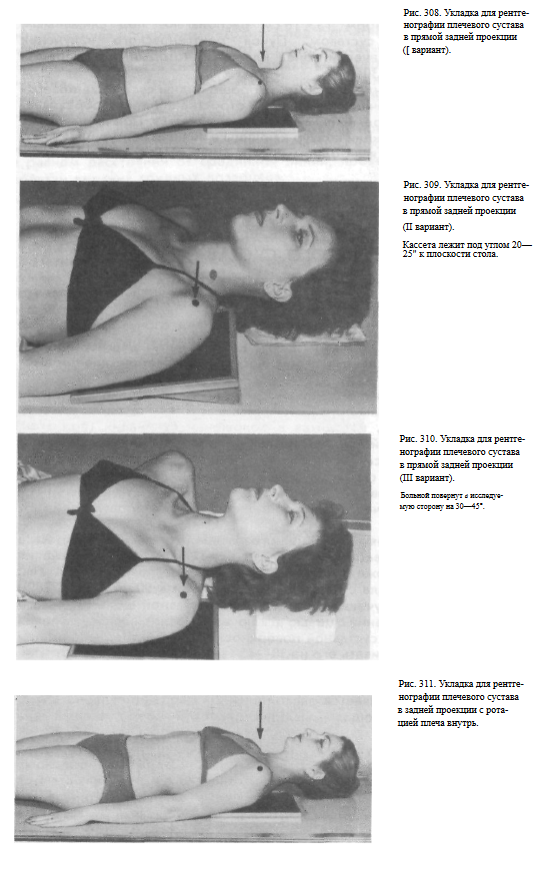

  Укладка больного при выполнении снимков. Предложено несколько вариантов укладки: f. Больной лежит на спине. Снимаемая конечность вытянута вдоль туловища, находится в положении супинации (при этом большой бугорок плечевой кости занимает краеобразующее положение).


2. С целью устранения проекционного наслоения плечевого отростка лопатки на головку плечевой кости и для более плотного прилежания головки к кассете предложено верхний край кассеты приподнимать так, чтобы кассета образовывала с плоскостью стола угол в 20—25° (рис. 309).

3. Для детального изучения рентгеновской суставной щели плечевого сустава на всем ее протяжении с целью исключения наслоения изображения головки плечевой кости и суставной поверхности лопатки предложено при укладке больного поворачивать его на 30—45° в исследуемую сторону. При этом задняя поверхность лопатки устанавливается параллельно плоскости кассеты (что контролируется подводимой под нее ладонью), а суставная поверхность лопатки оказывается расположенной перпендикулярно к кассете. Плоскость, соединяющая мыщелки плечевой кости, параллельна плоскости стола (рис. 310).

4. Иногда применяют укладку для рентгенографии плечевого сустава в задней проекции с ротацией плеча внутрь. Положение больного, расположение кассеты, центрация пучка рентгеновского излучения остаются те же; разница лишь в том, что кисть снимаемой руки находится в положении пронации — ладонью к столу (рис.311) — либо рука согнута в локтевом суставе, и кисть лежит на животе больного.

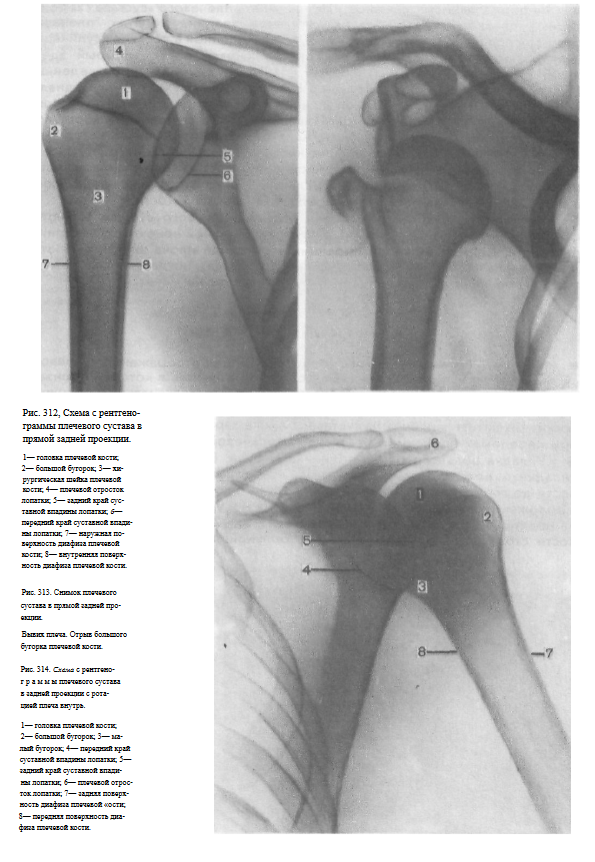

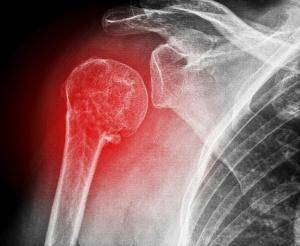

На снимках плечевого сустава хорошо видны головка плечевой кости, суставная впадина лопатки, плечевой отросток лопатки.

Наиболее информативными для оценки плечевого сустава являются снимки, выполненные в условиях разгибания верхней конечности и супинации кисти. Снимки в задней проекции с ротацией плеча внутрь являются дополнительными или же выполняются в тех случаях, когда снимок в прямой задней проекции с разгибанием руки произвести не удается.

СНИМОК ПЛЕЧЕВОГО СУСТАВА В АКСИАЛЬНОЙ ПРОЕКЦИИ

Назначение снимка. Снимок предназначен для отображения плечевого сустава в плоскости, перпендикулярной к фронтальной, в которой производятся снимки в прямой задней проекции. Снимок в аксиальной проекции дает возможность определить направление смещения головки плечевой кости при вывихе в плечевом суставе, а также характер смещения отломков при переломах проксимального отдела плечевой кости.

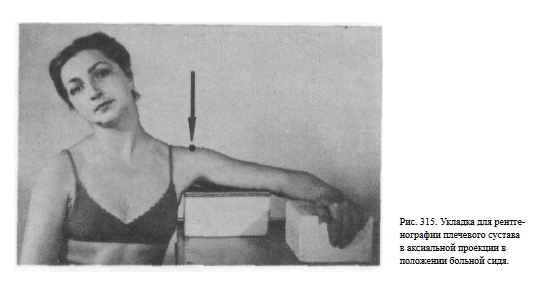

  Укладка больного для выполнения снимка. Предложено два варианта укладки: 1. Больной сидит у края стола. Рука отведена в сторону по возможности до горизонтальной плоскости, согнута в локтевом суставе, находится в положении пронации (кисть обращена вниз) и уложена либо на стол, либо на подставки (рис.315). Кассета размером 18X24 см расположена в плоскости стола под плечевым суставом, больной прилегает к ней областью подмышечной впадины. Пучок рентгеновского излучения направлен отвесно на проекцию акромиально-ключичного сустава перпендикулярно к кассете.

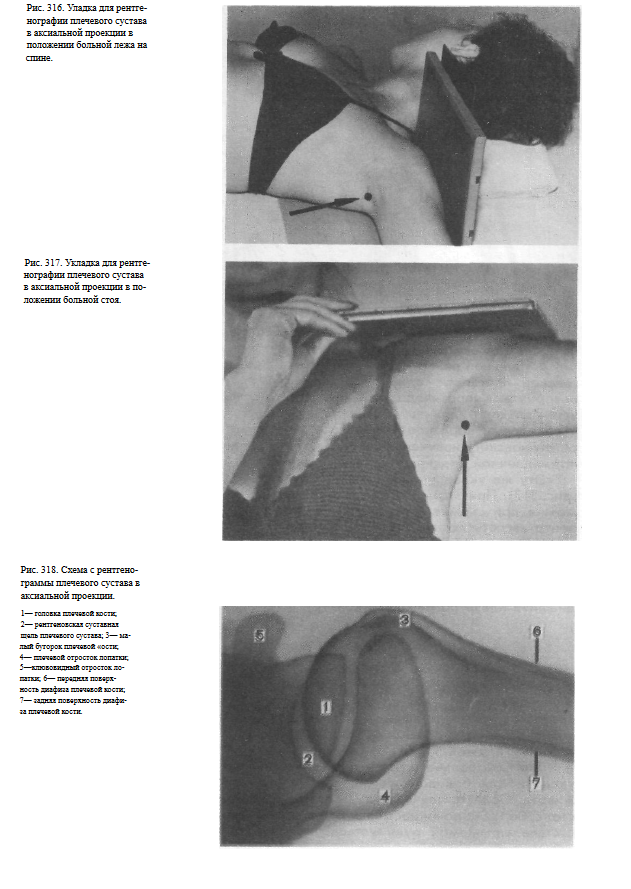

2. Больной лежит на спине. Рука отведена по возможности до горизонтальной плоскости, однако достаточно отведение и на 40—50°. Голова повернута в противоположную сторону. Кассету размером 18X24 см устанавливают длинным ребром перпендикулярно к плоскости стола у надплечья, короткое ребро кассеты упирается в шею больного. Пучок рентгеновского излучения направляют в горизонтальной плоскости на центр подмышечной впадины перпендикулярно к кассете (рис.316).

Эту же укладку выполняют и при вертикальном положении больного (рис. 317). При этом кассету можно несколько сместить кзади, что невозможно при съемке в горизонтальном положении больного, и установить центр кассеты соответственно головке плечевой кости.

  Информативности снимка. На снимке видны головка плечевой кости, края суставной впадины лопатки, плечевой и клювовидный отростки.

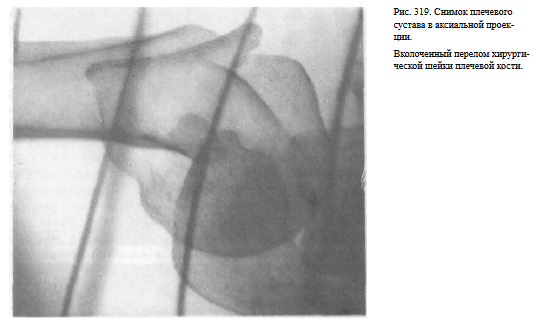

Краеобразующими являются малый бугорок плечевой кости, передняя поверхность диафиза плеча по верхнему контуру и задняя поверхность диафиза плеча по нижнему контуру (рис.318, 319).

СНИМКИ ПЛЕЧЕВОГО СУСТАВА В БОКОВОЙ ПРОЕКЦИИ

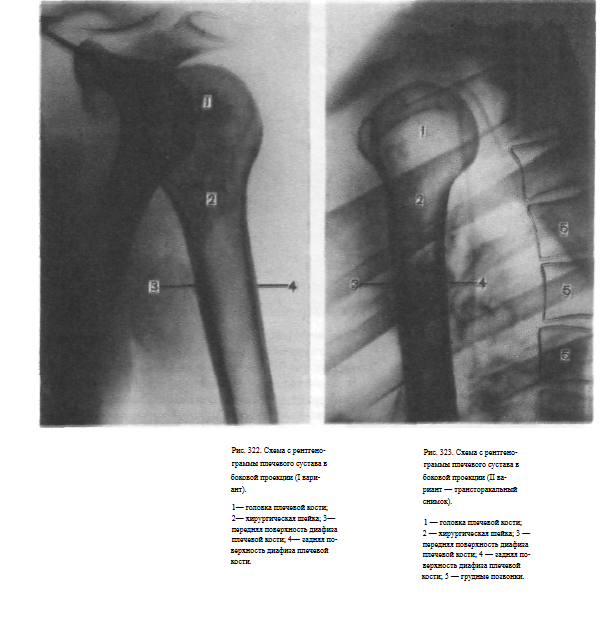

  Назначение снимков. Назначение снимков такое же, что и снимков плечевого сустава в аксиальной проекции — получить изображение головки плечевой кости в плоскости, перпендикулярной той, в которой выполняют обычный прямой задний снимок.

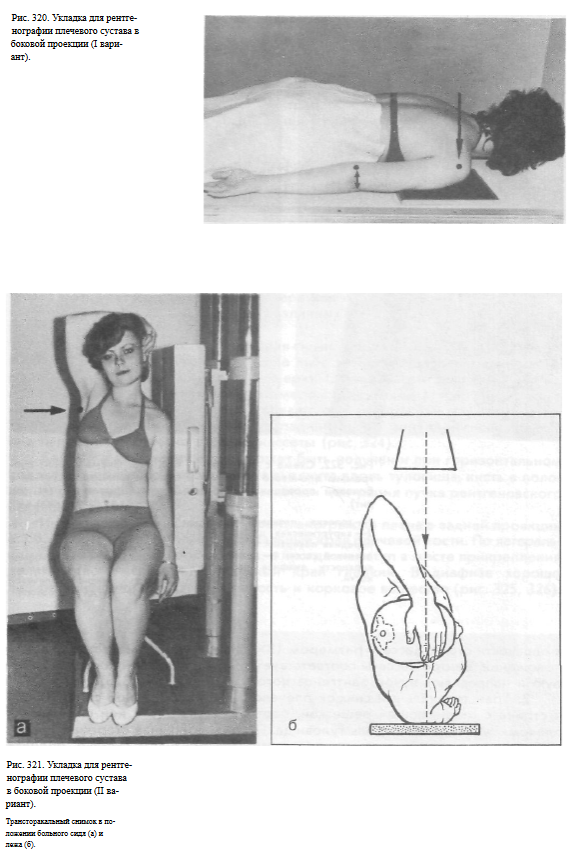

  Трансторакальный снимок плечевого сустава. Больной сидит боком к стойке с отсеивающей решеткой, плотно прислонясь к ней снимаемым плечом. Рука вытянута вдоль туловища. Противоположная сторона грудной клетки слегка отведена кзади; рука согнута в локтевом суставе, поднята вверх, кисть ее лежит на голове больного. Пучок рентгеновского излучения направлен горизонтально через грудную клетку на головку снимаемого плеча (рис. 321, а). Этот же снимок может быть выполнен и в положении больного лежа (рис. 321, б).

При невозможности отвести руку в плечевом суставе для выполнения аксиального снимка, а также при переломах проксимального отдела плечевой кости, когда отведение в плечевом суставе противопоказано из-за возможности еще большего смещения отломков, боковые снимки вполне могут заменить собой снимки в аксиальной проекции. Наиболее щадящим для больного является выполнение трансторакального снимка плечевого сустава, при котором никаких движений в плечевом суставе не производят.

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ПЛЕЧА СНИМОК ПЛЕЧА В ПРЯМОЙ ЗАДНЕЙ ПРОЕКЦИИ

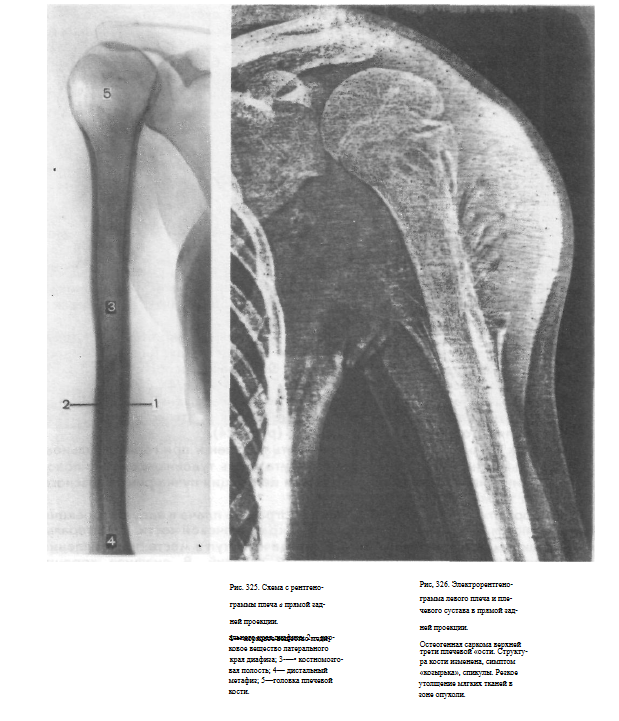

Назначение снимка. Снимок в данной укладке выполняют при травмах с целью определения вида и характера перелома, а также для выявления структуры плечевой кости при различных заболеваниях (остеомиелит, опухоли и др.).

 Укладка больного для выполнения снимка. Больной сидит боком к столу.



Дистальный метафиз плечевой кости отличается своеобразной структурой, костные балки образуют здесь дугообразные, вогнутые книзу арки, в Критерии правильности укладки. На снимке должен быть захвачен дистальный метаэпифиз плечевой кости с тем, чтобы была возможность определить проксимальный и дистальный концы отображенного участка плечевой кости, медиальную и латеральную ее поверхность.

СНИМОК ПЛЕЧА В БОКОВОЙ ПРОЕКЦИИ

Назначение снимка. Снимки плеча в боковой проекции наряду со снимками в прямой задней проекции выполняют во всех случаях рентгенографии плечевой кости для изучения ее формы, контуров и структуры при различных заболеваниях и травмах.

  Укладка больного для выполнения снимка. Больной сидит боком к столу.

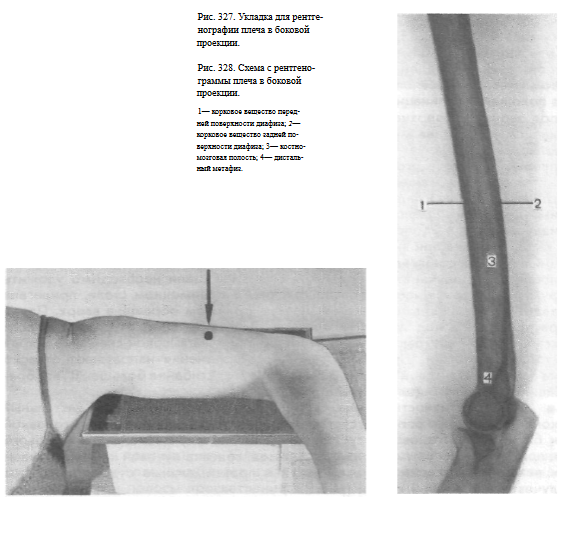

  Информативность снимка. На боковой рентгенограмме плечевой кости определяются передняя и задняя поверхности диафиза плеча, четко видны корковое вещество и мозговая полость (рис. 328).
