УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ШЕЙНОГО ОТДЕЛА ПОЗВОНОЧНИКА
СНИМОК ШЕЙНОГО ОТДЕЛА ПОЗВОНОЧНИКА В ПРЯМОЙ ЗАДНЕЙ ПРОЕКЦИИ
Назначение снимка. Снимок предназначен для изучения средних и нижних шейных, а также двух-трех верхних грудных позвонков. Верхние два или три шейных позвонка на снимке не выявляются в связи с наложением изображения затылочной кости и нижней челюсти.
Укладка больного для выполнения снимка. Больной лежит на спине симметрично по отношению к средней линии стола. Руки расположены вдоль туловища. Голова несколько откинута назад. Срединная плоскость головы перпендикулярна плоскости стола.
Кассета размером 18Х 24 см располагается в кассетодержателе в продольном положении. Верхний край ее соответствует наружному затылочному выступу. Центральный пучок рентгеновского излучения направляют в краниальном направлении под углом 10—15° к вертикали (в зависимости от выраженности шейного лор-доза) на середину расстояния между верхним краем рукоятки грудины и щитовидным хрящом (рис. 208).
Информативность снимка. Снимок дает возможность изучить тела шейных, начиная от уровня, а также двух-трех верхних грудных позвонков, межпозвоночные диски, «боковые массы» шейных позвонков. На снимке хорошо видны полулунные отростки (крючки тел) шейных позвонков и образованные ими с телами вышележащих позвонков синовиальные суставы (рис. 209).
При возникновении дегенеративно-дистрофических изменений в этих суставах (унко-вертебральный артроз) деформированные и увеличенные полулунные отростки отклоняются кнаружи и могут травмировать наружную оболочку позвоночных артерий, проходящих в поперечных отростках шейных позвонков (в «боковых массах»).
Нередко подобные изменения приводят к возникновению вертебробазилярного синдрома, связанного с динамическим нарушением кровообращения головного мозга, главным образом в области задней черепной ямки. Тела нижних шейных позвонков и межпозвоночные диски не выявляются. Обозначения те же, что на рис. 209.
Изменения при унко-вертебральном артрозе наиболее убедительно выявляются на томограммах, произведенных во фронтальной плоскости на глубине расположения полулунных отростков.
• Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка.

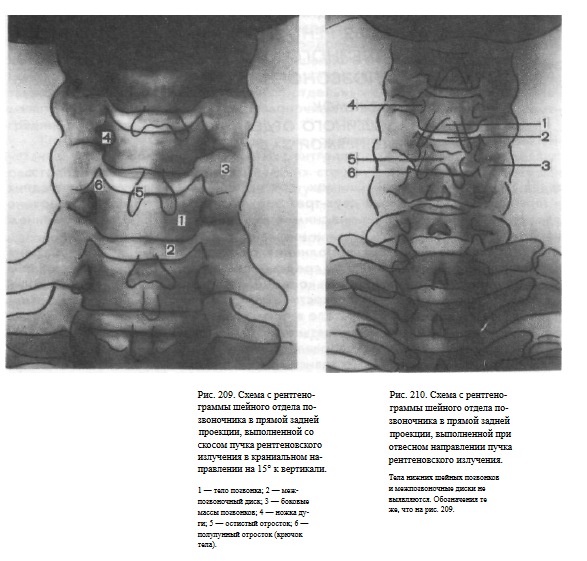

При симметричной укладке, правильном угле наклона трубки и правильной центрации пучка рентгеновского излучения тела шейных и верхних грудных позвонков и межпозвоночные диски изображаются на снимке раздельно, не накладываясь друг на друга.
При неправильном выборе угла наклона трубки (недостаточном или чрезмерном), а также в тех случаях, когда -снимок произведен пучком излучения, направленным отвесно, изображения тел нижних шейных и верхних грудных позвонков проекционно накладываются друг на друга, площадки тел этих позвонков и межпозвоночное диски на снимке неразличимы.
Видны лишь дуги позвонков, которые иногда ошибочно принимают за изображение тел этих позвонков (рис. 210).

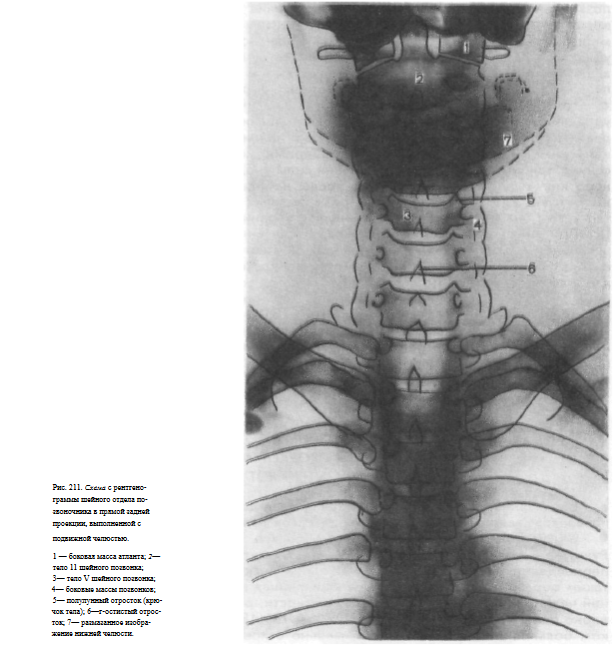

СНИМОК ШЕЙНОГО ОТДЕЛА ПОЗВОНОЧНИКА В ПРЯМОЙ ПРОЕКЦИИ С ПОДВИЖНОЙ ЧЕЛЮСТЬЮ
• Назначение снимка. Снимок шейных позвонков в прямой проекции с подвижной челюстью широко используют для получения одномоментного изображения всех шейных позвонков. При движении — медленном открывании и закрывании рта — изображение нижней челюсти размазывается и не мешает выявлению на снимке верхних шейных позвонков.
• Укладка больного для выполнения снимка. Укладка больного и направление центрального пучка рентгеновского излучения те же, что и при выполнении снимка шейных позвонков в прямой задней проекции с неподвижной челюстью. Перед съемкой больного инструктируют, когда и каким образом он должен совершать движения нижней челюстью.
Ему следует сообщить, что по команде он начинает медленно открывать и закрывать рот, не задерживаясь в крайних положениях и не смещая головы. Целесообразно до окончательной укладки больного провести 1—2 тренировки с тем, чтобы научить больного не двигать головой при движениях нижней челюсти.
• Информативность снимка. Снимок дает достаточно полное представление о состоянии всех шейных и нескольких (до 4—5) верхних грудных позвонков. Размазанное нечеткое изображение нижней челюсти наслаивается на изображение трех или четырех верхних шейных позвонков, но не мешает их детальному анализу (рис. 211). Таким образом, снимок в данной укладке может заменить два снимка: снимок шейных позвонков в прямой задней проекции (с неподвижной челюстью) и снимок верхних шейных позвонков в прямой проекции через открытый рот.
• Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка. С целью более равномерного размазывания изображения нижней челюсти при выполнении снимка целесообразно увеличить время экспозиции до нескольких секунд при соответствующем снижении силы анодного тока.
Однако и при коротких выдержках (менее 1 с) после небольшой тренировки можно достигнуть удовлетворительного размазывания тени нижней челюсти, так чтобы она не препятствовала анализу верхних шейных позвонков.
При правильно выбранном угле скашивания пучка рентгеновского излучения в краниальном направлении, соответствующем выраженности шейного лордоза, тела всех шейных позвонков и межпозвоночные диски изображаются раздельно друг от друга.
Иногда возникает лишь небольшое проекционное искажение изображения верхних шейных позвонков, не мешающее, однако, их рентгеноанатомическому анализу.
Менее информативными являются снимки, выполненные при вертикальном направлении пучка рентгеновского излучения. При этом происходит проекционное наложение изображений тел и межпозвоночных дисков в нижнем шейном и верхнем грудном отделах.
СНИМОК ВЕРХНИХ ШЕЙНЫХ ПОЗВОНКОВ В ПРЯМОЙ ПРОЕКЦИИ ЧЕРЕЗ ОТКРЫТЫЙ РОТ
• Назначение снимка. Снимок предназначен для изучения I и II шейных позвонков, «верхнего» и «нижнего» суставов головы.

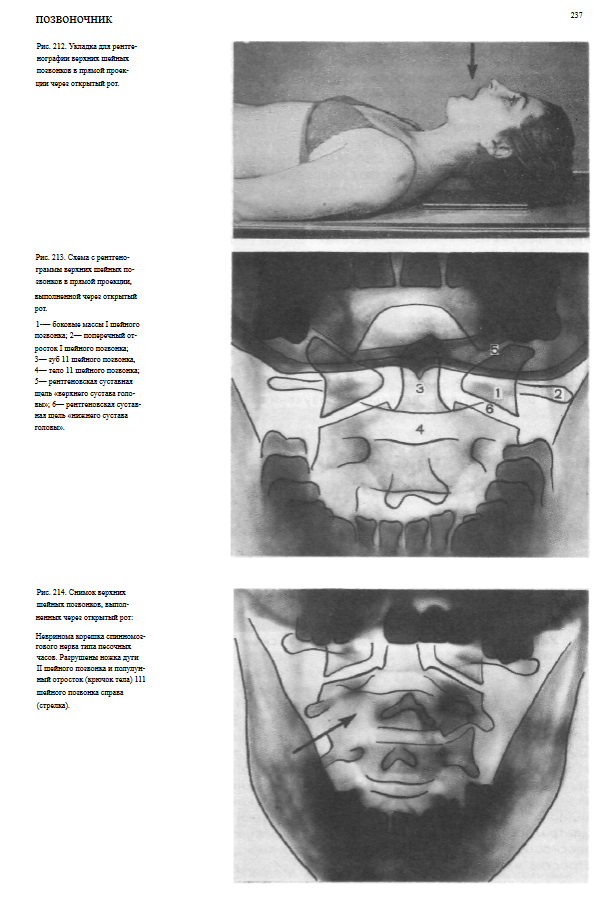

• Укладка больного для выполнения снимка. Больной лежит на спине.
Руки вытянуты вдоль туловища. Срединная сагиттальная плоскость головы перпендикулярна плоскости стола. Голова несколько запрокинута назад таким образом, чтобы плоскость, соединяющая нижний край резцов верхней челюсти и нижний край затылочной кости, располагалась перпендикулярно плоскости стола. Кассета размером 13X18 см находится под затылком больного. Рот больного максимально открыт и соответствует центру кассеты. Центральный пучок рентгеновского излучения направляют вертикально в центр кассеты на нижний край верхних резцов (рис. 212).
Информативность снимка. На снимке хорошо видны два верхних шейных позвонка: боковые массы I шейного позвонка и его поперечные отростки, тело и зуб 11 шейного позвонка, частично тело ! 11 шейного позвонка. Хорошо видна рентгеновская суставная щель так называемого«нижнего сустава головы» — между боковыми массами I и суставными отростками II шейного позвонка. При оптимальном положении головы видна и щель «верхнего сустава головы», расположенная между затылочными мыщелками и боковыми массами I шейного позвонка. Однако часто на нее накладывается изображение затылочной чешуи (рис.213).
На снимке могут быть выявлены дегенеративно-дистрофические изменения в «верхнем» и «нижнем» суставах головы, переломы, в частности зуба 11 шейного позвонка, деструктивные изменения в верхних шейных позвонках при опухолях (рис. 214).
• Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при съемке. На снимке должна быть хорошо видна структура позвонков, четко отображаться контуры костных замыкающих пластинок в области суставов головы. При неправильном положении головы (слишком сильном отгибании кзади) и недостаточно широком раскрытии рта изображения позвонков перекрываются наложением затылочной чешуи и зубов нижней челюсти.
С целью более детального изучения верхних шейных позвонков в прямой проекции, а также в тех случаях, когда больной не может достаточно широко раскрыть рот, выполняют томографию в прямой задней проекции. Глубина томографического среза проходит на уровне наружных слуховых отверстий обычно на глубине 7,5—8 см от поверхности стола томографа {см. рис. 144).
СНИМОК ШЕЙНОГО ОТДЕЛА ПОЗВОНОЧНИКА В БОКОВОЙ ПРОЕКЦИИ
• Назначение снимка. Снимок предназначен для изучения шейного отдела позвоночника на всем протяжении. Однако у больных с короткой шеей один или два нижних шейных позвонка обычно не выявляются, так как перекрываются изображением скелета плечевого пояса.

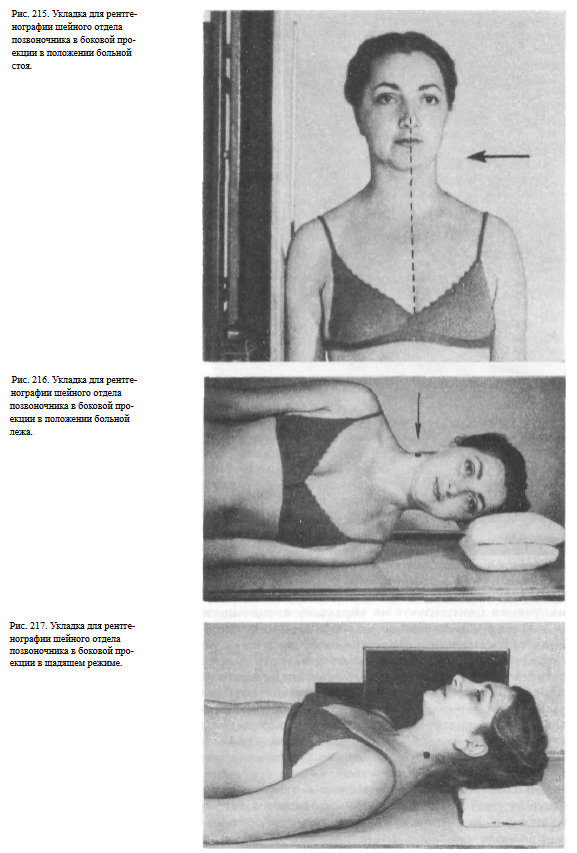

• Укладка больного для выполнения снимка. I вариант. С целью максимально возможного смещения плечевого пояса книзу оптимальным положением больного при съемке является вертикальное — стоя или сидя у стойки с отсеивающей решеткой (рис. 215). В положении стоя для большего оттягивания плеч книзу целесообразно дать в каждую руку больного небольшой груз, например мешочки с песком. В положении сидя больной захватывает кистями сиденье стула и активно оттягивает плечи вниз.
Срединную сагиттальную плоскость головы и тела устанавливают парал-лельно плоскости стойки. Кассету размером 18X24 см помещают в кассето-держателе в вертикальном положении, верхний край ее соответствует верхней части ушной раковины.
Вертикальная линия, проведенная от сосцевидного отростка вниз, соответствует средней линии стойки и кассеты.
Центральный пучок рентгеновского излучения направляют в горизонтальной плоскости на середину вертикальной линии между верхушкой сосцевидного отростка и надключичной ямкой.
При необходимости выполнить прицельную рентгенограмму двух или трех верхних шейных позвонков в боковой проекции пучок рентгеновского излучения центрируют на верхушку сосцевидного отростка.
II вариант. Боковой снимок шейных позвонков может быть выполнены в горизонтальном положении больного на боку (рис.216).
Под голову подкладывают подушечки с песком с тем, чтобы установить срединную сагиттальную плоскость головы параллельно плоскости стола. Фронтальная плоскость, проходящая через верхушки сосцевидных отростков, соответствует срединной линии деки. Кассету размером 18X24 см располагают в кассетодержателе в продольном положении, верхний край ее соответствует верхней части ушной раковины. Пучок рентгеновского излучения направляют отвесно на середину расстояния между верхушкой сосцевидного отростка и надключичной ямкой.
В этом же положении можно выполнить и прицельный снимок верхних шейных позвонков в боковой проекции, центрируя пучок рентгеновского излучения на верхушку сосцевидного отростка и соответственно диафрагмируя поле снимка.
Ill вариант. В случае необходимости выполнить снимок шейных позвонков в «щадящем» режиме в положении больного на спине кассету с рентгенографической пленкой устанавливают вертикально, параллельно срединной сагиттальной плоскости головы и шеи в специальном нестандартном кассетодержателе. Под затылок больного подкладывают небольшую подушечку с песком с тем, чтобы сместить изображение позвоночника от края пленки (рис. 217). Снимок выполняют без отсеивающей решетки либо с неподвижной решеткой. Пучок рентгеновского излучения направляют в горизонтальной плоскости на середину расстояния между верхушкой сосцевидного отростка и надключичной ямкой.

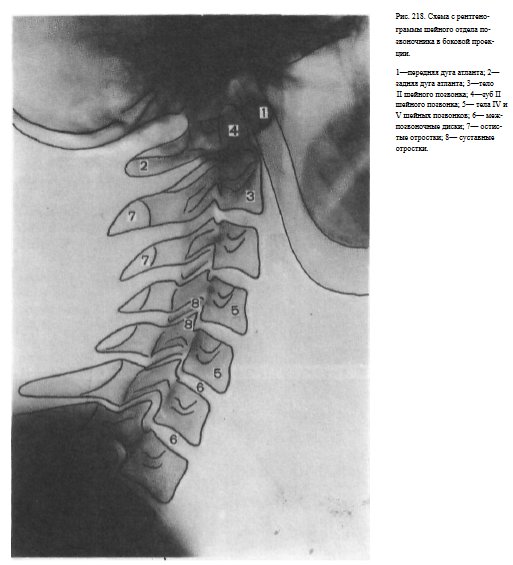

• Информативность снимка. На снимке шейных позвонков в боковой проекции хорошо видны тела шейных позвонков, межпозвоночные диски, межпозвоночные суставы, остистые отростки. Четко определяются соотношения зуба 11 шейного позвонка и передней дуги атланта {рис. 218). По снимку могут быть реконструированы передняя и задняя стенки позвоночного канала.
Снимок дает возможность оценить форму и структуру тел шейных позвонков, состояние межпозвоночных дисков, выявить дегенеративно-дистрофические их поражения. Снимок информативен при переломах и переломовывихах шейного отдела позвоночника (рис. 219), воспалительных изменениях и аномалиях развития.
Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка.
Показателем правильности укладки при выполнении снимка шейных позвонков в боковой проекции является одноконтурность задних поверхностей тел позвонков.
Это достигается соблюдением строгой параллельности срединной сагиттальной плоскости шеи по отношению к плоскости кассеты.
На снимке видны все 7 шейных позвонков. При длинной шее часто бывает виден и 1 грудной позвонок. У лиц с короткой шеей, несмотря на оттягивание плечевого пояса книзу, VII, а иногда и VI, шейный позвонок на снимке не определяется.

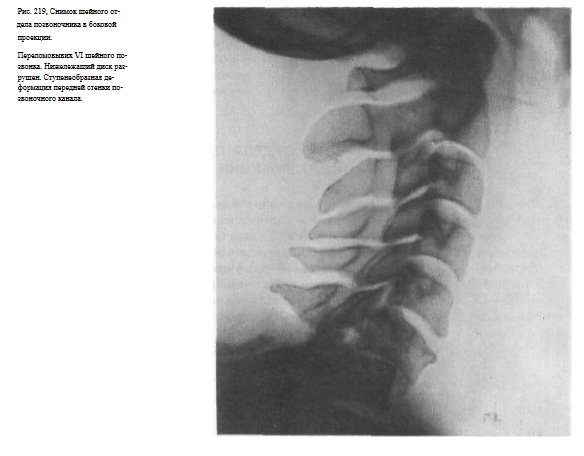

На технически правильно выполненных снимках хорошо видна структура тел позвонков и отростков.
СНИМКИ ШЕЙНОГО ОТДЕЛА ПОЗВОНОЧНИКА В КОСОЙ ПРОЕКЦИИ
• Назначение снимков. Снимки предназначены главным образом для выявления межпозвоночных отверстий и заднебоковых отделов тел позвонков.
• Укладка для выполнения снимков. Существуют два варианта укладки для выполнения снимков шейных позвонков в косой проекции: снимки в косой передней и снимки в косой задней проекции.

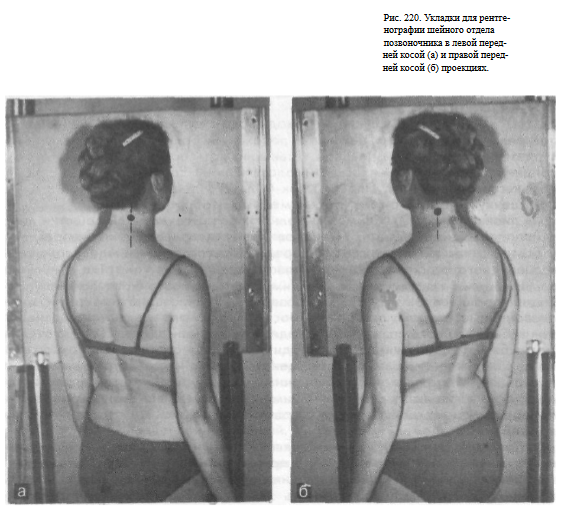

При выполнении снимков в косой передней проекции больной стоит под углом 30—45° лицом к стойке. При выполнении снимков в косой задней проекции больной стоит под углом 30—45° спиной к стойке. Снимки шейных позвонков в косой проекции выполняют в вертикальном положении больного — стоя или сидя у стойки. Фронтальную плоскость головы, шеи и туловища ориентируют под углом 30—45° к плоскости стойки. При этом средней линии стойки соответствует вертикальная линия, отстоящая на 2 см кзади от вертикали, делящей шею в продольном направлении на две равные по объему части. Кассету размером 18X24 см помещают в кассетодержателе в вертикальном положении.
Верхний край ее соответствует верхней части ушной раковины. К кассете прикрепляют лейкопластырем одну вырезанную из свинца букву, обозначающую ту сторону, которой больной повернут к кассете. Пучок рентгеновского излучения направляют в горизонтальной плоскости соответственно центру кассеты (рис. 220, а, б). Кожно-фокусное расстояние—100 см. В связи с вариабельностью строения позвоночника, величины и формы межпозвоночных отверстий снимки в косой проекции выполняют симметрично с обеих сторон для сравнения.
При необходимости снимки шейных позвонков в косых задних проекциях могут быть выполнены и в горизонтальном положении больного. В таких случаях больного вначале укладывают на спину, а затем поворачивают в сторону так, чтобы срединная сагиттальная плоскость головы, шеи и туловища находилась под углом 30—45° к плоскости стола. Для стабильности положения больного под спину и таз подкладывают мешочки с песком.
Рукой, обращенной к трубке, больной удерживается за край стола. Средней линии деки соответствует линия, находящаяся на 2 см кзади от вертикали, делящей шею вдоль на две равные по объему части. Кассету размером 18X24 см располагают в кассетодержателе в продольном положении, верхний край ее находится на уровне верхней половины ушной раковины.
Маркировка снимаемой стороны осуществляется одной буквой соответственно стороне, прилежащей к кассете. Пучок излучения направляют отвесно.

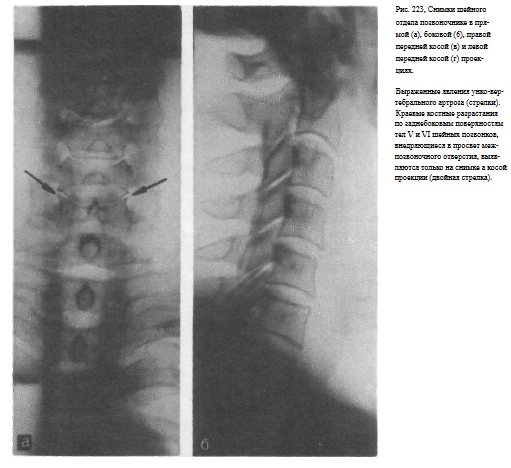

• Информативность снимка. Снимки шейных позвонков, выполненные в передней косой и задней косой проекциях, почти неотличимы друг от друга. Поэтому на снимке обязательно должно быть отмечено, в какой именно косой проекции он выполнен, и должна быть буква, обозначающая сторону съемки. Все это необходимо потому, что на переднем косом снимке подлежат анализу те межпозвоночные отверстия, которые находятся на стороне съемки. Так, на правом переднем косом снимке — правые межпозвоночные отверстия, а на левом переднем косом снимке — левые. На заднем же косом снимке выявляются межпозвоночные отверстия противоположной стороны, а именно: на правом заднем косом снимке — левые межпозвоночные отверстия, а на левом заднем косом снимке — правые.
Таким образом, если снимок не будет правильно маркирован, при чтении его может легко быть допущена ошибка.

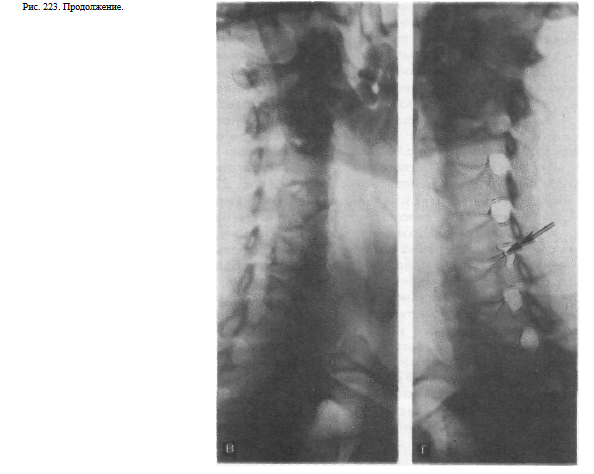

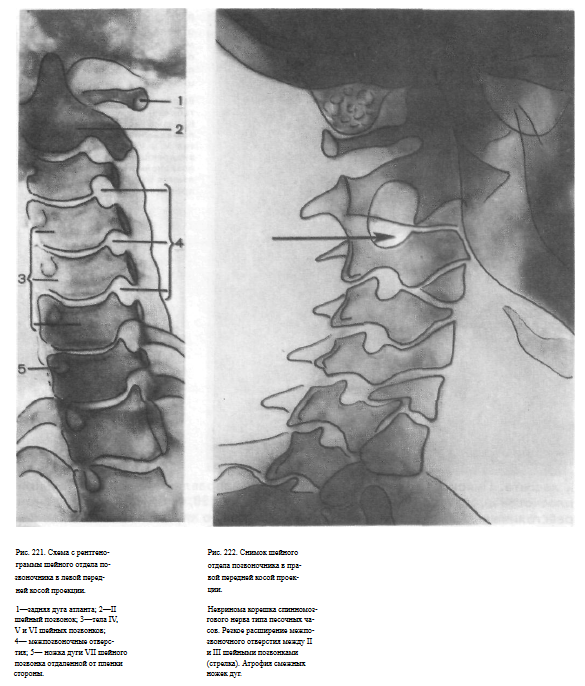

На снимках шейного отдела позвоночника в косой проекции видны тела позвонков, отходящие от них ножки дуг и межпозвоночные отверстия прилежащей к пленке (на переднем косом снимке) или отдаленной от пленки (на заднем косом снимке) стороны позвоночника (рис. 221, а, б).
Снимки шейных позвонков в косой проекции дают возможность выявить изменения межпозвоночных отверстий в начальных фазах остеохондроза межпозвоночных дисков, когда на снимках в боковой проекции изменения дисков почти не улавливаются (рис. 223, а, б, в, г).
• Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка. Критерием правильности выбранного угла наклона фронтальной плоскости шеи по отношению к кассете является отображение межпозвоночных отверстий в виде вертикально идущей цепочки почти одинаковых по форме и размерам округлых просветлений с четкими, гладкими контурами. На правом и левом косых снимках форма межпозвоночных отверстий должна быть одинаковой.
При неправильных углах наклона фронтальной плоскости по отношению к кассете форма межпозвоночных отверстий значительно проекционно искажается; при этом в нижнем шейном отделе они вообще перестают быть различимыми.
СНИМКИ ШЕЙНОГО ОТДЕЛА ПОЗВОНОЧНИКА В УСЛОВИЯХ ВЫПОЛНЕНИЯ ФУНКЦИОНАЛЬНЫХ ПРОБ
Назначение исследования. Показанием к проведению исследования является определение патологической подвижности между позвонками или функционального блока. Смещение позвонков в крайних положениях сгибания и разгибания позвоночника иногда является самым ранним признаком остеохондроза, когда другие рентгенологические симптомы поражения
диска еще отсутствуют. При наличии остеохондроза нередко присоединяющиеся смещения позвонков утяжеляют клиническую картину, однако на обычных снимках чаще всего не улавливаются.

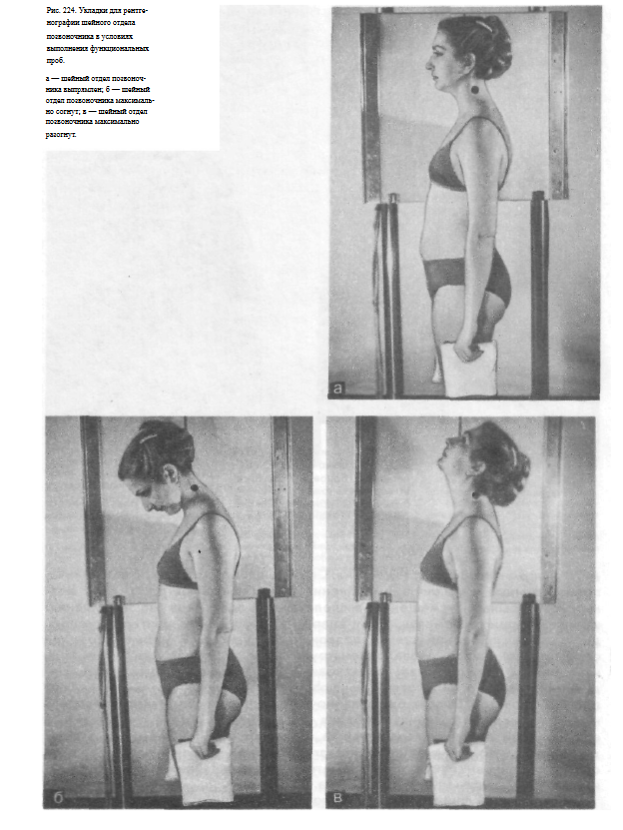

• Укладки больного для проведения исследования. Снимки шейного отдела позвоночника с целью большего отведения вниз скелета плечевого пояса производят в вертикальном положении больного — стоя или сидя у стойки. Выполняют три снимка: обычный снимок шейных позвонков в боковой проекции, снимок в условиях максимального сгибания и максимального разгибания шеи {рис. 224, а, б, в). Размер и положение кассеты, расположение больного в отношении стойки, центрация пучка рентгеновского излучения и кожно-фокусное расстояние те же, что и при выполнении обычного бокового снимка шейного отдела позвоночника.

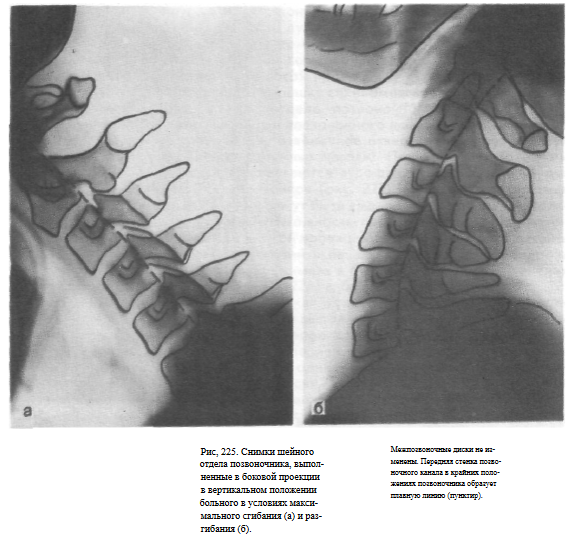

стенка позвоночного канала, реконструируемая по боковым снимкам, произведенным при максимальном сгибании и разгибании головы путем соединения задних поверхностей тел позвонков, на всем протяжении имеет плавный характер. Высота межпозвоночных дисков на снимках, произведенных в крайних положениях сгибания и разгибания, имеет существенные
отличия: при сгибании позвоночника на высоте изгиба передние отделы диска несколько суживаются; при разгибании межпозвоночные диски приобретают клиновидную форму с заметным преобладанием высоты в передних отделах над задними (рис, 225, а, б).

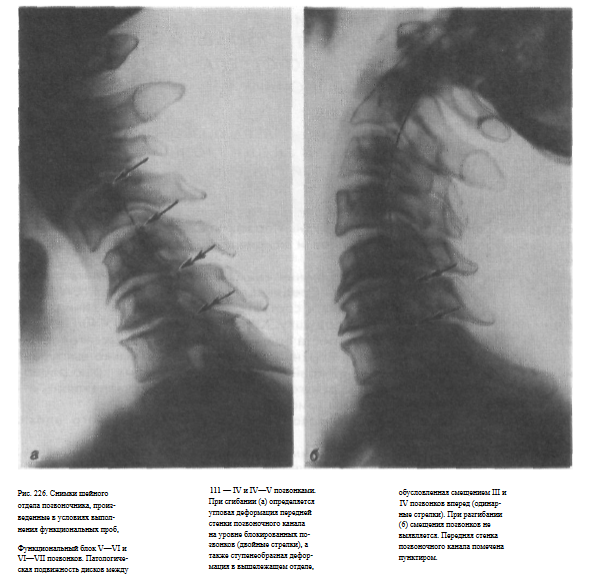

При наличии функционального блока между позвонками высота дисков в крайних положениях не меняется. Вышележащие диски, на которые падает повышенная нагрузка, часто подвергаются дегенеративно-дистрофическим изменениям и приобретают патологическую подвижность.
При сгибании передняя стенка позвоночного канала имеет угловую деформацию на
уровне блокированных позвонков и ступенеобразную деформацию в связи со смещением вышележащих позвонков (рис. 226, а, б).
• Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении исследования.
На снимках, произведенных в условиях выполнения функциональных проб, критерий правильности укладки тот же, что и на обычных боковых снимках шейного отдела позвоночника: задние поверхности тел позвонков должны быть одноконтурными.
При выполнении снимков нужно стремиться возможно больше согнуть вперед и разогнуть назад шею больного: часто только в крайних положениях проявляются патологические смещения позвонков,
Поэтому недостатком исследования являются снимки с малой амплитудой сгибания и разгибания позвоночника.
