Оптимальный метод латеральной удлиняющей остеотомии пяточной кости: томографическое исследование среди населения России

Тактические и технические ошибки в лечении детей с переломами костей предплечья приводят к возникновению различных осложнений, одним из которых является повторный перелом.

ВВЕДЕНИЕ

Приобретённое плоскостопие характеризуется снижением высоты свода стопы, вальгусной деформацией ее заднего отдела и отведением переднего [1]. Распространённость заболевания составляет 26,6–60,0 %, оно является одной из самых частых причин обращения к травматологу-ортопеду [2, 3].

Среди существующих хирургических методов лечения отведенной плосковальгусной деформации стопы латеральная удлиняющая остеотомия пяточной кости является одной из самых эффективных суставосберегающих операций [4–6]. Впервые способ проведения удлиняющей остеотомии пяточной кости между передней и средней суставными фасетками подтаранного сустава был предложен D. Evans в 1975 г. [7]. Изначально Evans проводил такой вариант остеотомии пяточной кости детям с вальгусной деформацией стопы, возникшей в результате гиперкоррекции косолапости, но, наблюдая высокую эффективность операции, стал использовать её и для коррекции плоскостопия у подростков. Классически остеотомию Evans выполняют на расстоянии 1,5 см проксимальнее пяточно-кубовидного сустава и параллельно ему [7]. Операция имела хорошие клинические результаты, со временем приобрела широкую популярность среди хирургов, ее стали применять не только у детей, но и у взрослых с отведением переднего отдела стопы, вальгусной деформацией пяточной кости и дорсолатеральным перитаранным подвывихом [8].

Однако, несмотря на хорошие клинические и рентгенологические результаты, среди осложнений в послеоперационном периоде наблюдали недостаточную коррекцию, несращение, артроз подтаранного сустава, подвывих пяточно-кубовидного сустава, повреждения сурального нерва, сухожилий малоберцовых мышц и инфекцию области хирургического вмешательства [8–11]. В своём труде Evans не учитывал вариабельность строения подтаранного сустава и по данным, полученным после 13 лет наблюдения за прооперированными им пациентами, только 17 из 23 имели хорошие и очень хорошие результаты [10]. Оставшиеся 6 пациентов в отдалённом послеоперационном периоде имели осложнения. У троих сохранялся болевой синдром при нагрузках, однако он не мешал заниматься спортом и вести обычный образ жизни, отмечался остеоартроз таранно-ладьевидного сустава.

У трех других пациентов наблюдался клинический и рентгенологический регресс результатов лечения, сохранялся вальгус заднего отдела стопы, возникал остеоартроз подтаранного сустава и других суставов, за исключением пяточно-кубовидного. С целью уменьшения послеоперационных осложнений и риска повреждения подтаранного сустава в 1995 г. V. Mosca [12] модифицировал остеотомию Evans.

В его варианте сначала в подтаранный сустав вводили костный распатор между передней и средней суставными фасетками для определения их местоположения, затем в определенном интервале проводили остеотомию на уровне 1,5–2 см кзади от пяточно-кубовидного сустава. Однако данный метод имел недостатки, связанные с необходимостью вскрытия капсулы подтаранного сустава, а также трудностями определения допустимого для остеотомии интервала в процессе операции из-за ограниченного хирургического обзора, что делает создание нового эффективного метода определения и контроля уровня и направления остеотомии значимым вопросом в улучшении результатов латеральной удлиняющей остеотомии пяточной кости.

Первое исследование структур, подверженных риску во время операции Evans, провели R. Raines и M. Brage в 1998 г. [9]. Они сделали вывод, что идеальный уровень остеотомии для предотвращения повреждения передней и средней суставных фасеток подтаранного сустава — на расстоянии 10 мм проксимальнее пяточно-кубовидного сустава. При этом C. Hyer et al. [13] определили, что у пяточной кости с разделёнными передней и средней суставными фасетками среднее расстояние между ними составляет 3,9 мм, и рекомендовали оптимальный уровень остеотомии на расстоянии 1,1–1,5 см (в среднем 1,3 см) кзади пяточно-кубовидного сустава. В то же время B.W. Bussewitz et al. [14] сообщают, что при точке входа пилы на уровне 1,3 см кзади от пяточно-кубовидного сустава риску подвергаются суставные фасетки подтаранного сустава и опора таранной кости. Отсутствие единого мнения у исследователей об уровне и направлении проведения остеотомии может быть связано со значительной индивидуальной анатомической вариабельностью. С целью защиты передней и средней суставных фасеток подтаранного сустава в 1999 г. B. Hintermann et al. [15] предложили новый вариант латеральной удлиняющей остеотомии пяточной кости, линия которой проходит вдоль передней границы задней суставной фасетки подтаранного сустава. Описанные хирургические способы лечения по Evans и Hintermann показывают отличные клинические и рентгенологические результаты [16].

Впервые морфологию суставных фасеток подтаранного сустава у представителей европейской, африканской и индийской популяций изучили P. Bunning и C. Barnett [17] в 1965 г. и предложили первую классификацию. В последующие годы проведены исследования среди населения многих стран, опубликованы самые разные варианты классификации.

 Например, в 2008 г. C. Madhavi et al. [18] расширили классификацию P. Bunning и C. Barnett, предложив шесть типов суставных фасеток подтаранного сустава. Они выделили различные варианты сращения передней и средней суставных фасеток, включая тип, где передняя фасетка полностью отсутствует. Однако такой детальный подход к описанию значительной вариабельности не упрощает хирургам выбор способа оперативного лечения, в результате которого суставные фасетки подтаранного сустава не были бы повреждены. При этом из-за существенных различий анатомического строения области подтаранного сустава у представителей разных национальностей и вариативного подхода исследователей к систематизации данных единая классификация всё ещё не принята [13, 17, 19–26].

Однако ни в одном из представленных на сегодняшний день исследований, изучающих анатомические особенности подтаранного сустава и их взаимосвязь с риском повреждения суставных фасеток при проведении латеральной удлиняющей остеотомии пяточной кости, не оценивали население России. Следовательно, оптимальный способ оперативного лечения отведённой плосковальгусной деформации стопы для населения Российской Федерации всё ещё остаётся неопределённым.

Цель работы — обзор анатомических вариантов строения суставных фасеток подтаранного сустава среди населения России для определения оптимального метода латеральной удлиняющей остеотомии пяточной кости с учётом индивидуальных особенностей.

МАТЕРИАЛЫ И МЕТОДЫ

Проведён анализ МСКТ 250 пациентов (92 (36,8 %) мужчины и 158 (63,2 %) женщин), выполненных в период с октября 2023 г. по март 2024 г. на базе НИИТО им. Я.Л. Цивьяна.

Средний возраст пациентов — (45 ± 19) лет. Из выборки исключены больные со свежими и застарелыми переломами пяточной кости, тяжёлыми дегенеративными поражениями подтаранного сустава, перенесшие в анамнезе оперативные вмешательства в области подтаранного сустава и имеющие металлоконструкции в пяточной области, так как в данных случаях не представлялось возможным после 3D-реконструкции изображения и его ручной обработки визуализировать суставные фасетки подтаранного сустава с достоверной точностью. Конечная выборка составила 150 человек (66 мужчин (44 %), 84 (56 %) женщины), средний возраст — (46 ± 16) лет.

У каждого из отобранных пациентов на основе МСКТ стоп на рабочей станции томографа оценивали индивидуальные особенности суставных фасеток подтаранного сустава на 3D-моделях пяточных костей. 3D-модели пяточных костей перед оценкой проходили определенный алгоритм обработки.

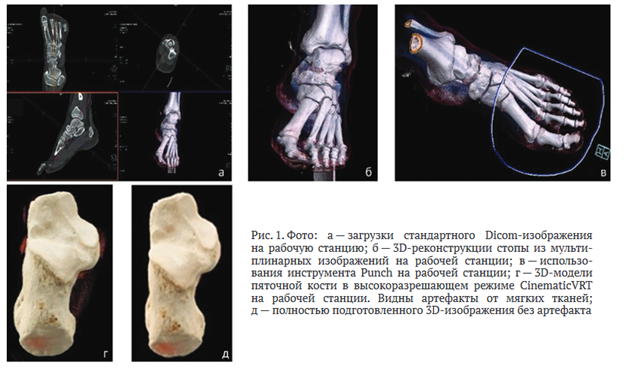

Обработку начинали с загрузки на рабочей станции томографа стандартного МСКТ-исследования стопы в Dicom-формате (рис. 1, а). Далее проводили 3D-реконструкцию стопы в костном режиме при помощи программы syngo.via — SiemensViewer (рис. 1, б). Используя инструмент Punch (вырезание), удаляли все кости, за исключением пяточной. Также удаляли артефакты от мягких тканей (рис. 1, в). Затем включали высокоразрешающий режим «Cinematic VRT» и вырезали оставшиеся артефакты (рис. 1, г). 3D-модель пяточной кости выравнивали. В результате всех проведенных манипуляций получали полностью подготовленную 3D-модель (рис. 1, д). Затем использовали инструмент Distanceline (расстояние) для вычисления интервала между фасетками в мм.

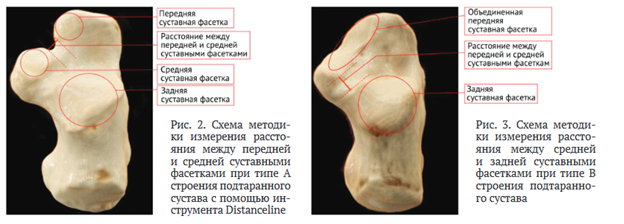

Измерение выполняли путем установки двух точек в самой узкой части между суставными фасетками подтаранного сустава и автоматического расчета длины полученного отрезка между ними. У пяточных костей с суставными фасетками типа A измеряли расстояние от заднего края передней суставной фасетки до переднего края средней в самой узкой части между ними (рис. 2).

При типах A и B дополнительно измеряли ширину от заднего края средней суставной фасетки до переднего края задней в самой узкой части между ними (рис. 3).

Систематизацию пациентов проводили по классификации P. Bunning и C. Barnett [17]:

— тип A: на поверхности пяточной кости имеются три суставные фасетки, при этом передняя и средняя отделены друг от друга;

— тип B: на поверхности пяточной кости имеются две суставные фасетки, при этом передняя и средняя соединены между собой;

— тип C: на поверхности пяточной кости имеется одна суставная фасетка, поскольку все три сращены между собой.

Полученные данные сводили в единую таблицу. Для всех полученных измерений вычисляли соотношение между мужчинами и женщинами в каждой группе, их процентную долю среди всей выборки, средний возраст и стандартное отклонение для каждой из приведенных величин, а также стандартное отклонение для измеренных в мм интервалов между фасетками. Все вычисления проводили с использованием программы spss21.

РЕЗУЛЬТАТЫ

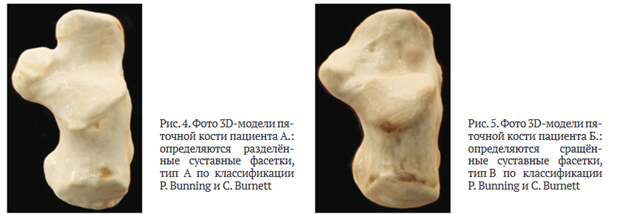

Согласно классификации P. Bunning и C. Barnett, к типу A отнесён 61 (40,7 %) пациент (34 (55,7 %) женщины и 27 (44,3 %) мужчин; средний возраст (42,9 ± 14) лет) (рис. 4). К типу B отнесено 89 (59,3 %) пациентов (50 (56,2 %) женщин, 39 (43,8 %) мужчин; средний возраст (48,1 ± 21,3) года) (рис. 5). Пациентов с типом C в исследовании не было

Согласно измерениям, у представителей с типом A среднее расстояние в самой узкой части между передней и средней суставными фасетками подтаранного сустава составляет (4,20 ± 0,08) мм.

Среднее расстояние между средней и задней у типов A и B составляет (5,3 ± 0,0027) мм.

ОБСУЖДЕНИЕ

Типы суставных фасеток подтаранного сустава исследовали у представителей разных национальностей, включая Америку [13], Африку [17], Японию [20], Корею [21], Индию [17, 22], Египет [23], Испанию [24], Турцию [25] и Китай [26], Россию [27]. Несмотря на различия в применяемых классификациях, среди большинства исследований доля разделённых передней и средней суставных фасеток подтаранного сустава варьировала от 30 до 40 % в разных странах, при этом наиболее распространены слитые суставные фасетки. Только среди населения Бельгии [19] и Великобритании [17] выявлен преимущественно тип A (61 % и 67 % соответственно).

Вариабельность строения подтаранного сустава у представителей российской популяции была изучена в 2014 г. М. Байрошевской с соавт. [27].

Они провели аутопсийное исследование 57 стоп в возрастном диапазоне 20–70 лет, представили собственную классификацию, на основании которой слитые передняя и средняя суставные фасетки подтаранного сустава встречались в 26 (45,61 %) случаях, все разделённые суставные фасетки составили 26 (45,61 %) случаев, в 4 (7,02 %) случаях передняя фасетка отсутствовала, полностью слитые все три суставные фасетки были обнаружены в 1 (1,76 %) случае. По их данным, объединённые передняя и средняя, а также разобщённые передняя и средняя суставные фасетки имели одинаковую встречаемость. В нашем же исследовании обнаружено, что суставные фасетки подтаранного сустава типа B по классификации P. Bunning и C. Burnett являются преобладающими в российской популяции (59,3 %). Соответственно, при проведении таким пациентам остеотомии по Evans объединённая суставная фасетка будет повреждена в 100 % случаев. Однако, по нашим результатам, в группе с типом A среднее расстояние между передней и средней суставными фасетками составляет всего (4,20 ± 0,08) мм. При этом толщина полотна осциллярной пилы, которой проводят остеотомию, колеблется от 0,5 до 1,47 мм, а интраоперационная визуализация суставных фасеток подтаранного сустава крайне затруднена, на сегодняшний день нет метода точного определения и контроля уровня и направления остеотомии, соответственно, проведение операции в безопасном интервале без повреждения подтаранного сустава — трудновыполнимая задача.

В связи с перечисленными выше сложностями, возникающими во время операции, популяризация использования МСКТ с 3D-моделированием на этапе подготовки к оперативному вмешательству позволит визуализировать суставные фасетки подтаранного сустава, определить их тип и способ проведения операции, а также вычислить уровень и угол направления остеотомии с учётом индивидуальных особенностей анатомического строения, в результате чего снизится риск повреждения подтаранного сустава [28].

Таким образом, требуется создание нового метода интраоперационного эффективного и безопасного определения и контроля уровня и направления остеотомии с использованием данных, вычисленных с помощью компьютерного моделирования, для каждого отдельного пациента в ходе предоперационного планирования с учётом типа суставных фасеток подтаранного сустава. Такой подход к предоперационной подготовке позволит избежать повреждения подтаранного сустава и, соответственно, улучшит результаты оперативного лечения.

Способы латеральной удлиняющей остеотомии пяточной кости Evans и Hintermann сравнивали друг с другом разные авторы. Анатомические структуры, подверженные риску во время операций,анализировали S. Ettinger et al. [29]. Исследователи сообщают, что способ Hintermann является лучшим вариантом с точки зрения потенциального повреждения суставных фасеток подтаранного сустава и приводит к редким осложнениям в виде дегенеративных изменений пяточно-кубовидного сустава [30]. При этом C. Xu et al. [16] сообщают, что при использовании трансплантатов одинаковой длины и толщины корригирующая способность операции Hintermann выше, однако характеристики контактного напряжения в окружающих суставах более аномальные. При этом давление в пяточно-кубовидном суставе при проведении остеотомии Evans не повышалось, по сравнению с давлением в этом же суставе деформированной стопы [31]. Также S. Ettinger et al. [29] сообщают о том, что при проведении операции Hintermann передняя и средняя суставные фасетки подтаранного сустава остаются не повреждёнными в 100,0 % и 85,7 % случаев соответственно. В то время как для способа Evans они остаются нетронутыми только в 42,9 % случаев для передней и в 71,4 % случаев для средней фасетки. Задняя суставная фасетка подтаранного сустава оказывается интактна во всех случаях [29]. Несколько исследований были сосредоточены на исходах после операций Evans и Hintermann, которые показали хорошие клинические и рентгенологические результаты [16]. В целом при меньшем риске для подтаранного и пяточно- кубовидного суставов, но схожих клинических результатах, способ Hintermann представляется лучшей альтернативой операции Evans среди населения Российской Федерации.

Стоит признать, что наше исследование имело ряд ограничений. Во-первых, в выборку были включены не только пациенты с отведённой плосковальгусной деформацией стопы, но и с другими диагнозами (кроме переломов пяточной кости, любых предшествующих оперативных вмешательств в области подтаранного сустава и тяжелых дегенеративных изменений подтаранного сустава). Во-вторых, размер нашей выборки (150 стоп) не может полностью отразить общую ситуацию среди многочисленного населения России. В-третьих, исследование проводили с помощью методов 3D-КТ-реконструкции, при которых суставной хрящ не визуализируется, измерения проводили между костными структурами, которые имеют разную форму и высоту, что в спорных случаях могло привести к неточностям.

ЗАКЛЮЧЕНИЕ

Анатомия подтаранного сустава имеет значительные индивидуальные различия в российской популяции. Сросшиеся передняя и средняя суставные фасетки подтаранного сустава обнаружены более чем у половины обследованных. Таким образом, проведение остеотомии Evans у данной группы пациентов во всех случаях приведёт к повреждению подтаранного сустава. При разделённых передней и средней суставных фасетках среднее расстояние между ними составило всего 4,2 мм. С учётом того, что во время операции фасетки недоступны для визуализации, а толщина полотна пилы в среднем 1 мм, вслепую попасть в доступный интервал является практически невыполнимой задачей. Исходя из этого, операция Hintermann может быть более предпочтительной среди российской популяции, при этом безопасное окно проведения остеотомии составляет всего 5,3 мм.
