Роль МРТ и УЗИ в оценке структур коленного сустава при внутрисуставных переломах

Для выявления заболеваний и повреждений коленного сустава применяются современные методы диагностики – УЗИ и МРТ, позволяющие провести топическую диагностику.

ВВЕДЕНИЕ

Коленный сустав, являясь вторым по величине крупным суставом опорно-двигательной системы, играет важную роль, обеспечивая физическую активность человека [11, 21]. По частоте поражения сустав занимает второе место, а его заболевания и повреждения представляют актуальную проблему современной травматологии и ортопедии [10, 26]. Наблюдается высокая частота различных травматических повреждений сустава – до 50-70 % всех травм опорно-двигательной системы. Повреждения разнообразны и многие симптомы идентичны для различных патологий [18].

В результате нередки трудности в диагностике травм данной локализации. Нераспознанные и поздно диагностированные травмы с трудом поддаются лечению и приводят к длительной потере трудоспособности больных [7].

Для выявления заболеваний и повреждений коленного сустава применяются современные методы диагностики, позволяющие визуализировать не только костные повреждения, но и нарушение структуры и целостности элементов сустава, в частности менисков и связочного аппарата

Ультразвуковое исследование костно-суставной системы – один из высокоинформативных методов диагностики в настоящее время. Исследование обладает рядом преимуществ, делающих его приоритетным по сравнению с другими методами – это не инвазивность, безвредность, простота в выполнении и трактовке результатов [2]. В литературе представлены данные об успешном использовании ультразвукового метода в практике травматолога-ортопеда [5, 6, 15, 22].

Современной и перспективной визуализационной методикой является МРТ [3, 8, 9, 10, 14]. Данный метод позволяет достаточно точно оценить толщину, объем суставного хряща, визуализировать изменения во внутри- и периартикулярных структурах, субхондральной кости, синовиальную оболочку, мышцы, связки [1, 10, 19, 23, 24, 25, 26]. В отечественной литературе представлено небольшое количество исследований в области применения МРТ в травматологии и ортопедии. Так, А.Э. Цориев и соавт. (2001), О.П. Филиппов и соавт. (2003, 2004) описали возможности МРТ в диагностике заболеваний суставов, считая ее методом выбора при необходимости детализированного выяснения структуры коленных суставов, периартикулярных тканей и их функций [17, 18, 19]. Некоторые методические вопросы, результаты применения МРТ для диагностики повреждений коленного сустава и стандартизация полученных данных приведены в работе Т.Н. Трофимовой и соавт. (2006) [16]. Ю.Т. Игнатьевым и соавт. (2008) разработан протокол МРТ-исследования [9].

Наиболее интересные и многоплановые исследования выполнены P.W. Vincken et all. (2002), С.П. Морозовым с соавт. (2010), в которых оценена роль МРТ в диагностике изолированных и сочетанных повреждений менисков и связок коленного сустава в сравнении полученных данных с результатами артроскопии на основе многоцентрового исследования [13, 27]. Сравнительно немного работ посвящено изучению изменения субхондральной, губчатой кости при внутрисуставных переломах коленного сустава [14, 27].

МАТЕРИАЛ И МЕТОДЫ

Обследовано 18 больных с внутрисуставными переломами коленного сустава, для лечения которых применяли фиксацию отломков аппаратом Илизарова под контролем артроскопа.

Всем больным при поступлении производили рентгенографию коленного сустава в прямой и боковой проекциях и ультразвуковое исследование.

Магнитно-резонансная томография (МРТ) проведена у 12 больных с переломами костей, образующих коленный сустав, сочетающимися с повреждениями внутрисуставных структур, на магнитно-резонансном томографе Siemens Magnetom Symphony Maestro Class, мощностью 1,5 Тл. Обследования проводили в трех плоскостях: корональной, сагиттальной, аксиальной в режимах Т1-ВИ (t1 fl 2d), Т2-ВИ (t2 tse) без и с подавлением сигнала жира. Таким образом получали серии качественных высококонтрастных изображений, анализ которых позволил оценить структуру костного и мягкотканого компонента.

Ультразвуковое исследование проводили на ультразвуковых аппаратах Sonoline SI-450, Sonodiagnost-360, VOLUSON-73 линейным высокочастотным датчиком с базовой частотой 5-7,5 Мгц, работающем в режиме реального времени

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Рентгенография в двух проекциях, выполненная у всех больных, позволила получить данные о наличии перелома, смещении отломков в прямой и боковой проекциях, однако не всегда позволяла выявить более сложную картину дислокации фрагментов, особенно при импрессионных переломах, переломах плато большеберцовой кости, что принципиально важно для точной репозиции и последующего сращения внутрисуставного перелома, восстановления функции сустава.

Метод магнитно-резонансной томографии позволил выявить ряд значимых изменений трабекулярной кости и неминерализованной составляющей при переломах мыщелков и межмыщелкового возвышения в остром периоде.

МРТ позволяла получить трехмерное представление о характере перелома, наличии и степени смещения отломков, формирования деформаций, повреждении кости в зоне «контузий» вблизи линии перелома, а также всех сопутствующих внутрисуставных повреждениях, что невозможно получить при компьютерной томографии.

Эти данные чрезвычайно важны при диагностике внутрисуставных переломов, поскольку результат лечения во многом зависит от полноты воссоздания анатомических взаимоотношений в коленном суставе с учетом состояния хряща, его дефектов, степени повреждения прилежащей к линии перелома кости. Выявленные при МРТ изменения в зоне перелома, как правило, более «катастрофичны», чем данные рентгенографии.

На рисунке 1 представлены рентгенограммы коленного сустава в прямой и боковой проекциях, на которых хорошо визуализируются линия перелома, смещение медиального мыщелка, фрагмент нижнего полюса надколенника.

На рисунке 2 представлены МР-томограммы коленного сустава этой же больной в коронарной и сагиттальной проекциях, на которых кроме грубого нарушения структуры мыщелков визуализируется повреждение суставного хряща, нарушение структуры и целостности собственной связки надколенника, трабекулярный отек.

Как показали исследования, выполненные в РНЦ «ВТО» имени академика Г.А. Илизарова [4], процессы перестройки в кости после перелома даже в условиях идеальной репозиции продолжаются длительное время (2-3 года). Когда имеет место перелом метафизарного отдела кости, особенно в условиях высокоэнергетической травмы, к смещению фрагментов присоединяется контузия, ушиб прилежащих тканей, сопровождающиеся появлением зон трабекулярного отека, нарушением мелкоячистой структуры кости, которые при рентгенографии не видны.

Трабекулярный отек различной степени выраженности, проявляющийся слабым диффузным снижением сигнала на Т1-ВИ и повышением интенсивности сигнала на Т2-ВИ, был выявлен до лечения у семи пациентов, в течение года после операции – у пяти пациентов. Наилучшая визуализация отека наблюдалась в режиме t2 tse с подавлением сигнала от жира в коронарной проекции.

На рисунке 3 представлена рентгенограмма коленного сустава в прямой проекции до лечения, по которой можно судить о характере перелома, его протяженности, заинтересованности межмыщелкового возвышения.

Данные МРТ в различных режимах позволили получить более полную картину в зоне перелома, степень повреждения суставного хряща, величину диастаза, трабекулярный отек, что должно быть учтено при назначении консервативного лечения после артроскопии и фиксации перелома.

На рисунке 4 представлены МР-томограмы коленных суставов в коронарной проекции, выполненные до лечения, на которых характер повреждения кости представляется более значительным, чем на рентгенограмме. Выражен отек костного мозга на значительном протяжении, имеется дефект-диастаз в зоне перелома, повреждение суставного хряща.

Наиболее выявляемыми при изучении состояния коленного сустава на УЗИ являются повреждения внутреннего и наружного менисков.

В данном случае наблюдается наибольшее число совпадений данных УЗИ и МРТ. Но при внутрисуставных переломах коленного сустава сложно придать конечности необходимое положение из-за выраженного болевого синдрома и из-за возможности вторичного смещения.

Роль МРТ в выявлении повреждения менисков при травме в области коленного сустава достаточно обоснована во многих работах отечественных и зарубежных авторов [1, 18, 24].

Однако диагностика повреждений менисков и связок в условиях внутрисуставного

перелома представляет определенные трудности и значение МРТ в данной ситуации трудно переоценить.

Изменения в структуре внутреннего и наружного менисков в виде неоднородности, деструкции, частичного или полного разрывов выявлены методом МРТ в восьми случаях у больных с закрытыми внутрисуставными переломами плато и верхней трети правой большеберцовой кости (рис. 5).

Выявление частичных и полных разрывов крестообразных связок при данной патологии крайне важно, поскольку от этого зависит лечебная тактика. Невыявленное повреждение связок может значительно снизить эффективность проведенного лечения.

Хорошая репозиция и сросшийся перелом проксимального конца большеберцовой кости в условиях невосстановленных связок снижают функциональные возможности сустава.

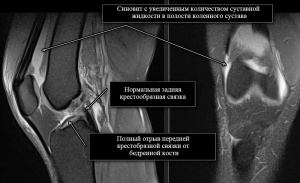

Изменение структуры связочного аппарата в виде неоднородности, отечности, утолщения, частичного или полного разрыва связок выявлено при МРТ у девяти человек (рис. 6).

Использование метода УЗ-диагностики при выявлении повреждений крестообразных связок до оперативного лечения неэффективно, поскольку в этот период связка недоступна для визуализации из-за выраженного болевого синдрома в острый период травмы.

ЗАКЛЮЧЕНИЕ

Таким образом, метод МРТ позволяет получить достаточную диагностическую информацию обо всех структурах сустава, что невозможно сделать при изолированном рентгенологическом, КТ и ультразвуковом исследованиях. При помощи высокоинформативного и безопасного метода, каким является МРТ, возможно получение исчерпывающей информации как для определения тактики и метода лечения, так и для контроля процессов перестройки костной ткани в динамике, внесения корректив в лечение и планирование дальнейшей реабилитации больных.

Полученные данные свидетельствуют также о достаточно высокой эффективности УЗИ для диагностики структурных изменений коленного сустава в после операционном периоде и низкой – в остром периоде травмы до артроскопии, что подтверждается сравнительной оценкой данных УЗИ и МРТ. Применение УЗИ при внутрисуставных переломах до оперативного лечения не рекомендуется ввиду невозможности оценки большинства внутрисуставных структур.

В этот период целесообразным является применение метода МРТ, который позволяет изучить не только характер повреждений элементов коленного сустава, но и определить степень тяжести повреждения костных структур, хряща, изучить состояние костного мозга, что является важным для определения тактики ведения пациента.
