Атлас укладок при рентгенологических исследованиях (Кишковский А.Н.) - Глава 5 Часть 4

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ПРЕДПЛЕЧЬЯ СНИМОК ПРЕДПЛЕЧЬЯ В ПРЯМОЙ ЗАДНЕЙ ПРОЕКЦИИ

Снимки предплечья в двух взаимно перпендикулярных проекциях чаще всего выполняют при травмах.

  Укладка больного для выполнения снимка. Больной сидит боком к столу.

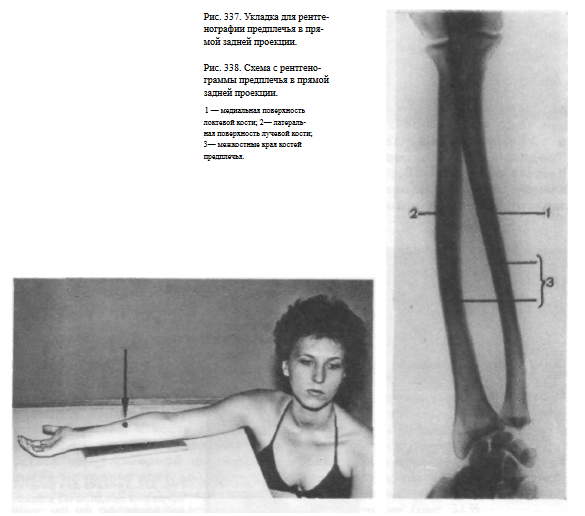

Рука отведена, расположена на столе или на подставках. Кассета размером 18X24 или 24X30 см, наполовину перекрытая листом просвинцованной резины, располагается под задней поверхностью предплечья таким образом, чтобы на снимке были захвачены проксимальные и дистальные концы костей. Пучок рентгеновского излучения направляют на середину предплечья перпендикулярно кассете. Фокусное расстояние — 100 см (рис. 337).

  Информативность снимка. На снимке видны диафизы и метаэпифизы лучевой и локтевой костей, их медиальные и латеральные поверхности, мозговые полости и корковое вещество (рис. 338).

 Критерии правильности укладки. На прямом заднем снимке изображения костей предплечья не должны наслаиваться друг на друга. Обязательно должны быть отображены либо дистальные, либо проксимальные метаэпифизы костей, без чего невозможна правильная ориентация снимка.

СНИМОК ПРЕДПЛЕЧЬЯ В БОКОВОЙ ПРОЕКЦИИ

  Назначение снимка. Снимок чаще всего выполняют при травме в сочетании со снимком в прямой задней проекции.

  Укладка больного для выполнения снимка. Больной сидит боком к столу.

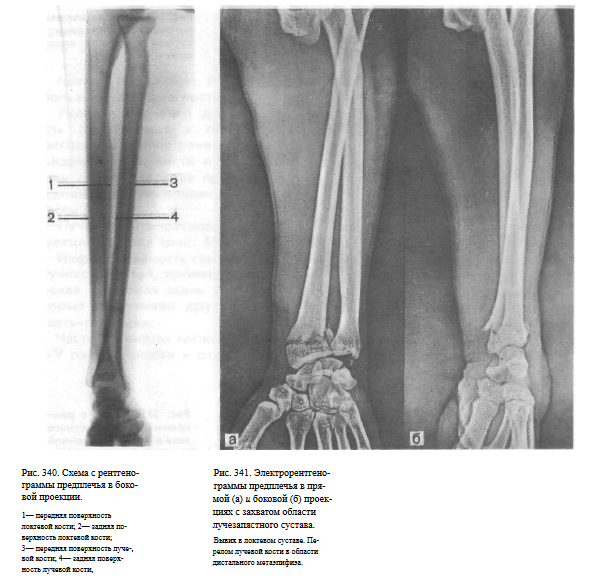

  Информативность снимка. На снимке видны диафизы и метаэпифизы обеих костей предплечья, корковое вещество и мозговые полости костей (рис.340, 341).

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ЛУЧЕЗАПЯСТНОГО СУСТАВА СНИМОК ЛУЧЕЗАПЯСТНОГО СУСТАВА В ПРЯМОЙ ЛАДОННОЙ ПРОЕКЦИИ

  Назначение снимка. Этот снимок вместе со снимком в боковой проекции чаще всего используют при травмах.

  Укладка больного для выполнения снимка. Больной сидит боком к столу.

Предплечье и кисть передней поверхностью прилежат к плоскости стола.


  Информативность снимка. На снимке видны дисталыные метаэпифизы лучевой и локтевой костей, образующих между собой дистальный лучелоктевой сустав, и кости запястья. В образовании лучезапястного сустава принимают участие ладьевидная, полулуйная и трехгранная кости. Щель сустава неравномерной ширины: на уровне впадины лучевой кости она тонкая, на уровне локтевой кости значительно расширяется из-за отсутствия изображения хрящевого суставного диска, дополняющего суставную впадину, но не поглощающего рентгеновское излучение (рис. 343).

СНИМОК ЛУЧЕЗАПЯСТНОГО СУСТАВА В БОКОВОЙ УЛЬНАРНОЙ ПРОЕКЦИИ

  Назначение снимка. Вместе со снимком в прямой проекции чаще всего используют для диагностики травмы.

  Укладка больного для выполнения снимка. Больной сидит у стола.

Кисть располагают в плоскости, перпендикулярной плоскости стола.

Неэкспонированную ранее половину кассеты 18X24 см подкладывают под ульнарный край кисти и предплечья таким образом, чтобы ее средней линии соответствовала проекция суставной щели лучезапястного сустава.

Экспонированную половину кассеты перекрывают листом просвинцованной резины.

Пучок рентгеновского излучения направляют отвесно, соответственно проекции сустава (рис. 344).

Частично видны также проекционно накладывающиеся одна на другую II—V пястные кости и отдельно— I пястная кость (рис. 345).

СНИМОК ЛУЧЕЗАПЯСТНОГО СУСТАВА В КОСОЙ ЛАДОННОЙ ПРОЕКЦИИ

  Назначение снимка. Снимок применяют для уточнения данных, полученных при анализе рентгенограмм лучезапястного сустава в прямой и боковой проекциях.

  Укладка больного для выполнения снимка. Больной сидит боком к столу.

Кисть прилежит к столу ульнарным краем, наклонена в ладонную сторону на 45°. Для фиксации под ладонь и I палец можно подложить подушечку из белой ваты. Кассету размером 13X18 см подкладывают под область лучезапястного сустава с таким расчетом, чтобы суставная щель соответствовала средней линии кассеты.

Пучок рентгеновского излучения направляют отвесно на центр кассеты (рис. 346).

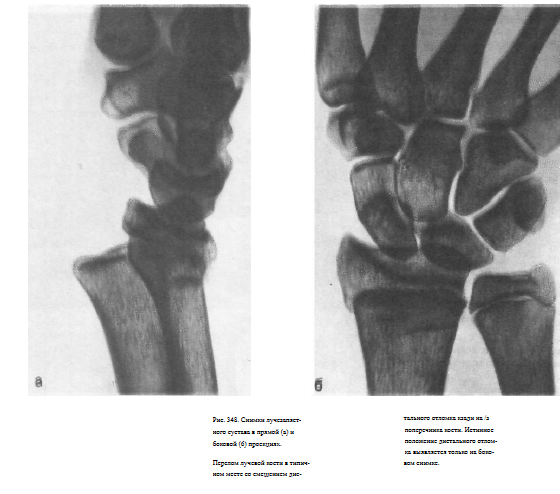

Только по снимкам в двух и более проекциях могут быть правильно распознаны характер перелома и направление смещения костных отломков (рис. 348).

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ КИСТИ СНИМКИ ЗАПЯСТЬЯ

  Назначение исследования. Рентгенографию запястья в прямой, боковой, косых и некоторых специальных проекциях применяют главным образом в травматологии с целью определения перелома и направления смещения отломков.



Кисть в положении пронации или супинации укладывают на горизонтально расположенную кассету. Пучок рентгеновского излучения направляют перпендикулярно к кассете на середину запястья (рис. 349).

На рентгенограмме хорошо дифференцируются все кости запястья, за исключением гороховидной, которая проекционно наслаивается на трехгранную кость. В проксимальном ряду запястья определяются ладьевидная, полулунная и трехгранная кости, в дистальном ряду — кость-трапеция, трапециевидная, головчатая и крючковатая кости. Между этими двумя рядами костей выявляется щель межзапястного сустава. Между дистальным рядом костей запястья и основаниями пястных костей прослеживаются запястно-пястные суставы (рис. 350).
Снимок запястья в боковой проекции — выполняется при том же положении больного и кассеты. Кисть укладывают на кассету
медиальным (ульнарным) краем строго боком. I палец отводят вперед.

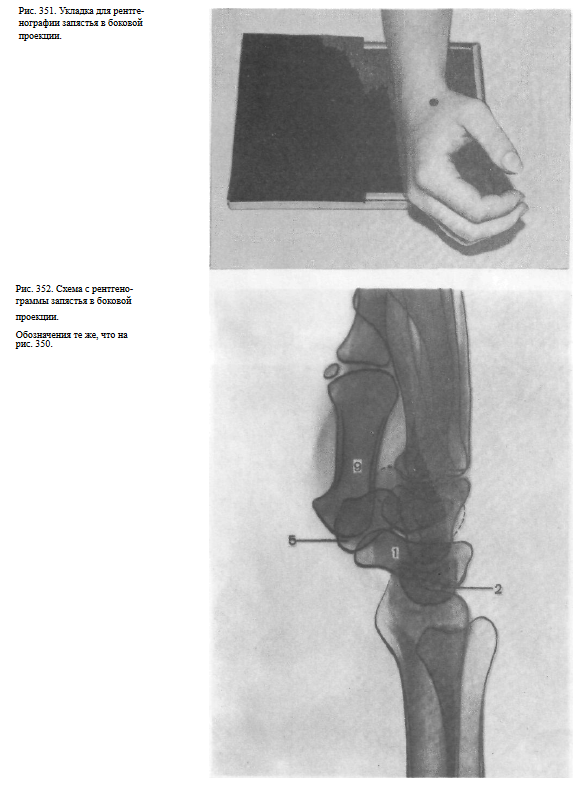

На рентгенограмме запястья в боковой проекции кости запястья проекционно наслаиваются друг на друга. Однако можно проследить контуры костей, зная их анатомическое расположение (рис. 352).

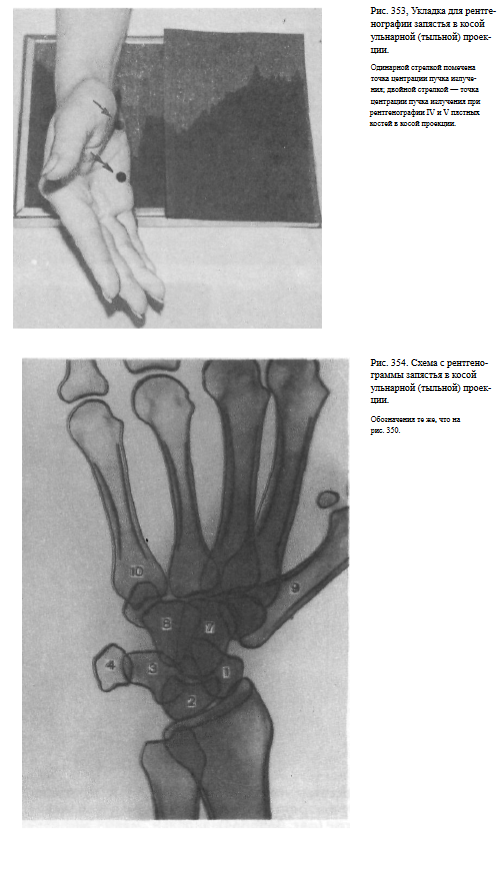

На рентгенограмме наиболее четко выявляются гороховидная, трехгранная кость и крючок крючковатой кости, а также основание и тело I пястной кости. При необходимости получить неискаженное изображение V пястной кости применяют именно эту укладку, но пучок рентгеновского излучения центрируют дистальнее на проекцию тела V пястной кости (рис. 354).

Снимок запястья в косой ладонной ( ульнарной ) проекции. Кисть прилежит к кассете ульнарным краем, отклонена кпереди;
ладонная ее поверхность образует с поверхностью кассеты угол в 45°.
Пучок рентгеновского излучения направлен на проекцию межзапястного сустава (рис. 355).

На рентгенограмме хорошо прослеживаются кость-трапеция, ладьевидная и трапециевидная кости (рис. 356).

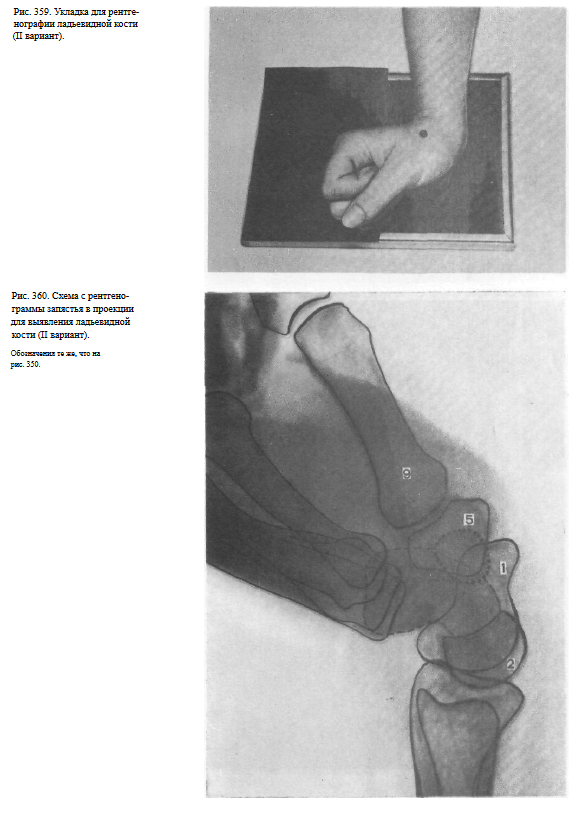

  Специальные укладки для выявления отдельных костей запястья.

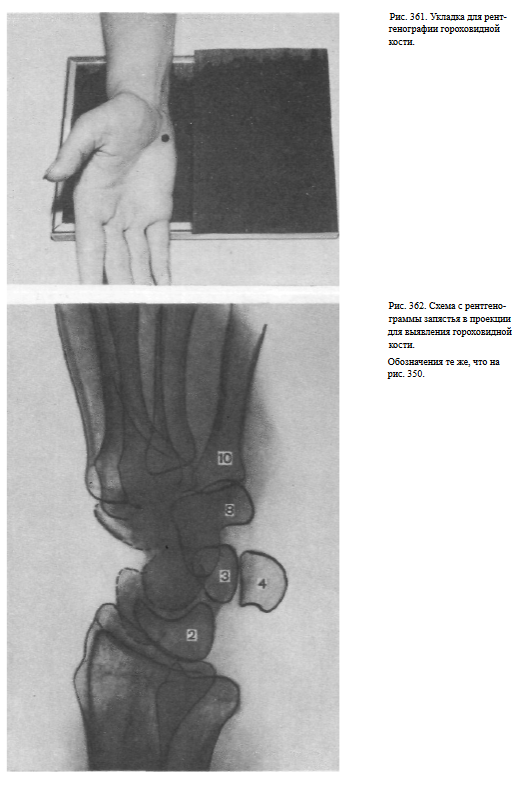

Для выявления гороховидной кости. Кисть прилежит к кассете ульнарным краем, отклонена кзади так, что тыльная ее поверхность образует с плоскостью кассеты угол в 60°. Пучок рентгеновского излучения центрируют на проекцию гороховидной кости (рис.361, 362).

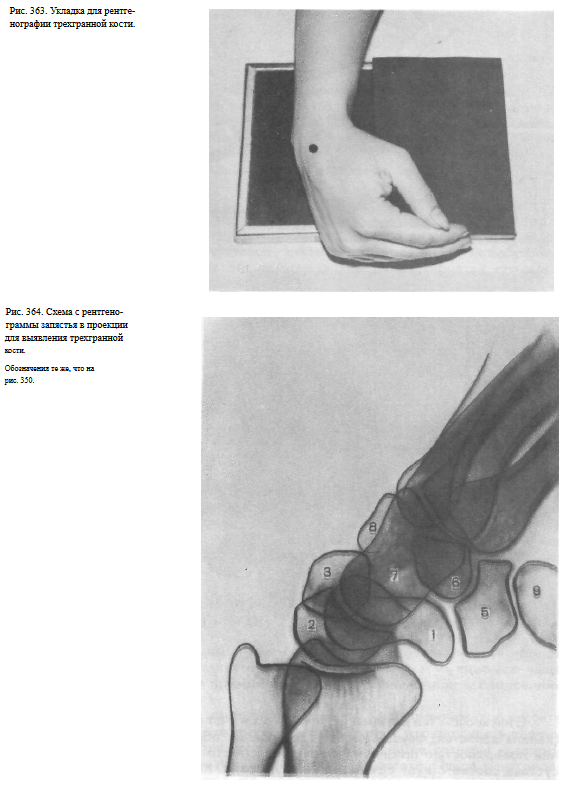

Для выявления трехгранной кости. Кисть прилежит к кассете ульнарным краем, наклонена вперед так, что ладонная ее поверхность образует с плоскостью кассеты угол в 60° и согнута в лучезапястном суставе под углом 45°. Пучок рентгеновского излучения направляют на проекцию трехгранной кости (рис. 363, 364).

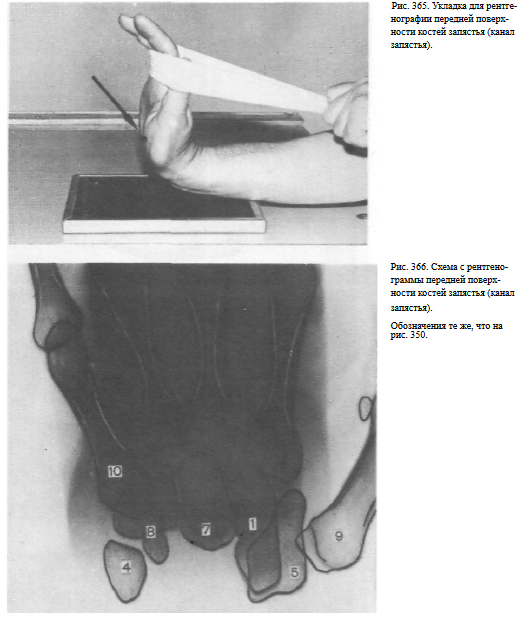

Снимок передней поверхности костей запястья (канала запястья) осуществляют следующим образом: предплечье передней поверхностью прилежит к поверхности стола. Область лучезапястного сустава соответствует средней линии кассеты. Кисть максимально отогнута кзади так, что плоскость ладони находится под углом 90° к плоскости кассеты. Пучок рентгеновского излучения направляют под углом 45° к плоскости ладони, центрируя на проекцию межзапястного сустава (рис. 365, 366).

СНИМКИ КИСТИ В ПРЯМОЙ ЛАДОННОЙ ПРОЕКЦИИ

  Назначение снимка — изучение скелета кисти в целом, включая запястье, пястье и фаланги.

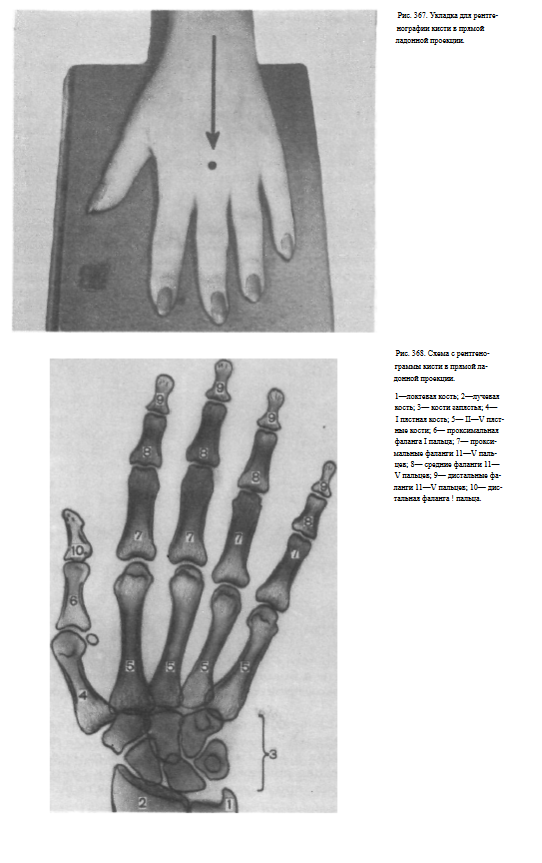

Пучок рентгеновского излучения направлен отвесно на головку III пястной кости (рис. 367).
костей запястья, концов пястных костей и фаланг. В телах коротких трубчатых костей определяются мозговые полости и корковое вещество (рис. 368).

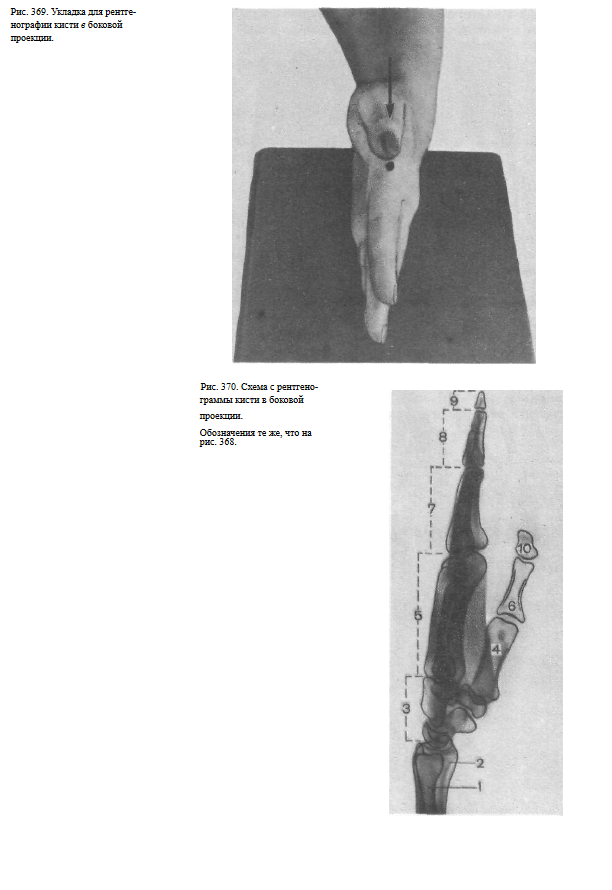

СНИМОК КИСТИ В БОКОВОЙ ПРОЕКЦИИ



  Информативность снимка. Снимок используют в травматологии как дополнительный снимок для определения смещения отломков пястных костей (рис. 370).

СНИМОК КИСТИ В КОСОЙ УЛЬНАРНОЙ ПРОЕКЦИИ

  Назначение снимка. Снимок кисти в косой проекции значительно более информативен, чем снимок кисди в боковой проекции, и именно его чаще всего вместе со снимком в прямой проекции выполняют при исследовании кисти.

  Укладка больного для выполнения снимка. Кисть прилежит к кассете ульнарным краем и отклонена вперед таким образом, что плоскость ладони образует с плоскостью стола угол в 45°. Пальцы слегка согнуты и веерообразно раздвинуты, концы пальцев прилежат к кассете. Пучок рентгеновского излучения направляют на проекцию головки 111 пястной кости (рис.371).

  Информативность снимка. На снимке видны дистальные метаэпифизы костей предплечья, рентгеновская суставная щель лучезапястного сустава.

Из костей запястья лучше всего прослеживаются кость-трапеция, трапециевидная и ладьевидная кости. Пястные кости и фаланги отображены изолированно, доступны анализу их тыльная и ладонная поверхности. На снимке хорошо видны структура костей, рентгеновские суставные щели мелких суставов кисти (рис. 372).

СНИМКИ ПАЛЬЦЕВ КИСТИ

  Укладки при выполнении снимков. Снимки пальцев производят в прямой и боковой проекциях. Укладки при рентгенографии I пальца и II —V пальцев имеют ряд отличий.

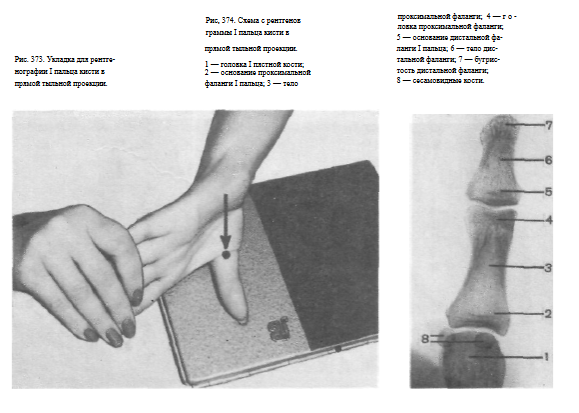

I палец прилежит к кассете тыльной поверхностью. Кисть и предплечье максимально ротированы кнутри. Для фиксации кисти в заданном положении больной удерживает ее здоровой рукой. Используют кассету размером 13X1 8 см, перекрывая ее поперек листом просвинцованной резины. Пучок рентгеновского излучения направляют отвесно на проекцию пястнофалангового сустава (рис. 373).

На рентгенограмме видны фаланги и частично I пястная кость, их медиальные и латеральные поверхности, рентгеновские суставные щели пястно-фалангового и межфалангового суставов, бугристость дистальной фаланги (рис. 374).

Снимок I пальца в боковой проекции. I палец прилежит к кассете лучевым (наружным) краем. Остальные пальцы слегка согнуты, опираются концами на перекрытую листом просвинцованной резины уже проэкспонированную половину кассеты.

Пучок рентгеновского излучения направлен на проекцию пястно-фалангового сустава (рис. 375).

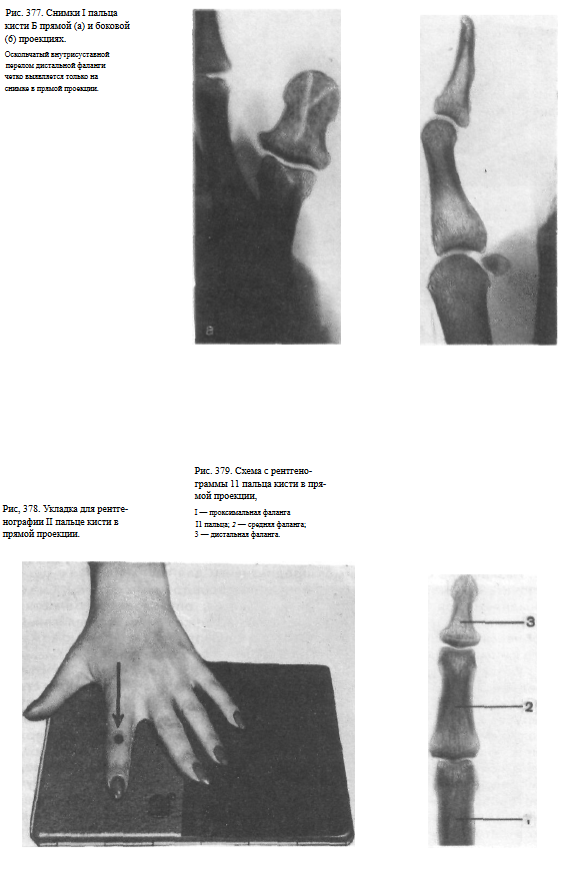

На рентгенограмме выявляются тыльная и ладонная поверхности фаланг и частично I пястной кости. Видны наслаивающиеся друг на друга сесамовидные кости рядом с головкой I пястной кости (рис. 376). Снимки необходимо выполнять в двух взаимно перпендикулярных проекциях (рис. 377, а, б).

Снимки 11—V пальцев в прямой ладонной проекции .

Исследуемый палец укладывают ладонной поверхностью на неперекрытую половину кассеты размером 13X18 см. Пучок рентгеновского излучения направляют на проекцию проксимального межфалангового сустава (рис. 378).

На рентгенограмме видны фаланги и может быть частично видна I пястная кость, их медиальные и латеральные края, щели межфаланговых суставов (рис. 379).

  Снимки 11—V пальцев в боковой проекции. Исследуемый палец укладывают на свободную половину кассеты размером 13X18 см ульнарным или радиальным краем (как удобнее для данного пальца).

Остальные пальцы отгибают, для фиксации удерживают противоположной кистью.

Пучок рентгеновского излучения направляют отвесно на проекцию проксимального межфалангового сустава (рис. 380).
