Укладки больного для выполнения снимков основания черепа.

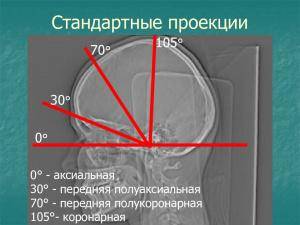

СНИМКИ ЧЕРЕПА В АКСИАЛЬНОЙ ПРОЕКЦИИ (СНИМКИ ОСНОВАНИЯ ЧЕРЕПА)

Назначение снимка. Снимок основания черепа предназначен для изучения анатомических структур задней и средней черепных ямок и лицевого скелета.

Укладки больного для выполнения снимков.

Существуют два основных варианта укладки для рентгенографии черепа в аксиальной проекции — укладки для снимков в теменной проекции и в подбородочной проекции. Каждый из этих снимков может быть выполнен как в горизонтальном, так и в вертикальном положении больного.

Кроме того, существуют различные модификации этих укладок, целью которых является создание для больного щадящего режима при выполнении снимков:

1. Укладки для снимков основания черепа в теменной проекции:

а) больной лежит на спине. Под плечи подкладывают валик или сложенную вдвое подушку с таким расчетом, чтобы закинутая кзади голова соприкасалась с плоскостью стола теменем. Плоскость физиологической горизонтали устанавливают параллельно плоскости стола, а сагиттальную плоскость и плоскость ушной вертикали — перпендикулярно к ней. Кассету размером 24X30 см располагают в кассетодержателе таким образом, чтобы верхнее ее ребро выступало по отношению к плоскости лица на 3—4см.

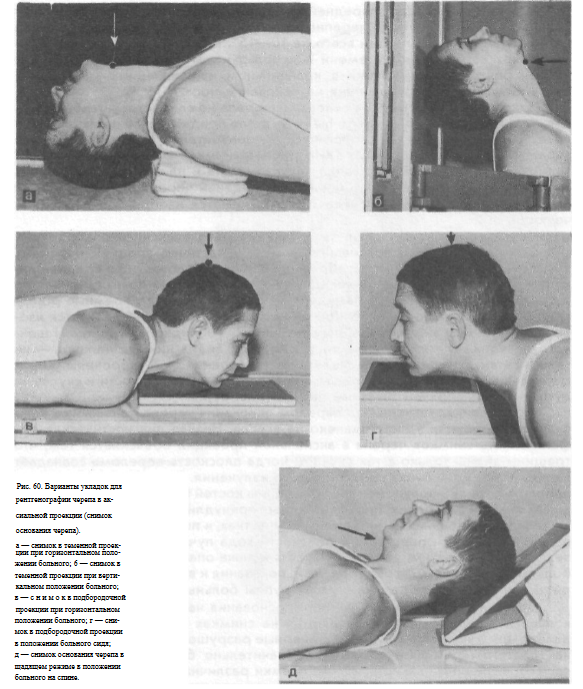

Пучок излучения направляют на нижнюю поверхность подбородка. Фокусное расстояние—100 см (рис. 60, а).

б) ту же укладку можно осуществить при вертикальном положении больного у стойки с отсеивающей решеткой (рис. 60, б).

Больного усаживают на стул спиной к стойке и сильно запрокидывают ему голову назад таким образом, чтобы темя соприкасалось с плоскостью стойки. Соотношение основных плоскостей черепа с плоскостью кассеты такое же, как при укладке в горизонтальном положении больного. Пучок рентгеновского излучения направляют в горизонтальной плоскости в центр нижней поверхности подбородка. Метки, соответствующие правой и левой половине головы, прикрепляют к кассете лейкопластырем.

2. Укладки для снимка основания черепа в подбородочной проекции:

а) больной лежит на животе. Средняя линия головы и тела соответствует средней линии деки стола. Руки располагают вдоль туловища. Подбородок максимально выдвигают вперед с таким расчетом, чтобы к столу прилежали нижняя поверхность подбородка и передняя поверхность шеи. Плоскость физиологической горизонтали устанавливают параллельно плоскости стола, сагиттальную плоскость и плоскость ушной вертикали — перпендикулярно к ней. Кассету располагают в кассетодержателе, верхний край ее на 3—4 см выстоит по отношению к плоскости лба. Пучок излучения направляют отвесно — на область темени. Фокусное расстояние— 100 см (рис. 60, в);

б) эту же укладку /йожно выполнить в положении больного сидя (рис. 60, г).

Больного усаживают на низкой скамейке у снимочного стола. Кассету с неподвижной отсеивающей решеткой устанавливают на столе на подставке такой высоты, чтобы при вытянутой максимально вперед шее голова прилежала к кассете нижней поверхностью подбородка и частично передней поверхностью шеи. Передний край кассеты выдвигают вперед на 3—4 см по отношению к плоскости лба. Центральный пучок излучения направляют на область темени. Фокусное расстояние—100 см.

3. Укладка для выполнении снимка основания черепа в щадящем режиме. В тех случаях, когда больному противопоказано находиться в положении, необходимом для выполнения снимка основания черепа в теменной или подбородочной проекциях в связи с опасностью ухудшения его состояния, прибегают к съемке в щадящем режиме (меньше запрокидывать голову кзади и максимально использовать перемещение кассеты и рентгеновской трубки (рис. 60, д). При этом кассету с решеткой устанавливают на клиновидной подставке под разными углами по отношению к плоскости стола.

При рентгенографии передней черепной ямки в щадящем режиме у больных в остром периоде черепно-мозговой травмы предложена укладка с отклонением головы кзади всего на 10—15°, Кассету в этих случаях устанавливают вертикально у темени и используют максимально возможный наклон рентгеновской трубки в краниальном направлении с центрацией пучка рентгеновского излучения на основание носа.

При выполнении снимков основания черепа не следует в ущерб состоянию больного стремиться во что бы то ни стало придать такое положение голове, чтобы плоскость физиологической горизонтали установилась строго параллельно кассете. В случаях выполнения снимков в теменной проекции задняя черепная ямка достаточно хорошо видна и на снимках с меньшим
откидыванием головы кзади. Однако дно средней черепной ямки и пазуха клиновидной кости в таких случаях перекрываются изображением нижней челюсти.

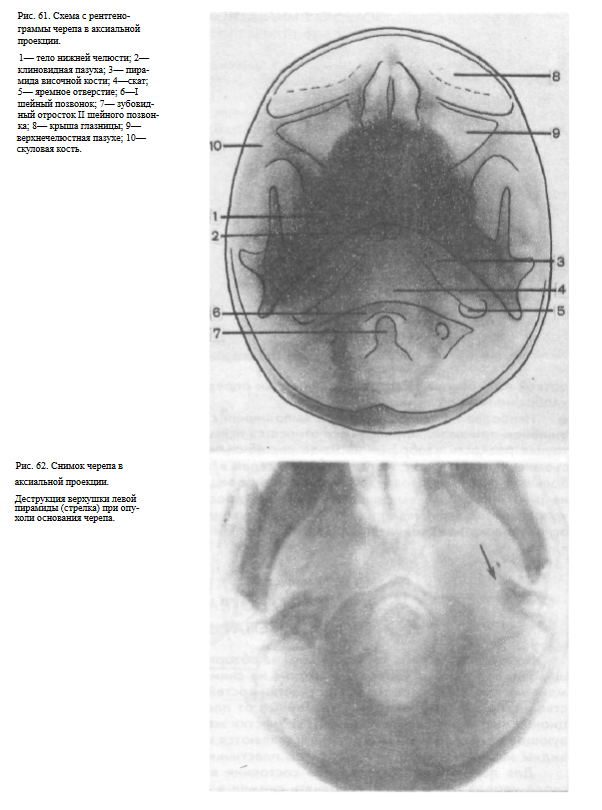

Информативность снимка. На снимке черепа в аксиальной проекции видны анатомические образования задней и частично средней черепных ямок. Непосредственно под изображением нижней челюсти по средней линии определяется пазуха клиновидной кости, раздельно правая и левая ее половина. Хорошо видны пирамиды височных костей, скат, яремные отверстия, а также большое затылочное отверстие, на которое наслаивается изображение передней дуги I шейного позвонка, зубовидного отростка II шейного позвонка и подъязычной кости. Хорошо видна нижняя челюсть—ее тело и ветви. Кости лицевого скелета резко проекционно укорочены. Хорошо видны крыши глазниц и подглазничные края, скуловые кости и скуловые дуги, а также верхнечелюстные пазухи (рис. 61).

К сожалению, определить перелом основания черепа по снимкам в аксиальной проекции удается далеко не всегда. Низкая диагностическая эффективность снимков черепа в аксиальной проекции объясняется тем, что трещины видны только в тех случаях, когда плоскость перелома совпадает с плоскостью хода пучка рентгеновского излучения. Вместе с тем плоскость перелома, ввиду неравномерности толщины костей основания черепа и различий в их конфигурации, проходит весьма причудливо, под разными углами к плоскости основания черепа в разных участках, и поэтому вероятность совпадения плоскости перелома и плоскости хода пучка излучения очень невелика. В связи с этим, учитывая тяжесть и даже опасность этой укладки для больных с черепно-мозговой травмой, показания к выполнению снимков черепа в аксиальной проекции у этой группы больных резко сужены.

Деструктивные изменения костей основания черепа при развитии опухолевого процесса также выявляются на снимках в аксиальной проекции далеко не во всех случаях. Лишь обширные разрушения видны на этих снимках достаточно наглядно (рис. 62).

Значительно более информативными являются специальные прицельные снимки различных анатомических образований основания черепа и томографическое исследование.

Критерии правильности технических условий съемки и правильностиукладки. При правильно выбранных физико-технических условиях съемки кости основания черепа имеют резкие очертания, хорошо видна их структура. В связи с тем, что укладка для выполнения снимков основания черепа для больного неудобна, нередко стабильного положения головы достигнуть не удается и снимки получаются «шевеленные». Поэтому необходимо заранее подготовить кассету с рентгенографической пленкой, установить режим съемки на пульте аппарата и максимально быстро выполнить все манипуляции по укладке больного.

Целесообразно пользоваться при съемке короткой выдержкой. Правильность укладки определяется симметричностью изображения на снимке.

Наиболее частые ошибки при выполнении снимка. К наиболее частым ошибкам при выполнении снимка относятся асимметрия укладки и недостаточная резкость изображения из-за нестабильного положения головы при съемке. В тех случаях, когда снимок сделан в условиях глубокого вдоха, большое скопление воздуха в носоглотке проецируется на область ската и на рентгено-грамме выявляется обширное просветление, которое иногда неправильно расценивают как участок деструкции (рис. 63).

Поэтому снимок основания черепа следует производить либо на выдохе, либо на неглубоком вдохе.

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ КОСТЕЙ СВОДА ЧЕРЕПА

Кости свода черепа хорошо видны на обзорных снимках. Однако в силу шаровидной формы черепа на каждом из снимков без проекционных изменений отображаются только те участки костей свода, которые непосредственно прилежат к кассете.

Отдаленные от пленки отделы костей проекционно укорачиваются и искажаются. Участки же, попадающие в краеобразующее положение, на снимке представляются как бы в разрезе: отдельновидны наружная, внутренняя костные пластинки и диплоэ.

Для полного представления о состоянии какого-либо участка костей свода черепа необходимо выполнять снимки в таких проекциях, чтобы на одном из них данный участок непосредственно прилегал к кассете (контактный снимок), а на другом — занимал краеобразующее положение (тангенциальный или касательный снимок).

КОНТАКТНЫЙ СНИМОК КОСТЕЙ СВОДА ЧЕРЕПА

Назначение снимка. Основная цель снимка — получение структурного, проекционно не искаженного изображения небольшого по размерам участка костей свода черепа.

Укладка больного для выполнения снимка. В зависимости от локализа-ции исследуемого участка больного либо укладывают на снимочный стол, либо усаживают у стойки с подвижной отсеивающей решеткой и поворачивают его голову таким образом, чтобы данный участок прилегал к плоскости стола или стойки и соответствовал центру кассеты. Кассета размером 13X18 см

располагается в кассетодержателе. Пучок рентгеновского излучения диафрагмируют и направляют на исследуемую область в центре кассеты. Фокусное расстояние — 60—80 см.

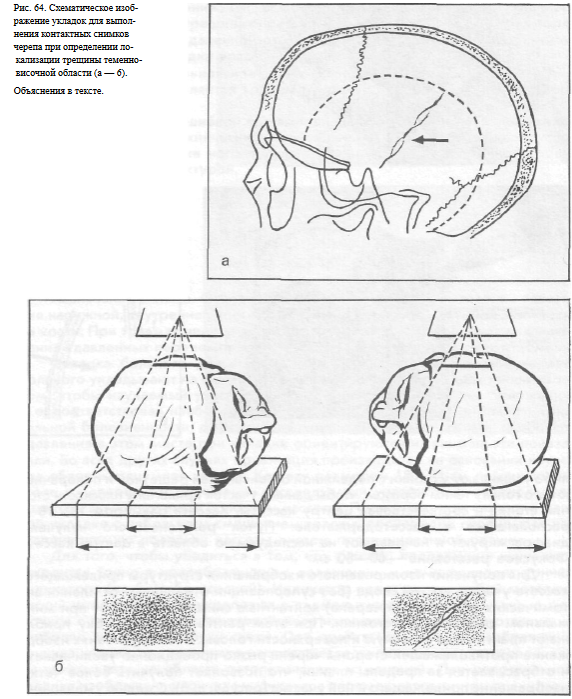

Для получения изолированного изображения структуры прилежащего к кассете участка костей свода (без суперпозиции отдаленных от пленки анатомических образований черепа) контактные снимки выполняют при минимальном фокусном расстоянии. При этом рентгеновскую трубку приближают практически вплотную к поверхности головы.

В таких условиях изображение противолежащей стороны черепа резко проекционно увеличивается и отбрасывается за пределы пленки, что позволяет получить более четкое изображение прилежащего к ней участка (рис. 64, а, б). С целью уменьшения лучевой нагрузки при выполнении таких снимков обязательно использование фильтров толщиной не менее 3 мм алюминия.

Экспозиция при съемке должна быть уменьшена в 6—10 раз.

Информативность контактных снимков черепа с максимально уменьшенным фокусным расстоянием достаточно высокая при диагностике различных заболеваний костей черепа и травматических повреждений. В тех случаях, когда трещина видна только на одном из обзорных снимков черепа, а на другом не выявляется в силу проекционного искажения той зоны, в которой она локализуется, контактные снимки дают возможность определить и сторону поражения. Так, если зона поражения прилежит к пленке, на контактном снимке трещина определяется отчетливо. Если же зона поражения находится на отдаленной от пленки стороне черепа, на контактном снимке трещина не видна вовсе.

Критерием правильности технических условий съемки при выполнении контактных снимков является хорошая видимость структуры исследуемого участка кости.

Наиболее частой ошибкой при выполнении снимка является неправильный подбор физико-технических условий съемки (обычно завышение условий съемки), вследствие чего получаются снимки с недостаточно хорошо видимой костной структурой.

ТАНГЕНЦИАЛЬНЫЙ (КАСАТЕЛЬНЫЙ) СНИМОК КОСТЕЙ СВОДА ЧЕРЕПА

Назначение снимка. Основное назначение снимка — выявление состояния наружной, внутренней костных пластинок и диплоэ в измененном участке кости. При травмах черепа тангенциальные снимки применяют для выявления вдавленных переломов и определения положения костных отломков.

Укладка больного для выполнения тангенциальных снимков черепа.

Больного укладывают на снимочный стол. Голову поворачивают таким образом, чтобы изучаемый участок находился в краеобразующем положении, т. е. соответствовал наиболее выстоящему участку свода. При наличии локальной болезненности, а также пальпируемой припухлости или, наоборот, вдавления в этом месте при укладке ориентируются именно на эти показатели. Во всех других случаях ориентация производится на основании изучения обзорных снимков черепа. Кассету размером 18X24 см помещают на столе в поперечном положении. Исследуемый участок кости располагают в центре экспонируемой половины кассеты.

Производят два снимка в данной укладке с небольшим смещением головы, поочередно перекрывая неэкспонируемую половину кассеты листом просвинцованной резины.

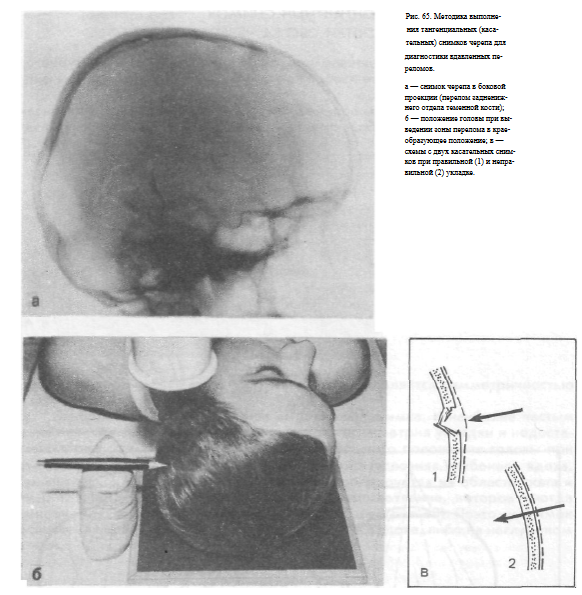

Для того, чтобы убедиться в том, что участок, подлежащий изучению, находится точно в краеобразующем положении, к нему подводят кончик индикатора (по Г. Н. Есиновской). Индикатор представляет собой металлический штифт, который укрепляют в заданном положении с помощью мешочков с песком. Пучок рентгеновского излучения направляют отвесно на наиболее выстоящую точку свода. При правильной укладке изображение кончика индикатора на снимке располагается у края кожного покрова и как бы «указывает» на область патологических изменений. При неправильной укладке изображение кончика индикатора перемещается кнутри от внутренней костной пластинки.

В этих случаях в краеобразующем положении находится смежный с зоной изменений участок кости (рис. 65). При съемке

применяют узкий тубус или максимальное диафрагмирование пучка излучения. Фокусное расстояние — 60—80 см.

Тангенциальные снимки удобно выполнять под контролем рентгенотелевизионного просвечивающего экрана.

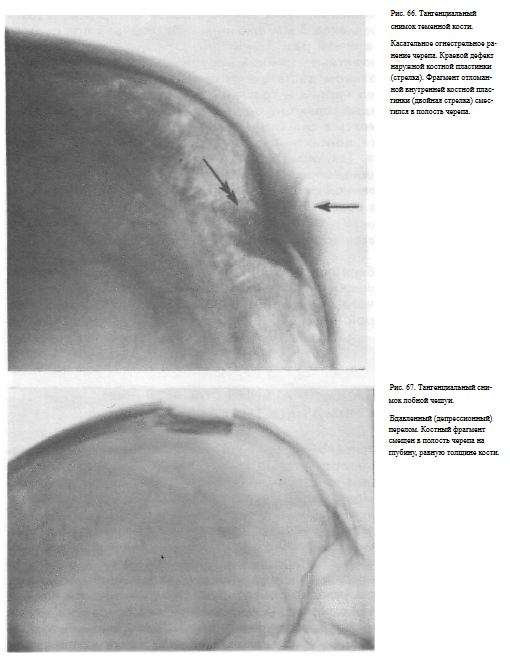

Информативность снимка. Тангенциальные снимки весьма информативны для оценки состояния наружной и внутренней костных пластинок и диплоэ в определенном участке костей свода черепа. При травмах на этих снимках может быть установлен изолированный перелом наружной или внутренней пластинки (рис. 66), а также внедрение костных фрагментов в полость черепа при вдавленных переломах (рис. 67).

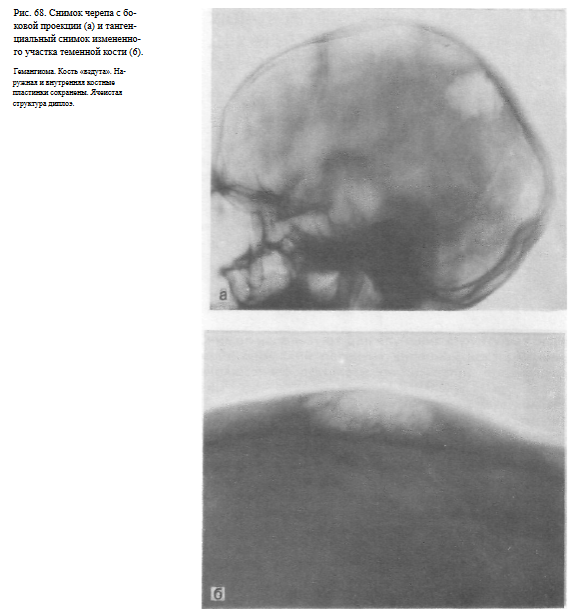

При заболеваниях костей черепа могут быть определены глубина поражения кости, локализация патологических изменений в ее толще (рис. 68, а, б).

Иногда поврежденный или патологически изменённый участок кости оказывается в краеобразующем положении на одном из обзорных снимков.

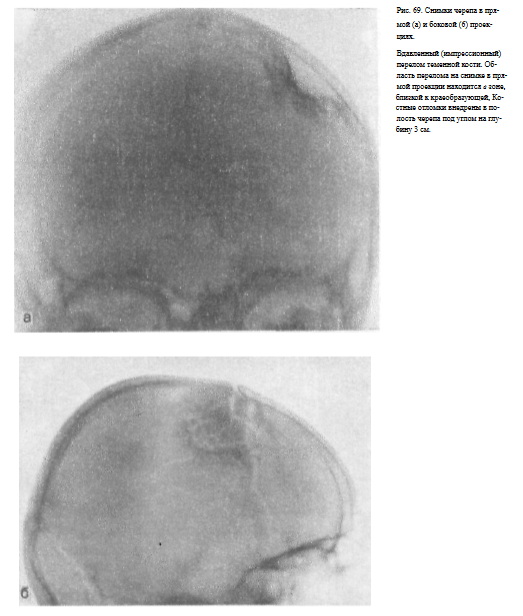

В таких случаях для суждения о характере повреждения кости дополнительных снимков не требуется (рис. 69, а, б).

Критерии правильности технических условий съемки и правильности выведения исследуемого участка кости в краеобразующее положение свидетельствует расположение изображения кончика индикатора у края наружной костной пластинки.

Наиболее частые ошибки при выполнении снимка: неправильный подбор технических условий и неправильное положение головы при съемке (зона поражения не выведена в краеобразующее положение).

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ КОСТЕЙ ОСНОВАНИЯ ЧЕРЕПА РЕНТГЕНОГРАФИЯ ВИСОЧНОЙ КОСТИ

Для исследования височной кости и уха применяют прицельные снимки в косой проекции (по Шюллеру), в осевой проекции (по Майеру) и в поперечной проекции (по Стенверсу). В качестве одномоментных снимков височных костей используют снимки черепа в прямой передней обзорной проекции, снимки черепа в задней полуаксиальной и аксиальной проекциях.

Одномоментные снимки пирамид, как правило, дают лишь общее представление об их строении. Для выявления некоторых деталей анатомического строения височных костей и уха применяют томографическое исследование.

СНИМКИ ВИСОЧНОЙ КОСТИ В КОСОЙ ПРОЕКЦИИ (ПО ШЮЛЛЕРУ)

Назначение снимка. Снимок используют для изучения структуры сосцевидного отростка, выявления аномалий развития височной кости, оценки состояния височно-нижнечелюстного сустава и определения продольных переломов височной кости.

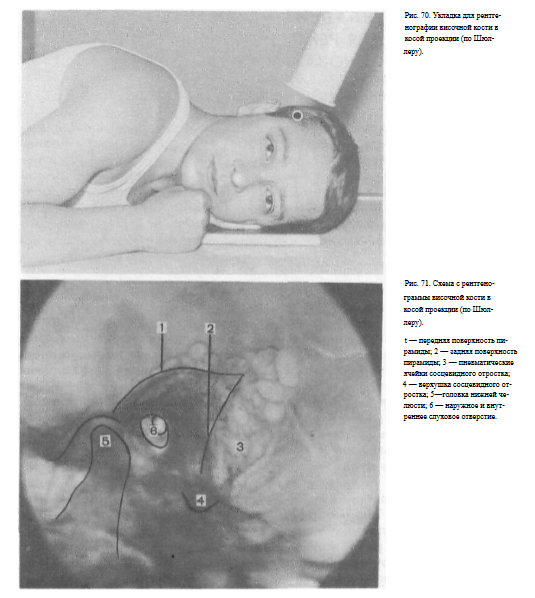

Укладка больного для выполнения снимка. Больной лежит на животе. Голову поворачивает в снимаемую сторону с таким расчетом, чтобы срединная сагиттальная плоскость головы располагалась параллельно, а плоскостушной вертикали и физиологической горизонтали — перпендикулярно плоскости стола. Сжатую в кулак кисть руки, обращенной в сторону рентге-новской трубки, больной подкладывает под подбородок для удержания головы в заданном положении. Рука, соответствующая стороне съемки, вытянута вдоль туловища. Таким образом, голове больного придается такое же положение, как при выполнении снимка черепа в боковой проекции. Кассета размером 18X24 см расположена на столе в поперечном положении.

Свободную половину Поочередно перекрывают листом просвинцованной резины. Поверх кассеты помещают неподвижную отсеивающую решетку.

Ушную раковину на снимаемой стороне отгибают вперед. Наружное слуховое отверстие помещают на 1—2 см выше центра экспонируемой половина кассеты. Можно выполнять снимки, используя подвижную решетку снимочного стола. Тогда каждый сосцевидный отросток подлежит рентгенографии на отдельной кассете размером 1 ЗХ 1 8 см, расположенной в кассетодержа-теле в поперечном положении. Трубку скашивают в каудальном направлении, и пучок рентгеновского излучения направляют под углом 30° к вертикали на наружное слуховое отверстие снимаемой стороны (рис. 70).

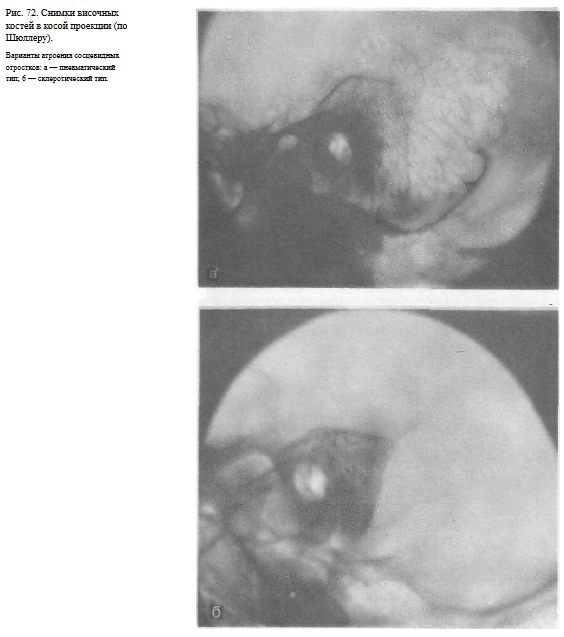

Информативность снимка. На снимке отображаются передняя и задняя поверхности пирамиды височной кости, верхушка сосцевидного отростка, его пневматические ячейки, височно-нижнечелюстной сустав. Яркое просветление с четкими краями в центре изображения пирамиды обусловлено проекционно совпадающими наружным и внутренним слуховыми отверстиями (рис. 71). Снимок дает возможность оценить строение сосцевидного отростка и выявить изменения, связанные с развитием воспалительного процесса или опухоли. Необходимо иметь в виду, что у здоровых людей встречаются два варианта строения сосцевидного отростка: пневматический и склеротический (рис. 72, а, б).

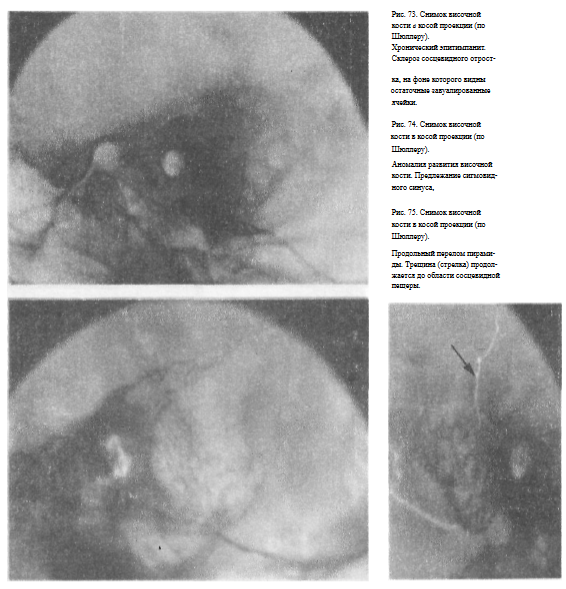

Склеротический сосцевидный отросток может быть также результатом хронического воспаления. При воспалительном процессе прозрачность ячеек снижается, перегородки между ними разрушаются; нарастает склероз, на фоне которого иногда видны остаточные завуалированные ячейки (рис. 73) или полости.

Снимок височной кости по Шюллеру позволяет определить аномалии строения височной кости, которые имеют значение при проведении оперативного вмешательства. Среди различных видов аномалий наибольшее практическое значение имеет предлежание сигмовидного синуса — смещение его вперед, вглубь пирамиды (рис. 74). На снимке по Шюллеру хорошо виден височно-нижнечелюстной сустав. Поэтому данный снимок может быть использован для изучения этого сустава.

При травмах черепа вертикально идущие трещины теменно-височной области нередко переходят на основание черепа, приводя к продольному перелому пирамиды с повреждением структур среднего уха. Эти изменения также могут быть выявлены на снимке по Шюллеру (рис. 75).

Критерии правильности технических условий съемки и укладки. На снимке должна выявляться структура костей, видны тонкие перегородки между пневматическими ячейками. Правильность укладки определяется совпадением изображений наружного и внутреннего слуховых отверстий.

Наиболее частые ошибки при выполнении снимка. При неправильной укладке и неправильной центрации пучка излучения наружное и внутреннее слуховые отверстия не совпадают друг с другом. В таких случаях искажается изображение отдельных частей пирамиды и сосцевидного отростка.

Назначение снимка. Снимок используют главным образом для изучения состояния среднего уха, в основном сосцевидной пещеры (антрума). При травмах (в случае продольного перелома пирамиды) снимок дает возможность определить поражение структур среднего уха.

Укладка больного для выполнения снимка. Больной лежит на спине, руки вытянуты вдоль туловища. Подбородок слегка приведен к груди. Голову больного поворачивают в сторону таким образом, чтобы срединная сагиттальная плоскость образовала с плоскостью стола угол 45°, а плоскость физиологической горизонтали была перпендикулярна плоскости стола.

Ушную раковину отгибают кпереди. Кассету размером 13X18 см на клиновидной подставке подкладывают под исследуемое ухо с таким расчетом, чтобы она располагалась по отношению к плоскости стола под углом 15°, открытым кнаружи. Наружное слуховое отверстие исследуемой стороны должно находиться по средней линии кассеты на 3 см выше ее центра. Используют узкий тубус или формируют поле необходимых размеров с помощью щелевой диафрагмы. Фокусное расстояние — 80—100 см.

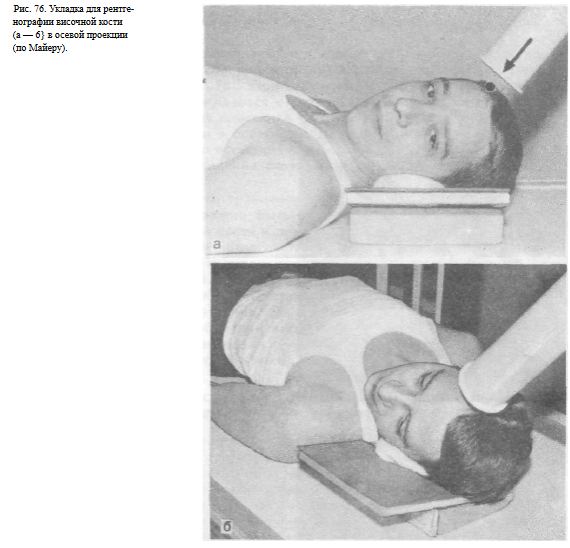

Для стабильного удержания головы под затылок больного подкладывают мешочки с песком. Рентгеновскую трубку скашивают в каудальном направлении, и пучок рентгеновского изучения направляют под углом 45° через лобный бугор противоположной стороны на наружное слуховое отверстие исследуемого уха(рис. 76, а, б).

В заданном положении длинная ось исследуемой пирамиды располагается почти перпендикулярно по отношению к кассете, а резко скошенный в каудальном направлении пучок излучения отбрасывает ее изображение вниз, резко проекционно увеличивая верхушку пирамиды.

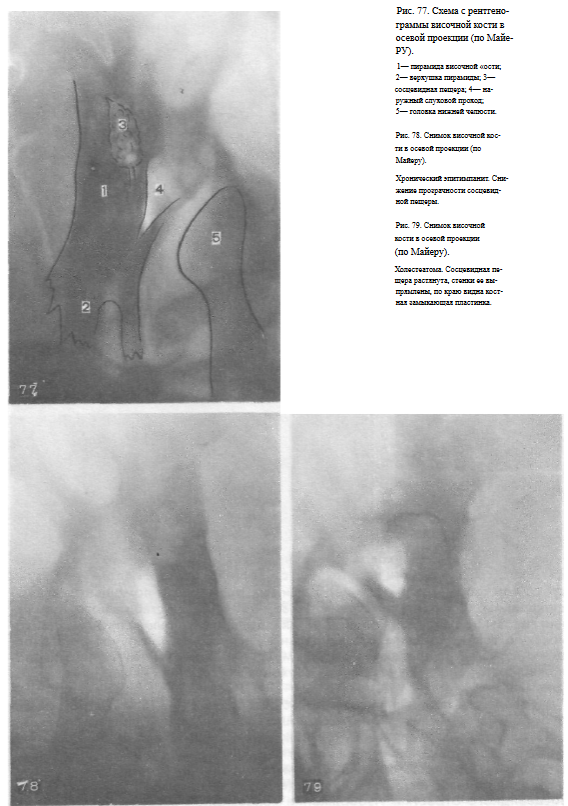

Информативность снимка. На снимке височной кости по Майеру четко определяется сосцевидная пещера (антрум) — наиболее крупная ячейка сосцевидного отростка. Изображение сосцевидной пещеры располагается рядом с задней стенкой наружного слухового прохода и представляется просветлением с волнистыми контурами, на которое наслаиваются мелкие оздухоносные ячейки, расположенные вокруг него. Кверху от сосцевидной пещеры определяется пневматическая структура сосцевидного отростка (рис. 77).

При хронических воспалительных процессах изображение сосцевидной пещеры резко меняется: снижается ее прозрачность, вокруг нее развивается склероз кости (рис. 78). При развитии холестеатомы сосцевидная пещера, как правило, растягивается, стенки ее выпрямляются, по краю образуется четкая замыкающая пластинка (рис. 79).

Снимок височной кости в осевой проекции (по Майеру) дает возможность определить характер проведенной на среднем ухе операции, а такжеустановить степень повреждения структур среднего уха при продольном переломе пирамиды.

Критерии правильности технических условий съемки и правильности укладки. Изображение должно быть резким, с отчетливым выявлением деталей строения височной кости и пневматических ячеек. При правильной укладке пирамида имеет прямоугольную форму, длина ее приблизительно в 2 раза больше ширины. На уровне головки нижней челюсти определяется просветление треугольной формы с резкими контурами, представляющее отображение наружного слухового прохода, чуть выше задней стенки которого видно второе просветление, обусловленное сосцевидной пещерой.

Наиболее частые ошибки при выполнении снимка. При неправильной укладке и неправильной центрации пучка излучения изображение пирамиды укорочено, наружный слуховой проход и сосцевидная пещера неразличимы.

СНИМКИ ВИСОЧНОЙ КОСТИ В ПОПЕРЕЧНОЙ ПРОЕКЦИИ (ПО СТЕНВЕРСУ)

Назначение снимка. Снимок височной кости в поперечной проекции (по Стенверсу) предназначен для изучения пирамиды височной кости, ее верхушки и внутреннего слухового прохода главным образом с целью выявления опухоли мостомозжечкового угла. Снимок используется также для определения поперечного перелома пирамиды.

Укладка больного для выполнения снимка. Больной лежит на животе, руки вытянуты вдоль туловища либо подложены под грудь.

Голова повернута в сторону таким образом, чтобы срединная сагиттальная плоскость ее составляла с плоскостью стола угол в 45°.

Подбородок прижат к передней поверхности шеи. Плоскость физиологической горизонтали перпендикулярна плоскости стола. Кассету размером 18X24 см помещают в поперечном положении, сверху перекрывают неподвижной отсеивающей решеткой.

Поочередно экспонируют правую и левую половины кассеты, экранируя другую половину листом просвинцованной резины.

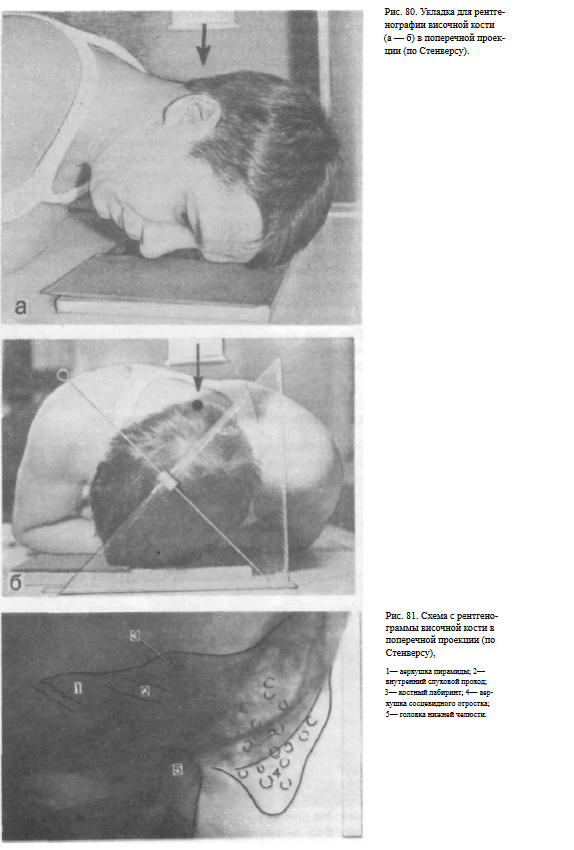

Можно использовать подвижную решетку стола, располагая кассету в кассетодержателе. Больной прилежит к кассете верхнеглазничным краем, скуловой костью и кончиком носа. Наружное слуховое отверстие должно находиться на 2 см ниже центра экспонируемой половины кассеты (рис. 80, а, 6).

Рентгеновскую трубку скашивают в краниальном направлении, и пучок рентгеновского излучения направляют под углом 10° в центр экспонируемой половины кассеты. Используют узкий тубус или формируют поле необходимых размеров с помощью щелевой диафрагмы. Фокусное расстояние — 80—100 см.

Информативность снимка. На снимке хорошо видна пирамида височной кости, включая ее верхушку, без значительных проекционных искажений (рис. 81, а, б). Четко определяются контуры внутреннего слухового прохода.

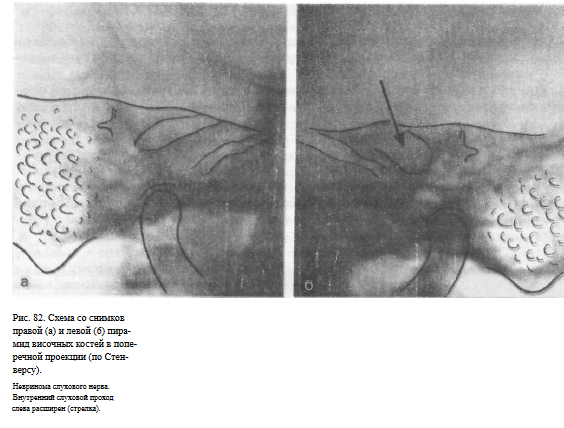

Нередко изменение внутреннего слухового прохода может быть установлено только путем сопоставления с данными аналогичного снимка противоположной стороны. Поэтому снимки височных костей в поперечной проекции (по Стенверсу) обязательно выполняют с обеих сторон при одинаковых физико-технических условиях съемки. Расширение внутреннего слухового прохода при соответствующей неврологической симптоматике свидетельствует о наличии невриномы слухового нерва (рис. 82, а, б). На снимках видны также лабиринт и улитка, однако распознать возникающие здесь изменения по снимкам не удается.

Критерии правильности технических условий съемки и правильности укладки. При правильно подобранных технических условиях съемки должна кости. Контуры кости должны быть резкими.

При правильной укладке изображение пирамиды имеет удлиненную треугольную форму; длинная ось ее примерно в 2 раза превышает высоту, измеренную на уровне костного лабиринта. Четко выявляются верхушка и внутренний слуховой проход.

Наиболее частые ошибки при выполнении снимка. При неправильном угле наклона головы и неправильной центрации пучка излучения изображение пирамиды укорочено, верхушка ее перекрывается тенью наружной стенки глазницы, а внутренний слуховой проход неразличим

РЕНТГЕНОГРАФИЯ ТУРЕЦКОГО СЕДЛА

Турецкое седло, как правило, хорошо видно на снимке черепа в боковой проекции, а его спинка — на снимках черепа в лобной и задней полуаксиальной проекциях.

Однако для более четкого отображения деталей турецкого седла прибегают к прицельным снимкам и томографии.

ПРИЦЕЛЬНЫЙ СНИМОК ТУРЕЦКОГО СЕДЛА В БОКОВОЙ ПРОЕКЦИИ

Назначение снимка — уточнение деталей строения турецкого седла в случаях недостаточно четкого его изображения на снимках черепа в боковой проекции или при патологических изменениях.

Укладка больного для выполнения снимка и центрация пучка излучения такие же , как при выполнении снимка черепа в боковой проекции.

Более четкое изображение деталей турецкого седла достигается применением узкого тубуса или тщательным диафрагмированием пучка излучения с помощью щелевой диафрагмы .

Информативность при цельных снимков турецкого седла при выявлении патологических его изменений достаточно высокая.

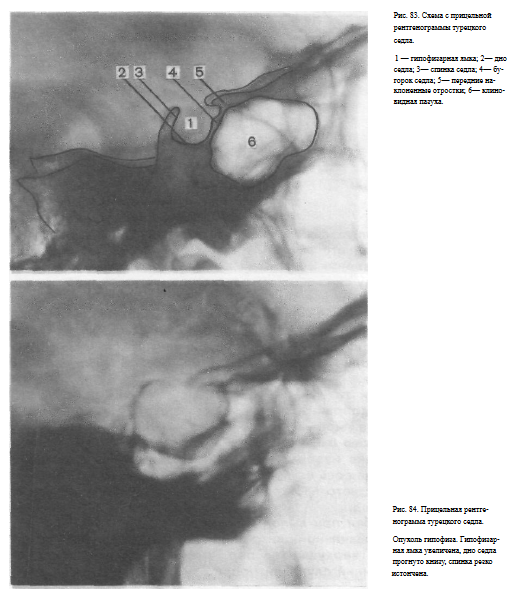

В норме на прицельном снимке турецкого седла видны гипофизарная ямка , но седла, е г о спинка, бугорок седла, передние наклоненные отростки, клиновидная пазуха(рис. 83). При опухолях гипофиза определяются увеличение размеров и изменение формы турецкого седла, выпрямление и истончение спинки и некоторые другие изменения (рис. 84).

Критерии правильности технических условий съемки и правильности укладки. Контуры деталей турецкого седла должны быть четкими и резкими. При правильной укладке изображение структурных образований правой и левой половины седла накла-дывается друг на друга, и на снимке видно изображение одного переднего наклоненного отростка, определяется один контур дна турецкого седла.

Наиболее частыми ошибками при выполнении снимка является несимметричная укладка и неточная центрация пучка излучения.

При этом детали изображения правой и левой половины турецкого седла не совпадают друг с другом , что обусловливает их

«раздвоение» на снимке .
