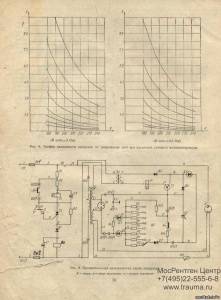

Электрическая схема рентгеновского аппарата 8Л3.

Рентгеновский аппарат 8Л3

10.09.2015

Рентгеновский аппарат 8Л3

Предназначен для проведения рентгенографии нетранспортабельных больных в условиях больничных палат.

Рентгеновский аппарат 8Л3 является морально устаревшим.

Предназначен для проведения рентгенографии нетранспортабельных больных в условиях больничных палат.

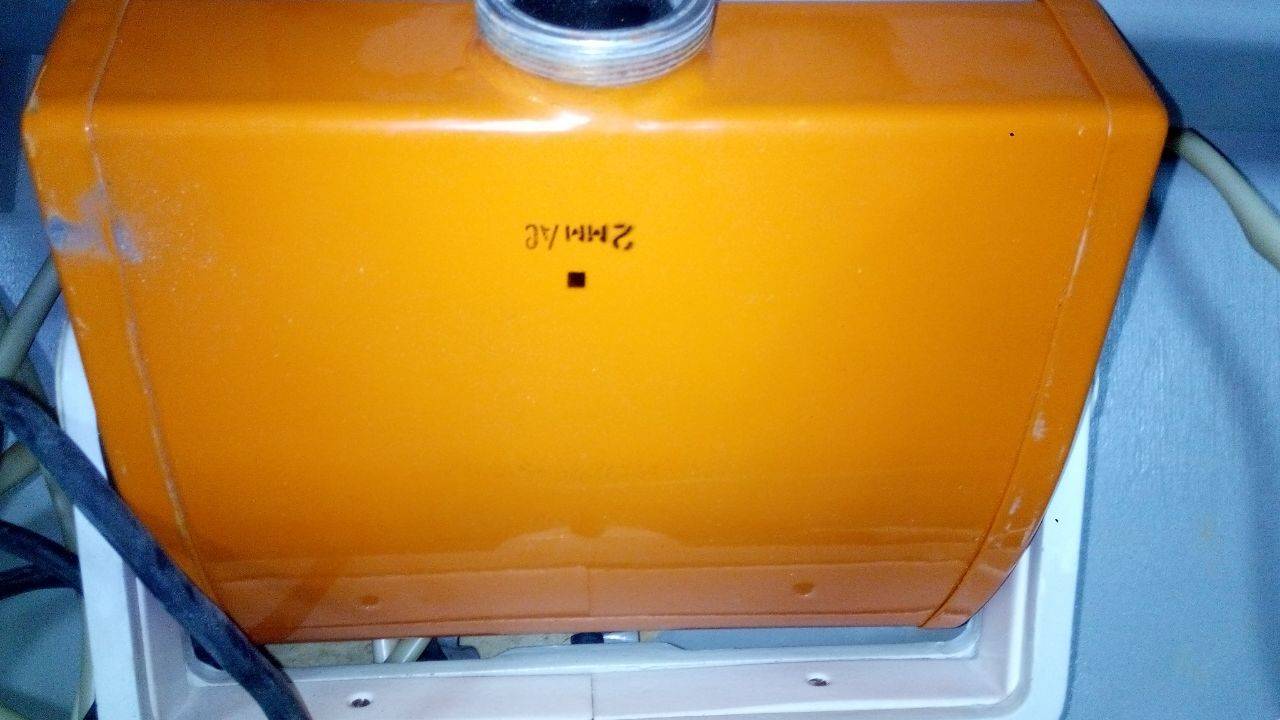

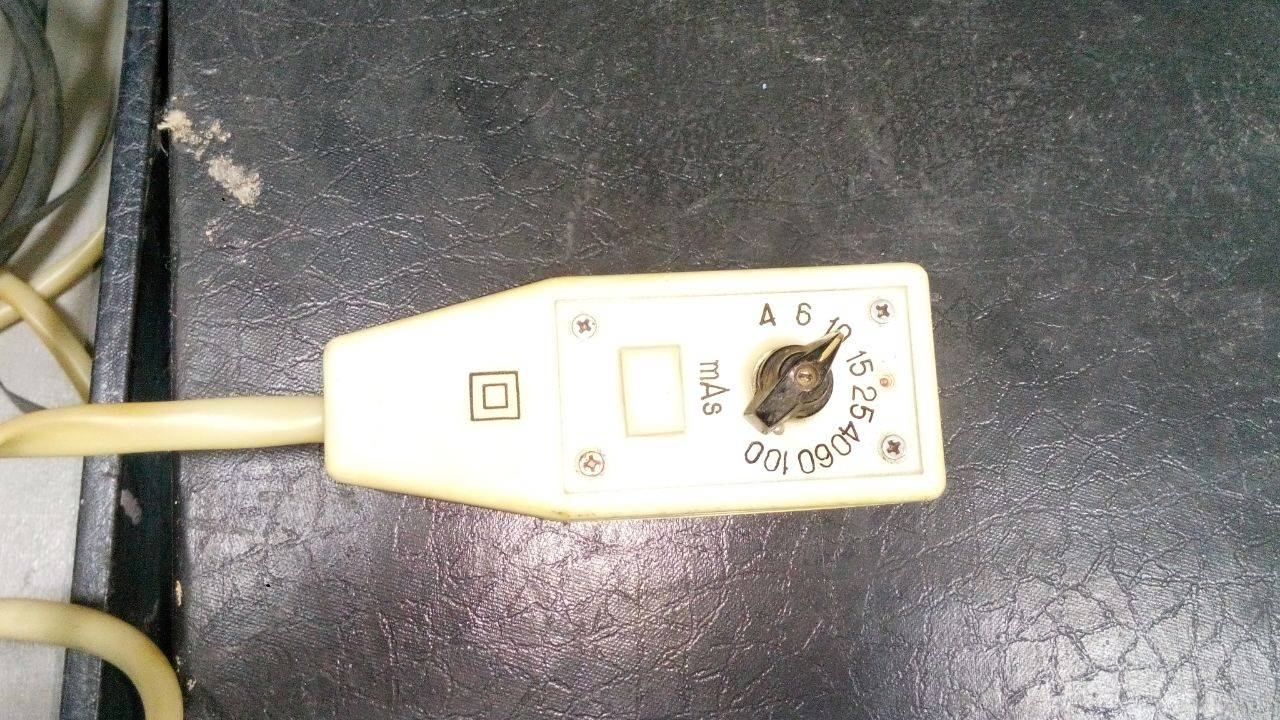

Конструктивно аппарат выполнен в виде блок - трансформатора на передвижном штативе. Включение высокого напряжения при снимке производится с помощью пульта на длинном выносном шнуре. На его панели расположены переключатель миллиамперсекунд, кнопка снимков и индикатор включения высокого напряжения.

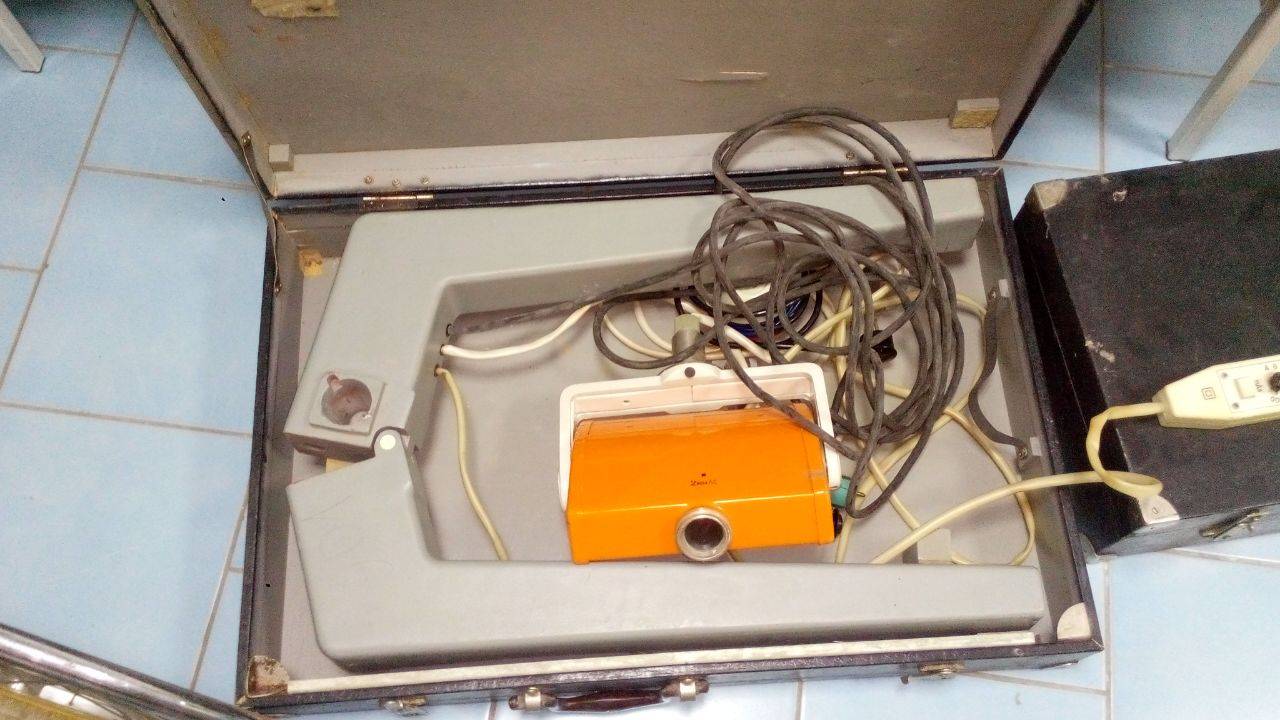

Аппарат состоит из штатива, блок-трансформатора и пульта управления, соединенных между собой и к сети посредством кабелей и проводов.

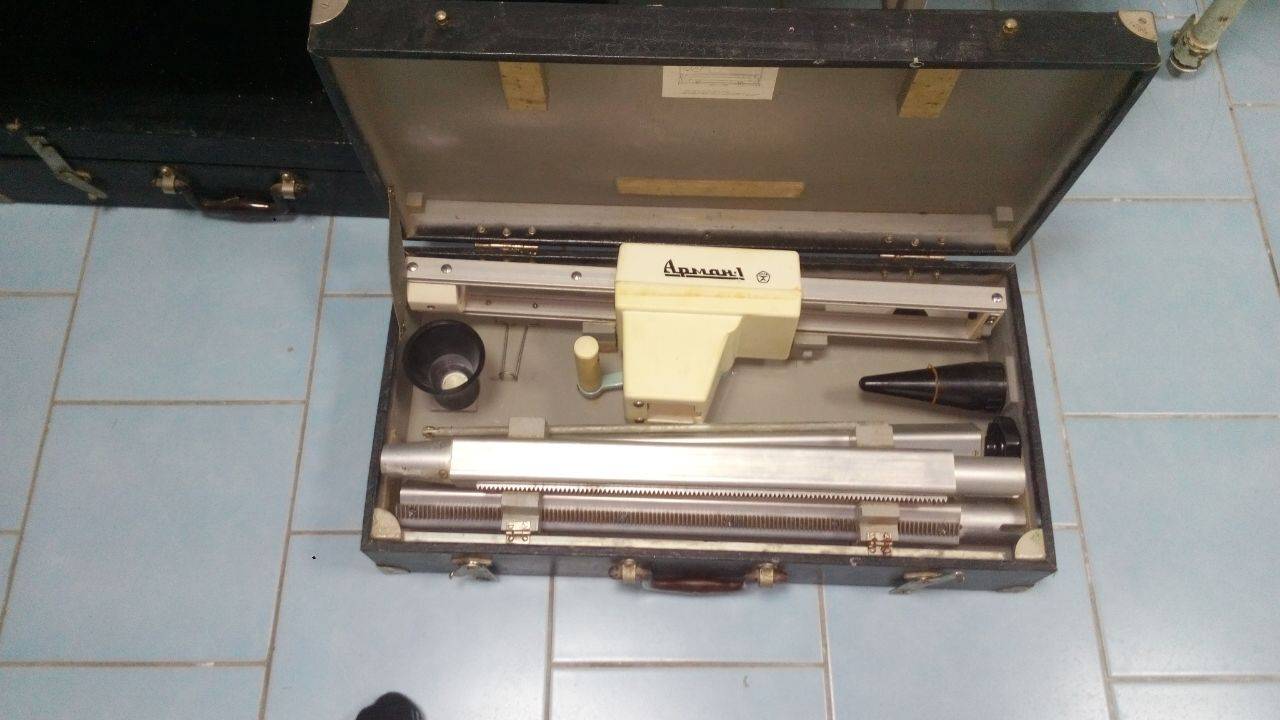

Штатив аппарата обеспечивает перемещение фокуса трубки по высоте от 1750 мм от пола до 360 мм от пола, а также горизонтальное перемещение фокуса трубки относительно колонны при направлении выходного окна вниз в пределах от 400 до 620 мм. Блок-трансформатор имеет возможность поворота в вилке на 30° к колонне, на 210° от колонны и вокруг оси вилки на +180° от положения для снимков при направлении пучка лучей вниз. Тубус для снимков на кассету обеспечивает поле облучения диаметром 38 см на расстоянии 70 см от фокуса трубки. Тубус для зубных снимков обеспечивает поле облучения диаметром 4,5 см на расстоянии 12,5 см от фокуса трубки.

Основание аппарата состоит из двух литых алюминиевых лап и расположено на четырех самоориентирующихся колесиках. Оно вмещает большую часть электрической схемы аппарата.

Перемещение блок-трансформатора достигается перемещением каретки. Вертикальное ее перемещение происходит по зубчатой рейке, расположенной на боковой поверхности колонны посредством зубчатого механизма с самоторможением. Перемещение блок-трансформатора в горизонтальном направлении осуществляется с помощью горизонтальной каретки.

Технические характеристики:

Питание от сети переменного тока 220 В, 50 Гц
Рентгеновская трубка (тип) 1,6 БДМ 9-90
Размер оптического фокуса трубки, мм 2 х 2
Установки реле миллиамперсекунд, мАс 4; 6; 10; 15; 25; 40; 60; 100
Анодный ток трубки, мА от 5 до 30
Рабочее напряжение аппарата, кВ 75 + 3
При номинальных параметрах сети аппарат обеспечивает напряжение на трубке 75 + 3 кВ при анодном токе 18 + 2 мА
Масса аппарата, кг 35
