07.03.2025

Высвобождение антибиотиков из материалов для замещения постостеомиелитических дефектов кости

ВВЕДЕНИЕ

В настоящее время для замещения костных дефектов, образующихся при удалении остеомиелитических очагов, широко применяют различные материалы, насыщенные антибиотиками [1, 2]. Это позволяет наиболее эффективно купировать локальный инфекционный процесс, тем самым снижая зависимость от системных антибиотиков [3-5]. Основным материалом, используемым для этих целей, является полиметилметакрилат (ПММА) (т.н. костный цемент) [6]. Накопленный опыт применения ПММА как носителя антибиотиков указывает на ряд недостатков при решении задач купирования остеомиелитического очага. В частности, к ключевым недостаткам относят особенности кинетики высвобождения антибиотика из материала, когда большая его часть высвобождается в течение первых суток после имплантации, что вызывает риски реинфицирования пациентов в отдаленный период, а также повышает токсическую нагрузку на организм, при этом присутствует дополнительный фактор — сложность удаления данного материала [7, 8]. Эти обстоятельства позволяют сохранять актуальность проблемы поиска основного материала (носителя) для замещения костных дефектов, который обеспечивал бы пролонгированное высвобождение антибиотиков в терапевтических объемах в течение продолжительного периода [9-11]. В этом плане для решения таких задач перспективным материалом является отечественный материал Рекост (РЗН 2014/1646, дата гос. регистрации 03.07.2014, бессрочно) [12] на основе полимеров полиуретанового ряда [13].

Цель работы — сравнить кинетику высвобождения антибиотиков из материала на основе полимеров полиуретанового ряда для замещения постостеомиелитических дефектов кости.

МАТЕРИАЛЫ И МЕТОДЫ

Таким образом, нами показано, что объемы высвобождающихся антибиотиков зависят как от их концентрации в материале, так и от природы самого материала. Для оценки вероятных клинических приложений полученных данных далее нами проведено сопоставление количеств элюированного антибиотика со значениями минимальной подавляющей концентрации (МПК) для основных классов микроорганизмов. Значения МПК взяты из данных «Европейского комитета по определению чувствительности к антимикробным препаратам. Таблицы пограничных значений для интерпретации значений МПК и диаметров зон подавления роста. Версия 13.0, 2023» (https:// ammet.crie.ru/upload/iblock/4c9/od4c56ltfmoaatnvk6d8i1n1r4mg1cj8/v_13.0_Breakpoint_Tables_RU_ Translation.pdf). Согласно справочнику для цефотаксима и меропонема по отношению к Staphylococcus spp. МПК составляет 4 мг/л, для ванкомицина по отношению к Staphylococcus spp. — 2 мг/л, по отношению к Enterococcus spp. — 4 мг/л, для меропонема по отношению к Pseudomonas spp. — 2 мг/л.

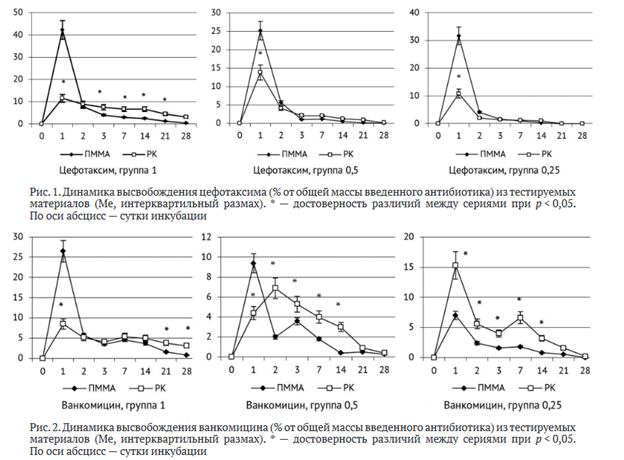

Обнаружено, что концентрация цефотаксима, превышающая МПК в отношении Staphylococcus spp., в элюате из образцов серии РК поддерживалась дольше, чем для образцов серии ПММК в группах 1 и 0,5, удерживаясь соответственно 56 и 7 суток (табл. 2). В образцах группы 0,25 концентрация цефотаксима, превышающая МПК, отмечалась в элюате только в течение первых двух суток инкубации в серии ПММА и первых суток в серии с РК.

Концентрация в элюате ванкомицина выше МПК в отношении Staphylococcus spp. и Enterococcus spp. из образцов серии РК поддерживалась дольше, чем в серии с ПММА во всех изученных группах. Концентрация меропенема выше МПК в отношении Staphylococcus spp. в элюате из образцов серии РК и ПММК сохранялась в течение одинакового периода. По отношению к Pseudomonas spp. МПК была превышена в образцах серии РК в группах 1 и 0,5 и поддерживалась дольше относительно серии ПММА.

ОБСУЖДЕНИЕ

Полученные нами данные позволяют заключить, что объемы высвобождающихся антибиотиков и, соответственно, длительность сохранения МПК в элюатах определяются их содержанием в исходном материале и типом носителя. Показано, что объем элюируемого цефотаксима из материала серии ПММА был выше, чем из материала серии РК при всех концентрациях антибиотика. В свою очередь для ванкомицина и меропенема эта особенность наблюдалась только для образцов группе 1. Для групп 0,5 и 0,25 в серии РК отмечался больший объем высвобождающихся антибиотиков, чем из ПММА. Оценивая такой важный показатель как длительность удержания уровня антибиотиков в элюатах выше значений МПК очевидно, что в серии с РК высвобождение ванкомицина и цефатоксима в эффективной (терапевтической) концентрации было более пролонгировано. На этом фоне к дополнительным критериям в пользу РК можно отнести и то, что пролонгированное сохранение эффективных концентраций происходило на фоне меньшего объема высвободившегося антибиотика, что снижает токсическую нагрузку.

Наши данные для серии с ПММА вполне согласуются с данными других авторов [14]. Однако показатели элюции носителей, которые предлагаются в качестве аналога ПММА, существенно отличаются. Так достаточно вариабельные характеристики в части длительности элюции имеют разрабатываемые системы доставки антибиотиков, где носителем выступают кальций-фосфатные материалы. В частности, варьируя составом данного материала, исследователи добиваются длительности высвобождения антибиотиков в терапевтических объемах (выше значений МПК) от одних [15] до 18-34 суток [16, 17].

Применение искусственных полимеров, в частности сополимера полимолочной и полигликолевой кислоты (PLGA), в качестве носителя выглядит достаточно перспективным за счет того, что материал деградируем, имеет достаточную механическую прочность и может быть использован для создания SD-моделей замещаемого дефекта [18]. Однако имеющиеся исследования демонстрируют, что высвобождение антибиотиков из данного материала в основном происходит в течение первых двух дней [19, 20].

В плане биодеградируемости стоит отметить материалы натурального происхождения. Так, практически полное высвобождение клиндамицина или гентамицина из гидрогеля коллагена человеческого происхождения происходило в течение 18 часов [21]. Использование хитозана в качестве носителя повышает длительность элюции, но её скорость зависела от природы антибиотика: цефатоксим высвобождался в течение 3 суток, гентамицин и линкомицин — 15 [22].

Попытки повышения длительности элюции антибиотиков в терапевтических дозах привело исследователей к разработке материалов комбинированного состава. Так, материал на основе коллагена и гидроксиапатита показал элюцию ванкомицина в течение 28 дней [23], элюция ципрофлоксацина из гидрогеля на основе карбоксиметилрезистентного крахмала и полиакриловой кислоты — 3 суток [24], элюция ампициллина из нанокомпозитов хитозан/крахмал — в течение суток [25].

Разрабатываются и новые потенциальные носители: нанокомпозитные гидрогели, содержащие полиакриламид/декстран, содержащие углеродные квантовые точки [26], гидрогели на основе аспарагиновой кислоты/акриламида [27], ион-содержащие носители [28], молекулярно- импринтированные полимеры, представляющие собой синтетические рецепторы [29].

В целом большинство из текущих исследований представлено работами, в которых попытка получения материалов с характеристиками пролонгированного высвобождения антибиотиков сводилась к поиску оптимальных химических составов. Поэтому достаточно интересным выглядит группа новых материалов, позволяющих регулировать кинетику высвобождения за счет изменения физико-химических параметров носителя. Так, группа авторов показала возможность регулировать скорость элюции антибиотика из оксидных нанотрубок путем модификации размеров этих нанотрубок [30]. Предложены носители, в которых высвобождение антибиотиков регулируется переменным магнитным полем [31]. Разработан гидрогель, скорость высвобождения антибиотиков из которого зависит от рН окружения и наличия в нём свободных радикалов [32].

Представленные данные показывают, что каждый материал имеет свой профиль элюции антибиотика и каждый из них может иметь свои показания, связанные с необходимостью либо пролонгированной элюции действующего вещества (хронический процесс), либо, наоборот, с необходимостью создания «ударной» концентрации в локальном объеме (острый процесс). При этом большая часть используемых и разрабатываемых материалов имеет ограничения по длительности элюции антибиотиков в эффективных концентрациях. В этом плане можно говорить о том, что материал на основе РК в части длительности элюции антибиотиков в терапевтических дозах имеет преимущества. По этому критерию РК соответствует аналогичным разрабатываемым материалам на основе кальций-фосфата.

В целом на основе выполненного исследования применение материала РК выглядит достаточно перспективным для использования в качестве носителя антибиотиков при замещении костных дефектов. При этом возможность достижения дозы высвобождающегося антибиотика выше значений МПК при меньших концентрациях лекарственных средств в материале позволит импрегнировать в состав материала несколько действующих веществдля повышения эффективности антибиотикотерапии. Такие исследования встречаются в литературе [33].

Несомненно, дизайн выполненного исследования имеет ограничения. В частности, проведённые модельные опыты должны быть подтверждены исследованиями на живых объектах, что требует последующих наблюдений.

ЗАКЛЮЧЕНИЕ

Таким образом, длительность высвобождения ряда антибиотиков в эффективных концентрациях из материала на основе полимеров полиуретанового ряда выше, чем из материала на основе ПММА. Эти характеристики делают перспективным применение исследуемого изделия для профилактики инфицирования при замещении постостеомиелитических дефектов кости.

Конфликт интересов. Не заявлен.

Финансирование. Работа выполнена в рамках темы государственного задания на осуществление научных исследований «Разработка временных биорезорбируемых антибактериальных носителей для замещения постостеомиелитических дефектов костей нижних конечностей» (2024-2026 гг.).

Теги: остеомиелит
234567 Начало активности (дата): 07.03.2025
234567 Кем создан (ID): 989
234567 Ключевые слова:  остеомиелит, костные дефекты, костный цемент, антибиотики, кинетика элюции
12354567899
