Атлас укладок при рентгенологических исследованиях (Кишковский А.Н.) - Глава 5 Часть 6

Выполнение снимков тазобедренных суставов в прямой проекции показано при различных заболеваниях сустава: воспалительных, в том числе туберкулезных поражениях; дегенеративно-дистрофических, аномалиях развития и др., а также при травмах.

НИЖНЯЯ КОНЕЧНОСТЬ. УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ТАЗА СНИМОК ТАЗА, В ПРЯМОЙ ЗАДНЕЙ ПРОЕКЦИИ

Снимок предназначен для изучения таза в целом, включая тазовые кости, крестец, копчик и тазобедренные суставы. Снимок применяют при травмах, аномалиях развития, опухолевых заболеваниях в основном с целью выявления метастазов, реже — при воспалительных заболеваниях.

При съемке тучных людей производят компрессию мягких тканей живота с помощью широкого пояса.

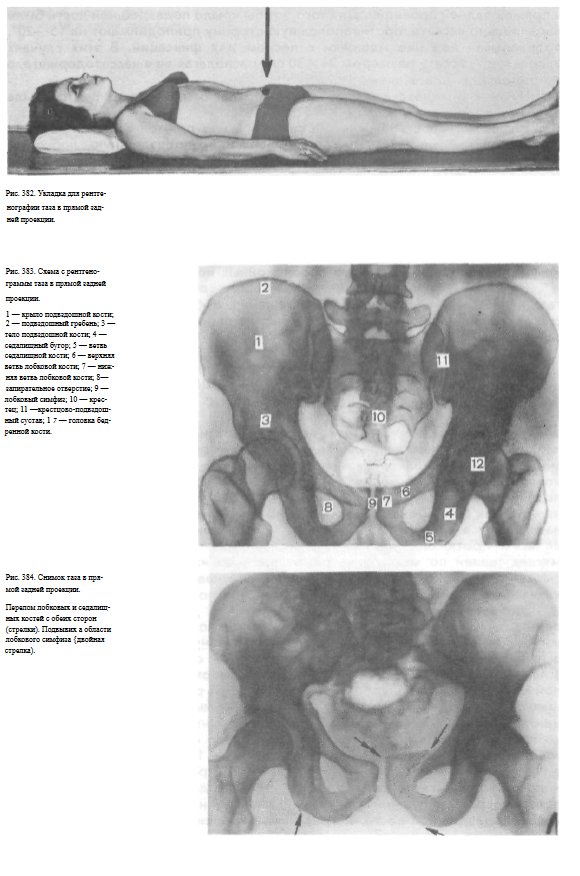

Пучок рентгеновского излучения направляют на точку пересечения линии, соединяющей верхние передние подвздошные ости со срединной линией. Фокусное расстояние — 100 см (рис. 382).

При необходимости может быть выполнен снимок одной тазовой кости в прямой задней проекции. Для того, чтобы крыло подвздошной кости было параллельно кассете, противоположную сторону приподнимают на 15—20°, подкладывая под нее мешочки с песком для фиксации. В этих случаях используют кассету размером 24X30 см, располагая ее в кассетодержателе
в продольном положении.

Пучок рентгеновского излучения направляют отвесно на центр крыла подвздошной кости.

  Информативность снимка. На снимке таза в прямой задней проекции хорошо видны обе тазовые кости, включающие подвздошную, лобковую и седалищную кости, а также нижние поясничные позвонки, крестец, копчик и тазобедренные суставы.

Выявляются крестцово-подвздошные суставы и лобковое сращение (рис. 383, 384).

На рентгенограмме одной тазовой кости в прямой задней проекции видны те же анатомические образования, что и на обзорном снимке таза.

Однако эта рентгенограмма дает возможность лучше выявить структуру крыла подвздошной кости без проекционных искажений.

  Критерием правильности укладки при обзорной рентгенографии таза является симметричность изображения: лобковое сращение соответствует срединной линии, размеры и конфигурация запирательных отверстий одинаковые с обеих сторон.

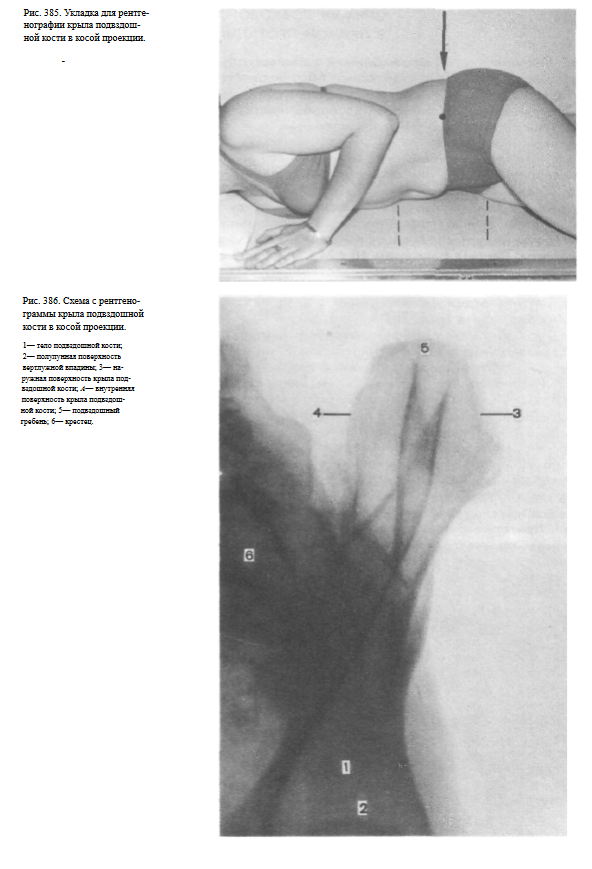

СНИМОК КРЫЛА ПОДВЗДОШНОЙ КОСТИ В КОСОЙ ПРОЕКЦИИ

  Назначение снимка. Снимок предназначен для изучения передней и задней поверхности крыла подвздошной кости. При переломах крыла снимок дает возможность выявить направление смещения отломков. При новообразованиях позволяет уточнить локализацию и степень разрушения подвздошных костей. Снимок в данной проекции более информативен, чем снимок таза в боковой проекции, когда обе тазовые кости проекционно наслаиваются друг на друга, и удается лишь ориентировочно и далеко не на всем протяжении проследить их контуры. Ввиду большого массива мягких тканей по ходу пучка рентгеновского излучения при выполнении снимка таза в боковой проекции качество получаемого снимка, как правило, низкое и в практической работе этот снимок почти не применяется,

СНИМКИ ЛОБКОВОГО СИМФИЗА В ПРЯМОЙ ПРОЕКЦИИ

  Назначение снимков. Снимки лобкового симфиза в прямой проекции выполняют при травматических повреждениях таза с целью выявления перелома лобковой дуги и нарушений соотношений в лобковом симфизе.

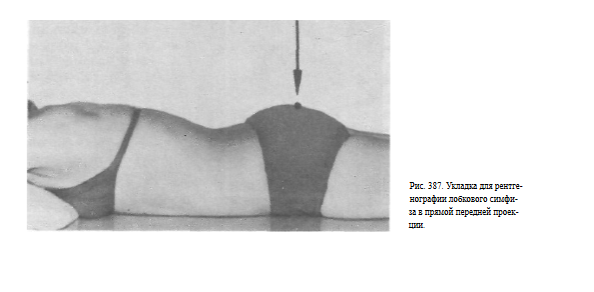

Лобковый симфиз более четко определяется на рентгенограммах, произведенных в прямой передней проекции, так как в таких случаях он ближе прилежит к пленке.

При невозможности уложить больного на живот, производят рентгенограмму лобкового симфиза в прямой задней проекции.

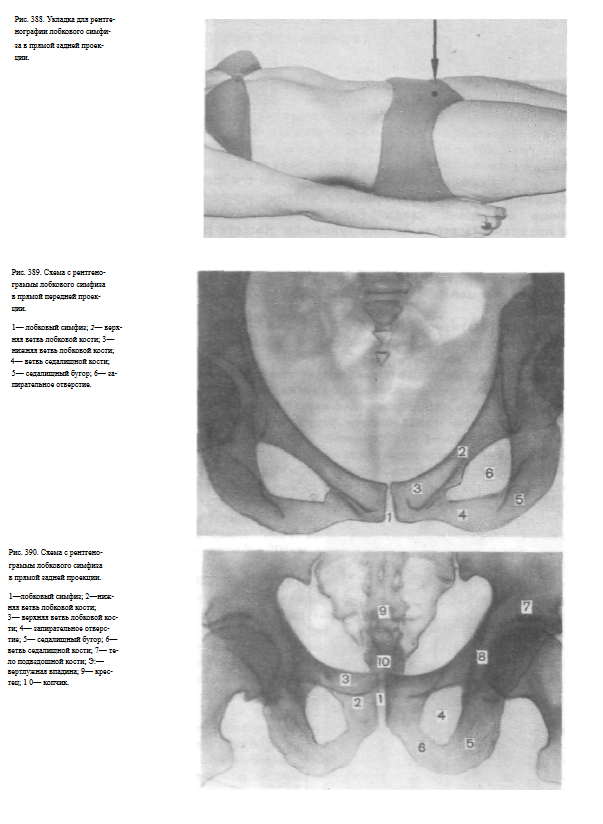

  Информативность снимков. На снимках симфиза в прямой передней и прямой задней проекциях выявляются верхние и нижние ветви лобковых костей, ветви седалищных костей; запирательные отверстия и вертикально расположенное просветление между нижними ветвями лобковых костей, обусловленное лобковым симфизом (рис. 389, 390). На снимке в прямой передней проекции все указанные анатомические образования отображены с минимальными проекционными искажениями, хорошо видна структура костей. На снимке в прямой задней проекции изображение резко проекционно увеличено, структура костей видна хуже.

  Критерием правильности укладки является симметричность изображения: просветление, обусловленное лобковым симфизом, находится по средней линии, запирательные отверстия имеют одинаковые формы и размеры.

СНИМОК ЛОБКОВОГО СИМФИЗА В АКСИАЛЬНОЙ ПРОЕКЦИИ

  Назначение снимка. Снимок применяют для выявления смещения в области лобкового симфиза в переднезаднем направлении при переломах таза, главным образом в тех случаях, когда снимки в прямой проекции оказываются малоинформативными.

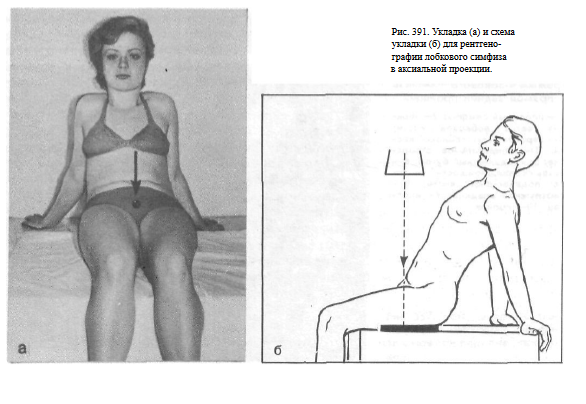

  Укладка больного для выполнения снимка. Больной сидит на столе.

Срединная плоскость тела перпендикулярна плоскости стола и соответствует его средней линии. Ноги свешены с короткого конца стола, слегка раздвинуты, стопы ротированы внутрь, упираются на подставку. Туловище отклонено кзади. Руки отведены назад, вытянуты, упираются в поверхность стола позади туловища. Кассета размером 18x24 см находится в кассетодержателе в поперечном положении. Передний край ее на 7—8 см выступает вперед от симфиза.

Пучок рентгеновского излучения направляют отвесно через лобковый симфиз на центр кассеты. Фокусное расстояние—100 см (рис. 391, а, б, в),

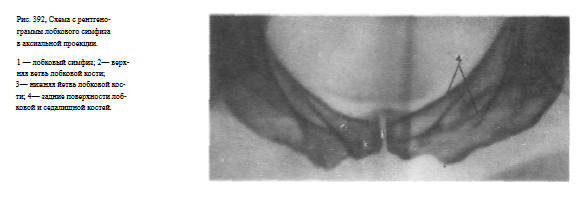

  Информативность снимка. На снимке определяются передние и задние поверхности лобковых и седалищных костей, проекционно наслаивающиеся друг на друга.

Хорошо видна вертикальная полоса просветления, ограниченная внутренними поверхностями вертикальных ветвей лобковых костей, обусловленная лобковым симфизом (рис. 392).

  Критерием правильности укладки являются симметричность изображения, раздельное отображение передней и задней поверхностей ветвей лобковой и седалищной костей.

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ТАЗОБЕДРЕННОГО СУСТАВА

 СНИМКИ ТАЗОБЕДРЕННОГО СУСТАВА В ПРЯМОЙ ПРОЕКЦИИ

  Назначение снимков. Выполнение снимков тазобедренных суставов в прямой проекции показано при различных заболеваниях сустава: воспалительных, в том числе туберкулезных поражениях; дегенеративнодистрофических, аномалиях развития и др., а также при травмах.

  Укладка больного для выполнения снимков. Существует несколько вариантов укладки для снимка тазобедренного сустава в прямой проекции: рентгенография одного тазобедренного сустава и сравнительная рентгенография обоих тазобедренных суставов на одной пленке, что чаще всего делают детям для сопоставления ширины суставной щели и положения головки бедренной кости с той и другой стороны.

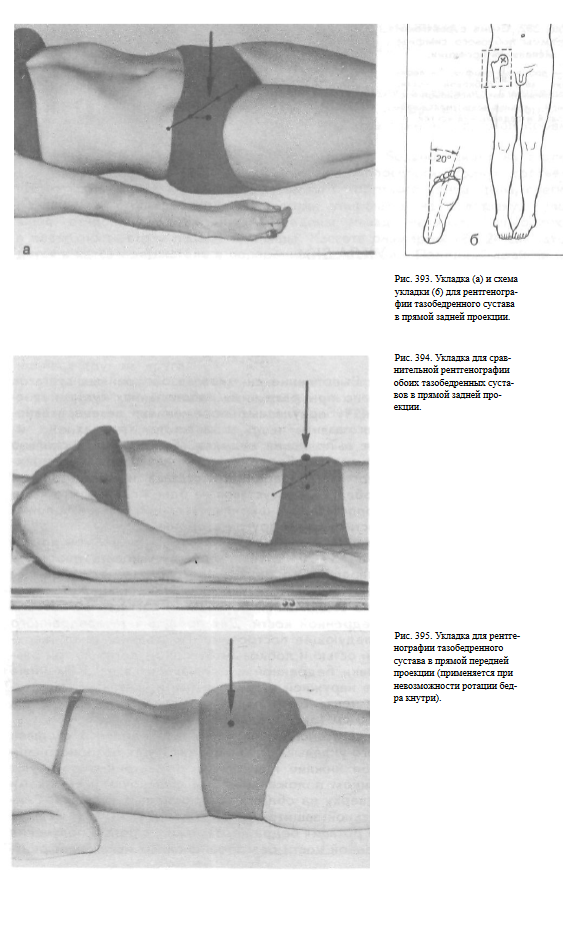

Фокусное расстояние — 100 см (рис. 393, а, б).

2. Для сравнительной рентгенографии обоих тазобедренных суставов в прямой проекции.больного укладывают так же, как и для обзорного снимка таза, но при этом обе нижние конечности симметрично ротируют внутрь на 10—20°. В заданном положении стопы фиксируют мешочками с песком, накладывая их сверху на область голеностопных суставов. Снимки производят с обязательной защитой гонад {рис. 394).

3. В тех случаях, когда ротация бедра невозможна, с целью получения изображения шейки бедренной кости без проекционных искажений рентгенографию тазобедренного сустава выполняют в прямой передней проекции. При этом больной лежит на животе. Противоположная половина таза приподнята на 15—20°, под нее для фиксации подложены мешочки с песком или валики. Проекция головки тазобедренного сустава соответствует середине кассеты, на нее отвесно и направляют пучок рентгеновского излучения (рис. 395).

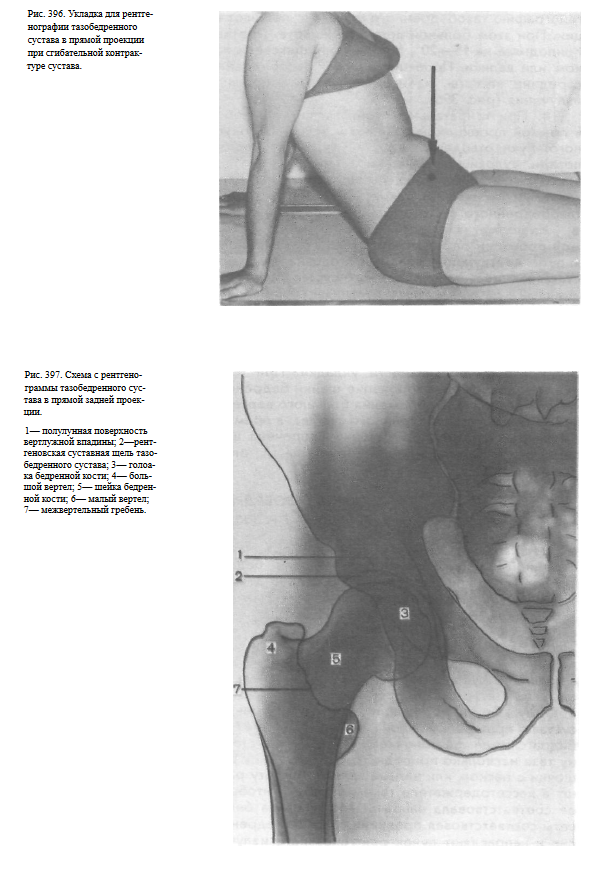

4. При сгибательной контрактуре в тазобедренном суставе снимок в прямой проекции выполняют в условиях полусидячего положения больного. Руки отведены назад и упираются ладонями в поверхность стола позади туловища. Ноги выпрямлены в коленных суставах, протянуты вдоль снимочного стола. Расположение кассеты и центрация пучка рентгеновского излучения такие же, как и при выполнении обычного снимка тазобедренного сустава в прямой проекции (рис. 396),

  Информативность снимков. На снимке тазобедренного сустава в прямой проекции определяются тело подвздошной кости, полулунная поверхность вертлужной впадины, головка бедренной кости, рентгеновская суставная щель тазобедренного сустава, шейка бедренной кости, большой и малый вертелы и межвертельный гребень. Хорошо видна своеобразная костная структура как в области тела подвздошной кости, так и в области шейки бедренной кости, где костные балки имеют веерообразное направление. Ниже вертелов видны контуры медиальной и латеральной поверхностей диафиза бедра, корковое вещество и мозговая полость (рис. 397).

СНИМКИ ТАЗОБЕДРЕННОГО СУСТАВА В БОКОВОЙ ПРОЕКЦИИ

  Назначение снимков. Снимки предназначены для отображения передней и задней поверхности головки бедренной кости, частично шейки, большого вертела и верхнего отдела диафиза бедра.

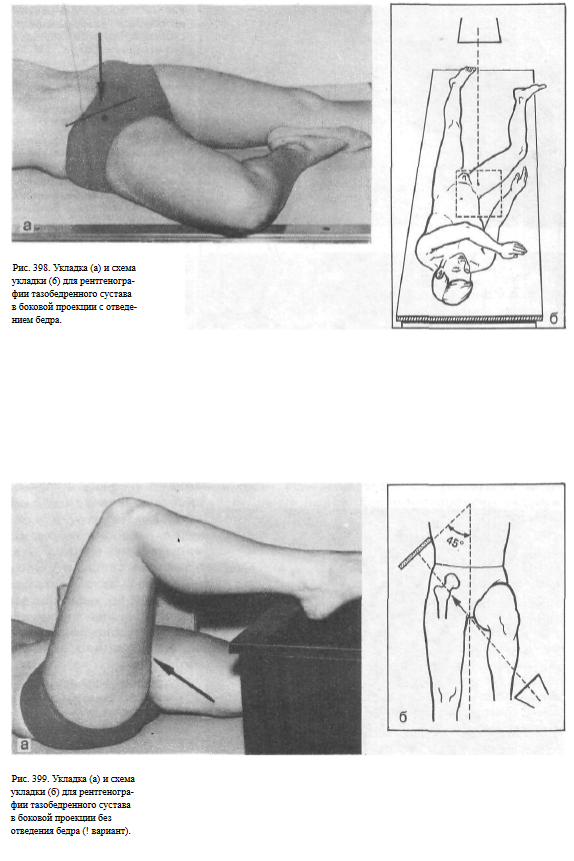

1. Рентгенография тазобедренного сустава в боковой проекции с отведением бедра. Больной лежит на спине. Исследуемую конечность сгибают в коленном суставе под углом 90°, максимально отводят в тазобедренном суставе в сторону. Бедро и голень наружной поверхностью прилежат к столу. Стопа подошвой касается внутренней поверхности коленного сустава противоположной конечности. Для более плотного прилегания бедра снимаемой конечности к плоскости стола противоположную сторону таза несколько приподнимают (на 10—15°), под нее подкладывают мешочки с песком или ватные валики. Кассету размером 24 х 30 см помещают в кассетодержателе таким образом, чтобы средняя продольная линия ее соответствовала направлению диафиза бедренной кости, а центр кассеты соответствовал проекции головки бедренной кости, на которую отвесно и направляют пучок рентгеновского излучения (рис. 398, а, б).

2. Рентгенография тазобедренного сустава в боковой проекции без отведения конечности производится в тех случаях, когда изменять положение конечности не рекомендуется (в случаях подозрения на перелом шейки бедра) или когда отведение в тазобедренном суставе невозможно в связи с различными заболеваниями сустава. Укладка может быть осуществлена двумя способами: а) больной лежит на спине. Исследуемая конечность вытянута, сагиттальная плоскость стопы перпендикулярна плоскости стола (стопа не отклонена ни кнутри, ни кнаружи). Противоположная конечность согнута в тазобедренном и коленном суставах под прямым углом, стопа лежит на специальной высокой подставке. Кассету располагают перпендикулярно плоскости стола у наружной поверхности исследуемого бедра таким образом, чтобы плоскость ее находилась под углом 40—50° к диафизу бедренной кости. При этом плоскость кассеты устанавливается параллельно плоскости шейки бедра. Верхним коротким ребром
кассета упирается в мягкие ткани области гребня подвздошной кости.

Кассету в заданном положении удерживает сам больной. Середине кассеты должен соответствовать большой вертел. В некоторых случаях проекция большого вертела оказывается расположенной ниже уровня центра кассеты. Тогда таз больного приподнимают на плоской подставке или поролоновых прокладках до необходимого уровня. Пучок рентгеновского излучения направляют со стороны внутренней поверхности бедра в горизонтальной плоскости латерально и вверх под углом 35—40° к плоскости диафиза бедра через шейку перпендикулярно плоскости кассеты в ее центр. Необходимо использовать неподвижную отсеивающую решетку.

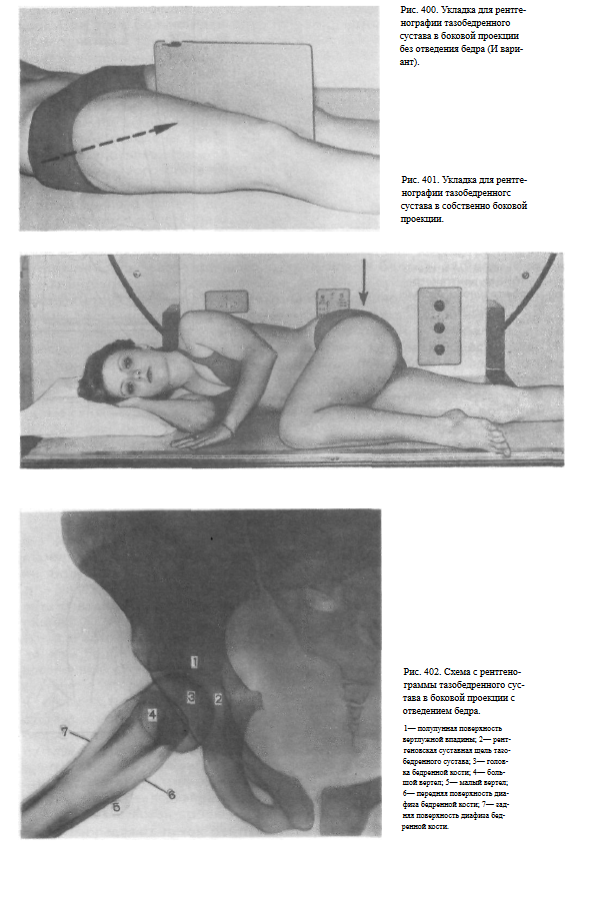

Фокусное расстояние — 60—80 см (рис. 399, а, 6); б) больной лежит на спине. Кассета размером 24 х 30 см установлена вертикально с упором на длинное ребро вплотную к внутренней поверхности бедра. Короткое ребро кассеты упирается в область паха. Пучок рентгеновского излучения направляют в горизонтальной плоскости сверху и снаружи под углом 30° к срединной сагиттальной плоскости в центр кассеты. Необходимо использовать неподвижную отсеивающую решетку (рис. 400, а, б).


середину расстояния между седалищным бугром и верхней задней остью подвздошной кости вышележащей стороны соответственно центру кассеты (рис. 401).

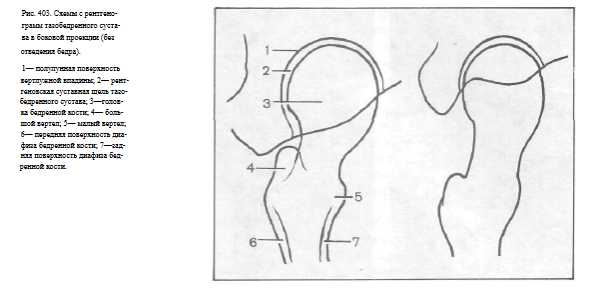

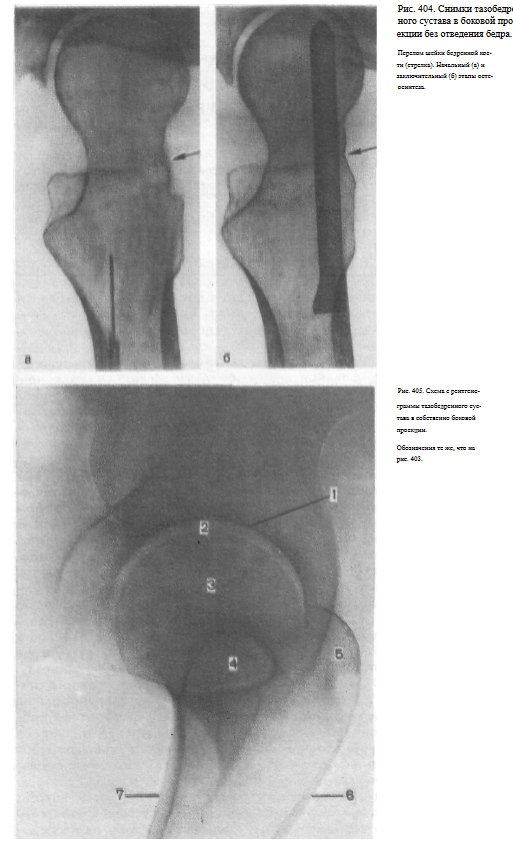

На снимках тазобедренного сустава в боковой проекции, выполненных без отведения бедра (рис. 403), в тех случаях, когда снимок выполнен без применения отсеивающей решетки, структура костей видна неотчетливо, однако основной ценностью этих снимков является то, что они дают возможность выявить перелом шейки бедра и направление смещения отломков, что очень важно при проведении остеосинтеза (рис. 404, а, б).
Рентгенограммы тазобедренного сустава в собственно боковой проекции также не достаточно структурны из-за большого массива мягких тканей, расположенных по ходу пучка рентгеновского излучения. Отображение анатомических образований области тазобедренного сустава на этом снимке выглядит по-другому, чем на снимках в боковой проекции при других вариантах укладки. В центре рентгенограммы выявляется вертлужная впадина в в.иде неполной окружности, отображающей передний, верхний и задний ее края. Головка бедренной кости имеет вид округлой плотной тени внутри этого кольцевидного образования (рис. 405). Смещение головки бедренной кости с выхождением за пределы краев вертлужной впадины легко различимо на этих снимках.
