Практически важным является отображение на снимке границы поясничного и крестцового отделов — здесь наиболее часто выявляются дегенеративно-дистрофические изменения. Болевой синдром нередко связан с поражением крестцово-подвздошных суставов. В связи с этим на снимке должно быть получено изображение позвоночника до уровня II — IV крестцовых позвонков.

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ПОЯСНИЧНО-КРЕСТЦОВОГО ОТДЕЛА ПОЗВОНОЧНИКА СНИМОК ПОЯСНИЧНО-КРЕСТЦОВОГО ОТДЕЛА ПОЗВОНОЧНИКА В ПРЯМОЙ ЗАДНЕЙ ПРОЕКЦИИ

Назначение снимка. Снимок предназначен для изучения всех поясничных позвонков. Практически важным является отображение на снимке грани

цы поясничного и крестцового отделов — здесь наиболее часто выявляются дегенеративно-дистрофические изменения. Болевой синдром нередко связан с поражением крестцово-подвздошных суставов. В связи с этим на снимке должно быть получено изображение позвоночника до уровня II — IV крестцовых позвонков.

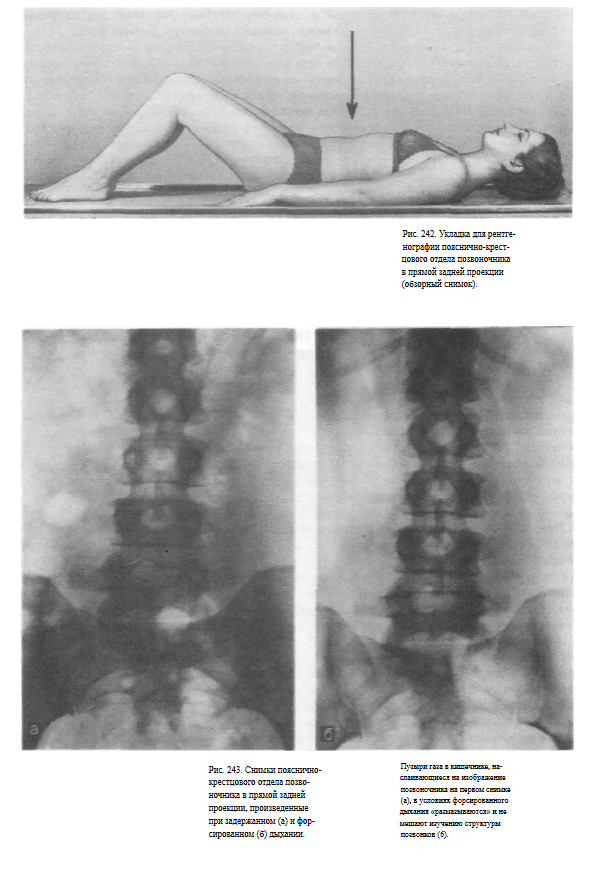

Укладка больного для выполнения снимка. Больной лежит на спине.

Срединная сагиттальная плоскость тела перпендикулярна плоскости стола и соответствует средней линии его деки. Для выпрямления поясничного лордоза ноги согнуты в коленных и тазобедренных суставах. Кассета 30X40 см (а при небольшом росте больного — 24X30 см) расположена в кассето-держателе в продольном положении, верхний край ее находится на уровне мечевидного отростка грудины. Пучок рентгеновского излучения направляют отвесно и центрируют на 3 см выше пупка, что соответствует уровню III поясничного позвонка (рис. 242).

Экспонирование пленки лучше всего производить без задержки дыхания. При форсированном дыхании размазываются тени пузырей газа в кишечнике, и они не мешают изучению структуры позвонков (рис. 243, а, б). В таких случаях при съемке нужно увеличивать время экспозиции за счет уменьшения силы анодного тока.

При выраженном лордозе поясничного отдела позвоночника сгибание ног в коленных и тазобедренных суставах не приводит к достаточно полному его выпрямлению, и поэтому изображения тел нижних поясничных позвонков проекционно накладываются друг на друга и плохо видны на снимке, а межпозвоночные диски между ними не выявляются вовсе.

В таких случаях предложены специальные укладки с максимальным сгибанием ног в коленных и тазобедренных суставах, разведением их в стороны и фиксацией в таком положении путем оттягивания в краниальном направлении широкими бинтами, охватывающими нижние отделы бедер. Однако такая укладка тяжела для больного и применяется крайне редко. Предложены две значительно более простые укладки, позволяющие получить изолированное изображение тел позвонков и межпозвоночных дисков в нижнем поясничном отделе:

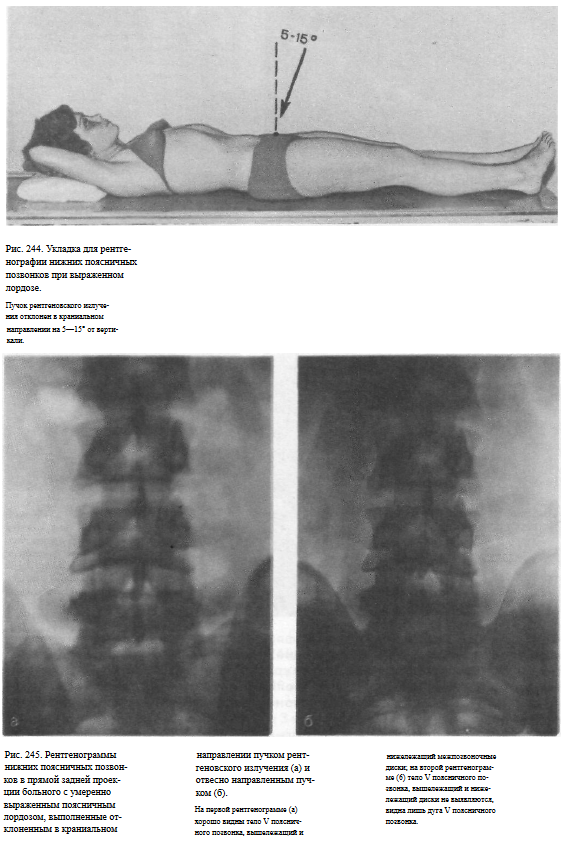

1. Больной лежит на спине. Ноги слегка согнуты в коленных и тазобедренных суставах. В зависимости от выраженности лордоза, определяемого по снимку в боковой проекции, выбирают угол наклона рентгеновской трубки в краниальном направлении. При небольшой степени лордоза пучок рентгеновского излучения направляют под углом 5—15° к вертикали, при выраженном лордозе — под углом 20—25° к вертикали, центрируя точку, находящуюся над лобковым симфизом (рис. 244, 245).

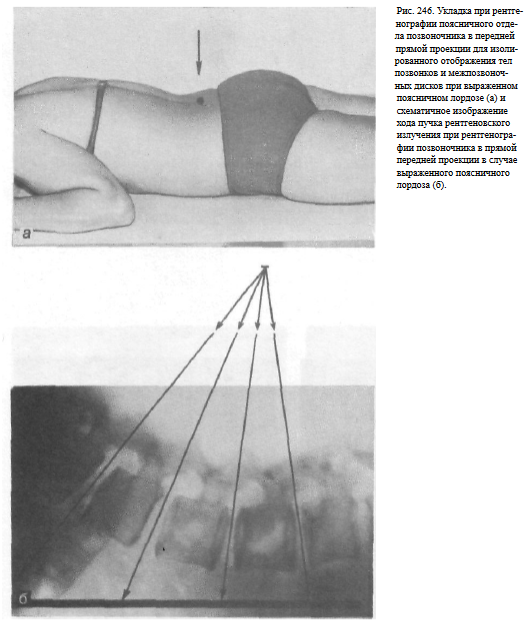

2. При выраженном лордозе целесообразно производить снимки в положении больного на животе (рис. 246, а, б). Срединную сагиттальную плоскость тела устанавливают перпендикулярно столу, соответственно средней линии деки.

Кассету размером 30X40 или 24X30 см располагают в кассето-держателе в продольном положении таким образом, чтобы центру ее соответствовала точка, расположенная на 3 см выше линии, соединяющей гребни подвздошных костей. Пучок рентгеновского излучения направляют отвесно на центр кассеты. Обычное фокусное расстояние, равное 100 см, сокращают соответственно выраженности лордоза до 60—80 см. Съемку выполняют при полном выдохе.

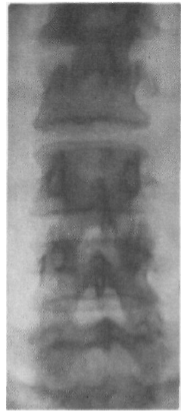

На полученном снимке тела позвонков и межпозвоночные диски на всем протяжении поясничного отдела позвоночника проецируются изолированно друг от друга.

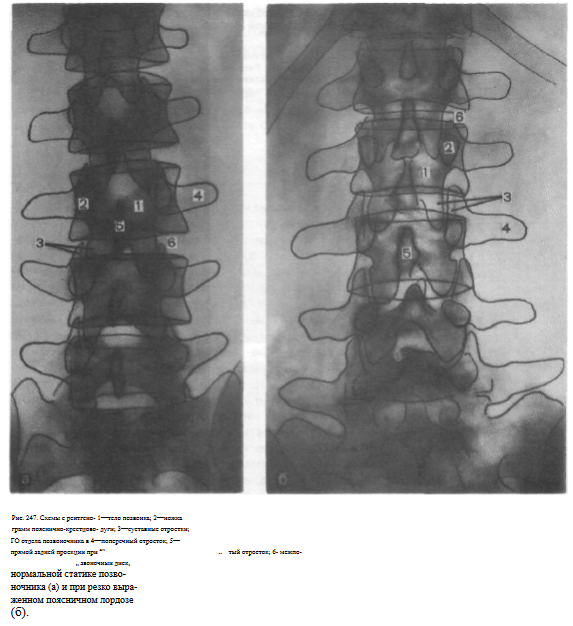

Информативность снимка. Снимок дает возможность изучить форму, контуры и структуру поясничных позвонков, высоту и форму межпозвонковых дисков, особенности статики позвоночника, выявить наличие искривлений позвоночника и торсии позвонков. На снимке видны тела позвонков в виде крупных прямоугольников, величина которых нарастает сверху вниз; ножки дуг в виде четких овалов, проецирующихся на верхненаружные части тел; дуги с отходящими от них суставными, поперечными и остистыми отростками (рис. 247, а, б). Остистые отростки в верхнем отделе проецируются на нижележащие диски или тела нижележащих позвонков, а в нижнем отделе, в зависимости от выраженности лордоза, либо наслаиваются на изображение тел этих же позвонков, либо их верхушки направлены вверх и выходят за пределы проекции этих позвонков (см. рис. 247, б).

При небольшой выраженности поясничного лордоза, а также в случаях значительного лордоза, но при правильно подобранном угле направления пучка рентгеновского излучения изображение тел позвонков не переслаивает друг друга, четко видны межпозвоночные диски между ними. Путем соединения внутренних контуров ножек дуг на снимке могут быть реконструированы боковые стенки позвоночного канала. На снимке видно изображение либо всего крестца, либо только верхней его половины. При этом в виде нешироких раздваивающихся полос просветления определяются щели крестцово-подвздошных суставов. На технически правильно выполненных снимках хорошо видны детали строения каждого из позвонков. Можно точно локализовать участки деструктивных изменений (рис. 248).

Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка.

Правильность укладки определяется симметричностью изображения анатомических элементов поясничных позвонков в отношении срединной линии, по которой проецируются остистые отростки. На снимке должны быть отображены все поясничные позвонки, желательно 1—2 нижних грудных позвонка и верхняя часть крестца с крестцово-подвздошными суставами.

Правильность центрации пучка рентгеновского излучения определяется изолированным изображением тел позвонков и межпозвоночных дисков. Наиболее частая ошибка при съемке заключается в шаблонном выполнении снимка вертикально направленным пучком рентгеновского излучения без учета выраженности физиологического лордоза

СНИМОК ПОЯСНИЧНО-КРЕСТЦОВОГО ОТДЕЛА ПОЗВОНОЧНИКА В БОКОВОЙ ПРОЕКЦИИ

Назначение снимка. Снимок предназначен для изучения позвонков и межпозвоночных дисков на всем протяжении поясничного отдела позвоночника. На снимке должен быть отображен верхний отдел крестца, так как только в таком случае может быть оценено состояние диска между V поясничным и I крестцовым позвонками.

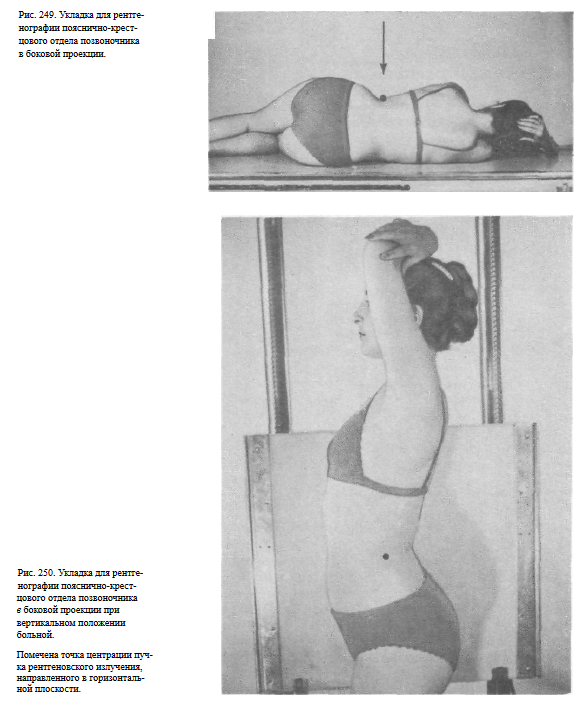

Укладка больного для выполнения снимка. Больной лежит на боку. Ноги согнуты в коленных и тазобедренных суставах. Фронтальная плоскость тела перпендикулярна, сагиттальная — параллельна столу. Средней линии стола соответствует фронтальная плоскость, проходящая на 6—8 см кпереди от поверхности спины, соответствующая проекции тел поясничных позвонков.

Кассету размером 30X40 или 24X30 см располагают в кассетодержателе в продольном положении, верхний край ее находится на уровне X грудного позвонка. Пучок излучения центрируют на тело 111 поясничного позвонка, который находится на уровне нижнего края реберной дуги (рис. 249).

У мужчин при небольшой ширине таза верхние и нижние поясничные позвонки одинаково отстоят от плоскости стола. У женщин при большой ширине таза нижние поясничные позвонки отстоят от плоскости стола дальше, позвоночник прогибается в виде дуги. В этих случаях перед съемкой следует выровнять дугу изгиба, подложив под боковую поверхность грудной клетки ватные подушечки или валики. Дугу изгиба следует выровнять так, чтобы и нижние грудные, и нижние поясничные позвонки в равной мере были удалены от пленки.

Полностью устранять изгиб позвоночника не следует, так как благодаря ему расходящийся пучок рентгеновского излучения проходит параллельно площадкам тел позвонков, что ведет к наименьшему их проекционному искажению.

Можно прибегнуть к другому способу получения более правильного изображения позвонков при подобных изгибах позвоночника: съемку следует проводить пучком рентгеновского излучения, направленным в каудальном направлении на 8—1 5° к вертикали в зависимости от выраженности изгиба (см. рис. 206).

При рентгенографии нижних поясничных позвонков и пояснично-крестцового стыка в боковой проекции центрация пучка рентгеновского излучения должна производиться на тело V поясничного позвонка или диск между V поясничным и I крестцовым позвонками, что соответствует границе верхней и средней трети расстояния между гребнем подвздошной кости и большим вертелом бедра.

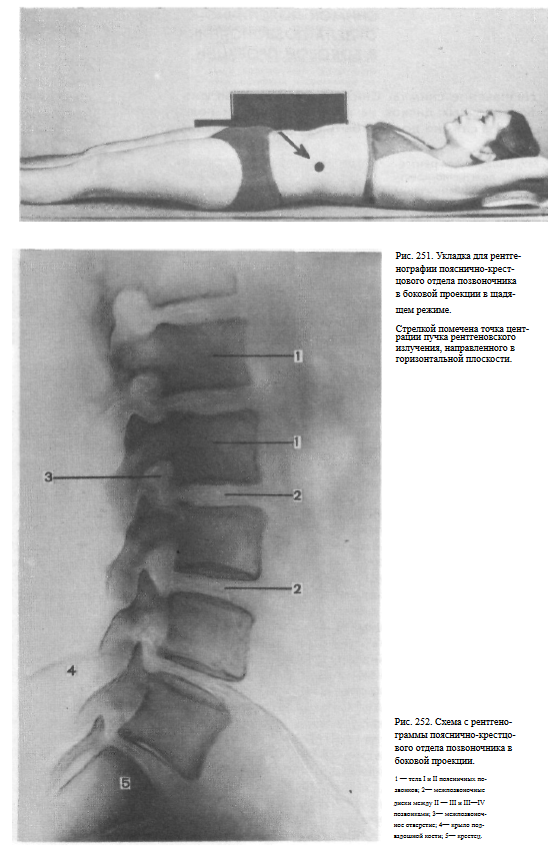

Боковой снимок пояснично-крестцового отдела позвоночника может быть выполнен и в вертикальном положении больного у стойки (рис. 250), а также в щадящем режиме в положении больного на спине пучком рентгеновского излучения, направленным в горизонтальной плоскости (рис. 251).

В том и другом случае ориентация кассеты и центрация пучка рентгеновского излучения соответствуют приведенным выше.

Информативность снимка. Снимок дает возможность изучить форму, контуры и структуру поясничных позвонков, состояние межпозвоночных дисков. По нему можно судить о статике позвоночника — усилении или, наоборот, выпрямлении поясничного лордоза.

Путем соединения задних поверхностей тел позвонков по снимку можно реконструировать переднюю стенку позвоночного канала. На снимке видны тела позвонков, отходящие от них ножки дуг, межпозвоночные диски и межпозвоночные отверстия (рис. 252).

Остистые отростки на рентгенограммах, произведенных при обычных параметрах съемки, не видны.

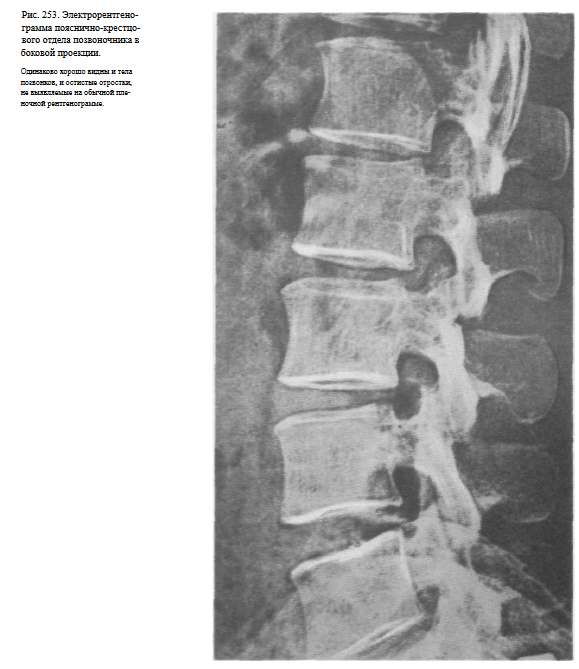

Однако на электрорентгенограммах благодаря особенностям электрорентгенографического изображения одинаково хорошо видны и тела позвонков, и дуги, и остистые отростки (рис. 253).

Если на снимке изображение крестца срезано краем пленки, а нижние грудные позвонки видны не достаточно отчетливо, счет поясничных позвонков можно правильно провести исходя из того, что гребень подвздошной кости проекционно накладывается на диск между IV и V поясничными позвонками.

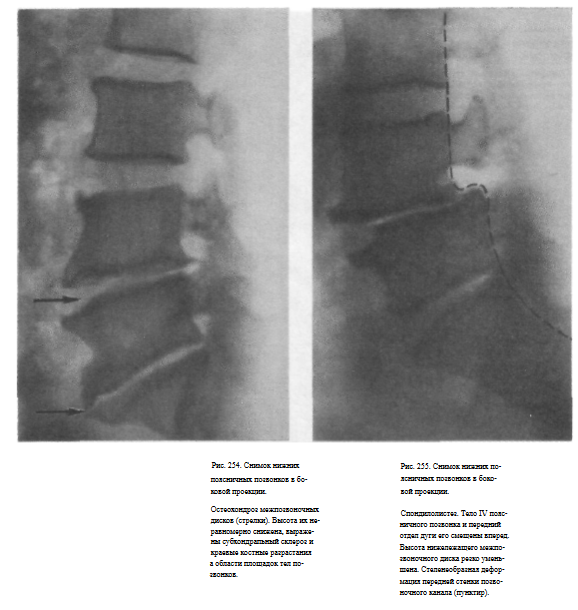

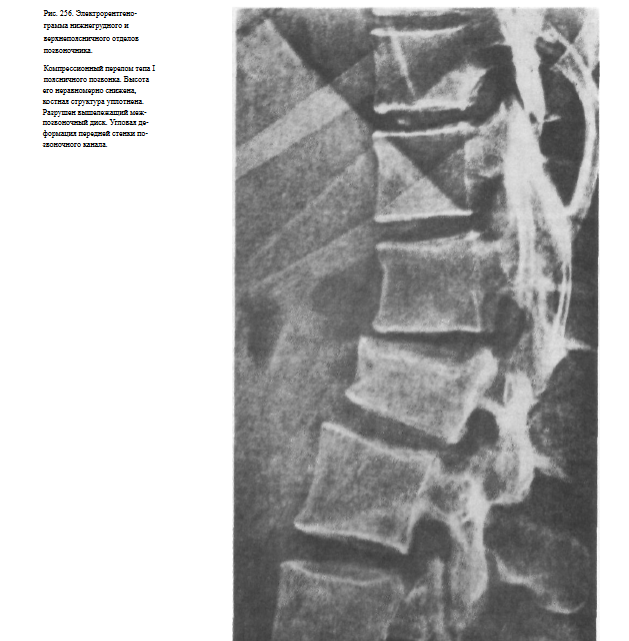

Боковой снимок поясничных позвонков дает важную информацию для диагностики аномалий развития, дегенеративно-дистрофических, воспалительных, опухолевых заболеваний и травматических поражений этого отдела позвоночника (рис. 254—256).

При правильной укладке, с выпрямлением при необходимости изгиба поясничного отдела позвоночника, и при правильной центрации пучка рентгеновского излучения на снимке хорошо видны все поясничные позвонки и межпозвоночные диски.

Замыкающие пластинки тел позвонков, находящихся в центральной зоне снимка, одноконтурные. На снимке обязательно должен быть отображен диск между V поясничным и I крестцовым позвонками. Наиболее частой ошибкой при выполнении снимка является отсутствие коррекции изгиба позвоночника. При этом возникают резкие проекционные искажения тел позвонков и межпозвоночных дисков.

СНИМОК ПОЯСНИЧНО-КРЕСТЦОВОГО ОТДЕЛА ПОЗВОНОЧНИКА В КОСОЙ ПРОЕКЦИИ

Назначение снимка. Снимок предназначен для выявления суставных отростков поясничных позвонков и образованных ими межпозвоночных суставов (дугоотростчатых соединений). Выполнение этого снимка показано в тех случаях, когда плоскости рентгеновских суставных щелей этих суставов находятся под углом к фронтальной плоскости тела и поэтому не выявляются на снимках в прямой проекции.

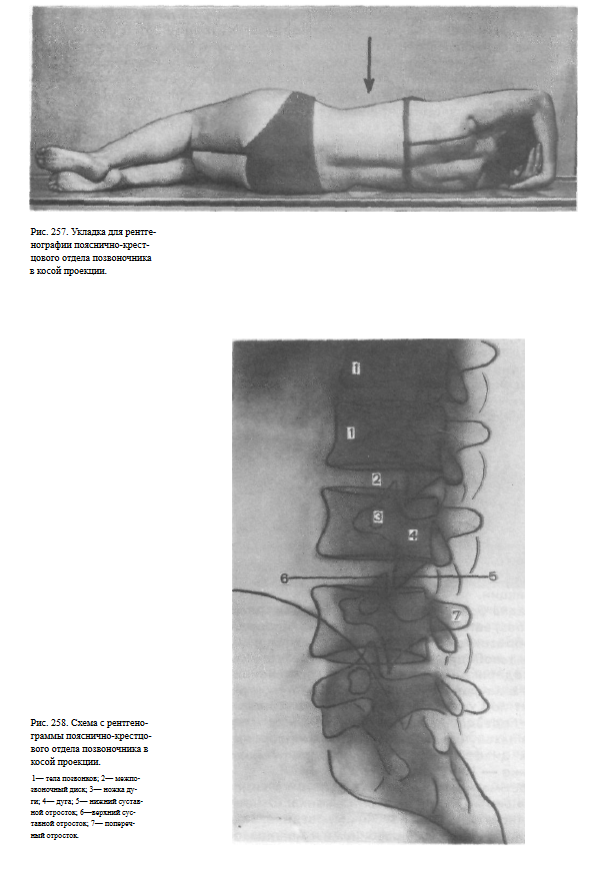

Укладка больного для выполнения снимка. Больного вначале укладывают на спину, как для выполнения прямого заднего снимка поясничных позвонков, затем поворачивают в сторону так, чтобы фронтальная плоскость тела составила с плоскостью стола угол в 30—45°. При повороте больной не должен смещаться в отношении средней линии стола. Для фиксации тела в заданном положении под нижний отдел грудной клетки и таз подкладывают мешочки с песком. Кассету размером 24X30 или 30X40 см располагают в кассетодержателе в продольном положении, верхний край ее находится на уровне мечевидного отростка грудины. Пучок рентгеновского излучения направляют на тело 111 поясничного позвонка, проекция которого соответствует уровню нижнего края реберной дуги.

Экспонирование пленки лучше всего производить при неглубоком дыхании больного. Фокусное расстояние — 100 см (рис. 257).

Информативность снимка. При правильно подобранном угле наклона фронтальной плоскости тела к плоскости кассеты, соответствующем плоскости расположения суставных щелей межпозвоночных суставов (дугоотростчатых соединений), на снимке хорошо видны верхние и нижние суставные отростки всех поясничных позвонков и образованные ими суставы, находящиеся на стороне, прилежащей к пленке (рис. 258). Суставные отростки отдаленной от пленки стороны на снимке не выявляются. Для сопоставления, как правило, выполняют правый и левый косые снимки. Снимок несет важную информацию для диагностики воспалительных и дегенеративно-дистрофических изменений в суставах позвоночника.

При правильной укладке суставные щели межпозвоночных суставов (дугоотростчатых соединений) имеют вид четких, коротких, вертикально расположенных полосок просветления, проецирующихся на межпозвоночные диски и частично на тела позвонков. При несовпадении плоскости хода пучка рентгеновского излучения и плоскости суставов суставные щели не видны, суставные отростки накладываются друг на друга и плохо различимы.

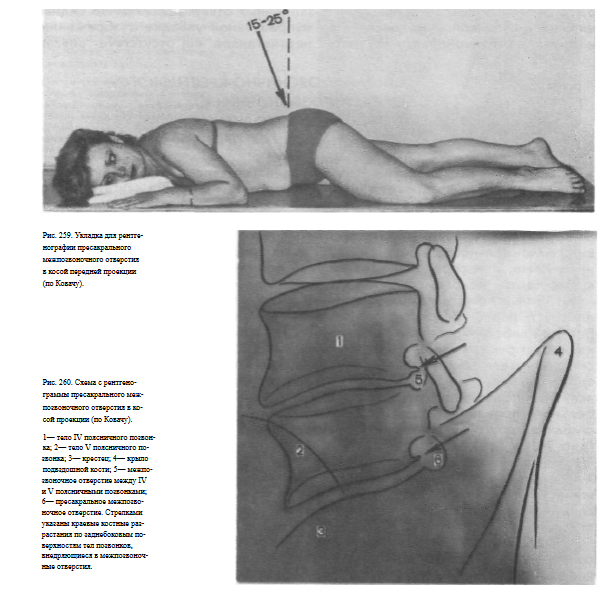

СНИМКИ ПРЕСАКРАЛЬНЫХ МЕЖПОЗВОНОЧНЫХ ОТВЕРСТИЙ В КОСОЙ ПЕРЕДНЕЙ ПРОЕКЦИИ (ПО КОВАЧУ)

Назначение снимков. Снимки предназначены для выявления пресакрального межпозвоночного отверстия, расположенного между V поясничным и I крестцовым позвонками, плохо различимого на снимках в боковой проекции.

Укладка больного для выполнения снимков. Больного вначале укладывают на бок, затем туловище наклоняют вперед так, чтобы фронтальная плоскость образовала с плоскостью стола угол в 60°. Ноги слегка сгибают в коленных и тазобедренных суставах.

Кассету размером 18Х 24 см располагают в кассетодержателе в поперечном положении. Рентгеновскую трубку наклоняют в каудальном направлении, и пучок рентгеновского излучения направляют под углом 15—25° к вертикали на центр кассеты через верхнюю заднюю подвздошную ость отдаленной от пленки стороны и прилежащую к пленке паховую область (рис. 259).

Рентгенограмму производят при максимальном диафрагмировании пучка рентгеновского излучения. Фокусное расстояние — 100 см.

Информативность снимка. На снимке видны два нижних поясничных и один-два верхних крестцовых позвонка. Отчетливо выявляются межпозвоночные диски в нижнем поясничном отделе, в том числе диск между V поясничным и I крестцовым позвонками и межпозвоночные отверстия, особенно четко — пресакральное межпозвоночное отверстие. При дегенеративно-дистрофических изменениях дисков в случаях образования краевых костных разрастаний по заднебоковым поверхностям тел позвонков, обращенных в сторону двух нижних межпозвоночных отверстий, последние становятся четко видны именно на этих снимках (рис, 260). Сужение просвета межпозвоночных отверстий подобными костными выростами нередко ведет к сдавлению корешков спинномозговых нервов и выраженному болевому синдрому. В таких случаях снимки в данной укладке дают возможность выявить причину радикулита.

Снимки выполняют симметрично с обеих сторон. На снимке отображается пресакральное отверстие прилежащей к пленке стороны.

Критерии правильности технических условий съёмки и правильности укладки. Наиболее частые ошибки при выполнении снимка. При правильной укладке и правильной центрации пучка рентгеновского излучения хорошо видно пресакральное межпозвоночное отверстие. Могут быть видны также одно-два вышерасположенных межпозвоночных отверстия. Хорошо видны нижние межпозвоночные диски. При неправильной укладке отображение нижнего межпозвоночного отверстия неотчетливое или отсутствует вовсе.

СНИМКИ ПОЯСНИЧНО-КРЕСТЦОВОГО ОТДЕЛА ПОЗВОНОЧНИКА В УСЛОВИЯХ ВЫПОЛНЕНИЯ ФУНКЦИОНАЛЬНЫХ ПРОБ

Назначение исследования. Исследование направлено на выявление смещений поясничных позвонков в связи с нарушением функции двигательного сегмента.

Укладка больного для проведения исследования. Чаще всего для выявления переднего и заднего смещения позвонков снимки выполняют в условиях максимального сгибания и разгибания поясничного отдела позвоночника. Реже, для определения смещений позвонков в сторону, прибегают к съемке при боковом сгибании позвоночника — вправо и влево:

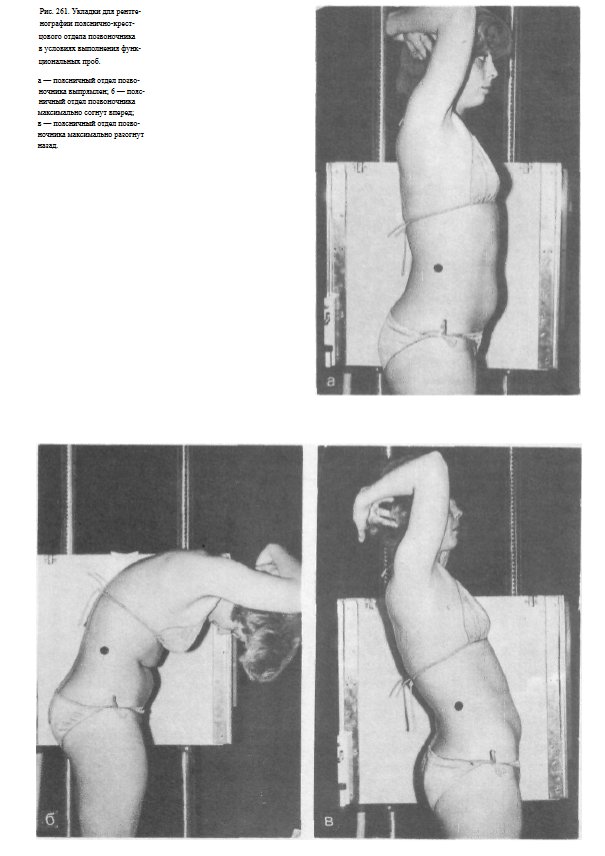

1. Больного устанавливают боком к вертикальной стойке. Фронтальная плоскость перпендикулярна, сагиттальная — параллельна плоскости стойки.

Больной либо придерживается за спинку стоящего впереди стула, либо закладывает руки за голову.

Кассету размером 30X40 см устанавливают в кассетодержателе в вертикальном положении. Ось позвоночника соответствует средней линии деки. Пучок рентгеновского излучения центрируют на 111 поясничный позвонок. После выполнения снимка в выпрямленном положении больного производят еще два снимка: один — в условиях максимального сгибания, другой — в условиях максимального разгибания позвоночника (рис. 261, а, б, в).

Центрация в том и другом случае также производится на III поясничный позвонок. Желательно, чтобы на снимке были отображены 1—2 нижних грудных и 1—2 верхних крестцовых позвонка. Больным с выраженным болевым синдромом или при неустойчивости в положении стоя снимки можно выполнить в положении сидя у стойки или лежа на снимочном столе.

2. Больного устанавливает спиной к вертикальной стойке. Срединная сагиттальная плоскость перпендикулярна плоскости стойки и соответствует средней линии деки. Выполняют снимок в прямой задней проекции в выпрямленном положении больного, а затем производят снимки с максимальным боковым сгибанием позвоночника вправо и влево (рис. 262, а, б, в).

При необходимости снимки могут быть выполнены в положении больного лежа на спине на снимочном столе.

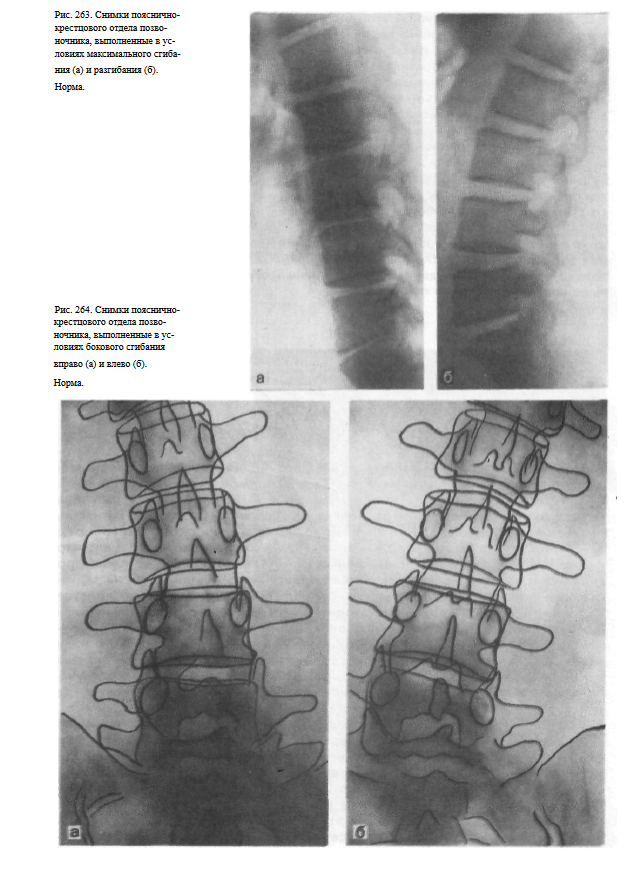

Информативность исследования. На снимках, произведенных в условиях сгибания и разгибания позвоночника, хорошо видно изменение высоты межпозвоночных дисков в передних и задних отделах в соответствии с направлением наклона тела (рис. 263, а, б, а). При патологической подвижности определяется смещение позвонков вперед или назад с деформацией передней стенки позвоночного канала на уровне смещения. Патологическая подвижность позвонков может быть самым начальным проявлением хондроза когда другие рентгенологические признаки поражения диска еще отсутствуют.

Функциональный блок позвонков характеризуется неизменяемостью высоты диска как при сгибании, так и при разгибании позвоночника.

На снимках, произведенных в условиях бокового сгибания позвоночника, в норме высота дисков меняется: на стороне сгибания высота их снижается, на противоположной стороне — увеличивается (рис. 264, а, б). При патологических изменениях диска эта закономерность нарушается, могут наблюдаться смещения позвонков в сторону.

Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении исследования. При проведении исследования съемки позвоночника в прямой и боковой проекциях выполняют с учетом тех же требований, что и при выполнении обычных обзорных снимков. В зависимости от выраженности лордоза подбирают оптимальный угол наклона пучка рентгеновского излучения с тем, чтобы позвонки не наслаивались друг на друга на снимках в прямой проекции.

При наличии сколиоза больной должен быть установлен так, чтобы выпуклость сколиоза была обращена к поверхности стойки при выполнении проб со сгибанием и разгибанием позвоночника.

Функциональное исследование включает обязательное выполнение двух снимков: сгибания вперед и разгибания назад, или же бокового сгибания вправо и влево. Исследование не должно ограничиваться выполнением только одного из этих двух снимков, иначе могут быть просмотрены даже выраженные смещения позвонков.
