Атлас укладок при рентгенологических исследованиях (Кишковский А.Н.) - Глава 4. Часть 3
Снимок грудного отдела позвоночника дает возможность получить общее представление о форме и структуре грудных позвонков, о состоянии межпозвоночных дисков, о наличии изгибов и искривлений данного отдела позвоночника.
УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ГРУДНОГО ОТДЕЛА ПОЗВОНОЧНИКА
СНИМОК ГРУДНОГО ОТДЕЛА ПОЗВОНОЧНИКА В ПРЯМОЙ ЗАДНЕЙ ПРОЕКЦИИ (ОБЗОРНЫЙ СНИМОК)
Назначение снимка. Снимок дает возможность получить общее представление о форме и структуре грудных позвонков, о состоянии межпозвоночных дисков, о наличии изгибов и искривлений данного отдела позвоночника.

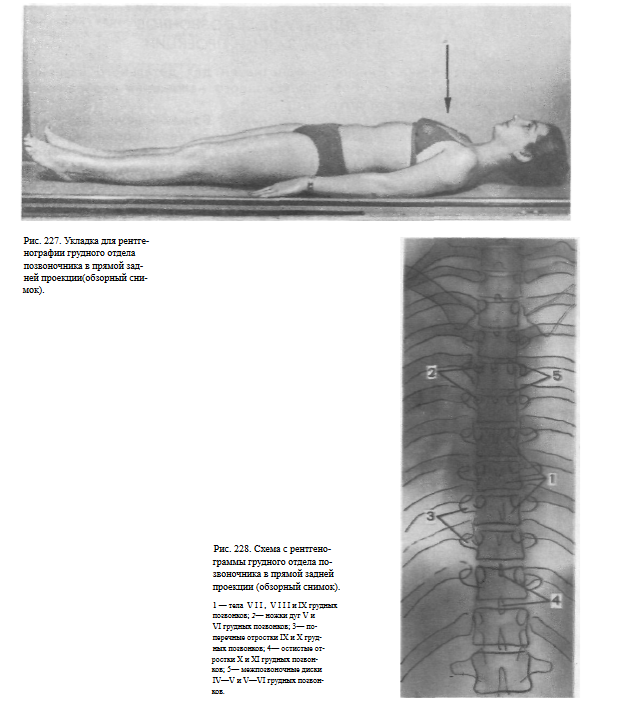

Укладка больного для выполнения снимка. Больной лежит на спине.
Руки вытянуты вдоль туловища. Срединная сагиттальная плоскость тела перпендикулярна плоскости стола и соответствует его средней линии. Под голову подкладывают плоскую подушку. Кассету размером 30X40 (15X40) или 24X30 см, в зависимости от роста больного, помещают в кассетодержателе в продольном положении. Верхний край кассеты несколько выступает над областью надплечья, нижний край соответствует нижнему краю реберной дуги. Центральный пучок рентгеновского излучения направляют отвесно на середину тела грудины (рис. 227).
Экспонирование пленки производят в момент задержанного вдоха.
Фокусное расстояние— 100 см.
Информативность снимка. На снимке выявляются все грудные позвонки.
Нижние 2 или 3 позвонка видны обычно не достаточно отчетливо, так как их изображение перекрывается массивными плотными тенями органов брюшной полости. При наличии выраженного кифоза грудного отдела позвоночника верхние и нижние грудные позвонки подвергаются значительным проекционным искажениям, их тела проекционно наслаиваются друг на друга,
межпозвоночные диски в этих отделах не видны. Для детального рассмотрения этих отделов позвоночника необходимо делать специальные снимки при соответствующем выраженности кифоза наклоне рентгеновской трубки в краниальном (для верхних грудных позвонков) и в каудальном (для нижних грудных позвонков) направлении.
На прямом заднем снимке видны тела грудных позвонков, имеющих форму прямоугольников, ножки дуг в виде симметричных овалов, наслаивающихся на изображение верхнебоковых отделов тел, поперечные и остистые отростки. В верхнем отделе остистые отростки проекционно накладываются на изображение соответствующих тел позвонков, в нижнем отделе они проецируются на тела нижележащих позвонков. Промежутки между телами позвонков представляют собой межпозвоночные диски; высота их, так же как и размеры тел позвонков, постепенно увеличивается по направлению книзу.
Хорошо видны головки ребер, образующие суставы с телами позвонков, а в нижнем отделе также и бугорки ребер, образующие суставы с поперечными отростками (рис. 228).
.png)
Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка.
На технически правильно выполненном снимке хорошо видна структура тел позвонков; четко определяются контуры тел позвонков, ножек дуг, отростков и ребер.
Правильность укладки устанавливают по симметричности изображения ножек дуг, а также по проекционному отображению остистых отростков соответственно срединной линии позвоночника. Ошибки в укладке больного при выполнении данного снимка обычно не встречаются
СНИМОК ВЕРХНИХ ГРУДНЫХ ПОЗВОНКОВ В ПРЯМОЙ ЗАДНЕЙ ПРОЕКЦИИ
Назначение снимка. Снимок предназначен для детального изучения верхних грудных позвонков без проекционного наложения изображений тел этих позвонков друг на друга.
Укладка больного для выполнения снимка. Больной лежит на спине.
Руки вытянуты вдоль туловища. Срединная плоскость тела перпендикулярна плоскости стола и соответствует средней линии деки.
Кассету размером 18X24 см устанавливают в кассетодержателе в продольном положении.
Верхний край ее на 3—4 см выступает над областью надплечья. В зависимости от выраженности кифоза верхнегрудного отдела позвоночника определяют угол наклона рентгеновской трубки в краниальном направлении. При незначительном кифозе пучок рентгеновского излучения направляют под углом 7—10° к вертикали, при выраженном кифозе оптимальный угол составляет 20—25° к вертикали (рис. 229). Фокусное расстояние рекомендуют изменять в зависимости от степени кифоза: чем более выражен кифоз, тем меньше должно быть фокусное расстояние.
Информативность снимка. Снимок дает возможность детально изучить форму и структуру грудных позвонков без проекционного наслоения их друг на друга. На снимке видны тела позвонков, ножки дуг, сами дуги с отходящими от них отростками, межпозвоночные диски (рис. 230, а).
Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка.
При правильно выбранном угле наклона трубки в краниальном направлении тела позвонков и межпозвоночные диски отображаются изолированно. Если угол наклона трубки выбран неправильно, тогда четкого разграничения изображения верхних грудных позвонков не происходит и анализ их затруднен (рис. 230, 6).
СНИМОК ГРУДНОГО ОТДЕЛА ПОЗВОНОЧНИКА В БОКОВОЙ ПРОЕКЦИИ (ОБЗОРНЫЙ СНИМОК)
Назначение снимка. Снимок предназначен для изучения средних и нижних грудных позвонков. Верхние грудные позвонки до уровня IV грудного позвонка перекрыты массивной тенью плечевого пояса и на снимке неразличимы.
Укладка больного для выполнения снимка. Больной лежит на боку. Под голову подложена небольшая подушка. Руки отведены вперед, подняты кверху и сомкнуты над головой. Ноги согнуты в коленных и тазобедренных суставах. Фронтальная плоскость тела перпендикулярна плоскости стола, сагиттальная — параллельна ей.
Задняя подмышечная линия соответствует средней линии деки стола. В тех случаях, когда верхняя часть грудного отдела позвоночника располагается заметно выше, чем нижняя, под поясницу целесообразно подложить небольшой валик с целью выравнивания дуги грудного отдела позвоночника по отношению к плоскости стола. Кассета размером 30X40 или 24X30 см в зависимости от роста больного расположена в кассетодержателе в продольном положении. Верхний край ее находится на уровне середины подмышечной впадины.

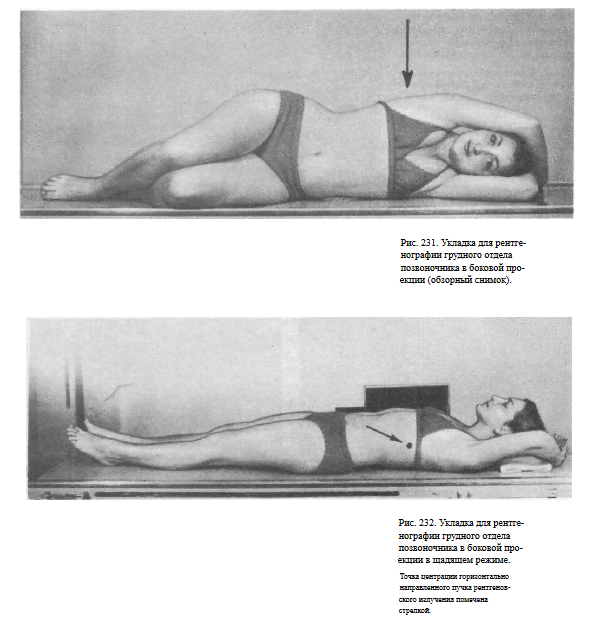

Центральный пучок рентгеновского излучения направляют отвесно на середину дуги позвоночника, что соответствует точке, расположенной по задней подмышечной линии на уровне нижнего угла лопатки. Фокусное расстояние—100 см (рис. 231).

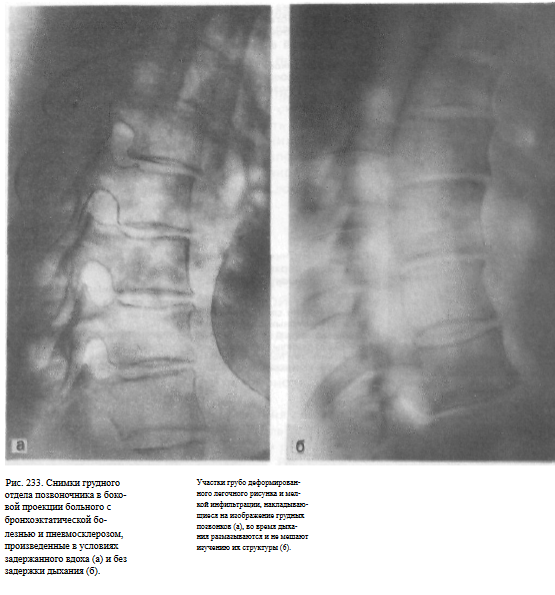

Снимок грудного отдела позвоночника в боковой проекции может быть выполнен в щадящем режиме в положении больного на спине горизонтально направленным пучком рентгеновского излучения (рис. 232). Экспонирование рентгенографической пленки производят при задержанном глубоком вдохе либо, с целью размазывания изображения легочного рисунка, проекционно накладывающегося на позвоночник,— при поверхностном дыхании {рис. 233, а, б). Дыхание не должно быть форсированным, иначе возникает динамическая нерезкость снимка в связи со смещением грудной клетки. При выполнении снимков без задержки дыхания целесообразно увеличивать время экспозиции при соответствующем уменьшении силы анодного тока. Выполнение снимков грудного отдела позвоночника в боковой проекции без задержки дыхания показано при выраженных патологических изменениях в легких, ведущих к грубому усилению легочного рисунка (пневмосклероз, цирроз легких), а также при застойных изменениях в легочных сосудах.
.png)
.png)
.png)

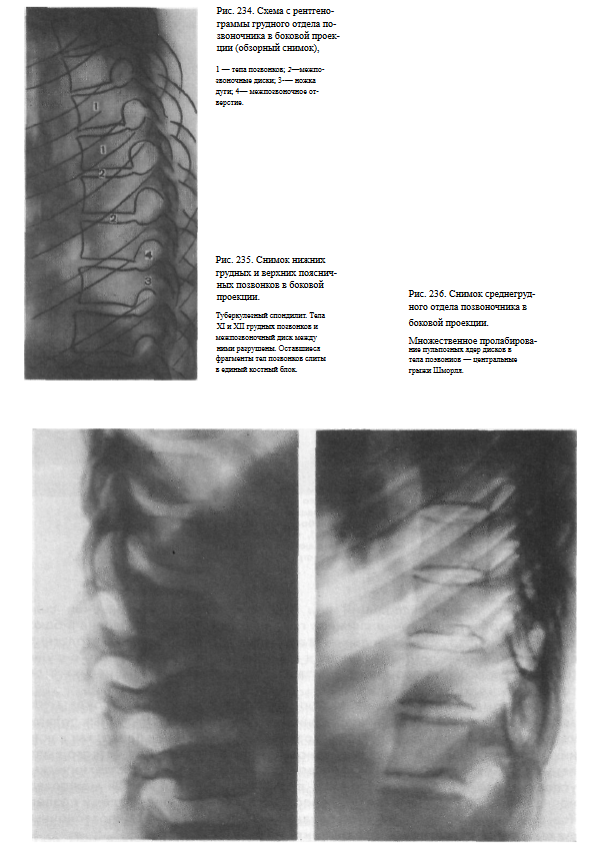

Боковой снимок грудного отдела позвоночника высокоинформативен для выявления различных воспалительных (рис. 235), опухолевых заболеваний, дегенеративно-дистрофических поражений (рис. 236), аномалий развития и травматических изменений позвоночника.
Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка.
Показателем правильности укладки для бокового снимка грудного отдела позвоночника являются четкость и одноконтурность задних поверхностей тел позвонков.
При правильно выбранных технических условиях съемки и отсутствии динамической нерезкости в случаях выполнения рентгеновского снимка без задержки дыхания контуры позвонков получаются резкие, четко видна костная структура позвонков без наслоения на них (возможного) изображения легочного рисунка.
СНИМОК ВЕРХНИХ ГРУДНЫХ ПОЗВОНКОВ В БОКОВОЙ ПРОЕКЦИИ
Назначение снимка. Снимок предназначен для изучения четырех верхних грудных позвонков, не выявляемых на обзорном снимке грудного отдела позвоночника в боковой проекции из-за наслоения тени плечевого пояса. На снимке может быть получено изображение нижних шейных, а также средних грудных позвонков.
Укладка больного для выполнения снимка. Снимок может быть выполнен и в горизонтальном, и в вертикальном положении больного:

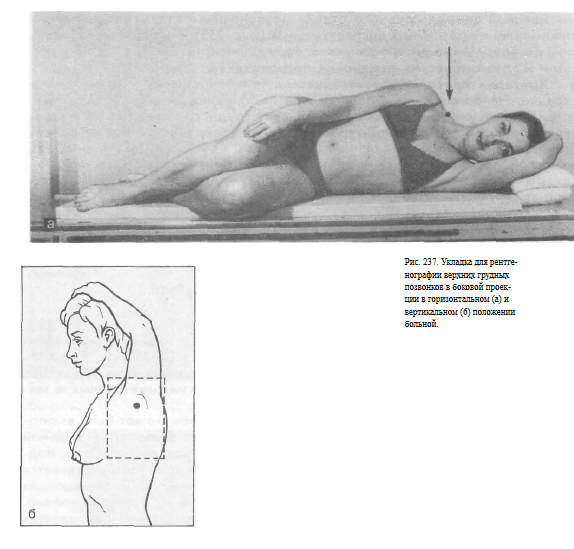

1. Больной лежит на боку. Прилегающая к столу рука согнута в локтевом суставе, поднята кверху и подложена под голову.
Ровное положение головы достигается подкладыванием под нее ватно-марлевой подушечки. Рука, обращенная к трубке, вытянута вдоль туловища, кисть ее охватывает согнутое колено, плечо максимально оттянуто книзу. Фронтальная плоскость, проходящая через срединную подмышечную линию, соответствует средней линии декистола.
Кассета размером 24X30 см располагается в кассетодержателе в продольном положении, верхний край ее находится на уровне верхнего края щитовидного хряща. Центру кассеты соответствует подмышечная впадина.
Центральный пучок рентгеновского излучения направляют отвесно на надключичную ямку отдаленной от пленки стороны.
Фокусное расстояние —100 см (рис. 237).
.png)
2. Больной стоит боком к вертикальной стойке. Прилежащая к стойке рука опущена вниз, согнута в локтевом суставе, отведена назад и тыльной поверхностью предплечья прижата к спине. Плечо при этом максимально опущено вниз. Рука, обращенная к трубке, поднята вверх, согнута в локтевом суставе и закинута за голову. Плечо на этой стороне максимально поднято вверх.
Фронтальная плоскость, соответствующая срединной подмышечной линии, перпендикулярна плоскости стойки и расположена по средней линии ее деки. Кассета размером 24X30 см расположена в кассетодержателе в продольном положении, центру кассеты соответствует подмышечная впадина.

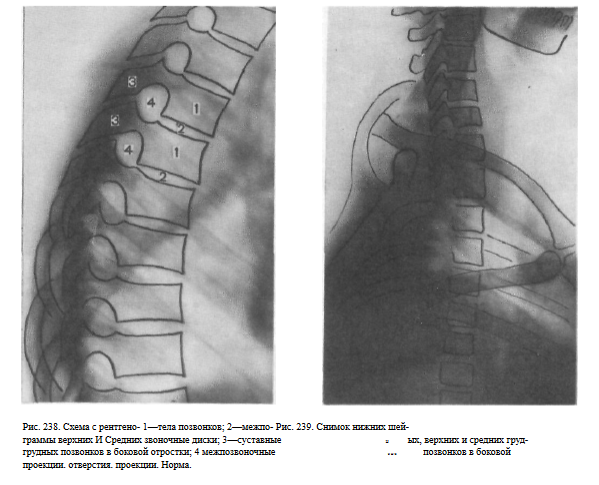

Пучок рентгеновского излучения направляют в горизонтальной плоскости, центрируя на середину подмышечной ямки. Фокусное расстояние —100 см (рис. 238).
.png)
Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка.
При правильной укладке контуры задних поверхностей тел верхних грудных позвонков не должны раздваиваться.
В зависимости от уровня центрации пучка рентгеновского излучения (центр подмышечной впадины или несколько ниже) и уровня расположения кассеты на снимке, кроме верхних грудных позвонков, могут отображаться либо 1—2 нижних шейных позвонка, либо средние грудные позвонки до уровня VII или VIII грудного позвонка. Основной ошибкой при выполнении снимка является недостаточное отведение плечевого пояса на стороне, обращенной к пленке вверх, а на стороне, обращенной к трубке вниз, вследствие чего возникает наслоение его тени на верхние грудные позвонки.
СНИМОК ГРУДНЫХ ПОЗВОНКОВ В КОСОЙ ПРОЕКЦИИ
Назначение снимка. Снимок предназначен для выявления межпозвоночных суставов, поперечных отростков и головок ребер.

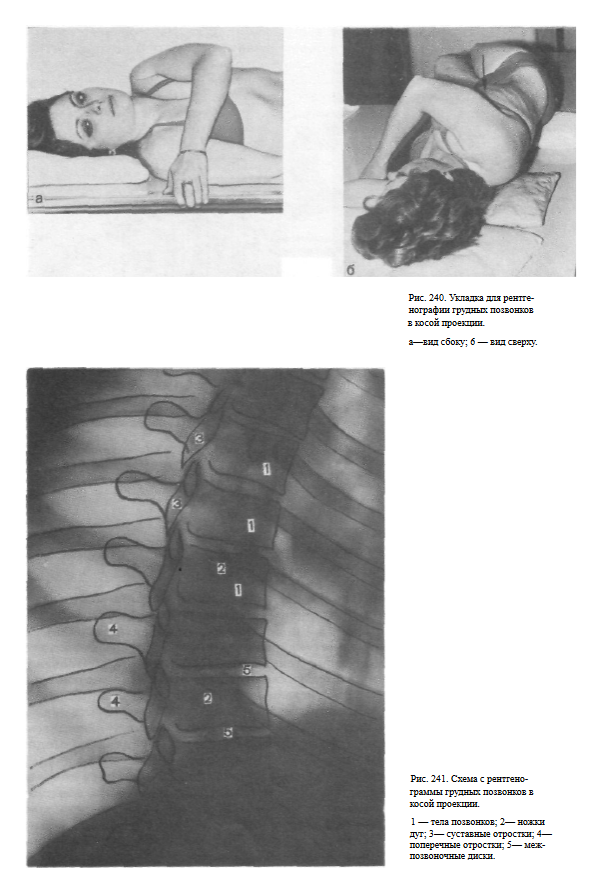

Укладка больного для выполнения снимка. Вначале больного укладывают так же, как для снимка грудного отдела позвоночника в прямой проекции, затем поворачивают в сторону таким образом, чтобы фронтальная плоскость тела составила с плоскостью стола угол в 40—50° (предложены варианты укладки, когда этот угол составляет 70°). Для фиксации под плечевой пояс, поясницу и таз подкладывают мешочки с песком. В заданном положении больной удерживается рукой, обращенной к трубке, опираясь ею о край стола сзади. Рука, обращенная к кассете, отведена кпереди (рис. 240, а, 6).
Снимок маркируют одной буквой, соответственно обращенной к пленке стороне тела. Пучок рентгеновского излучения направляют отвесно, центрируя на переднюю подмышечную линию соответственно уровню угла лопатки. Фокусное расстояние— 100 см.
.png)
Информативность снимка. На снимке выявляются тела средних и нижних грудных позвонков и суставные отростки, образующие межпозвоночные суставы на стороне, обращенной в сторону трубки. На этой же стороне видны поперечные отростки, а также головки и шейки ребер (рис. 241).
Критерии правильности технических условий съемки и правильности укладки. Наиболее частые ошибки при выполнении снимка.
Экспонирование снимка целесообразно производить на глубоком вдохе, когда диафрагма отходит вниз и тень органов брюшной полости в меньшей мере перекрывает изображение нижних грудных позвонков. В зависимости от угла поворота больного рентгенологическая картина существенно меняется.
Если фронтальная плоскость тела с плоскостью кассеты составляет угол 40—50°,— на снимке видны и суставные отростки позвонков, и головки и шейки ребер. При большем угле наклона фронтальной плоскости тела (70°) межпозвоночные суставы видны лучше, но исчезает изображение головок и шеек ребер.
