Видеть насквозь. Большой скачок.
Обнаружить скрытое там, где человеческое зрение бесполезно. Выявить источник болезни, пока она не успела проявится. Найти человека за каменной стеной, когда ему нужна помощь.
Обнаружить скрытое там, где человеческое зрение бесполезно. Выявить источник болезни, пока она не успела проявится. Найти человека за каменной стеной, когда ему нужна помощь.
Что внутри, что за стенами? Всего 100 лет назад узнать это можно было только разрушив преграду. Сегодня физики и инженеры предлагают множество способов увидеть то, что спрятано. С каждым годом приборы становятся все совершеннее.
Ювелирный завод. Золото и драгоценности повсюду. Над созданием дорогостоящих украшений работают сотни людей. И каждый из этапов производства требует не только особого внимания, но и контроля.
Поэтому все на веду. Перегородки из прозрачного стекла, двери на магнитных замках. А над каждым рабочим местом, камера видео наблюдения.
Сотрудники несколько раз в день проходят процедуру досмотра.
Петр Жуков (начальник службы безопасности ювелирного предприятия). Ювелирная компания относится к категории особо важных объектов. Сотрудники проходят досмотр при переходе из одного помещения в другое, в конце рабочего дня и в течение дня.
Этот прибор досмотровый металлодетектор с его помощью можно обнаружить то, что не увидишь глазом. Если под одеждой металлический предмет, то детектор подаст сигнал. Петр Жуков (начальник службы безопасности ювелирного предприятия): Используются так же и арочные металлодетекторы, которые используются для охраны имущества.
Но для более сложных задач такие детекторы давно устарели и им на смену приходят более новые приборы. С большим потоком людей они способны справится за считанные секунды и с объектами гораздо крупнее чем человек.
Олег Корнишин(инженер консалтинговой группы): Преимущество досматрового оборудования в скорости досмотра.
Мгновенно увидеть скрытое и распознать в обнаруженном объекте потенциальную угрозу-главная задача всех кто работает над созданием нового и диагностического оборудования. Самое современное оборудование работает на государственной границе.
За час оно способно рассмотреть содержимое 20 машин. Огромная рамка успевает просканировать грузовик и отправить изображение на компьютерный сервер. Где оно будет проанализировано, все это занимает не больше 5 минут. Раньще уходили на осмотр одной машины не минуты, а часы.
Все эти вещи помогают обнаружить рентгеновские лучи , те же что используются при сканирование заболевания. В сканирующей раме расположено сложнейшее оборудование. Оно способно просветить насквозь металлическую обшивку толщиной до 5 см, но как оно работает?
Рентгеновское излучение-электромагнитные волны с очень короткой длиной волны. Сравните-если самая короткая волна видимого света составляет 380 нанометров, то длина волны рентгеновских лучей в тысячи раз короче и работают они по принципу того же видимого света.
Если вы направите фонарик на какой нибудь объект, то увидете и сам объект и тень от него. Рентгеновское же излучение настолько мощное, что проходит сквозь объект и дает возможность увидеть тень от того что скрывается внутри(рис.1)
Сергей Белолапатков(сервис-инженер по таможенному оборудованию) : Мы находимся возле отсеков ускорителя. Он обеспечивает рентгеновское излучение, которое используется в процессе сканирования автомобиля.
В основание сканирующей рамы расположен генератор рентгеновского излучения. Так называемая ускоряющая трубка, она и генерирует рентгеновский луч нужной мощности.
Что бы луч мог пройти сквозь толщу металла, его надо сфокусировать при помощи коллиматора. Это устройство которое придает пучку излучения необходимую толщину.
На выходе получаем веерный луч с требуемым углом раскрыла, покрывающим весь объект входящих в зону сканирования, толщиной 2 мм. Изображение сканируемого объекта формируется так же как в струйном принтере.
По мере движения аппарата, излучение много раз проходит сквозь автомобиль и на выходе улавливается детекторами расположенными под обшивкой рамы. Раньше роль таких детекторов выполняла фотопленка. Сегодня ее заменила фото матрица, как в фотоаппаратах.
Изображение грузов поступает в операторский отдел и сотрудники таможни наглядно могут увидеть не только очертание груза, но и то что спрятано внутри него. Даже если размер объекта меньше 1 мм.
Эта система может быть более совершена, та же система с рентгеновским зрением. Процесс досмотра -стандартное сканирование. Вот только автомобилю не нужно подъезжать к пункту досмотра. Система доберется до него сама.
Называется -мобильный специальный смотровой комплекс. Необходима площадка 30 на 50, не более трех процентов уклона.
Это массивная установка с подвижной рамой. За несколько минут превращается в грузовую фуру и готова ехать . Все что необходимо-внутри. Единственное не может выдавать изображение в цвете.
Никита Моисеев (ведущий специалист компании-дистрибьютора медицинского оборудования): На протяжении сотен лет врачи не могли посмотреть внутрь человека.
Максимально точно поставить диагноз можно только заглянув внутрь человека.

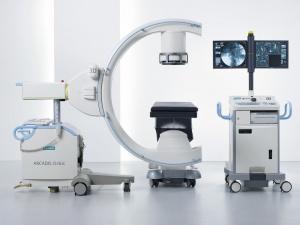

Новая рентгеновская установка способна сама подстроиться под нужды пациента. Генератор, детектор и смотровая поверхность движутся вокруг больного. Если пациенту трудно передвигаться, прозрачный лифт самостоятельно уложит и развернет человека, как того требует условие обследования.
Но самое главное, что благодаря цифровым технологиям, излучение считывается гораздо быстрее.
Никита Моисеев (ведущий специалист компании-дистрибьютора медицинского оборудования): С переходом на цифровые технологии от революции в фотоаппаратах , так же она произошла в рентгенологии.
Качественное изображение в цифровом виде хранится у врача.
Прежние снимки сделанные рентген аппаратом, позволяли рассмотреть только плотные структуры внутри организма:кости и суставы. А качество изображения на фотопленке оставляло желать лучшего. Цифровые-позволяют рассмотреть такие мелкие детали, которые на пленке были не видны и оценить не только состояние костей, но и других органов пациента. Это позволяет выявлять заболевания на самых ранних стадиях.
На одном снимке врач видит все структуры и органы которые у человека. По определенному алгоритму можно определить опухолевые образования.
О вреде излучения тоже не забываем. Хотя по утверждению специалистов в малых дозах оно даже полезно. Стимулирует работу внутренних органов и нервную деятельность.
Диагност может регулировать ширину испускаемого рентгеновского луча в зависимости от цели исследования. Тут принцип оптимальной достаточности.
Аэропорт, еще одно место где без рентген аппаратов не обойтись. Но используются они только для досмотра багажа и ручной клади. Для проверки самих пассажиров применять рентген нельзя.
Досмотровые сканеры работают с помощью того же электромагнитного излучения, миллиметровых радиоволн. И если длина волны у рентгеновского излучения не больше 10 нанометров, то в этой технологии используются до 10 миллиметров.
Принцип работы сканирующего портала СУ-100 основан на отражении миллиметровых волн от тела человека и приему принимающего устройства.
Когда вы проходите в сканирующую камеру в ней создается электромагнитное поле, оно продуцирует короткие радиоволны, которые отражаются от вашего тела.
Картинка получается очень четкой. Система распознает не прячите ли вы то что на борт самолета брать нельзя.
Одно сканирование наносит не больше вреда, чем один звонок по мобильному телефону.
Миллиметровые волны не справляются с толстым слоем одежды, поэтому ученые продолжают искать новые методы досмотра, что бы сделать его еще быстрее и эффективнее.
По мнению российских ученых безопасную аппаратуру можно создать на основе терагерцевого излучения. По скорости сканирования она не уступает человеческому зрению.
Единственное воздействие которое она оказывает-это тепловое воздействие. Природа терагерцевого излучения те же электромагнитные волны, только их длина короче миллиметровых в 10 раз. Такие воны легко проходят не только через ткани, но и сквозь дерево и пластмассу, керамику и бетон.
Обнаружить пустоты и дефекты можно с помощью радио голографии.
Что бы получить изображение радио голограмму локатор спускает электромагнитные волны. Волны отражаясь возвращаются в прибор.
Если за стеной что то спрятано, то сигнал в этом месте будет отражен иначе. Все результаты оцифровываются и формируют изображение на экране.
По мере продвижения оператора ручной сканер каждые пять минут излучает отраженный сигнал. А если установить на сканер антенну, то участие человека вовсе не требуется. Прибор будет работать самостоятельно, надо только задать нужные параметры.
А можно ли найти за стеной живой объект? Такую цель поставили разработчики биорадиолокатора. Они используют сверх широкополосную радиотехнологию.
Сигнал проходит сквозь непрозрачное препятствие и отражается от подвижного объекта и дальше прибор фиксирует изменения этого сигнала в зависимости от времени.
В основе все те же радиоволны, но прибор их излучает очень короткими импульсами. За каждое облучение прибор собирает максимальное количество информации о пространстве.
Возможна работа через бетонную 10 см, кирпичную стену до 30 см, деревянная 20 см,.
Прибор фиксирует наличие не просто живого объекта, но и изменение его положения. Чем крупнее объект и движется, тем ярче сигнал на мониторе.
Если человек меняет за стеной положение и изменится и картинка на экране.
Вполне возможно, что когда нибудь такие технологии для нас станут такими же доступными как мобильный телефон.
