Лучевая диагностика поражений диафрагмы

Диафрагма представляет собой мышечно-сухожильное образование, разделяющее органы грудной и брюшной полостей. Не случайно в старых анатомических и рентгенологических
публикациях ее нередко именовали грудо-брюшной преградой.

Диафрагма представляет собой мышечно-сухожильное образование, разделяющее органы грудной и брюшной полостей. Не случайно в старых анатомических и рентгенологических публикациях ее нередко именовали грудо-брюшной преградой. Вместе с тем, она в силу своего положения, устройства и функции играет роль связующего звена между указанными полостями и с этой точки зрения может считаться грудобрюшным  соединением.

К настоящему времени литература по эмбриологии, анатомии, физиологии, клинической и лучевой диагностике заболеваний диафрагмы практически необозрима, и в кратком очерке приходится отказаться от соответствующих ссылок. Упомянем лишь, что первая серьезная монография по рентгенодиагностике поражений диафрагмы была опубликована австрийским рентгенологом K. Hitzenberger (“Das Zwerchfell im gesunden und kranken Zustand”, 1927), а наиболее обстоятельное отечественное исследование было выполнено В.И. Соболевым и представлено в его докторской диссертации “Диафрагма в рентгеновском изображении” (1951).

Диафрагма состоит из тонкой центральной сухожильной части (centrum tendineum) и краевой мышечной части. В свою очередь мышца диафрагмы (m. phrenicus) разделяется на три части: грудинную, реберную и поясничную,состоящую из трех ножек (внутренней, промежуточной и наружной).

Грудинная часть отходит от мечевидного отростка, реберная – от внутренней поверхности 7–8 ребер, поясничная – от сухожильной дуги над поясничной мышцей и квадратной мышцей поясницы и от задних отделов ребер. Пространство между грудинной и реберной частями диафрагмы (отверстие Ларрэ или Морганьи) называется грудинореберным треугольником и заполнено клетчаткой, а пространство между реберной и поясничной частями (отверстие Бохдалека) – поясничнореберным треугольником и заполнено забрюшинным жиром (рис. 1)

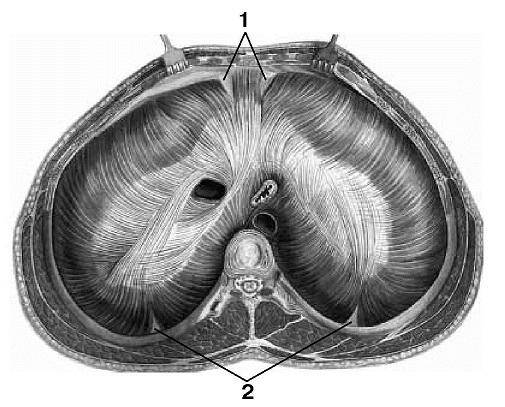

Рис. 1. Схематическое изображение диафрагмы (вид сверху). 1 – грудино-реберный треугольник, 2 – пояснично-реберный треугольник.

Нормальная диафрагма  в лучевом изображении

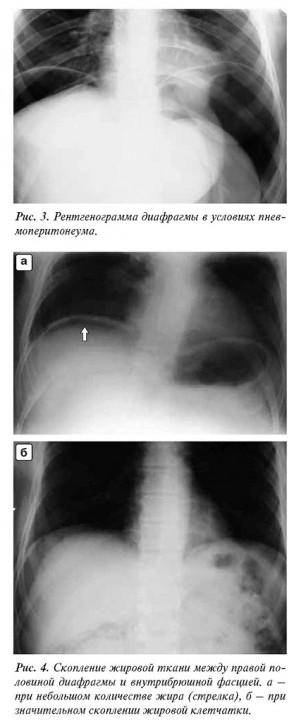

При рентгеноскопии и на обзорных рентгенограммах грудной клетки верхняя поверхность диафрагмы резко очерчивается на границе с воздушной легочной тканью (за исключением той области, где к ней примыкает сердце (рис. 2). Нижняя поверхность диафрагмы сливается с тенью поддиафрагмальных органов, но отчетливо отображается при наличии газа в полости брюшины (пневмоперитонеум) – рис. 3.

Толщина сухожильной части находится в пределах 1–2 мм, а наружных отделов каждой половины диафрагмы – 3–5 мм. В 1979 г. нами был описан сравнительно редкий вариант, заключающийся в скоплении жировой ткани между диафрагмой и внутрибрюшной фасцией (рис. 4). Просветление, обусловленное жиром, нетрудно отличить от интерпозиции толстой кишки между печенью и диафрагмой или селезенкой и диафрагмой (по характерному рисунку кишечной петли) и, что важнее, от свободного газа в брюшной полости (путем изменения положения тела исследуемого).

Достаточно ясно на рентгеновских компьютерных и магнитно-резонансных томограммах выделяется поясничная часть диафрагмы, и можно судить о положении, величине и контурах ее ножек (рис. 5). Толщина промежуточной ножки доходит до 10 мм; у пожилых людей ее контуры бывают слегка волнистыми.

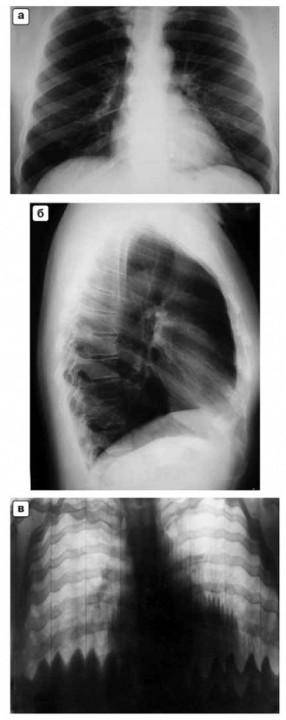

Рис. 2. Нормальная диафрагма в рентгеновском изображении. а – прямая проекция, б – правая боковая проекция, в – рентгенокимограмма (при глубоком
дыхании).

Положение, форма и движения диафрагмы связаны с возрастом, полом, телосложением человека, его положением в пространстве и состоянием смежных органов. На рентгенограмме в прямой проекции верхняя граница правой половины диафрагмы расположена у взрослых на уровне передних концов 5–6 ребер и, соответственно, позвоночных концов 10–12 ребер (глубина околопозвоночных скатов составляет в среднем 4–5 см). Левая половина диафрагмы находится на 1–1,5 см ниже.

У детей, у женщин, а также у тучных людей диафрагма стоит несколько выше, но различия невелики. Диафрагма локализуется выше у лиц с короткой и широкой грудной клеткой.

В возрасте 60–90 лет диафрагма опускается вследствие снижения тонуса мышц брюшного пресса и возрастной эмфиземы легких.

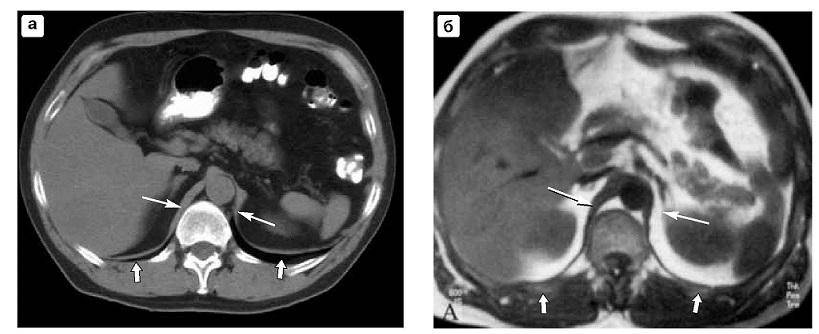

Рис. 5. Изображение диафрагмы на компьютерной томограмме (а) и магнитнорезонансной томограмме (б).Стрелками указаны ножки диафрагмы (тонкие стрелки) и задний скат (толстые стрелки).

При переходе в сидячее положение диафрагма опускается, а в положении на спине, наоборот, поднимается (в среднем на 3 см,больше за счет задних отделов), причем ее экскурсии существенно увеличиваются. Когда человек лежит на боку, то ниже расположенная половина диафрагмы поднимается на полтора–два межреберных промежутка, а противоположная половина опускается на 1–2 см и при спокойном дыхании почти неподвижна.

Форма каждой половины диафрагмы зависит от ее тонуса и от типа телосложения человека. При снижении тонуса выпуклость купола увеличивается. У лиц с узкой и длинной грудной клеткой купол более плоский, а при широкой и короткой грудной клетке имеет правильную полушаровидную форму.

Примерно у 5% людей единая дуга одной или обеих половин диафрагмы разделяется как бы на 2–4 дуги, что объясняется неравномерным развитием мышечных групп. Это так называемая “складчатость” купола диафрагмы (рис. 6).

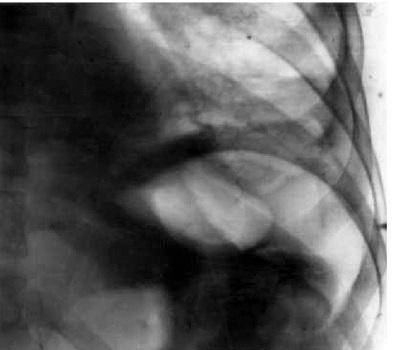

Рис. 6. “Складчатость” правой половины диафрагмы.

Она лучше заметна в фазе глубокого вдоха, причем соответственно пересечению соседних дуг на поверхности печени имеются неглубокие борозды. У некоторых людей при глубоком вдохе отмечается зубчатость контура диафрагмы в области бокового отдела реберно-диафрагмального синуса. Она образуется в местах прикрепления мышечных волокон к ребрам.

У диафрагмы три главных функции: двигательная (дыхательная), опорная (для соседних органов) и прессорная (выжимающее и присасывающее действие и массирующее влияние на желудок и кишечник). Активные движения диафрагмы обусловлены сокращением ее мышц. Их изучают при спокойном дыхании, глубоком дыхании и с применением функциональных проб, сопоставляя при этом перемещения обеих половин диафрагмы на симметричных участках. Функциональная проба Хитценбергера заключается в быстром коротком и глубоком вдохе через нос (“нюхательная проба”), а проба Мюллера состоит во вдохе при закрытой голосовой щели после глубокого выдоха.

При исследовании в прямой передней проекции при вертикальном положении диафрагма опускается на 0,5–2 см при спокойном дыхании и до 7–8 см при форсированном дыхании.

При переходе в положение на спине амплитуда движений диафрагмы возрастает.

Перемещения обеих половин диафрагмы обычно симметричны, но встречаются незначительные различия между ними. Вместе с тем, направление и размах движений разных частей диафрагмы неодинаковы. Это объясняется различной силой сокращений грудинной, реберной и поясничной частей диафрагмы, а также интерференцией реберного и диафрагмального типов дыхания. Согласно измерениям Я.Л. Шика, при спокойном дыхании экскурсии передних отделов диафрагмы оставляют в среднем 0,4 см, а задних – 1,8 см.

Дистопии, дискинезии и дистонии диафрагмы.

Дистопии выражаются в высоком или низком положении всей диафрагмы, одной половины диафрагмы или какой-либо ее части.

Врожденное двустороннее высокое стояние диафрагмы наблюдается крайне редко. В физиологических условиях подъем диафрагмы развивается при беременности.

Высокое положение диафрагмы бывает при ряде патологических состояний – асците, выраженном метеоризме, кишечной непроходимости, разлитом перитоните, гепатоспленомегалии. Рентгенологически при этом отмечается увеличение площади примыкания к диафрагме сердца, заострение реберно-диафрагмальных углов.

Столь же многочисленны причины высокого положения одной из половин диафрагмы. Оно может быть вызвано уменьшением объема легкого на той же стороне в результате ателектаза, коллапса, цирроза, тромбоэмболии,гипоплазии. К нему может привести диафрагматит, поддиафрагмальный абсцесс, крупная киста или опухоль в поддиафрагмальной области, сильно растянутый желудок или раздутая селезеночная кривизна. И, конечно, подъем одной половины диафрагмы ярко выражен при поражении диафрагмального нерва. Некоторые из перечисленных состояний необходимо рассмотреть подробнее.

Ограниченный перитонит в верхнем отделе брюшной полости сопровождается развитием вторичного острого диафрагматита. Его признаки были детально изучены М. М. Виккером и В. И. Соболевым – деформация и высокое положение соответствующей половины диафрагмы, ограничение его подвижности, неровность и нерезкость очертаний, утолщение и размытость контуров промежуточной ножки диафрагмы, накопление жидкости в реберно диафрагмальном синусе, очаги ателектаза и инфильтрации в основании легкого (рис. 7).



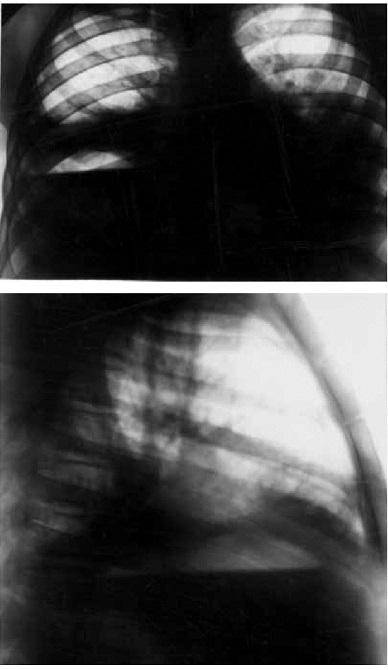

Рис. 7.Обзорная рентгенограмма левой половины диафрагмы в прямой проекции. Острый левосторонний диафрагматит.

Эти симптомы указывают на возможное формирование абсцесса в поддиафрагмальном пространстве или верхнем отделе печени. Образование абсцесса распознается с помощью сонографии, КТ или МРТ, а если он содержит газ, то и по рентгенограммам (рис. 8).

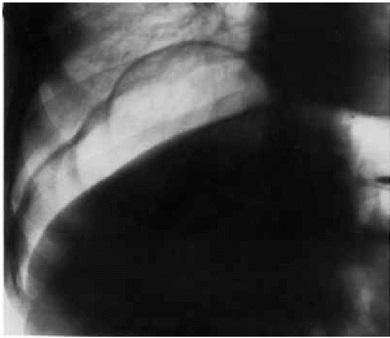

Рис. 8. Правосторонний поддиафрагмальный абсцесс.

Поражение диафрагмального нерва, независимо от его природы (родовая травма, ранение, полиомиелит, интоксикация, сдавление аневризмой, прорастание опухолью, хирургическое вмешательство), ведет к потере активных движений соответствующей половины диафрагмы и ее подъему. Первоначально наблюдается ослабление дыхательных движений, затем присоединяется их парадоксальность, которая демонстративно выявляется при пробе Хитценбергера или Мюллера. При вдохе регистрируется подъем пораженной части купола и смещение средостения в здоровую сторону. Подчеркнем, что у здоровых людей небольшие парадоксальные движения обнаруживаются очень редко и лишь в передних отделах диафрагмы.

К дискинезиям и  дистониям диафрагмы относят различные нарушения ее тонуса и дыхательных движений. Большинство из них связано с нейромышечными заболеваниями, острыми воспалительными и травматическими поражениями плевры, брюшины, позвоночника и ребер, интоксикациями. Психогенный эффект, например внезапно наступившее чувство страха, может вызвать кратковременный спазм диафрагмы. При истерии, бронхиальной астме, тетании и отравлении стрихнином наблюдаются тонические судороги диафрагмы: последняя расположена низко, уплощена и неподвижна при дыхании. Четко обнаруживается при рентгеноскопии клоническая судорога диафрагмы (икота, всхлипывание), возникающая при ряде патологических состояний (психическое расстройство, последствия энцефалита и инсульта, уремия, алкогольное опьянение и др.). На экране наблюдается в момент всхлипывания быстрое опускание диафрагмы в момент выдоха с дальнейшим возвращением ее в исходное положение. Многими авторами описаны проявления тика (хореи диафрагмы) и трепетания диафрагмы.

Тиком называют короткие клонические сокращения различной частоты, а трепетанием – крайне частые (до 200–300 в минуту) пароксизмы сокращений, отмечающиеся при психопатиях и энцефалите. К числу своеобразных нарушений принадлежит атетоз – мелкие неправильные сокращения мышечных пучков диафрагмы как на вдохе, так и на выдохе, наблюдающиеся при эмфиземе, психических заболеваниях и энцефалите.

Низкое расположение диафрагмы и ограничение ее подвижности характерно для обструктивных поражений легких с тяжелой диффузной эмфиземой. Небольшое снижение уровня стояния диафрагмы отмечается при двустороннем пневмотораксе. Односторонний пневмоторакс (особенно клапанный) и плевральный выпот (до образования сращений) вызывают снижение купола на своей стороне.
