Рентгеноанатомический анализ органов средостения
При исследовании в прямой проекции органы средостения образуют интенсивную, так называемую срединную тень, представленную в основ ном сердцем и крупными сосудами, которые проекционно перекрывают остальные органы.
Прямая проекция. При исследовании в прямой проекции органы средостения образуют интенсивную, так называемую срединную тень, представленную в основ ном сердцем и крупными сосудами, которые проекционно перекрывают остальные органы.
Тень средостения отграничена с боков легкими, снизу она сливается с медиальными отделами куполов диафрагмы, в верху заметно суживается и плавно переходит непосредственно в область шеи. Наружные контуры тени средостения четко отграничены от легких, они более выпуклые на уровне краеобразующих контуро сердца и несколько выпрямлены области сосудистого пучка, особенно справа при краеобразующем расположении ерхней полой ены. Отходящие кнаружи и к верху от верхнего полюса сосудистого пучка плечеголовной ствол справа и подключичная артерия и вена слева образуют ясно очерченные тени с несколько согнутыми контурами, которые теряют дифференцированное изображение на уровне грудинных концов ключиц.
Верхний отдел средостения выглядит менее интенсивным и однородным, так как срединно проецируется трахея, образующая продольно расположенную светлую полосу, шириной около 1,5—2 см.
Лимфатические узлы средостения в норме не дают дифференцированного изображения. Они видны лишь при их увеличении (рис. 230), кальцинации или при контрастировании (лимфография).
Форма и размеры срединной тени в значительной мере зависят от возрастных и конституциональных особенностей, фазы дыхания и положения исследуемого. У лиц астенического телосложения средостение уже и длиннее, у гиперстеников — шире и короче, чем у нормостеников. Средостение изменяет форму и размеры при разных фазах дыхания и перемене положения тела: на вдохе отмечается умеренное уменьшение поперечного размера средостения, при выдохе — некоторое расширение его.
При дыхании срединная тень, изменяя свой поперечный размер, не совершает заметных боковых смещений. Боковые толчкообразные смещения срединной тени при быстром и глубоком вдохе — один из признаков нарушения бронхиальной проходимости.
При исследовании горизонтальном положении поперечный размер средостения больше, чем вертикальном. При наклоне туловища и исследовании на боку наблюдается боковое смещение средостения до 2—3 см.
Это следует иметь в виду при определении глубины томографического среза в боковой проекции. Достаточная смещаемость средостения свидетельствует об отсутствии сращений и прорастания опухолью средостения.

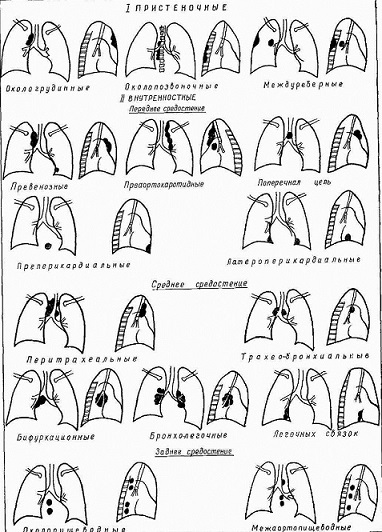

Рис. 230. Схематическое изображение топографии увеличенных внутригрудных лимфатических узлов.
Боковая проекция. При исследовании в боковой проекции органы средостения вследствие меньшего проекционного наслоения и естественной контрастности видны более отчетливо, чем в прямой проекции. В этой проекции четко видны границы средостения: спереди — грудина, сзади — грудные поз онки, снизу — диафрагма, сверху — верхнее отверстие грудной клетки.
Рентгенологически при исследовании в боковой проекции можно пров ести границы соответственно условному делению средостения на переднее, среднее, заднее, верхнее и нижнее.
Разделение средостения на указанные отделы осуществляют проведением двух фронтальных плоскостей соответственно передней и задней стенке трахеи и одной горизонтальной — книзу от раздвоения трахеи.
Такое подразделение средостения имеет практическое значение при дифференциальной диагностике различных патологических процессов , так как уточнение локализации выявляемых образований суживает круг заболеваний, которые необходимо учитывать в каждом конкретном случае.
Переднее средостение в рентгеновском изображении проецируется между задней пов ерхностью грудины и вертикалью, проведенной по передней стенке трахеи. В верхнем отделе его у взрослых видна тень восходящей аорты, передний контур которой несколько выбухает кпереди, четко очерчен, направлен кверху и кзади и переходит в тень дуги аорты. У детей кпереди от восходящей аорты расположена вилочковая железа. На переднее средостение кпереди от восходящей аорты проецируются переднекраевые отделы обоих легких, в связи с чем прозрачность его увеличивается. Участок просв етления треугольной формы, отграниченный спереди грудиной, снизу сердцем, сзади — восходящей аортой, называют ретростернальным пространством. На фоне его прослеживаются сосуды передних сегментов верхних долей. Высокую прозрачность ретростернального пространств а следует учитывать при распознавании патологических процессов переднего средостения, так как даже массивные патологические образования (увеличенные преваскулярные лимфатические узлы, опухоли и кисты средостения) могут давать тени небольшой интенсивности в результате «ослабляющего» эффекта проецирующейся воздушной легочной ткани.
Нижний отдел переднего средостения занят тенью сердца, на фоне которого проецируются сосуды средней доли и язычковых сегментов .
Среднее средостение в верхнем отделе имеет неоднородную структуру, в следств ие четкого изображения в воздушного столба трахеи, книзу от которой на средостение проецируются тени корней легких. Нижний отдел среднего средостения так же занят сердцем. В заднем сердечно-диафрагмальном углу идна тень нижней полой вены.
Заднее средостение проецируется между задней стенкой трахеи и передней поверхностью тел грудных позвонков . В рентгеновском изображении оно имеет вид продольно расположенной полосы просветления, на фоне которой у лиц пожилого возраста видна вертикально расположенная тень нисходящей аорты шириною около 2,5—3 см. Интенсивность тени аорты постепенно уменьшается книзу.
Верхний отдел заднего средостения перекрыт мышцами верхнего плечевого пояса и лопатками, в силу чего он имеет пониженную прозрачность.
В результате проекционного суммирования тени лопатки и аорты (на уровне перехода дуги нисходящую аорту) часто определяется треугольной формы интенсивная однородная тень с четким передним контуром, соответственно задней стенке трахеи, и менее четким и выпуклым верхним контуром дуги аорты. Иногда эту тень, обусловленную указанными анатомическими образованиями, ошибочно принимают за увеличение лимфатических узлов или опухоль заднего средостения.

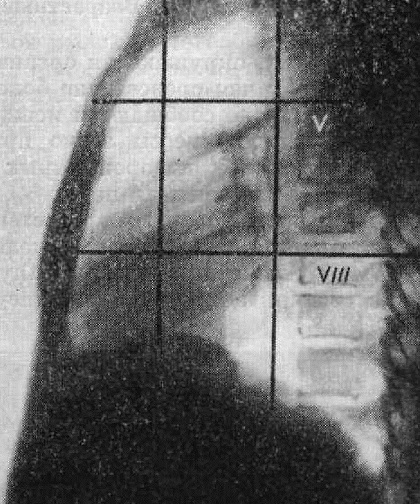

Рис. 231. Схематическое деление средостения на рентгенограмме в боков ой проекции (по Thwing).
Нижний отдел заднего средостения, отграниченный сердцем, диафрагмой и позвонками, имеет большую прозрачность и носит название ретрокардиального пространства. На фоне последнего проецируются сосуды основных сегментов легких.
В норме прозрачность ретростернального и ретрокардиального пространств в нижнем его отделе почти одинаков а. Полное или частичное затемнение ретростернального и ретрокардиального пространств, а также появление дополнительных теней на уровне органов средостения(сердце, аорта, трахея) свидетельствуют о наличии патологического процесса. Таким образом, оптимальной для рентгенологического изучения средостения является боковая проекция.
Thwining (1939) предложил еще более детальное деление средостенияна 9 частей. Это схематическое деление достигают путем проведения двух вертикальных линий во фронтальной и двух — горизонтальной плоскостях (рис. 231).
Границу между передним и средним средостением проводят по вертикальной линии, соединяющей грудино-ключичный сустав и передний отдел диафрагмы месте его проекционного пересечения с пле рой косой щели. Заднее средостение отделяется от среднего фронтальной плоскостью, проходящей несколько кзади от трахеи. Разграничительная линия между верхним и средним средостением проходит горизонтальной плоскости на уровне тела V грудного позвонка, а между средним и нижним — по горизонтали, проводимой на уровне тела VIII или IX грудного позвонка.
Рентгеноанатомия органов средостения: сердца и крупных сосудов, трахеи и главных бронхов , пищевода и вилочковой железы представлена в соответствующих разделах руководства.
