Решетчатые пазухи
Рентгенологически решетчатые пазухи изучают на обзорных рентгенограммах черепа в прямой передней, носо-подбородочной, аксиальной и боковой проекциях.
Рентгенологически решетчатые пазухи изучают на обзорных рентгенограммах черепа в прямой передней, носо-подбородочной, аксиальной и боковой проекциях.
Носо-подбородоч ная проекция. Обзорная рентгенограмма в этой проекции является оптимальной для изучения решетчатых пазух (рис.70). Решетчатые пазухи дают ячеистые просветления, расположенные цепочкой по бокам от полости носа. Передние их ячейки наслаиваются на глазницу, а задние — на верхне медиальные отделы верхнечелюстных пазух. Боковая стенка решетчатого лабиринта дает ровный или
слегка выпуклый контур. Медиальная стенка частично совпадает с боковой поверхностью полости носа.
Аксиальная проекция. На обзорной рентгенограмме черепа в аксиальной проекции решетчатые пазухи располагаются срединно на фоне полости носа, вписываясь в изображение альвеолярных дуг верхней и нижней челюсти. Видны передние, средние и особенно задние ячейки решетчитых пазух.

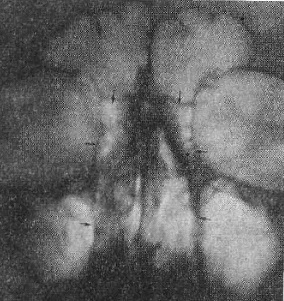

Рис. 70. Рентгенограмма околоносовых пазух.
Стрелками указаны ячейки решетчатого лабиринта
Прямая передняя проекция.
Обзорная рентгенограмма черепа в прямой передней проекции малопригодна для изучения ячеек решетчатых пазух из-за значительных проекционных наслоений: передние ячейки проецируются на боковые отделы клиновидных пазух, а задние — на медиалные отделы глазниц (см. рис. 54). Боковая проекция. На обзорной рентгенограмме в боковой проекции ячейки правой и левой решетчатой пазух проекционно совпадают. На вход в глазницу проецируются передние ячейки, на лобные отростки скуловой кости — средние, а кзади от
них задние ячейки решетчатых пазух (рис. 71). Для детального изучения структуры решетчатых пазух применяют томографию в сагиттальной и фронтальной плоскостях (рис. 72).
Рис. 71. Фрагмент рентгенограммы черепа в боковой проекции.
Стрелками указаны ячейки решетчатого лабиринта.

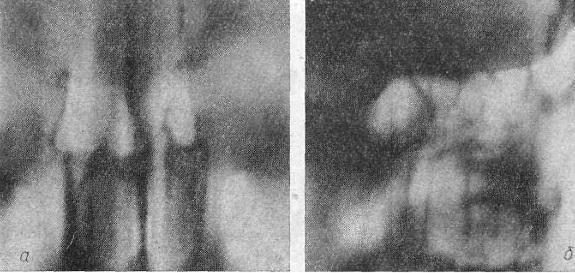

Рис 72. Томограммы решетчатого лабиринта во фронтальной плоскости (а),на уровне лобного отростка скуловой кости и в сагиттальной плоскости (б), отступя 1,5 см от срединной сагиттальной плоскости.
