Проверка принимаемых по умолчанию параметров архивирования для заданных мест архивирования
Принимаемые по умолчанию параметры архивирования могут быть временно изменены, но при завершении исследования восстанавливаются параметры по умолчанию.
Проверьте параметры архивирования.
Принимаемые по умолчанию параметры архивирования могут быть временно изменены, но при завершении исследования восстанавливаются параметры по умолчанию. (Параметры, принимаемые по умолчанию, настраиваются в режиме Utility (Работа с сервисными программами)).
<1> Щелкните на кнопке Default Param. (Параметры по умолчанию). Появляется диалоговое окно для настройки параметров, принимаемых по умолчанию, для заданных мест архивирования.
<2> При необходимости измените параметры архивирования. Закладка CD-R На этой закладке могут быть временно изменены принимаемые по умолчанию параметры архивирования данных на диск CD-R.
[Number of Media] (Число носителей) : Задайте число копий.
[Media Switching] (Замена носителя) : Выберите периодичность замены носителей.
• Each Patient (Каждый пациент) : Сообщение о необходимости замены носителя выводится для каждого пациента
• Each Study (Каждое исследование) : Сообщение о необходимости замены носителя выводится для каждого исследования.
• Media full (Носитель заполнен) : Сообщение о необходимости замены носителя выводится, если на носителе нет свободного места.
[Compression Type] (Тип сжатия) : Выберите тип сжатия.
Закладка [Multi-Frame Image] (Многокадровое изображение) : Для архивирования динамических изображений (RUN изображений, записанных динамических рентгеноскопических изображений, изображений, являющихся снимком с одним кадром, должны быть настроены параметры "Resize" (Изменить размер) и "Process Condition" (Параметры обработки).
Закладка [Single-Frame Image] (Однокадровое изображение) : Для архивирования неподвижных изображение (за исключением изображений, являющихся снимком с одним кадром, должны быть настроены параметры "Resize" (Изменить размер) и "Process Condition" (Параметры обработки).
[Resize (*1)] (Изменить размер) : Выберите размер.
• Original (Первоначальный) : Задается размер матрицы и число битов, используемых для получения изображения.
• Original/8 : Используется размер матрицы первоначальных данных изображения, но число битов изменено на 8.
• 512/8 : Данные изображения преобразуются в изображение с матрицей размером 512 × 512 и с числом битов, равным 8.
*1) Когда для параметра Resize выбираются настройки Original/8 или 512/8, тогда качество архивированного изображения может снизиться. Чтобы предотвратить снижение качества изображения при выборе настроек Original/8 или 512/8, рекомендуется, чтобы для параметра "Process Condition" (Условия обработки) были выбраны настройки "Brightness/Contrast" (Яркость/Контраст) и "Subtraction" (Субтракция). [Process Condition]
(Параметры обработки) : Выберите параметры обработки.
• Subtraction (Субтракция) : Когда это контрольное окошко "включено", тогда изображения, полученные во время DSA, выводятся после обработки методом субтракции.
• Zoom (Масштабирование) : Изображения архивируются со статусом "масштабировано".
• Brightness/Contrast (Яркость/Контраст) : Изображения архивируются со статусом "обработано в соответствие со шкалой серого".
• Spatial Filter : Изображения архивируются со статусом "обработано фильтром пространственных частот" [Order] (Порядок) : Выберите порядок архивирования
• Series (Серии) : Изображения архивируются в порядке возрастания номеров серий
• Multi-Frame Image > Single-Frame Image (Многокадровое изображение > Однокадровое изображение) : Сначала архивируются динамические изображения, затем – неподвижные
• Single-Frame Image > Multi-Frame Image (Однокадровое изображение > Многокадровое изображение) : Сначала архивируются неподвижные изображения, затем – динамические. [Option] (Опции) : В следующем диалоговом окне, которое выводится после того, как кнопка Option будет установлена в состояние ON (Включено), выберите порядок архивирования для "Multi-Frame Image" (для многокадровых изображений). После того как будет выбрано контрольное окошко Order Preset (Предварительная настройка порядка архивирования), выберите порядок архивирования в окне списка 1 и в окне списка 2.
Порядок архивирования: сначала архивируются файлы типа F-Rec, затем файлы типа Run. [Label] (Метка) : Введите имя метки вручную. Используется имя метки, содержащее от 3 до 11 символов. В имени метки может стоять до 7 буквенных символов и из 4 цифровых символов (автоматически присваиваемый серийный номер).
[Auto] (Автоматически) : Если выбрано настройка "Auto", то имя метки присваивается автоматически, и диалоговое окно ввода метки во время архивирования данных не показывается.
[Embed Graphic Data] (Встроенные графические данные) : Выберите эту настройку, если графические данные должны быть включены в изображения, которые будут выведены на печать.
[With DICOM Viewer] (С программой просмотра файлов DICOM) : Выберите эту настройку, если программа просмотра файлов DICOM (DICOM viewer) должна быть сохранена на носителе вместе с архивными данными изображений. [1Study-1Series] (1 Исследование – 1 серия)
(*1) : Эта настройка используется для того, чтобы объединить все серии
(*2), полученные при одном обследовании, в одну серию, и переслать ее на CD-R, DVD-RAM, или на сетевой сервер.
*1) Необязательная настройка. Если эта настройка требуется, то обратитесь к представителю по сервисному обслуживанию компании Toshiba..
*2) Во время одного обследования получают пакет полученных изображений.
ПРИМЕЧАНИЕ: Когда выбрана настройка [1Study-1Series], тогда серийные номера каждой серии становятся номерами единой серии, в которой нумерация начинается с числа 001.
Закладка DVD-RAM На этой закладке могут быть временно изменены принимаемые по умолчанию параметры архивирования данных на диск DVD-RAM. Параметры настройки такие же, как и на закладке CD-R. Более подробную информацию смотрите в описании закладки CD-R.
ПРИМЕЧАНИЕ: Чтобы задать автоматическое архивирование на носитель, в настройках протокола исследования в режиме Utility (Работа с сервисными программами) обязательно задайте параметр "Label" (Метка) с настройкой "Auto" (Автоматически). В противном случае архивирование не выполняется.
Закладка Remote Node (Удаленный узел) На этой закладке могут быть временно изменены принимаемые по умолчанию параметры пересылки данных на сетевой сервер. Здесь описаны настройки параметров, указанных на закладке Remote Node.
Другие параметры и их настройки даны в описании закладки CD-R. [Destination] (Место передачи (адресат) данных) :
Выберите место, куда будут передаваться данные.
Параметры пересылки для места передачи (адресата) передаваемых данных выбираются на этой закладке.

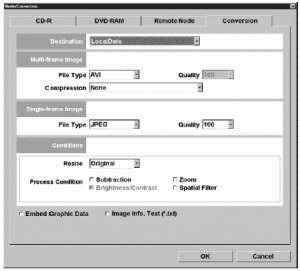

Закладка Conversion (Преобразование) На этой закладке могут быть временно изменены принимаемые по умолчанию параметры преобразования формата файла. Здесь описаны настройки параметров, указанные на закладке Conversion.
Другие параметры и их настройки даны в описании закладки CD-R. [Destination] (Место хранения (адресат) данных) : Выберите адресат хранения. Выберите принимаемых по умолчанию адресат хранения файлов после преобразования формата файла.
[Multi-frame Image] (Многокадровое изображение) : Задайте параметры преобразования для динамического изображения.
• File Type (Тип файла) : Формат файла (зафиксирован как AVI)
• Compression (Сжатие) : Тип сжатия • Quality (Качество) : Степень сжатия [Single-frame Image]
(Однокадровое изображение) : Задайте параметры преобразования для неподвижного изображения.
• File Type (Тип файла) : Формат файла (зафиксирован как BMP)
• Quality (Качество) : Степень сжатия [Image Info. Text (*.txt)] (Текстовый файл Image Info. Текст (*.txt)) : Эта настройка показывает, будет ли информация, относящаяся к изображению, выводиться в текстовом формате. Когда это контрольное окошко "включено", тогда информация, относящаяся к изображению, выводится в текстовом формате вместе с преобразованным файлом.
<3> Завершите настройку.
Чтобы применить внесенные изменения и закрыть диалоговое окно, щелкните на кнопке OK.
Чтобы закрыть диалоговое окно без применения внесенных изменений, щелкните на кнопке Cancel (Отмена).
ПРИМЕЧАНИЕ:
После останова системы измененным настройкам возвращаются принимаемые по умолчанию значения.
