Метод калибровки : задания 2 точек
Метод задания 2 точек с использованием катетера практически не отличается от метода, использующего иной объект.
Метод задания 2 точек с использованием катетера практически не отличается от метода, использующего иной объект. Ниже приводится описание метода задания 2 точек с использованием произвольного объекта.
Если для калибровки должен использоваться катетер, то для повышения точности калибровки следует применять катетер без контрастного вещества.
<1> Выберите изображение, которое будет использоваться для калибровки, и воспроизведите его на системном мониторе.
<2> Щелкните на кнопке Calibration в левом верхнем углу экрана. При этом появится экран настройки функции калибровки.
<3> Щелкните на кнопке Object. Появится экран выбора метода калибровки.

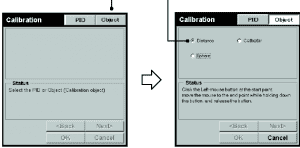

<4> Выберите радиокнопку Distance Если для метода задания 2 точек используется катетер, то выберите радиокнопку Catheter. Кнопка Object Радиокнопка Distance Экран настройки функции калибровки Экран выбора метода калибровки
<5> Обозначьте на изображении начальную и конечную точку участка известной фактической длины.
(a) Щелкните на начальной точке измерения.
(b) Затем, удерживая кнопку мыши нажатой, переместите курсор в конечную точку измерения и отпустите кнопку мыши.
Когда кнопка мыши будет отпущена, появится линия, соединяющая начальную и конечную точки. Когда задается конечная точка, экран переключается с экрана выбора метода калибровки на экран настройки калибровки объекта калибровки. На экране настройки калибровки объекта появляется заданное расстояние между двумя точками (в пикселях). Экран настройки калибровки объекта калибровки
<6> Щелкните по кнопке Next на экране настройки калибровки объекта калибровки.
<7> Укажите фактическую длину объекта калибровки, измеренного на изображении. Далее можно использовать два метода: путем выбора одного из значений, зарегистрированных в системе в поле Select Size или путем прямого ввода длины в поле Free. Укажите фактическую длину, используя один из этих методов.
<8> Завершите калибровку. Щелкните на кнопке OK.
Калибровка будет завершена.
Щелкните на кнопке OK для задания величины, показанной в поле [Calib. Factor] для изображения.
Кнопка Back : Отменяет заданные точки и подготавливает систему к другой калибровке объекта калибровки.
Кнопка Cancel : Аннулирует калибровку и подготавливает систему к началу другого сеанса калибровки.
