Автоматический круглосуточный контроль дистракционных усилий — новая технология удлинения конечностей

Результат клинического наблюдения иллюстрирует эффективное ис-пользование нового автоматического дистрактора с возможностью постоянного измерения дистракционных усилий, преодолеваемых аппаратом Илизарова при комбинированном дистракционном остеосинтезе

ВВЕДЕНИЕ

 Общепризнанным фактом считается, что надежное решение проблемы исправления деформации и удлинения сегмента конечности связано с появлением в середине ХХ столетия аппарата Илизарова, который и в настоящее время остается основным инструментом в руках опытного ортопеда-травматолога. С момента первой публикации произошли колоссальные изменения, как в самом аппарате, так и в технологии оперативного вмешательства.

Цель работы — продемонстрировать возможности технологии непрерывного контроля дистракцион-ных усилий с использованием автоматического дистрактора при исправлении варусной деформации большеберцовой кости с анатомическим удлинением.

 Постоянно совершенствовались узел фиксации (форма и материал опор с элементами связи, их защитное покрытие с элементами противовоспалительного и  биоактивного воздействия), узлы перемещения и угловой коррекции (стержни, шарниры, балки), снизилась травматичность оперативного вмешательства [1–13]. Улучшая процесс удлинения конечности, ортопеды разных стран подошли к необходимости автоматизировать этот процесс, что привело к  созданию автоматических узлов перемещения для аппаратов внешней фиксации с фиксированной [14–16], а затем и регулируемой скоростью удлинения [17]. Это привело к возможности коррекции деформаций одновременно с удлинением сегмента [13, 18]. Стремление подобрать объективную оптимальную скорость работы узлов перемещения привело к созданию автодистракторов, способных измерять дистракционные усилий для контроля процесса репаративного остеогенеза [19].

МАТЕРИАЛЫ И МЕТОДЫ

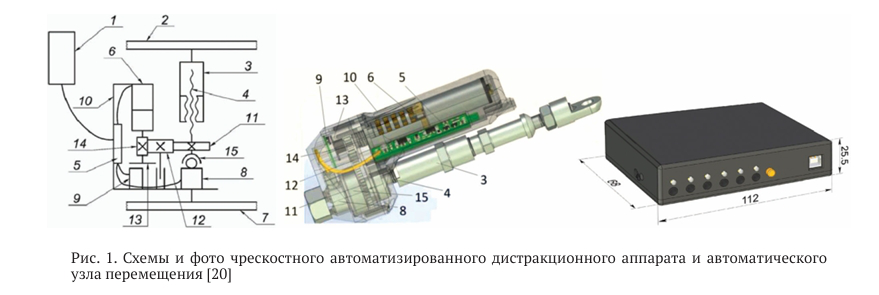

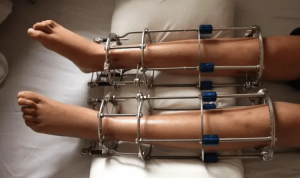

Для дистракционного остеосинтеза использовали аппарат Илизарова с тремя автоматическими дистракторами, — чрескостный автоматизированный дистракционный аппарат (патент RU № 2763644 C1 «Чрескостный автоматизированный дистракционный аппарат и автоматический узел перемещения», выпускается заводом «Курганприбор», рис. 1) [20].

Этот аппарат обеспечивает дозированную круглосуточную работу узлов перемещения. Программное обеспечение контролирует процесс практически неограниченного удлинения конечности от 0,15 мм/сутки при шаге 0,025 мм при каждом включении двигателя, получает данные о сроках дистракции, темпе удлинения, дистракционных усилиях на каждом стержне аппарата внешней фиксации и показатели динамики суммарных дистракционных усилий аппарата на протяжении необходимого отрезка времени (измерение усилий происходит при каждом включении двигателя).

Чрескостный автоматизированный дистракционный аппарат содержит опоры, соединенные между собой автоматическими узлами перемещения, каждый из которых включает в себя корпус, моторредуктор, электрически связанный с контроллером, и ходовой винт с гайкой. Автоматический узел перемещения выполнен с размещенной в нем зубчатой передачей, соединяющей ходовой винт и мотор-редуктор. Гайка ходового винта выполнена из хладотекучего антифрикционного фторсодержащего полимера и установлена с возможностью торцевого поджатия. В корпусе смонтирован секторный диск, закрепленный на одной из шестерен зубчатой передачи, и его датчик вращения, электрически связанный с контроллером. Контроллер расположен внутри корпуса автоматического узла перемещения, в месте крепления ходового винта установлен датчик продольного усилия ходового винта, электрически связанный с контроллером. Дозированное перемещение опор аппарата внешней фиксации достигается при снижении массы и габаритов аппарата с обеспечением обратной связи в виде контроля возникающих усилий в месте крепления ходового винта [20].

Методы клинического наблюдения представлены рентгенографическим контролем за процессом репаративной регенерации костной ткани с помощью аппарата фирмы Shimadru Sonialvision 4 (Япония).

Для стимуляции костеобразования интрамедуллярно в большеберцовую кость вводили титановый имплантат в виде двух спиц с гидроксиапатитовым покрытием длиной 15 см, диаметром 1,8 мм. Покрытие имплантата осуществлено в Томском политехническом университете по технологии МДО (микродугового оксидирования) [21]. В качестве компонентов для изготовления композиционных материалов использовали гидроксиапатит (Fluidinova, Португалия).

Клиническим примером служит случай исправления варусной деформации большеберцовых костей пациента 65 лет с диагнозом «Врожденная варусная деформация большеберцовых костей 20°, гонартроз 2 ст.» методом чрескостного дистракционного остеосинтеза аппаратом Илизарова в автоматическом режиме.

Пациент считал, что деформации (рис. 2, а) существуют у него с рождения, и всю сознательную жизнь мечтал их исправить. В последние 2–3 года пациент начал отмечать умеренные боли в коленных суставах. Физически активный образ жизни (военнослужащий) не ограничивал его в регулярных беговых нагрузках, плавании и пешеходном туризме.

Операция (09.07.24) — подмыщелковая частичная кортикотомия левой большеберцовой кости, комбинированный остеосинтез голени аппаратом Илизарова.

Операцию начинали с интрамедуллярного введения биоактивного имплантата с гидроксиапатитовым (ГА) покрытием. В кортикальном слое проксимального метафиза удлиняемой кости с помощью фрезы диаметром 5 мм через предварительно выполненные проколы мягких тканей сформировали сообщающиеся с костномозговым каналом наклонные отверстия (по одному с наружной и внутренней поверхности кости). Через эти отверстия провели две спицы с биоактивным ГА-покрытием. После того как спица вошла в канал на заданную величину, избыток ее длины скусили, а конец загнули и погрузили под фасцию сегмента конечности [22].

После введения имплантата мягкие ткани ушили наглухо и осуществили чрескостный остеосинтез костей голени аппаратом Илизарова по стандартной методике в комплектации, которая позволяет удлинять голень с одновременным исправлением деформации большеберцовой кости. На завершающем этапе операции узким, шириной 6 мм, долотом произвели частичную кортикотомию на уровне вершины деформации большеберцовой кости, стараясь максимально сохранить связи между фрагментами кости по ее наружной поверхности. Раны зашили наглухо с наложением асептических повязок, выполнили контрольную рентгенографию и стабилизировали системы аппарата (рис. 2, б). Остеоомию малоберцовой кости осуществили в ее нижней трети.

РЕЗУЛЬТАТ

Послеоперационный период протекал при постепенном дозированном исправлении деформации под постоянным контролем дистракционных усилий аппарата Илизарова.

 После операции установили три автоматических дистрактора (ведущий дистрактор — по внутренней поверхности голени, два ведомых дистрактора — по передне-наружной и задне-наружной поверхностям голени) таким образом, чтобы их шарнирные соединения проецировались на уровне продолжения биссектрисы угла варусной деформации большеберцовой кости  [23]. Дистракцию начали через семь дней после операции темпом 1 мм/сут по ведущему стержню (по 0,025 мм за 40 приемов в сутки). Больной постоянно ходил с костылями, наступая на оперированную ногу (рис. 2, в). а измерение дистракционных усилий показало, что после достижения уровня в 290Н произошло их резкое падение до 20Н, что свидетельствует о нарушение непосредственной связи между костными фрагментами (рис. 4).

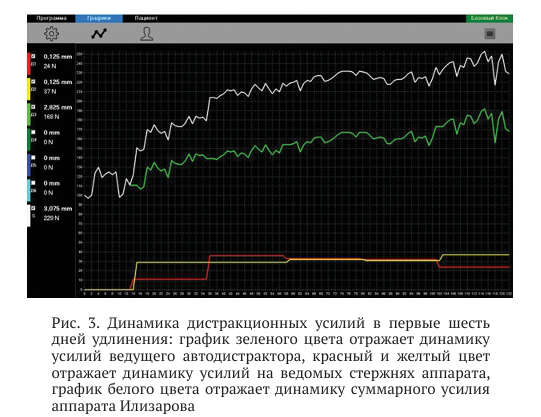

Активный, быстрый рост уровня дистракционных усилий до  200Н позволил врачу уже через два дня увеличить темп дистракции до  3 мм/сут (рис. 3), уровень дистракционных усилий продолжал постепенно подниматься в течение недели. Продолжающийся активный рост уровня дистракционных усилий свидетельствовал о сохранении непосредственной связи между костными фрагментами (по наружной поверхности — за счет надкостницы).

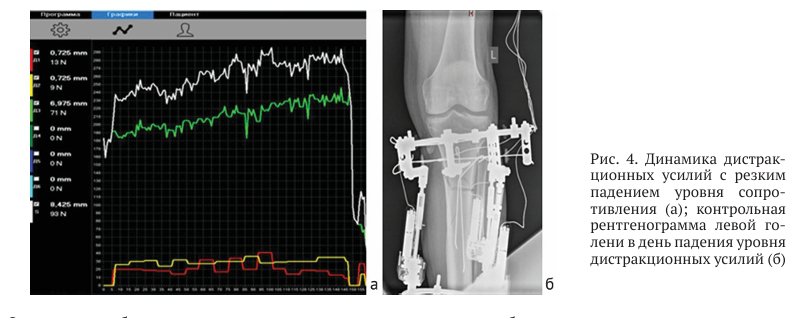

На седьмые сутки дистракции (22.07.24) во время работы дистрактора пациент отметил щелчок, сопровождавшийся умеренной болью. Объективный осмотр врачом не обнаружил каких-либо нарушений в  аппарате Илизарова

Опираясь на объективные клинические, рентгенологические и биомеханические данные, дистракция была прекращена на два дня, после чего вновь начата темпом 1 мм/сут с ежедневным контролем дистракционных усилий.

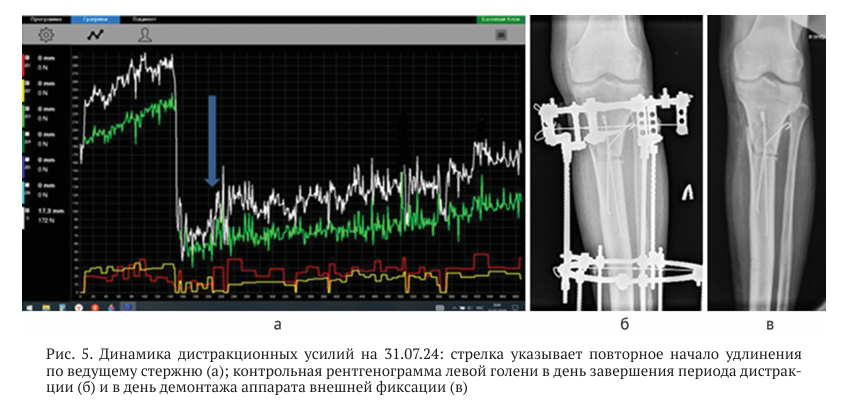

Последующий динамический контроль показал постепенный рост дистракционных усилий до 190Н. Параллельный клинический контроль свидетельствовал о постепенном завершении исправления варусной деформации голени, и 31.07.24 дистракция была прекращена ввиду выполнения поставленной задачи (рис. 5). Через две недели аппарат Илизарова был демонтирован после проведения клинической пробы на консолидацию. Общий индекс остеосинтеза (ИО) составил 15 дн/см (рис. 5, в). Функциональная длина левой конечности после исправления деформации превысила правую на 4 см, отеков нет, чувствительность кожных покровов сохранена.

Амплитуда движений в голеностопном суставе не ограничена, в коленном суставе — в пределах 120°. Клиническая проба на консолидацию не выявила какой-либо подвижности в зоне дистракционного регенерата, что позволило рекомендовать пациенту начинать постепенно возрастающую нагрузку при ходьбе и принять решение об операции по исправлению варусной деформации на правой голени.

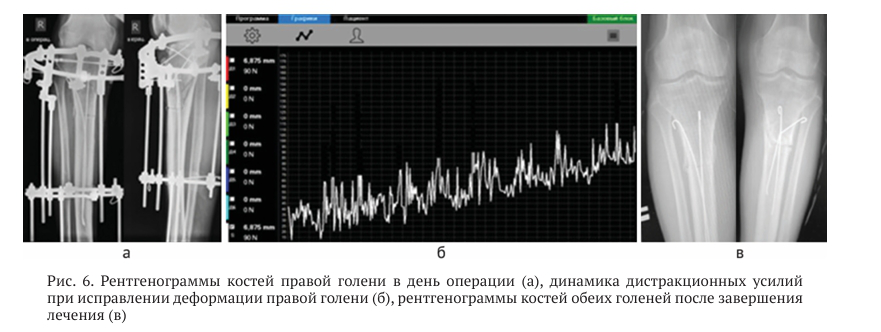

Технология оперативного вмешательства на правой голени не отличалась от операции на левой голени (рис. 6, а). Дистракцию по ведущему дистракционному стержню начали через семь дней после операции. Динамика дистракционных усилий отражала постепенное нарастание сопротивления удлиняемых тканей от 10 до 200Н, что свидетельствует о непрерывности связей между костными фрагментами (рис. 6, а). Рентгенограмма костей голени после завершения исправления деформации отражает достаточно быструю консолидацию костных фрагментов (рис. 6, б). Период фиксации правой голени в аппарате Илизарова продолжался 21 день, что в целом соответствовало индексу остеосинтеза 22 дн/см.

Через месяц после демонтажа аппарата внешней фиксации пациент ходил с полной нагрузкой, без дополнительных средств опоры, длина ног — одинаковая. Амплитуда движений в коленных суставах — 120°.

Ось конечностей пациента удовлетворяет. Таким образом, применение автодистрактора с контролем усилий в комбинации с интрамедуллярными имплантатами, покрытыми гидроксиапатитом, обеспечивает оптимальные условия для формирования дистракционного регенерата, а повышенная активность костеобразования проявляется в формировании дистракционного регенерата, сопровождающегося выраженной периостальной реакцией и увеличением площади поперечного сечения кости.

ОБСУЖДЕНИЕ

Новый чрескостный автоматизированный дистракционный аппарат [20] в отличие от других автодистракторов способен контролировать дистракционные усилия. Сбор данных осуществляется на блоке управления. Все данные передаются на компьютер в специальное приложение [19], через которое происходит анализ полученных данных о дистракционных усилиях и выбор скорости дистракции. Новая технология позволяет исправить деформацию сегмента и восстановить необходимую длину конечности с максимальным сохранением потенциала репаративного остеогенеза. Благодаря отслеживанию динамики дистракционных усилий на новом аппарате появилась возможность выявлять случаи неполной остеотомии кости, преждевременной консолидации отломков и оссификации регенерата, а также случаи разрыва регенерата. Появившиеся возможности ранней диагностики подобных ситуаций качественно отличают новый дистракционный аппарат от автодистрактора В.И. Шевцова, Э.В. Бурлакова, В.А. Немкова [17, 24], который мы длительное время использовали в клинической практике.

Ранее мы показали, что автоматическая высокодробная дистракция создает оптимальные условия для репаративного остеогенеза, а внутрикостные имплантаты с гидроксиапатитовым покрытием дополнительно стимулируют этот процесс и позволяют увеличить темп дистракции до 3 мм/сутки [25]. При этом общий срок остеосинтеза заметно сокращается: при удлинении голени у крупных экспериментальных животных ИО = 2–3 дн/см, в клинических условиях ИО = 15 дн/см.

ЗАКЛЮЧЕНИЕ

Динамический контроль дистракционных усилий при использовании нового автоматического дистрактора позволяет контролировать процесс удлинения и вовремя диагностировать возможные осложнения, менять темп дистракции до оптимального и сокращать сроки остеосинтеза в два–четыре раза в сравнении с данными мировой литературы. Использование нового автодистрактора способствует снижению количества осложнений, связанных с длительной фиксацией конечности в аппарате Илизарова.

СПИСОК ИСТОЧНИКОВ

1. Feichtinger X, Kocijan R, Mittermayr R, et al. Fracture patterns in patients with multiple fractures: the probability of multiple fractures and the most frequently associated regions. Eur J Trauma Emerg Surg. 2020;46(5):1151-1158. doi: 10.1007/s00068-019-01087-4.

 2. Шевцов В.И., Попков А.В. Дистракционно-компрессионный остеосинтез при удлинении конечностей аппаратом Илизарова. Травматология и ортопедия России. 1995;(1):35-37.

3. Dinah AF. Predicting duration of Ilizarov frame treatment for tibial lengthening. Bone. 2004;34(5):845-8. doi: 10.1016/j. bone.2004.01.026.

4. Kononovich NA, Popkov AV, Gorbach EN, Popkov DA. The effect of nanostructured hydroxyapatite coating on distraction osteogenesis. Key Engineering Materials. 2020;(854):216-222.

5. Попков А.В., Горбач Е.С., Мамедов У.Ф., Степанов Р.В. Удлинение голени с использованием интрамедуллярного деградируемого имплантата: клинический случай. Гений ортопедии. 2023;29(6):645-649.

6. Stoddart JC, Dandridge O, Garner A, et al. The compartmental distribution of knee osteoarthritis - a systematic review and metaanalysis. Osteoarthritis Cartilage. 2021;29(4):445-455. doi: 10.1016/j.joca.2020.10.011.

7. Ogino T, Kumagai K, Yamada S, et al. Relationship between the bony correction angle and mechanical axis change and their differences between closed and open wedge high tibial osteotomy. BMC Musculoskelet Disord. 2020;21(1):675. doi: 10.1186/s12891-020-03703-6.

8. Kim JI, Kim BH, Han HS, Lee MC. Rotational Changes in the Tibia After High Tibial Valgus Osteotomy: A Comparative Study of Lateral Closing Versus Medial Opening Wedge Osteotomy. Am J Sports Med. 2020;48(14):3549-3556. doi: 10.1177/0363546520960114.

9. Schubert I, Ferner F, Dickschas J. The effect of open-wedge and closed-wedge high tibial osteotomies on the tibial posterior slope-a study of two hundred seventy-nine cases. Int Orthop. 2020;44(6):1077-1082. doi: 10.1007/s00264-020-04499-9.

10. Ji S, Gao Y, Zhang J, et al. High tibial lateral closing wedge and opening wedge valgus osteotomy produce different effects on posterior tibial slope and patellar height. Front Surg. 2023;10:1219614. doi: 10.3389/fsurg.2023.1219614.

11. Артемьев А.А., Ивашкин А.Н., Кашуб А.М. и др. Особенности хирургического лечения посттравматической разной длины нижних конечностей у взрослых пациентов. Журнал им. Н.В. Склифосовского «Неотложная медицинская помощь». 2020;9(4):573- 579. doi: 10.23934/2223-9022-2020-9-4-573-579.

12. Feichtinger X, Kocijan R, Mittermayr R, et al. Fracture patterns in patients with multiple fractures: the probability of multiple fractures and the most frequently associated regions. Eur J Trauma Emerg Surg. 2020;46(5):1151-1158. doi: 10.1007/s00068-019-01087-4.

13. Щепкина Е.А., Соломин Л.Н., Саута О.И., Сабиров Ф.К. Обоснование применения ортопедического гексапода при удлинении бедренной кости «поверх» интрамедуллярного стержня. Кафедра травматологии и ортопедии. 2021;(3):27-36. doi: 10.17238/ issn2226-2016.2021.3.27-36.

14. Ilizarov GA, Predein AP, Bykov VM. Automatic compression-distraction apparatus. Patent US, no. 4,615,338. 1986. Available at: https:// patentimages.storage.googleapis.com/df/60/66/d910996b4d41c8/US4615338.pdf. Accessed Oct 27, 2025.

15. Pursley JA, Holloway JM, Wakefield TL. Automatic compression-distraction-torsion method and apparatus. Patent US no. 4,973,331. 1990.

16. Илизаров Г.А., Руц Ф.Я., Немков В.А., и др. Компрессионно-дистракционный аппарат. Авторское свидетельство СССР № 848011. 07.11.84 Бюл № 41.

17. Шевцов В.И., Бурлаков Э.В., Немков В.А. Чрескостный аппарат. Патент РФ на полезную модель № 30073. 20.06.2003. Бюл № 17.

18. Шевцов В.И., Попков А.В., Попков Д.А., Мурадисинов С.О. Удлинение нижних конечностей в автоматическом режиме. Гений ортопедии. 1999;(3):20-24.

19. Семкин А.В., Пиастро А.Е., Попков А.В. и др. Система управления процессом дистракционного остеосинтеза на основе обратной связи с дистракционными усилиями в автоматизированном чрескостном компрессионно-дистракционном аппарате. Патент РФ на изобретение № 2833763. 28.01.2025. Бюл. № 4.

20. Попков А.В., Семкин А.В., Попков Д.А. и др. Чрескостный автоматизированный дистракционный аппарат и автоматический узел перемещения. Патент РФ на изобретение 2763644. 30.12.2021 Бюл. № 1.

21. Попков А.В., Попков Д. А., Кононович Н.А. и др. Остеоинтеграция биоактивных имплантатов при лечении переломов длинных трубчатых костей: учебное пособие. Томск: Изд-во Томского политехнического университета; 2017:84-103.

22. Попков А.В., Попков Д.А. Биоактивные имплантаты в травматологии и ортопедии. Иркутск: НЦРВХ СО РАМН, 2012:127-177.

23. Шевцов В.И., Попков А.В. Оперативное удлинение нижних конечностей. М.: Медицина; 1998:89-171.

24. Попков А.В., Городцов Н.А., Попков Д.А. и др. Автоматизация оперативного удлинения конечностей (обзор литературы). Медицинская техника. 2024; (6):49-53.

25. Попков А.В., Попков Д.А., Кононович Н.А. и др. Удлинение конечностей в условиях биоактивной имплантации в длинных трубчатых костях: учебное пособие. Томск: Изд-во Томского политехнического университета; 2018:60-121 Статья поступила 04.04.2024; одобрена после рецензирования 21.01.2025; принята к публикации 21.08.2025. The article was submitted 04.04.2024; approved after reviewing 21.01.2025; accepted for publication 21.08.2025.

Информация об авторах:

Арнольд Васильевич Попков — доктор медицинских наук, профессор, главный научный сотрудник, врач — травматолог-ортопед

 Николай Алексеевич Городцов — врач — травматолог-ортопед, аспирант, младший научный сотрудник

Павел Павлович, Буравцов — кандидат медицинских, врач — травматолог-ортопед.
