Атлас рентгенологической диагностики ревматоидного артрита

Отражены рентгенологические симптомы артрита, особенности диагностики ревматоидного артрита (РА), рентгенологические изменения, происходящие в суставах при РА.

Часть первая. Рентгенологическая диагностика артрита

ОСНОВНЫЕ РЕНТГЕНОЛОГИЧЕСКИЕ СИМПТОМЫ АРТРИТА

Основными рентгенологическими симптомами артрита являются изменения в мягких и костных тканях [1, 2]. К последним относят:

—   остеопороз;

—   кистовидные просветления костной ткани (кисты);

—   сужение суставной щели;

—   эрозии суставов;

—   костные анкилозы;

—   деформации костей;

—   остеолиз;

— вывихи, подвывихи и сгибательные контрактуры суставов.

РЕНТГЕНОЛОГИЧЕСКИЕ ИЗМЕНЕНИЯ В МЯГКИХ ТКАНЯХ

Диффузное периартикулярное утолщение и уплотнение мягких тканей служит наиболее ранним рентгенологическим симптомом артрита, чаще всего выявляемым в мелких суставах кистей и дистальных отделов стоп.

Это изменение обусловлено протекающими экссудативно-пролиферативными процессами в суставах (рис. 1), оно также косвенно подтверждает наличие жидкости в суставе (синовита) (рис. 2). В редких случаях о присутствии жидкости в мелких суставах можно судить по небольшому расширению рентгеновской суставной щели.

Изменения в мягких тканях относят к неспецифическим и редко выявляемым рентгенологическим симптомам, они лучше определяются другими лучевыми методами диагностики (ультразвуковое исследование и магнитно-резонансная томография суставов).

Рис. 1. Утолщение мягких тканей в области дистального эпифиза локтевой кости

Рис. 2. Утолщение и уплотнение периартикулярных мягких тканей 2-го правого пястно-фалангового сустава

РЕНТГЕНОЛОГИЧЕСКИЕ ИЗМЕНЕНИЯ В КОСТНОЙ ТКАНИ

Остеопороз. Одним из самых ранних и характерных рентгенологических симптомов артрита является околосуставный остеопороз (рис. 3). Его признаком служит повышение рентгенологической прозрачности костной ткани в эпифизах коротких и длинных трубчатых костей, которое определяется по изменению трабекулярного рисунка костей, истончению и/или частичному исчезновению трабекул, уменьшению их количества на единицу объема кости и истончению замы-кательных пластинок суставных поверхностей костей (рис. 4).

Помимо околосуставного, может развиваться и генерализованный остеопороз, для которого характерны изменения не только в трабекулярной, но и в кортикальной костной ткани (рис. 5). Эти патологические изменения обнаруживаются во всех костях и не связаны непосредственно с пораженными суставами.

При генерализованном остеопорозе наблюдаются системные нарушения метаболизма кальция в костной ткани, связанные с нарушением ремоделирования костной ткани и преобладанием процессов резорбции кости над процессами костеобразования.

Рентгенологически остеопороз в кортикальной кости проявляется истончением кортикального слоя кости за счет эндостальной и субэндостальной резорбции кости, расширением костно-мозгового пространства и спонгиоизацией кортикального слоя в коротких и длинных трубчатых костях.

Рис. 3. Незначительный околосуставный остеопороз

Рис. 4. Выраженный околосуставный остеопороз. Толщина кортикального слоя диафизов пястных костей в норме

Рис. 5. Выраженный распространенный остеопороз.

Резкое истончение кортикального слоя диафизов пястных костей

Кистовидные просветления костной ткани (кисты) — характерный для полиартрита рентгенологический симптом, часто выявляемый уже на ранних стадиях развития заболевания. В мелких суставах в большинстве случаев определяются единичные (рис. 6) или множественные (рис. 7, 8) различных размеров округлой формы рентгеноотрицательные образования, располагающиеся в субхондральных или в центральных отделах эпифизов костей. В период обострения заболевания кистовидные просветления костной ткани не имеют четких границ и на фоне околосуставного остеопороза еще более увеличивают рентгенпрозрачность костей и могут сливаться с порозной костной тканью. В период ремиссии вокруг кистовидных просветлений иногда появляется тонкий костный ободок, отграничивающий его от окружающей костной ткани (рис. 8, 9). Крупные кистовидные просветления в эпифизах коротких трубчатых костей кистей и запястья встречаются у пациентов как молодого, так и среднего возраста, занимающихся физическим трудом (рис. 10)

Рис. 6. Единичные кистовидные просветления костной ткани в пястных головках. Незначительный околосуставный остеопороз

Рис. 7. Множественные кистовидные просветления костной ткани во 2-4-м пястно-фаланговых суставах (больше в 3-м). Отдельные кисты со склеротическим ободком

Рис. 8. Множественные кисты со склеротическим ободком в плюснефаланговых суставах

Рис. 9. Множественные локальные кисты со склеротическим ободком в первом межфаланговом суставе большого пальца стопы

Рис. 10. Крупные кисты в ладьевидных костях запястья

Сужение суставной щели. Для артрита характерно прогрессирующее сужение суставных щелей. Это один из важных рентгенологических симптомов, имеющих прямую коррелятивную связь с патологическими изменениями, происходящими в суставном хряще. Равномерность сужения суставной щели — отличительное свойство артрита. Сужение можно классифицировать как незначительное, умеренное и выраженное (рис. 11—14). Ширину рентгеновской суставной щели следует измерять в наиболее суженном участке.

Рис. 11. Утолщение мягких тканей в области запястья и 3-го пястно-фалангового сустава. Умеренный околосуставный остеопороз в пястно-фаланговых суставах. Умеренное сужение суставных щелей 1, 4 и 5-го пястно-фаланговых суставов; лучезапястного сустава. Выраженное сужение щели 3-го пястно-фалангового сустава

Рис. 12. Выраженное симметричное сужение суставных щелей, множественные кистовидные просветления костной ткани и эрозии в пястно-фаланговых суставах

Рис. 13. Множественные сужения суставных щелей в суставах запястья и 2-5-х запястно-пястных суставах. Немногочисленные кисты костей

Рис. 14. Множественные сужения суставных щелей разной степени выраженности в суставах дистальной части стопы. Единичные кисты

Эрозии суставов. Наличие эрозий суставных поверхностей — наиболее характерный для полиартрита рентгенологический симптом (рис. 15). Появление эрозий связано с разрушением субхондральной замыкательной пластины и участка губчатой кости эпифиза сустава. Различают 3 типа костных эрозий. Краевые поверхностные эрозии выявляют в тех местах внутрисуставного участка кости, где обычно кость не защищена покрывающим сустав хрящом (рис. 16—19). Именно эти «оголенные» участки эпифизов костей на краях суставных поверхностей первыми подвергаются «атакам» активно пролиферирующей синовиальной оболочки сустава. Компрессионные эрозии имеют место в том случае, когда происходит провал (коллапс) субхондральной части губчатой кости на фоне околосуставного остеопороза, кистовидной перестройки костной структуры, что приводит к инвагинации суставной поверхности внутрь эпифиза (рис. 20, 21). Данные изменения обнаруживаются в суставах, подверженных большим мышечным нагрузкам и движениям, чаще всего это тазобедренный сустав, суставная поверхность головки бедренной кости.

Другим характерным местом появления компрессионных эрозий является пястнофаланговый сустав.

Коллапс и инвагинация суставных поверхностей проксимальных эпифизов основных фаланг пальцев и смещение (внедрение) пястных головок в эти участки формируют типичные деформации суставов. К данным эрозиям относится внедрение ладьевидной кости запястья в дистальный эпифиз лучевой кости. Еще один тип эрозий проявляется в виде поверхностной резорбции замыкательной пластины кости в месте прикрепления связки и обычно связан с воспалительными изменениями в смежной связке (рис. 22, 23).

По выраженности различают поверхностные и глубокие эрозии, по количеству — единичные и множественные. Активно формирующиеся эрозии имеют острые края и нечеткие границы, для «старых» эрозий характерны закругленные края и склеротическое основание.

Рис. 15. Эрозивный артрит 2-го пястно-фалангового сустава (околосуставный остеопороз, множественные кисты, выраженное сужение щели сустава, единичная поверхностная эрозия)

Рис. 16. Множественные краевые эрозии в 1-х и 2-х пястно-фаланговых суставах. Умеренный распространенный остеопороз (истончен кортикальный слой 2-х пястных костей)

Рис. 17. Краевые эрозии 2-го и 5-го плюснефаланговых суставов

Рис. 18. Множественные эрозивные артриты 2-х пястно-фаланговых и 3-го проксимального межфалангового суставов

Рис. 19. Множественные эрозии 2, 4, 5-го левых плюснефаланговых суставов и 1-го межфалангового сустава левого пальца стопы. Неэрозивные артриты суставов правой стопы

Рис. 20. Множественные эрозии пястно-фаланговых суставов. Компрессионная эрозия 2-го пястно-фалангового сустав

Рис. 21. Множественные компрессионные эрозии пястно-фаланговых суставо

Рис. 22. Множественные кисты и эрозии костей запястья.

Эрозии в местах прикрепления связок к шиловидным отросткам локтевых костей

Рис. 23. Множественные эрозивные артриты суставов запястья и пястно-фаланговых суставов. Полная деструкция шиловидного отростка локтевой кости

Костные анкилозы — слияние 2 или более костей в единый костный блок. При данном нарушении суставная щель на рентгенограммах не определяется, костные трабекулы соединяются между собой и переходят из одной кости в другую. Костные анкилозы сочетаются с деформациями и остеосклеротическими изменениями в костях (рис. 24—26).

Рис. 24. Тотальный анкилоз костей запястья

Рис. 25 Множественные анкилозы костей запястья, запястно-пястных суставов

Рис. 26. Костные анкилозы 2-го и 3-го запястно-пястных суставов (слева) и лучеполулунного сустава (справа)

Деформации костей — любые изменения нормальной анатомической конфигурации костей. В норме кости имеют ровный, четкий контур с плавными, закругленными линиями.

Любые заострения краев суставных поверхностей, краевые дефекты костной ткани, неровности контуров костей, уменьшение или увеличение кости в объеме, нарушение внутренней структуры губчатой и кортикальной кости относятся к патологическим изменениям костной ткани (рис. 27).

Остеолиз. При быстропрогрессирующем или длительном течении ревматоидного артрита (РА) на рентгенограммах обнаруживаются крупные эрозии суставных поверхностей, вплоть до полного разрушения и исчезновения эпифизов костей.

Данный вид поражения суставов при РА относят к остеолитической форме заболевания (рис. 28). Одним из вариантов этой формы РА является коллапс запястий (рис. 29, 30).

Рис. 27. Множественные деформации костей запястья

Рис. 28. Остеолиз и выраженные деформации ладьевидной и полулунной костей запястья. Множественные деформации костей запястья

Рис. 29. Коллапс запястья

Рис. 30. Коллапс запястья. РА, стадия 4

При обширных и множественных деструктивных поражениях суставов развиваются множественные подвывихи, вывихи и сгибательные контрактуры суставов и формируются типичные для РА деформации суставов. Помимо деструктивных изменений в суставах, большинство деформаций связано с сухожильной и связочной «разболтанностью», разрывами в них и фиброзным уплотнением связок, а также с перестройкой нормального мышечного натяжения вокруг 1 или более суставов. Примерами таких изменений могут служить деформации пальцев по типу «бутоньерки», «лебединой шеи» и вальгусной девиации фаланг в плюснефаланговых и пястно-фаланговых суставах, смещение костей и фаланг пальцев вдоль оси суставов (рис. 31—34).

Рис. 31. Множественные сгибательные контрактуры

Рис. 32. Вальгусная девиация и вывихи 2-5-х плюснефаланговых суставов

Рис. 33. Вальгусная девиация, сгибательные контрактуры и подвывихи в пястно-фаланговых суставах

Рис. 34. Эрозивный полиартрит. Выраженные деформации, вывихи и подвывихи плюснефаланговых суставов

Рентгенологическая диагностика ревматоидного артрита

КЛАССИФИКАЦИЯ РЕНТГЕНОЛОГИЧЕСКИХ МЕТОДОВ ОЦЕНКИ ИЗМЕНЕНИЙ В СУСТАВАХ ПРИ РЕВМАТОИДНОМ АРТРИТЕ

Общие (описательные) методы оценки:

Модифицированные рентгенологические стадии РА (по Штейнброкеру).

Количественные методы оценки РА:

• Методы визуального подсчета количества и глубины эрозий + степени сужения суставной щели (Sharp + модификации; Genant; SENS).

• Методы общей сравнительной оценки изменений в суставах с использованием стандартных рентгенограмм без анализа отдельных рентгенологических симптомов (Larsen+модификации; Ratingen; SES).

МОДИФИЦИРОВАННЫЕ РЕНТГЕНОЛОГИЧЕСКИЕ СТАДИИ РЕВМАТОИДНОГО АРТРИТА (ПО ШТЕЙНБРОКЕРУ)

Стадия 1. Небольшой околосуставный остеопороз. Единичные кистовидные просветления костной ткани. Незначительное сужение суставных щелей в отдельных суставах.

Стадия 2. Умеренный (выраженный) околосуставный остеопороз. Множественные кистовидные просветления костной ткани. Немногочисленные или (множественные) разной степени выраженности сужения суставных щелей. Единичные эрозии (1—4) суставных поверхностей. Небольшие деформации костей.

Стадия 3. Умеренный (выраженный) околосуставный остеопороз. Множественные кистовидные просветления костной ткани. Множественные выраженные сужения суставных щелей. Множественые эрозии суставных поверхностей (5 и более). Множественные умеренные (выраженные) деформации костей. Подвывихи и вывихи суставов.

Стадия 4. Умеренный (выраженный) околосуставный (распространенный) остеопороз. Множественные кистовидные просветления костной ткани. Множественные выраженные сужения суставных щелей. Множественые эрозии костей и суставных поверхностей. Множественные выраженные деформации костей. Подвывихи и вывихи суставов. Единичные (или множественные) костные анкилозы. Субхондральный остеосклероз. Остеофиты на краях суставных поверхностей.

Кроме классификации по стадиям, артриты принято различать по форме — неэрозивные и эрозивные.

ОСОБЕННОСТИ ДИАГНОСТИКИ РЕВМАТОИДНОГО АРТРИТА

Рентгенологическая диагностика РА имеет следующие особенности.

•    Диагноз, стадии и прогрессирование РА устанавливаются по рентгенологическим изменениям в мелких суставах кистей и дистальных отделах стоп [3—5].

•    Обязательно отмечаются множественность и симметричность поражения суставов.

•    Заболевание начинается в типичных для РА суставах.

•    При классическом течении РА эрозии в суставах не предшествуют околосуставному остеопорозу, кистам и сужению суставных щелей.

•    Костные анкилозы при РА выявляются только в суставах запястий и во 2-5-х запястно-пястных суставах, редко в лучезапястных и суставах предплюсны.

•    Никогда анкилозы не формируются в межфаланговых суставах кистей и стоп, в первых запястно-пястных и плюснефаланговых суставах.

•    Стадия РА устанавливается по максимально измененному суставу (для начальных стадий РА) и по суммарному количеству эрозий в суставах кистей и дистальных отделов стоп (для эрозивной стадии 2 и стадии 3).

РЕНТГЕНОЛОГИЧЕСКИЕ ИЗМЕНЕНИЯ В СУСТАВАХ ПРИ КЛАССИЧЕСКОМ ТЕЧЕНИИ РЕВМАТОИДНОГО АРТРИТА

Типичными являются следующие прнизнаки.

•    Первые рентгенологические симптомы при РА обнаруживаются: во 2-х и 3-х пястно-фаланговых, 3-х проксимальных межфаланговых суставах кистей, в запястьях, лучезапястных суставах, шиловидных отростках локтевых костей, 5-х плюснефаланговых суставах.

•    Симметричные изменения в запястьях, пястно-фаланговых, проксимальных, межфаланговых, плюснефаланговых суставах, первых межфаланговых суставах стоп.

•    При более выраженных стадиях РА изменения могут обнаруживаться в дистальных межфаланговых суставах кистей и стоп.

•    РА никогда не начинается с поражения дистальных межфаланговых кистей и стоп и проксимальных межфаланговых суставов стоп.

СРОКИ ПОЯВЛЕНИЯ ОСНОВНЫХ РЕНТГЕНОЛОГИЧЕСКИХ СИМПТОМОВ РЕВМАТОИДНОГО АРТРИТА

•    При остром начале и активном течении РА околосуставный остеопороз и единичные кисты обнаруживаются в течение 1 месяца заболевания; множественные кисты и сужение суставных щелей — в период от 3 до 6 месяцев; первая эрозия — в течение 1 года заболевания.

•    Более типичным считается появление первых симптомов РА через несколько месяцев (до 1 года) от начала заболевания; эрозии выявляют на 2-3-й год от начала заболевания.

•    Костный анкилоз суставов запястий может быть обнаружен через 4—5 лет и более (в зависимости от течения эрозивного артрита в суставах запястий).

ОСОБЕННОСТИ РЕНТГЕНОЛОГИЧЕСКИХ ИЗМЕНЕНИЙ В СУСТАВАХ ПРИ РЕВМАТОИДНОМ АРТРИТЕ В ПОЖИЛОМ ВОЗРАСТЕ

•    Околосуставный остеопороз может быть проявлением постменопаузального остеопороза.

•    Часто обнаруживаются признаки полиостеоартроза (сужение суставных щелей, кисты) в дистальных и проксимальных межфаланговых суставах кистей, первых запястно-пястных и первых плюснефаланговых суставах, реже в пястнофаланговых суставах.

•    Для подтверждения диагноза РА необходимо выявление эрозий в типичных для РА суставах (запястья, плюснефаланговые, пястно-фаланговые суставы).

ОПИСАНИЕ РЕНТГЕНОЛОГИЧЕСКИХ СТАДИЙ РЕВМАТОИДНОГО АРТРИТА

Рентгенологическая стадия 1 (рис. 35, 36):

•    утолщение мягких тканей;

•    околосуставный остеопороз;

•    единичные кистовидные просветления костной ткани (кисты);

•    незначительное сужение суставных щелей в отдельных суставах.

Рентгенологическая стадия 2 (рис. 37—43):

•    околосуставный остеопороз;

•    множественные кисты;

•    сужение суставных щелей;

•    единичные эрозии (до 5);

•    возможны единичные подвывихи суставов.

Рентгенологическая стадия 3 (рис. 44—47):

•    околосуставный остеопороз;

•    множественные кисты;

•    сужение щелей большинства суставов;

•    множественные эрозии;

•    вывихи и подвывихи суставов;

•    деформации эпифизов костей.

Рентгенологическая стадия 4 (рис. 21, 30, 48):

•    околосуставный остеопороз;

•    множественные кисты;

•    сужение щелей большинства суставов;

•    множественные эрозии;

•    вывихи и подвывихи суставов;

•    деформации эпифизов костей;

•    единичные или множественные костные анкилозы.

Рис. 35. РА, стадия 1. Незначительный околосуставный остеопороз. Сужены щели 1-го и 2-го правых пястно-фаланговых суставов

Рис. 36. РА, стадия 1. Незначительный околосуставный остеопороз. Незначительно сужены щели первых межфаланговых и плюснефаланговых суставов

Рис. 37. РА, стадия 2 (неэрозивная форма)

Рис. 38. РА, стадия 2 (неэрозивная форма)

Рис. 39. РА, стадия 2. Умеренный распространенный остеопороз. Резко сужена щель 5-го плюснефалангового сустава. Единичные кисты. Истончение кортикального слоя костей. Эрозий нет

Рис. 40. РА, стадия 2. Утолщены мягкие ткани в области запястья. Околосуставный остеопороз. Сужены щели межзапястных, пястно-фаланговых и проксимальных межфаланговых суставов. Единичные кисты. Неэрозивный полиартрит

Рис. 41. Эрозивный РА, стадия 2.

Единичная эрозия первого правого пястно-фалангового сустава

Рис. 42. Эрозивный РА, стадия 2. Единичные эрозии костей запястья

Рис. 43. Эрозивный РА, стадия 2. Незначительно утолщены мягкие ткани в области запястья. Умеренный околосуставный остеопороз. Сужены щели суставов запястья и пястнофаланговых суставов. Единичные кисты. Краевая эрозия 2-й правой пястной головки

Рис. 44. РА, стадия 3. Преимущественное симметричное поражение костей и суставов запястья

Рис. 45. РА, стадия 3. Симметричный эрозивный полиартрит

Рис. 46 РА, стадия 3 Вывихи 2–4-го плюснефалангового сустава (слева)

Рис. 47. РА, стадия 3

Рис. 48. РА, стадия 4. Множественные анкилозы суставов запястья

Рентгенологические методы оценки прогрессирования изменений в суставах при ревматоидном артрите

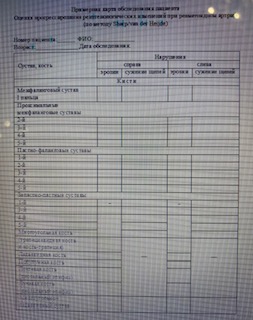

МЕТОД SHARP В МОДИФИКАЦИИ VAN DER HEIJDE (1989) [6,7]

Оцениваются суставы кистей и дистальных отделов стоп.

Для подсчета эрозий используются 16 суставов и костей в каждой кисти:

а)    2-5-е проксимальные межфаланговые суставы;

б)    1-5-е пястно-фаланговые суставы;

в)    1-й запястно-пястный сустав;

г)    1-й межфаланговый сустав;

д)    многоугольная (трапециевидная + кость-трапеция), ладьевидная, полулунная, лучевая и локтевая кости.

Каждая эрозия оценивается от 0 до 5 баллов по глубине поражения: 0 баллов — нет эрозий, 1 балл — одна отдельная эрозия или вовлечение в деструктивный процесс менее 21% поверхности сустава, 2 балла — две отдельные эрозии или вовлечение 21—40% поверхности сустава, 3 балла — три отдельных эрозии или вовлечение 41—60% поверхности сустава, 4 балла — четыре эрозии или эрозирова-ние 61—80% поверхности сустава, 5 баллов — выраженная деструкция с вовлечением более 80% поверхности сустава, полная деструкция (коллапс) эпифиза кости в каждом суставе.

Сумма баллов (2 кисти) варьирует от 0 до 160.

Для подсчета эрозий в дистальных отделах стоп используются 6 суставов каждой стопы:

а)    1-5-е плюснефаланговые суставы;

б)    межфаланговый сустав I пальца стопы;

в)    в суставах стоп при подсчете эрозий по рекомендациям van der Heijde в качестве максимального числа баллов используют 10 (по 5 баллов на каждую поверхность сустава), обосновывая это высокой частотой случаев полного разрушения головок плюсневых костей (5 баллов) при сохранении суставных поверхностей фаланг пальцев стоп.

Сумма баллов (2 стопы) варьирует от 0 до 120.

При необходимости сравнения степени деструктивных изменений в кистях и стопах рекомендуется использовать процентные шкалы. Например, если счет эрозий в каком-либо суставе равен 2 баллам, то это составляет 40% для сустава кисти (2/5) и 20% для сустава стопы (2/10).

Для оценки сужения суставных щелей используются 15 суставов в каждой кисти:

а)    2-5-е проксимальные межфаланговые суставы;

б)    1-5-е пястно-фаланговые суставы;

в)    3-5-е запястно-пястные суставы;

г)    ладьевидно-трапециевидный сустав;

д)    головчато-ладьевидно-полулунный сустав;

е)    лучезапястный сустав.

Сужение суставных щелей оценивается: 0 баллов — нормальная суставная щель; 1 балл — локальное или подозрение на сужение; 2 балла — диффузное сужение 50% от нормы; 3 балла — сужение более чем на 50% или подвывих сустава; 4 балла — костный анкилоз или полный вывих сустава.

Сумма баллов (2 кисти) варьирует от 0 до 120.

Для оценки сужения суставных щелей в дистальных отделах стоп используются 6 суставов каждой стопы:

а)    1-5-е плюснефаланговые суставы;

б)    межфаланговый сустав I пальца стопы.

Сужение суставных щелей оценивается от 0 до 4 баллов (как в кистях).

Сумма баллов (2 стопы) варьирует от 0 до 48.

Подсчет изменений в суставах кистей имеет большее значение, чем в стопах.

Максимальный общий счет (a total Sharp's score) представляет собой суммирование баллов по эрозиям и сужениям суставных щелей и составляет 448 баллов для 1 пациента.

МЕТОД SENS

Метод SENS (Simple Erosion Narrowing Score, 1999) [8] применяется для простого подсчета изменений в суставах, имеющих эрозии и/или сужение суставных щелей. Он основан на методе Sharp/van der Heijde (1989). В соответствии с этим методом эрозии определяются в 32 суставах кистей и 12 суставах стоп; сужение суставных щелей подсчитываются в 30 суставах кистей и 12 суставах стоп; сустав считается измененным, если в нем обнаруживается любая эрозия и/или любое (даже минимальное) сужение суставной щели.

Каждому симптому присуждается 1 балл. Общее количество баллов, подсчитанных по методу SENS, должно укладываться в диапазоне от 0 до 86.

Рис. 49. Больная Б., 32 года. РА, стадия 2. Неэрозивный полиартри

Рис. 50. Больная Б., 37лет. РА, стадия 3. Эрозивный полиартрит. Динамика через 5лет

Рис. 51. Больная Б., 32 года. РА, стадия 2. Неэрозивный полиартрит

Рис. 52. Больная Б., 37лет. РА, стадия 3. Эрозивный полиартрит. Динамика через 5лет

Литература

1.    Смирнов А.В. Дифференциальная рентгенологическая диагностика поражения суставов кисти при ревматических заболеваниях. Consilium medicum 2005; 7 (2): 76-83.

2.    Смирнов А.В. Рентгенологическая диагностика изменений в костях и суставах стоп при ревматических заболе-ваниях.СошШит medicum 2005; 7 (8): 608-13.

3.    Насонова В.А., Бунчук Н.В. Ревматоидный артрит. В кн.: Ревматические болезни. М.: Медицина, 1997; 257-95.

4.    Сигидин Я.А., Гусева Н.Г., Иванова М.М. Ревматоидный артрит. В кн.: Диффузные болезни соединительной ткани. М.: Медицина, 2004; 129-33.

5.    Клинические рекомендации. Ревматология. Под ред. Е.Л. Насонова. М.: ГЭОТАР-Медиа, 2005; 25-72.

6.    Кричевская О.А., Горячев Д.В., Смирнов А.В. и др. Некоторые методы оценки прогрессирования рентгенологических проявлений ревматоидного артрита. Науч-практич ревматол, 2007; 2: 56-63.

7.    Van der Heijde D.M. How to read radiographs according to the Sharp/van der Heijde method. J Rheumatol 1999; 26 (3): 743-5.

8.    Van der Heijde D.M., Dankert T, Nieman F. et al.Reliability and sensitivity to change of a simplification of the Sharp/van der Heijde radiological assessment in rheumatoid arthritis. Rheumatology 1999; 38: 941-7.

А.В. Смирнов.

Теги: ревматоидный артрит
234567 Начало активности (дата): 20.03.2022 19:17:00
234567 Кем создан (ID): 989
234567 Ключевые слова: артрит, рентгенологическая диагностика, ревматоидный артрит, остеопороз, деформация костей
12354567899

Атлас рентгенологической диагностики ревматоидного артрита
