Магнитно-резонансная томография с аксиальной нагрузкой в диагностике нарушений статики поясничного отдела позвоночника
Диагностика нарушений статики позвоночника требует проведения исследования без аксиальной нагрузки и при ее воздействии.Стандартные мультисрезовая компьютерная (МСКТ) и магнитно-резонансная томографии (МРТ) ограничены исследованием пациента в положении лежа.
ВВЕДЕНИЕ
Деформации позвоночника как приобретенного, так и врожденного характера представляют сложную проблему с точки зрения диагностики. При планировании лечения требуется применение различных модальностей для оценки протяженности, степени и характера нарушения взаиморасположения функциональных элементов - позвоночно-двигательных сегментов. Данная информация полезна для планирования лечения и при необходимости оценки возможностей хирургической коррекции. Наиболее объективные данные о вышеуказанных характеристиках могут быть получены с помощью методов лучевой диагностики [1].
Традиционно методом выбора в определении характеристики нарушений статики была рентгенография и все возможные ее методики, в том числе и функционального характера, т.е. исследования в положении стоя, а также с пробами при сгибании, разгибании, наклонах [2]. Недостатками данного метода, а точнее его физическими особенностями, являются проекционные искажения и суммационный эффект. Эти характеристики в ряде случаев не позволяют достоверно судить о выявленных изменениях и способны привести к значительным погрешностям в измерениях.
Современные методики диагностики, использующие принципы классической рентгенографии, однозначно расширили возможности исследования позвоночника. При их выполнении возможно получение трехмерного изображения скелета, которое строится в виде компьютерной модели на основании референсных точек, вычисленных по двухплоскостным рентгенограммам [3,4].
Наиболее подробное и достоверное отображение структур позвоночника можно получить при помощи МСКТ и NIPT. Однако эти методы ограничены в оценке структур скелета при функциональной нагрузке, что обусловлено конструктивными особенностями аппаратуры [5, 6, 7, 8, 9,10].
Одним из способов решения данного вопроса была разработка низкопольных МР-томографов с возможностью вертикализации пациентов во время исследования, а также появление в клинической практике специализированных приставок, позволяющих имитировать вертикальное положение человека при исследовании лежа [11,12,13].
МАТЕРИАЛЫ И МЕТОДЫ
Для изучения возможностей функциональных МР-методик проводилось исследование 124 пациентов с хроническим болевым синдромом в области поясницы. Возраст пациентов варьировал от 20 до 55 лет (женщины -56%, мужчины 44 %).
Перед МР-исследованиями с аксиальной нагрузкой пациентам проводилось клинико-инструментальное обследование, которое состояло из осмотра врачом клинической специальности (невролог, нейрохирург, ортопед), стандартной рентгенографии поясничного отдела позвоночника в прямой и боковой проекциях. При выявлении во время исследования смещений позвонков выполнялась рентгенография с функциональными пробами (максимальным сгибанием и разгибанием).
Исследование в вертикальном положении (п = 60, 48,4 %) проводилось на низкопольном (0,25 Тл) МР-томографе открытого типа G-Scan Brio (Esaote, Италия) (рис. 1, а). Методика исследования включала 2 этапа. На 1-м пациент исследовался в горизонтальном положении по стандартному протоколу. На 2-м производилась вертикализация с получением Т2-взвешенных изображений (ВИ) в 3-х плоскостях. Для получения максимально ооъективных данных о положении структур ПДС достигали угла > 84° по отношению к горизонтали.
Данный угол позволял перенести основную массу тела на позвоночник и при этом сохранить минимальную опору, что необходимо для сохранения неподвижности.
Для имитации вертикального положения (п = 64; 51,6 %) использовался аппарат с возможностью дозированнои аксиальной нагрузки DynaWell L-bpine (DynaWell Int AB, Швеция), совместимый с МР- и рентгеновскими компьютерными томографами. Данный аппарат состоял из 2 элементов - жесткого основания и мягких жилетов, которые соединены между собой ремнями, расположенными по боковым поверхностям. Жилеты имели различные размеры и подбирались в соответствии с телосложением исследуемых, так как плотное их прилегание позволяло оптимально распределить нагрузку на исследуемого, тем самым снизив неприятные ощущения. В жесткое основание аппарата дозированной аксиальной нагрузки встроены весы (отдельно для каждой нижней конечности), позволяющие получить информацию об оказываемой нагрузке и оценить ее симметричность).
МР-исследование проводилось на высокопольном (1,5 Тл) МР-томографе VANTAGE Atlas (Toshiba, Япония) (рис. 1, б). Методика проведения исследования включала 2 этапа. Вначале пациент исследовался без нагрузки с получением изображений по стандартному протоколу. Затем, во время воздействия дозированной аксиальной нагрузкой, получали Т2-ВИ во фронтальной, сагиттальной и аксиальной плоскостях. Согласно рекомендациям производителя и результатам многочисленных работ для адекватной имитации вертикального положения дозированная аксиальная нагрузка должна составлять 40-50 % от массы тела пациента. При этом экспозиция нагрузки до получения изображений с достоверными геометрическими характеристиками должна быть не менее 5 минут [7,14,15,16].
По результатам исследований оценивались ось позвоночника (ее отклонение в сагиттальной и фронтальной плоскостях) по методике Cobb - Lippmann (1974); взаиморасположение тел позвонков в соответствии с модифицированной классификацией Lambl - Meyerding (1932). При определении стабильности листе зов критерием был выбран показатель в 3 мм.
Так, при смещении позвонков во время функциональной нагрузки более чем на 3 мм оно считалось нестабильным. Референсным методам в оценке статики позвоночника была выбрана рентгенография в прямой и боковой проекциях, при наличии листе-зов - с использованием функциональных проб в положениях максимального сгибания и разгибания [16].
Для сравнения полученных в ходе рентгенографии и функциональных МР-методик данных рассчитывался коэффициент корреляции Пирсона и показатели диагностической эффективности (чувствительность, специфичность и точность).
РЕЗУЛЬТАТЫ

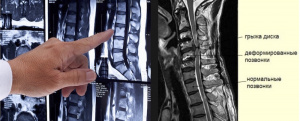

Физиологической реакцией позвоночника на аксиальную нагрузку является увеличение угла шейного и поясничного лордозов и грудного кифоза. Данная реакция ожидаемо была отмечена у большинства пациентов (п = 109; 87,9 %) при функциональных МР-исследованиях поясничного отдела позвоночника как в вертикальном положении, так и при его имитации. На фоне дегенеративных изменений характер ответа поясничного отдела позвоночника на функциональную нагрузку мог быть аномальным. В 8,9 % (п = 11) наблюдений отмечалось уменьшение величины поясничного лордоза, в том числе с его выпрямлением и даже формированием патологического кифоза в 3,2 % (п = 4) (рис. 2, а - в). Изменения коррелировали с показателями, получаемыми у данных пациентов при проведении рентгенографии в вертикальном положении (г = 0,93).
При оценке смещений позвонков возможности МР-методик с аксиальной нагрузкой сравнивались с эталоном - стандартной рентгенографией поясничного отдела позвоночника с функциональными пробами (в положении максимального сгибания и разгибания). Листезы были выявлены у 19 (15,3 %) пациентов. У 1 (0,8 %) больного листез был лестничным - на уровне 2 тел позвонков, определялся только во время воздействия функциональной нагрузки.
Стабильные листезы или смещения с признаками гипермобильности определялись в 57,9 % (п = 11) наблюдений. При сравнении с данными рентгенографии с функциональными пробами показатели соответствовали друг другу в 90 % (п = 9), г = 0,88. Расхождение было выявлено в 1 (0,8 %) случае, когда при МРТ степень смещения находилась в пределах 2,5 мм (гипермобильность), а при рентгенографии достигала 3 мм (нестабильный листез).
Количество нестабильных смещений при сравнении данных рентгенографии и функциональных МР-методик соответствовали друг другу во всех наблюдениях (п = 9) (рис. 3, а - г). В то же время величина смещения позвонков при функциональной рентгенографии была более значимой - в 6 из 9 наблюдений.
Однако в ряде случаев (п = 10, 8,0 %) отсутствие суммационного эффекта, наоборот, затрудняло интерпретацию изображений, что связано со сложностями оценки степени торсии тел позвонков и необходимости учета величины лордоза. Последнее требовало дополнительной обработки изображений с получением мультипланарных реконструкций для более достоверной оценки деформации оси позвоночника.
Сколиотическая деформация более 5° выявлялась в 59,7 % (п = 74) случаев. Данные, полученные в ходе рентгенографии, выполненной в вертикальном положении, были сопоставимы с результатами функциональных методик МРТ, г = 0,89 (табл. 1).
Сложности в оценке и значимые расхождения полученных данных возникали при сравнении выраженных деформаций позвоночника (п = 6, 4,8 %), которые сопровождались значительной торсией тел позвонков и латеролистезами (рис. 4, а, б).
У 17 пациентов вышесказанное потребовало коррекции нагрузки для снижения болевого синдрома. Так, при исследовании в вертикальном положении можно было уменьшать угол вертикализации и тем самым снижать аксиальную нагрузку. При имитации вертикального положения проблема была более сложной, т.к. дозированно уменьшить натяжение ремней ввиду особенностей конструкции аппарата было сложно. В то же время уменьшение нагрузки в большинстве случаев все же приводило к значимому снижению выраженности болевого синдрома с возможностью продолжения исследования.
ОБСУЖДЕНИЕ
Проблема оценки статики при деформациях позвоночника актуальна ввиду появления новых методик их коррекции и возникновения необходимости более точной и подробной оценки геометрических характеристик. Важность использования томографических методик неоспорима в предоперационной диагностике, так как позволяет более точно спланировать оперативное вмешательство [17].
Общеизвестными ограничениями рентгенографии являются выраженные суммационный и проекционный эффекты, которые снижают диагностическую эффективность полученных данных. Применение новых рентгенологических методик также до конца не решает всех проблем.
Выходом из данной ситуации является внедрение в арсенал исследований деформаций позвоночника методик лучевой диагностики без значимых эффектов суммации и проекционных искажений, на данный момент - это МСКТ и МРТ. При использовании совместно с функциональной нагрузкой они позволят не только более точно оценить геометрию костных и мягкотканных структур, но и дать информацию об их положении при функциональной нагрузке.
В нашей работе продемонстрированы возможности технологий МРТ с применением аксиальной нагрузки. Данные методы показали себя достаточно эффективно в определении всех характеристик статики позвоночника, в том числе и выраженных, со значительными углами искривления и смещениями позвонков на фоне дегенеративных изменений.
В то же время отмечены расхождения в оценке смещений позвонков при классической рентгенографии и функциональных МР-методиках при значительной корреляции полученных показателей. При функциональных МР-исследованиях реакция смещенных позвонков была ожидаемой: при стабильных смещениях - отсутствовала, при нестабильных прогрессировала. Данные характерные изменения также отмечались в ряде других работ [14,18,19, 20, 21]. Судить о диагностической эффективности полученных данных не представляется возможным ввиду ограниченной выборки пациентов с данной патологией.
Несмотря на эффективность и физиологичность МР-методик с аксиальной нагрузкой были расхождения в определении стабильности листезов. Отчасти это связано с особенностями функциональных рентгенологических методик. В последнем случае при оценке стабильности используется рентгенография с функциональными пробами со сгибанием и разгибанием туловища, т.е. при максимальной нагрузке на ПДС. При проведении вышепредставленных функциональных МР-методик мы ограничены сравнением исследования до и во время нагрузки. Рентгенография - это проекционный метод, и, следовательно, получаемые показатели имеют искажения в сторону увеличения.
Еще одной из важных проблем диагностики является сколиотическая деформация позвоночника. Для определения ее угла до сих пор используется рентгенография в прямой проекции в положении стоя. МРТ с функциональными пробами при исследовании во время аксиальной нагрузки способна предоставить аналогичную информацию. Метод не связан с лучевой нагрузкой, что особенно важно учитывать у пациентов молодого возраста, которым необходимо динамическое наблюдение. По данным Р. Wessberg et al. [22] и Р. Knott et al. [23], величина ошибки при измерении угла сколиоза по методике Cobb-Lippmann (1974) при классической рентгенографии и функциональной МРТ сопоставимы с ошибкой при повторной экспертной оценке рентгенограмм одного пациента другим специалистом. Это же подтверждается и в нашей работе, где рассчитайные показатели диагностической эффективности приближаются к референтному методу.
В то же время, оценка сложных деформаций позвоночника, сопровождающихся выраженной торсией тел позвонков, может быть затруднительна по плоскостным МР-изображениям. Отчасти эта проблема может быть решена при использовании мультипланарных реконструкций.
МРТ в вертикальном положении показала себя менее эффективной, что было связано с особенностями оборудования. Томограф имеет небольшую зону однородного магнитного поля, что приводило к искажениям нормальной геометрии по краям изображения и невозможности оценки истинной дуги искривления. При МРТ с аксиальной нагрузкой практически единственным ограничением была выраженная ротация позвонков и усиление лордоза, которые нельзя было устранить с помощью построения мультипланарных реконструкций [16].
Использование МРТ в оценке сколиотической деформации может иметь преимущество, т.к. приведет к снижению лучевой нагрузки на пациентов в результате исключения из алгоритма стандартного рентгенологического исследования, что особенно важно при необходимости динамического контроля у детей. При этом можно ограничиться получением только Т2-ВИ во фронтальной плоскости, что значительно сократит время повторного исследования.
Перспективным является использование имитации вертикального положения с использованием аппаратов дозированной аксиальной нагрузки при МСКТ. Данный метод обладает более высоким пространственным разрешением, а также практически не ограничен по протяженности зоны сканирования. Более того, получив изначально изображения с изотропным вокселем при МСКТ, мы имеем возможность выполнения трехмерной и мультипланарной реконструкции, что является очень важным в оценке сложных и выраженных деформаций позвоночника.
ВЫВОДЫ
МР-методики с аксиальной нагрузкой обладают сопоставимыми по диагностической эффективности возможностями в оценке деформаций позвоночника и смещений позвонков. Методики обладают рядом преимуществ - высокий мягкотканный контраст, отсутствие суммационного эффекта, не сопровождаются лучевой нагрузкой. Все это позволяет рекомендовать МР-методики с аксиальной нагрузкой для уточнения характера статических нарушений и деформаций позвоночника при необходимости динамического наблюдения, особенно у детей и при планировании лечения.
ЛИТЕРАТУРА
1. Rothman-Simeone The Spine. 6th Ed. /Н. Heikowitz, S. Garfin, F. Eismont, G. Bell, R. Balderston. Philadelphia: Elsevier, 2011. 2096 p.2. Panjabi MM. Clinical spinal instability and low back pain // J. Electromvogr. Kinesiol. 2003. Vol. 13, No 4. P. 371-379. DOI: 10.1016/sl050-6411(03)00044-0.
3. Lumbar disc height assessment: a comparative study between EOS and digital radiography / V. Freire, M. Benhamou, F. Rannou, S. Poiraudeau, J.-L. Drape, A. Feydy// ECR (European Congress of Radiology). 2012. Poster No С-1178. DOI:10.1594/ecr2012/C-1178.
4. Assessing structural changes in axial spondyloarthritis using a low-dose biplanar imaging system/A. Molto, V. Freire, A. Feydy, S. Patemotte, W.P. Maksymowych, M. Benhamou, F. Rannou, M. Dougados, L. Gossec// Rheumatology' (Oxford). 2014. Vol. 53, No 9. P. 1669-1675. DOI: 10.1093/ rheumatology,keul43.
5. Spinal Imaging. Diagnostic Imaging of the Spine and Spinal Cord / Ed. by Van Goethem J.W.M., van den Hauwe L., Parizel P.M. Springer. 2007. 581 p.
6. Dynamic lumbar spinal stenosis: the usefulness of axial loaded MRI in preoperative ev'aluation/ K.C. Choi, J.S. Kim, B. Jung, S.H. Lee // J. Korean Neurosurg. Soc. 2009. Vol. 46, No 3. P. 265-268. DOI: 10.3340/jkns.2009.46.3.265.
7. The narrowing of the lumbar spinal canal during loaded MRI: the effects of the disc and ligamentum flavum / T. Hansson, N. Suzuki, H. Hebelka, A. Gaulitz //Eur. Spine J. 2009. Vol. 18, No 5. P. 679-686. DOI: 10.1007/s00586-009-0919-7.
8. Kinematic ev'aluation of the spine: a kinetic magnetic resonance imaging study' / Y. Morishita, H. Hymanson, M. Miyazaki, H.H. Zhang, W. He, G. Wu, M.H. Kong, J.C. Wang// J. Orthop. Surg. (Hong Kong). 2008. Vol. 16, No 3. P. 348-350. DOI: 10.1177,,230949900801600316.
9. Routine Upright Imaging for Evaluating Degenerative Lumbar Stenosis: Incidence of Degenerative Spondvlolisthesis Missed on Supine MRI /B. Segebarth, M.F. Kurd, P.H. Haug, R. Davis//J. Spinal. Disord. Tech. 2015. Vol. 28, No 10. P. 394-397. DOI: 10.1097.BSD.0000000000000205.
10. Body posture and backpack loading: an upright magnetic resonance imaging study of the adult lumbar spine/ S. Shymon, A.R. Hargens, L.A. Minkoff, D.G. Chang//Eur. Spine J. 2014. Vol. 23, No 7. P. 1407-1413. DOI: 10.1007/s(j0586-014-3247-5.
11. Magnetic resonance imaging (MRI) of the lumbar spine with dedicated G-scan machine in the upright position: a retrospective study and our experience in 10 years with 4305 patients / A. Splendiani, M. Pern, G. Grattacaso, V. Di Tunno, C. Marsecano, L. Panebianco, A. Gennarelli, V. Felli, M. Varrassi, A. Barile, E. Di Cesare, C. Masciocchi, M. Gallucci//Radiol. Med. 2016. Vol. 121, No 1. P. 38-44. DOI: 10.1007/sl 1547-015-0570-9.
12. Бажин A.B., Егорова E.A. Функциональные магнитно-резонансные исследования поясничного отдела позвоночника (обзор литературы) // Радиология - практика. 2015. № 4. С. 40-50.
13. Бажин А.В., Егорова Е.А. Функциональная магнитно-резонансная методика в оценке дегенеративных изменений поясничного отдела позвоночника// Медицинский вестник МВД. 2018. Т. 94, № 3. С. 54-59.
14. Effect of intervertebral disk degeneration on spinal stenosis during magnetic resonance imaging with axial loading / T.J. Ahn, S.H. Lee, G. Choi, Y. Ahn, W.C. Liu, H.J. Kim, H.Y. Lee//Neurol. Med. Chir. (Tokyo). 2009. Vol. 49, No 6. P. 242-247. DOI 10.2176/nmc.49.242.
15. Factors affecting disability and physical function in degenerative lumbar spondylolisthesis of L4-5: evaluation with axially loaded MRI / K. Y. Huang, R.M. Lin, Y.L. Lee, J.D. Li//Eur. Spine J. 2009. Ш. 18, No 12. P. 1851-1857. DOI: 10.1007/s00586-009-1059-9.
16. Бажин A.B. Возможности функциональных лучевых методик в исследовании дегенеративных изменений межпозвонковых дисков поясничного отдела позвоночника: дис... канд. мед. наук. М., 2015.140 с.
17. Губин А.В., Рябых С.О., Бурцев А.В. Ретроспективный анализ мальпозиции винтов после инструментальной коррекции деформаций грудного и поясничного отделов позвоночника// Хирургия позвоночника. 2015. Т. 12, № 1. С. 8-13.
18. Evaluation of intervertebral disc herniation and hypermobile intersegmental instability' in symptomatic adult patients undergoing recumbent and upright MRI of the cervical or lumbosacral spines/A. Ferreiro Perez, M. Garcia Isidro, E. Ayerbe, J. Castedo, J.R. I inkins// Eur. J. Radiol. 2007. Vol. 62, No 3. P. 444-448.
19. Repeat upright positional magnetic resonance imaging for diagnosis of disorders underlying chronic noncancer lumbar pain / J.W. Gilbert, G.R. Wheeler, M.P. Kreft, S.P. Upadhyay, B.B. Storey, J.R. Spitalieri, G.E. Mick, R.A. Gibbs Ц J. Manipulative Physiol. Ther. 2008. Vol. 31, No 8. P. 627-631. DOI: 10.1016/j.jmpt.2008.09.005.
20. Spondylolysis and spondylolisthesis: prevalence of different forms of instability and clinical implications / P. Niggemann, J. Kuchta, H.K. Beyer, D. Grosskurth, T. Schulze, K.S. Delank// Spine. 2011. Vol. 36, No 22. P. E1463-E1468. DOI: 10.1097/BRS.0b013e3181d47a0e.
21. Differences between supine and orthostatic positions in facet joint fluid and spondylolisthesis at lumbar-spine MRI / C. Ottonello, A. Giardino, P. Giuliani, C. Messina, G. Di Leo, F. Sardanelli // Insights Imag. 2015. No 6. P. 368.
22. Wessberg P, Danielson B.I., Willen J. Comparison of Cobb angles in idiopathic scoliosis on standing radiographs and supine axially loaded MRI // Spine. 2006. Vol. 31, No 26. P. 3039-3044. DOI: 10.1097/01.brs.0000249513.91050.80.
23. Comparing axial loaded MRI to standing radiographs in the evaluation of AIS / P. Knott, S. Mardjetko, R. Kim, T. Cotter, F. Techy, M. Rollet // Scoliosis. 2010. Vol. 5, No Suppl. 1. P. 012. DOI: 10.1186/1748-7161-5-S1-012.
