Атлас укладок при рентгенологических исследованиях (Кишковский А.Н.) - Глава 7

ЖИВОТ -КРАТКИЕ АНАТОМИЧЕСКИЕ ДАННЫЕ

Верхний отдел брюшной полости занимает печень — самая крупная из пищеварительных желез. Размеры ее справа налево у здорового человека составляют 26—30 см, а спереди назад — 15—16 см. Паренхима печени состоит из отдельных долек, между которыми залегают желчные ходы, сливающиеся в междольковые протоки. Последние, в свою очередь, соединяются и образуют правый и левый печеночные протоки, которые вне печени сливаются в общепеченочный проток. После соединения с пузырным протоком общепеченочный проток образует общежелчный проток, открывающийся совместно с протоком поджелудочной железы в нисходящий отдел двенадцатиперстной кишки в области большого сосочка. По нижней поверхности печени располагается желчный пузырь, в котором собирается желчь, вырабатываемая печеночными клетками.



Толстая кишка состоит из слепой, ободочной и прямой. В ободочной кишке различают восходящий, поперечный, нисходящий отделы и сигмовидную кишку. Поперечная ободочная, сигмовидная кишка и проксимальный отдел прямой кишки расположены внутри брюшины, а остальные отделы толстой кишки — за брюшиной.

Забрюшинно находятся также поджелудочная железа и почки. Поджелудочная железа располагается на уровне I — II поясничных позвонков, включает головку, тело и хвост. Головка — наиболее широкая часть — расположена справа от позвоночника и вклинена во внутренний изгиб двенадцатиперстной кишки. Тело лежит кпереди и влево от позвоночника, постепенно переходит в хвост. В толще поджелудочной железы проходит панкреатический проток, открывающийся в двенадцатиперстную кишку вместе с общим желчным протоком.

РЕНТГЕНОЛОГИЧЕСКОЕ ИССЛЕДОВАНИЕ ОРГАНОВ БРЮШНОЙ ПОЛОСТИ И ЗАБРЮШИННОГО ПРОСТРАНСТВА

Рентгенологическое исследование живота имеет ряд особенностей, которые связаны с отсутствием условий для естественного контрастирования органов брюшной полости и забрюшинного пространства. Поэтому наиболее полную информацию о состоянии этих органов, особенно желудка, кишечника, печени, поджелудочной железы и почек, получают путем искусственного контрастирования.

Однако следует подчеркнуть, что при некоторых патологических состояниях, прежде всего повреждениях и острых заболеваниях органов живота (ранения полых органов, внутрибрюшные кровотечения, перфоративные язвы желудка и двенадцатиперстной кишки, повреждения почек и др.), весьма ценные данные могут быть получены при обзорной рентгенографии живота в условиях естественной контрастности при различных положениях больного.

Кроме того, обзорная рентгенография (электрорентгенография) должна предшествовать любому рентгенологическому исследованию с применением контрастных веществ.


Так, при острых заболеваниях (перфорация полого органа, кровотечение, острая кишечная непроходимость и др.) и травмах живота неотложное рентгенологическое исследование проводится без всякой предварительной подготовки. Лицам с нормальной функцией желудочно-кишечного тракта также исследование может быть выполнено без специальной подготовки.

Достаточно, чтобы они прибыли в рентгенологический кабинет натощак.

Вместе с тем при выраженном газообразовании следует за несколько дней до исследования перевести больного на диету с резким ограничением углеводов.

БЕСКОНТРАСТНЫЕ ИССЛЕДОВАНИЯ БРЮШНОЙ ПОЛОСТИ УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ЖИВОТА

ОБЗОРНЫЙ СНИМОК ЖИВОТА В ПРЯМОЙ ПРОЕКЦИИ В ПОЛОЖЕНИИ БОЛЬНОГО СТОЯ



положения, величины, а также антенатальных уродств плодов,

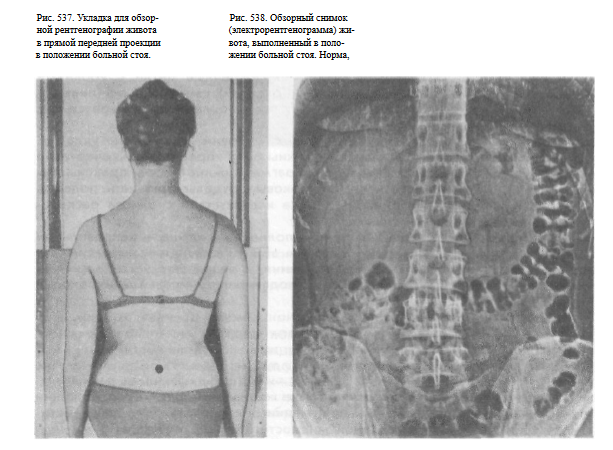

  Укладка больного для выполнения снимке. Снимок выполняют у вертикальной стойки. Больной прижимается к кассете брюшной стенкой.




  Информативность снимка. На обзорной рентгенограмме (электро-рентгенограмме) живота отображаются очертания печени, почек, больших поясничных мышц, желудка и кишечника (при наличии в них газа), а также диафрагма, вход в малый таз и боковые каналы брюшной полости (рис. 538).

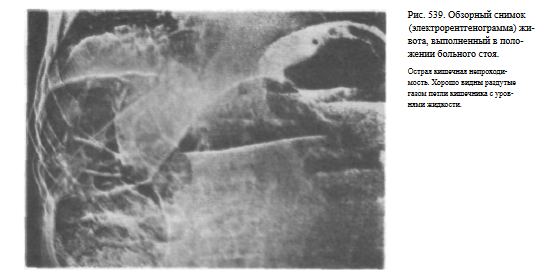

На обзорных снимках живота, выполненных в положении больного стоя или сидя, хорошо видны раздутые газом кишечные петли с уровнями жидкости при кишечной непроходимости {рис. 539), свободный газ (пневмоперитонеум), который при повреждениях полых органов скапливается под диафрагмой.
Критерий правильности технических условий съемки и укладки.

На правильно выполненном снимке должны быть хорошо видны очертания паренхиматозных органов живота, диафрагма, нижние ребра, проксимальные отделы подвздошных костей и боковые отделы брюшной полости.

Позвоночник при симметричной укладке и отсутствии сколиоза располагается по средней линии снимка.

  Наиболее частые ошибки при выполнении снимка — неправильное положение (смещение кверху, книзу или вбок) кассеты или неправильное направление центрального пучка излучения, в результате чего на снимке отсутствует изображение диафрагмы, подвздошных костей или боковых отделов живота.

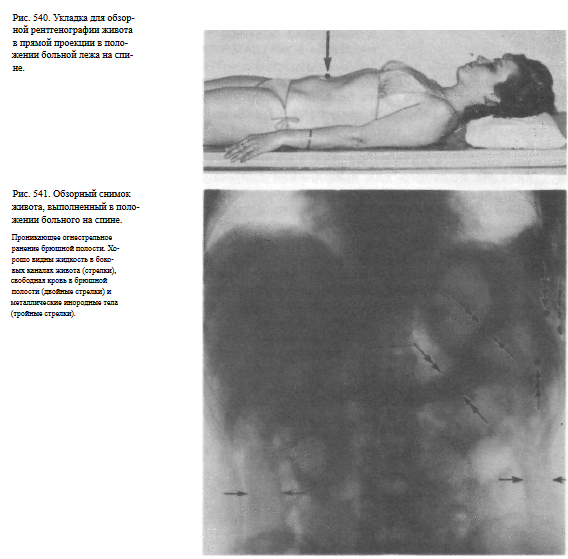

ОБЗОРНЫЙ СНИМОК ЖИВОТА В ПРЯМОЙ ПРОЕКЦИИ В ПОЛОЖЕНИИ БОЛЬНОГО ЛЕЖА

Назначение снимка в основном такое же, как при съемке в положении стоя. Снимки, произведенные в положении больного лежа на спине оптимальны для выявления свободной жидкости в брюшной полости.



  Информативность снимка, критерии правильности технических условий при его выполнении и наиболее частые ошибки такие же, как и при рентгенографии в положении больного стоя. Однако на снимках, выполненных в горизонтальном положении, не удается выявить свободный газ в брюшной полости и уровни жидкости в кишечнике.

Вместе с тем на снимках, сделанных в положении больного лежа на спине, наиболее отчетливо отображается свободная жидкость в боковых каналах живота (рис. 541).

СНИМОК ЖИВОТА В ПРЯМОЙ ПРОЕКЦИИ В ПОЛОЖЕНИИ БОЛЬНОГО НА ЛЕВОМ БОКУ (ЛАТЕРОГРАФИЯ)

  Назначение снимка. Снимок предназначен главным образом для выявления свободного газа в брюшной полости и уровней жидкости в петлях кишок, а также свободной жидкости в брюшной полости и забрюшинном пространстве.

К съемке в этой проекции прибегают в тех случаях, когда нельзя выполнить снимок в положении больного стоя.

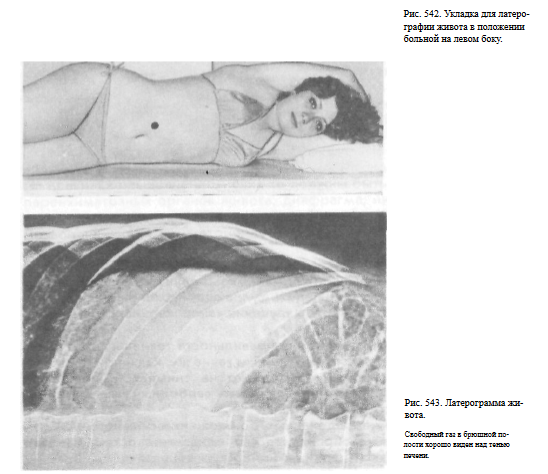

  Укладка больного для выполнения снимка. Больной лежит на левом боку. Руки вытянуты кверху и заложены за голову. Кассета размером ЗОХ40 см длинным ребром упирается в поверхность стола и прилежит к пояснице. Верхний край ее соответствует VIII грудному позвонку. Центральный пучок рентгеновского излучения направляют в центр кассеты, на 2—3 см выше срединной линии (рис. 542).

  Информативность снимке. На латерограмме отображаются преимущественно правая половина живота и расположенные здесь органы. Особенно отчетливо при этом виден свободный газ в брюшной полости (рис. 543).

ОБЗОРНЫЙ СНИМОК ЖИВОТА В БОКОВОЙ ПРОЕКЦИИ

  Назначение снимка — топографоанатомическая ориентация обызвествлений, конкрементов и металлических инородных тел, выявленных на прямых снимках.

Эта укладка (при съемке больного в положении на спине) может быть также использована и для выявления свободного газа в брюшной полости.

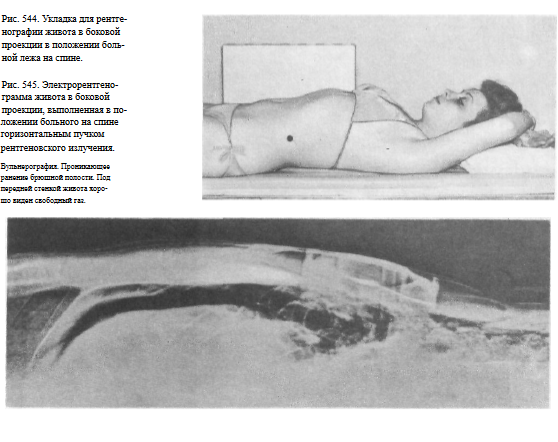

  Укладки больного для выполнения снимка. Исследование может быть проведено в положении больного стоя у стойки или лежа на спине. В первом случае больного устанавливают так же, как и при рентгенографии поясничного отдела позвоночника в боковой проекции (см. рис. 250); во втором — больной лежит на спине, руки заложены за голову, кассета расположена вертикально на длинном ребре вдоль боковой поверхности живота. Съемка осуществляется горизонтальным пучком рентгеновского излучения

(рис. 544).

  Информативность снимка. На рентгенограмме живота в боковой проекции можно определить местоположение металлических инородных тел и обызвествлений.

На снимке, выполненном в положении больного на спине, при перфорации полого органа под передней брюшной стенкой определяется свободный газ (рис. 545).

КОНТРАСТНЫЕ ИССЛЕДОВАНИЯ ПЕЧЕНИ И ЖЕЛЧНЫХ ПУТЕЙ

Холецистография — методика рентгенологического исследования желчного пузыря, основанная на способности печеночных клеток поглощать из крови некоторые йодсодержащие вещества и выделять их с желчью в желчный пузырь, который обладает способностью концентрировать свое содержимое. Показанием к холецистографии является подозрение на вляют путем однократного (за 14—15 ч) или фракционного (метод насыщения) приема внутрь ди- или трийодированных контрастных веществ (билитраст, билиграфин, йопагност, холевид) и последующей рентгенографии в положении больного стоя за экраном и лежа на животе.

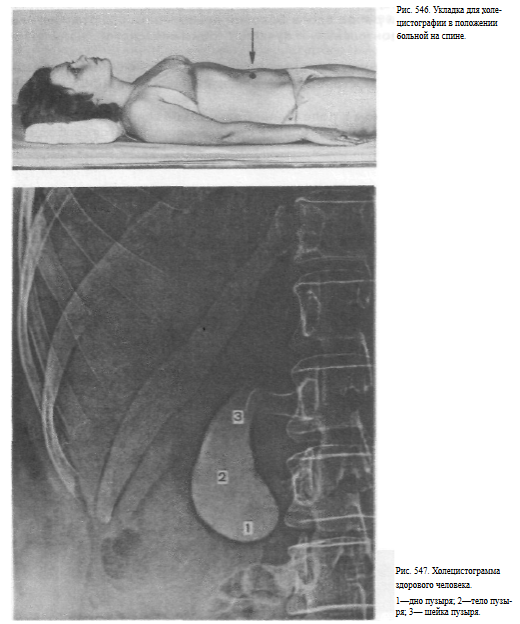

У здоровых людей на холецистограммах определяется интенсивная однородная тень желчного пузыря с четкими контурами (рис. 547).

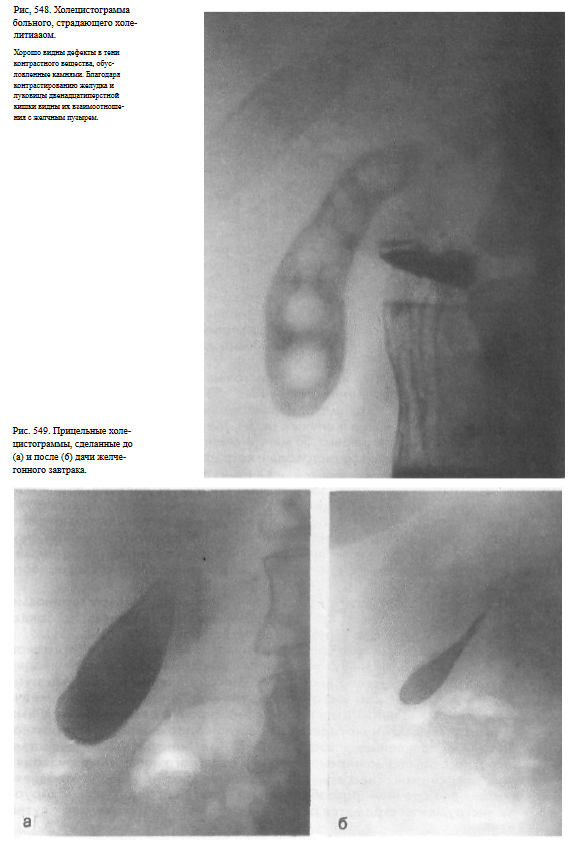

Для оценки сократительной и эвакуационной функции желчного пузыря после выполнения снимков (при наличии на них отображения тени желчного пузыря) больному дают желчегонный завтрак (сырые желтки, сливочное масло, сорбит) и спустя 20 и 50 мин делают прицельные снимки (рис. 549).

  Выделительная холеграфия (холецистохолангиография) осуществляется путем внутривенного введения 20—40 мл 50—70% трийодированного контрастного вещества. Эта методика позволяет изучить состояние не только желчного пузыря, но и желчных ходов. Желчные протоки оптимально контрастируются в течение первых 30 мин, а желчный пузырь — через 1 '/г ч.

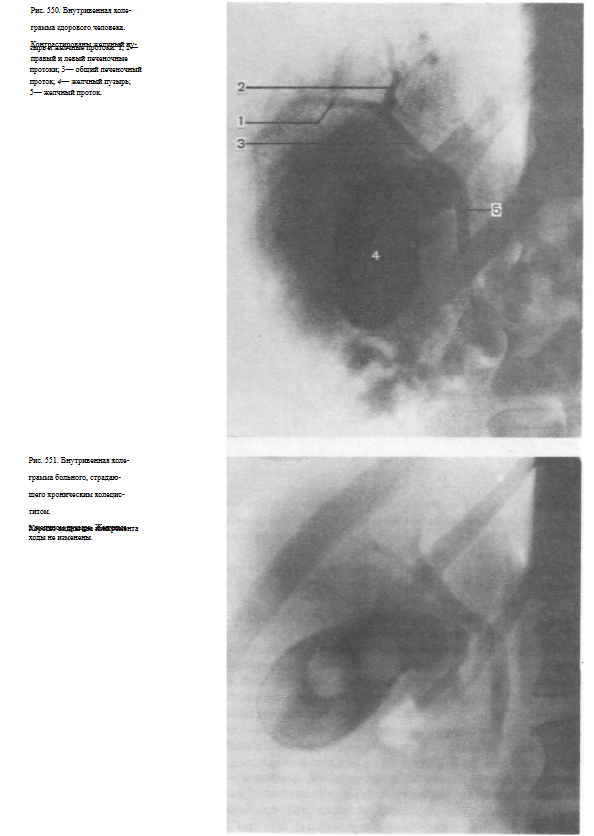

Выделительная холеграфия дает возможность выявить холестериновые камни как желчного пузыря, так и расположенных в желчных протоках, а также исследовать желчные пути после холецистэктомии (рис. 551).
Для изучения состояния общего желчного и печеночных протоков применяют интраоперационную холангиографию. При этом хирург вводит водорастворимое контрастное вещество непосредственно в желчные пути посредством пункции. Чаще всего пунктируют пузырный или общий желчный проток в терминальном отделе. После измерения давления в желчных путях из них отсасывают некоторое количество содержимого и осторожно, под небольшим давлением, вводят 10—20 мл контрастного вещества.

Не удаляя иглы с помощью переносного или палатного аппарата производят рентгеновский снимок (кассету подкладывают под больного заранее) и подвергают его срочной фотообработке. Перед рентгенографией хирургические инструменты стремятся расположить вне проекции желчных путей (рис. 552).
