Виды ручной калибровки изображения
Калибровка путем прямого указания величины PID.
Калибровка путем прямого указания величины PID.
Процедура этой калибровки см. в параграфе "PID калибровка". Калибровка путем измерения объекта известных размеров.
Для того, чтобы провести такую калибровку, измерьте на экране объект известных размеров, например катетер, и определите отношение измеренных размеров к фактическим. Процедура этой калибровки см. в параграфе "Калибровка с использованием объекта калибровки".
ОСТОРОЖНО: 1. При выполнении калибровки с использованием объекта калибровки изображения такого объекта и участка анатомической области должны быть получены при одинаковых рентгенографических положениях (SID, PID и т.д.). При разных рентгенографических положениях правильные результаты анализа не могут быть получены.
2. Если в результате калибровки значение измеряемой величины, используемое для калибровки, будет содержать ошибку, то количественный анализ (измерение расстояния), основанный на этом значении, будет содержать ту же ошибку.
3. Калибровка с использованием объекта калибровки предусматривает вычисление размера 1 пикселя, исходя из числа пикселей, которые приходятся на объект известных размеров на изображении, и регистрацию результата этого вычисления как значения, используемого для калибровки. Число пикселей на изображении вычисляется исходя из положения, которое определяется указаниями пользователя. Основанные на этих координатах вычисления, выполняются в единицах, равных одному пикселю и поэтому содержат ошибку в пределах ± 0,5 пикселей в каждой точке.
4. Если объект калибровки один раз снимается при помощи матрицы 1024, а в другой раз при помощи матрицы 512 при одних и тех же размерах поля рентгеновского детектора и геометрического коэффициента увеличения, то калибровка с использованием изображения, полученного при помощи матрицы 512, подвержена большей ошибке, чем когда она выполняется при помощи матрицы 1024, что объясняется различием числа пикселей, использованных для представления объекта калибровки.
5. Когда объект калибровки имеет малые размеры и его изображение формируется при небольшом геометрическом коэффициенте увеличения и большом размере поля рентгеновского детектора, этот объект может занимать на изображении всего несколько пикселей. Для калибровки с использованием такого объекта, ошибка, возникающая во время нацеливания, сильно влияет на калибровку.
В частности для катетера, изображение которого получается с кровеносными сосудами, усиленными с помощью контрастного вещества, точность калибровки получается меньше, чем при использовании других методов калибровки, поскольку катетер очень мал по сравнению с полем зрения.
6. После того, как значение, используемое для калибровки, будет зарегистрировано, подтвердите приемлемость коэффициента увеличения, который указывается на мониторе изображения, и проведите количественный анализ (измерение расстояния), основанный на результате калибровки.
PID калибровка
При использовании этого метода, калибровка выполняется путем прямого указания величины PID для рентгенографического изображения. Выполнение калибровки также возможно путем указания положения анатомической области (ARP).
ARP – расстояние между верхней поверхности стола катетеризации и анатомической области.
<1> Выберите изображение, которое будет использоваться для калибровки, и выведите его на экран системного монитора.
<2> Щелкните на кнопке Calibration в левом верхнем углу экрана. При этом появляется экран настройки функции калибровки.
<3> Щелкните на кнопке PID. При этом появляется экран настройки PID калибровки.
<4> Введите значение PID или ARP в окне выбора PID/ ARP и щелкните на кнопке OK.
<5> В окне настройки PID введите значение, соответствующее компоненту, выбранному в п. <4>.
Для значения PID введите расстояние между передней поверхностью рентгеновского детектора. Расстояние между анатомической областью и входным экраном рентгеновского детектора вычисляется автоматически.
<6> Щелкните на кнопке OK в окне настройки PID. Значение, используемое для калибровки (коэффициент CF), отображается в поле Result экрана настройки PID калибровки.
Осторожно: Введите расстояние между анатомической областью и передней поверхностью рентгеновского детектора в окне настройки PID. Если расстояние между анатомической областью и входным экраном рентгеновского детектора не введено, то коэффициент CF не может быть правильно вычислен, и, следовательно, калибровка будет проведена неправильно, что, в свою очередь, приведет к ошибочным результатам диагностики.

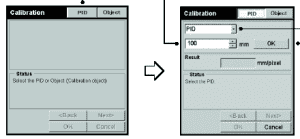

Следует отметить, что т.к. входной экран располагается в крышке рентгеновского детектора, то значение PID (расстояние между анатомической областью и входным экраном рентгеновского детектора) не может быть измерено. Если в качестве входного значения используется расстояние между анатомической областью и передней поверхностью рентгеновского детектора, то система автоматически вычисляет расстояние между анатомической областью и входным экраном рентгеновского детектора, а затем рассчитывает правильное значение коэффициента CF. PID кнопка Окно установки PID
Экран настройки функции калибровки Экран настройки PID калибровки
<7> Завершение калибровки. Щелкните на кнопке ОК. Результат калибровки отображается на изображении.
Для прерывания процесса калибровки или его повторного пуска щелкните на кнопке Cancel.
Кнопка ОК
.
