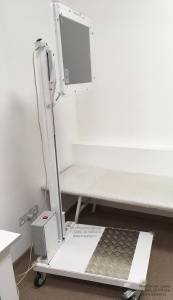

Стойка для грудных рентгеновских снимков МосРентген Центр позволяет в любом помещении сделать снимки грудной клетки в вертикальном положении пациента. Колеса позволяют быстро перекатить стойку при уборке. Тормоза надежно фиксируют стойку в нужном месте. Уголки основания защищены пластиковыми накладками для предохранения от травм и повреждения стен и дверей при перекатывании стойки. Кнопка подъемника размещена на проводе из-за того, что бывают разные условия на месте установки. Иногда рентгенлаборанту удобнее подойти справа, иногда слева, иногда сзади он пациента при регулировании кассетоприемника по высоте.



Мы собираем разные стойки в зависимости от заказа и поставленной медицинской задачи; чаще всего приходится изготавливать стойку без технического задания по своему разумению.



Размеры стойки

Техническое задание на грудную рентгеновскую стойку.

В основе регулировки высоты лежит модуль линейного перемещения основанного на принципе передачи вращения момента вращения с мотор-редуктора на трапецеидальный винт. В результате происходит вертикальное (вверх-вниз) перемещение несущей каретки стабилизированной подшипниковыми роликами.

Для безопасности эксплуатации установлены концевые выключатели, которые при достижении максимально-допустимой верхней или нижней точки выключает систему, но сохраняет возможность перемещения каретки в обратном направлении.

Скорость перемещения - 10 мм/секунду.

Масса: 25 кг.

Напряжение сети 220 Вольт.

Напряжение привода 12 Вольт, 7 А.

Кассетоприемник сделан из рентгенпрозрачного огрстекла с системой вращения на 360 °, фиксацией в произвольной точке и возможностью установки растра. Рентгенпрозрачность - 1 мм алюминия. Материал устойчив к царапинам и загрязнению.

Стабилизация стойки происходит благодаря тормозам на 4-х колесах и весу пациента на основании стойки.

Стойка разбирается на 3 основных части: кассетоприемник, колонну и основание.

Пульт дистанционного управления на проводе длиной 140 см, не закреплен, может подвешиваться при помощи зацепа.

Габариты:

Высота – 170 см. При максимально поднятой деке – 200 см.

Кассетоприемник с системой вращения на 360°, фиксацией в произвольной точке и возможностью установки растра. Это позволяет использовать кассеты в горизонтальной и в вертикальной позиции. Есть рычаг удаления кассеты из деки. Отсек кассеты закрывается на магнитных замках. Размеры кассетоприемника 57х47х8 см.

При опущенной деке расстояние от верхнего края до земли 106 см (можно сделать снимок бедра в вертикальном положении).

Стоящий на основании пациент своим весом стабилизирует стойку. Размеры основания 82х58 см. Углы защищены мягкими наугольниками для предотвращения травм.

Стойка перекатывается на 4-х колесах, снабженных блокираторами.

Упаковка: основание 90х90х30 см, колонна 170х15х15 см, кассетодержатель 70х70х40 см. Все влезает в легковой автомобиль.

Есть упрощенный вариант для экономии бюджета или если стойку нужно постоянно разбирать и перевозить.



Стойка легко вставляется в основание и крепится винтом.



Кассета устанавливается в деку и фиксируется к стойке винтами на нужной высоте. Электрики в системе нет. В разобранном виде стойка разбирается без инструментов и перевозится в легковой машине.



Можно сделать стойку с креплением на стене.





Грудная стойка в сложенном состоянии, приемный узел кассеты открыт для установки кассеты и растра.



Подъем по высоте осуществляется электромотором, оснащенным функцией "дуракоустойчивости" - при нажатии кнопки "вверх" и кнопки "вниз" на пульте управления в крайних положениях мотор не работает, подъем не происходит.

Прозрачное стекло приятно на ощупь и вызывает положительные эмоции у пациентов при прижимании.



Стойка может быть легко разобрана и транспортирована. Вес приемного блока - 8 кг, всего остального - 20 кг. Для переноски приемного узла для кассеты сделана рукоятка.

Тормоза на задних колесах позволяют надежно зафиксировать стойку.

В приемный узел установлена цифровая кассета 35х43 см для рентгеновского оцифровщика Вита.



Для снижения силы трения и легкой установки кассеты внизу проложена специальная тефлоновая полоса.

Приемный блок надежно закрывается, дверка фиксируется на магнитном замке.

Стандартное положение кассеты горизонтальное; если необходимо снять пациента высокого роста, возможно перевести фиксатор кассеты в вертикальное положение. Для этого ослабляется трехлучевой винт, приемный узел проворачивается на 90 градусов (чтобы кассета вставлялась сверху), трехлучевой винт затягивается. Инструментов не требуется.



При установке кассеты она легко заходит в приемную щель. Для удаления кассеты под нижним левым углом приемного узла есть отверстие, через которое кассета моет быть легко вытолкнута. Кассету удобно взять, она не царапается. Пациент не может повредить кассете, она надежно защищена конструкцией.



Стойку приятно обнять!



Возможный вариант грудной стойки при недостатке свободного места. Делается на основе рольставен.

Вариант грудной стойки при необходимости рентгенсъемки на широкой кровати или рентгеновском столе.

Возможно сделать стойку для грудных снимков для использования в военно-полевых целях, для выезда и работы в неприспособленных условиях.



Фиксация кассеты происходит механическими винтами. Пациент, становясь ногами на основание, своим весом стабилизирует конструкцию.


Вариант стойки с настенным креплением и подъемом за счет вращения электромотором внутреннего стержня с резьбой. Конструкция выдерживает наваливание пациента и является самой дуракоустойчивой.



Можно сделать вариант с основанием и лапами на колесах для перемещения.

Грудная стойка для стационарного рентгеновского аппарата. В конструкции может использоваться подвижный растр.



Параметры рентгеновского растра рассчитываются в зависимости от характеристик рентгеновского оцифровщика и способа фиксации растра.




Вопросы, которые нужно решить до заказа рентгеновской грудной стойки:



1. Стойка рассчитывается для людей до 2 метров высоты. Это достаточно?

2. Будет ли использоваться рентгеновский растр?

3. Нужно ли иметь легкую возможность вставлять и убирать рентгеновский растр?

4. Нужна ли система синхронизации моноблока рентгенаппарата и стойки?

5. Что является приемником рентгеновского излучения при рентгенографии - рентгеновская пленка, CR, DR?

6. Точный размер детектора в миллиметрах, который будет установлен в деку стойки.

7. Нужны ли для стойки колеса с тормозами?

8. Как часто будет передвигаться стойка?

9. Нужно ли предусмотреть возможность быстрого разбора стойки и возможность перевозки в разобранном виде на легковой машине?



Механическая стойка.



Компанией МосРентген Центр разработаны варианты полностью механической стойки.



В основном они служат для удержания и движения моноблока рентгенаппарата по вертикали без использования электричества.



Колонна стойка может быть отделена от основания и перевозиться отдельно. Длина колонны 160 см, вес 25 кг.



 Основание колонны плотно входит в основание и фиксируется 4 болтами.



Стойка легко катается на 4-х колесах. Колеса снабжены стояночными тормозами.



Вес основания 10 кг.



Возможно сделать основание разборным и отделять лапы от основания для более компактного складывания стойки в автомобиль. В данном случае была задача сделать конструкцию максимально простой и надежной.



Моноблок рентгенаппарата вешается за скобу и прикрепляется через штатные отверстия диаметром 8 мм болтом.



Подъем осуществляется гидравлической системой наподобие автомобильного гидравлического подъемника. Для подъема вверх нужно качать рукоятку, для спуска вниз - отвернуть клапан, и система начнет медленное опускание моноблока.




Механическая стойка на базе рентгеновского аппарата 10Л6-011.

Стойка для рентгенаппарата при использовании в рентгене на дому. Основное удобство в легком и быстром сборе/разборе стойки и возможности ее переноски в большой сумке. Вес около 20 кг.

К основанию стойки



из которого вынуты платы от рентгенаппарата Арман 10Л6-011



прикручиваются лапы на колесиках. При хорошем состоянии резьбы болтом это можно сделать без инструмента.



После монтажа в отверстие основания устанавливается 2 секции стойки,



надевается кронштейн и укрепляется третья стойка



Из конструкции убраны детали, не нужные в военно-полевой рентгенологии - ручка от подъемника кронштейна, болт для крепления нижней секции стойки и штырь, скрепляющий секции стойки.



Для конструкции, задача которой быть максимально быстро собранной и разобранной, эти элементы избыточны.

На моноблочный конец кронштейна надета пластина для крепления моноблока. В ней просверлены 3 отверстия M8 для закрепления на ней скобы моноблока и привинчивания ее в 3-х возможных положениях.



Полностью в сборе в машине скорой помощи получается так.
