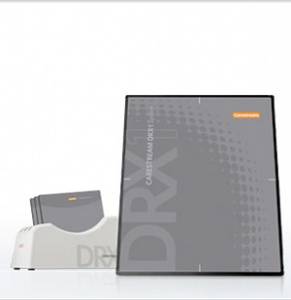

Цифровой рентген DRX-1 Carestream

Система Carestream DRX-1 позволяет быстро, просто и экономически эффективно достичь качества изображений и высокой производительности, свойственных технологии полноценной цифровой рентгенографии.

Инновационная система Carestream DRX-1 основана на первом в мире беспроводном цифровом плоскопанельном детекторе в формате кассеты, который легко устанавливается в устройство Букки стола или вертикальной стойки любого рентгеновского аппарата, использующего кассеты размером 35х43х1.5 см. А также может использоваться для снимков вне кассетоприемника как обычная кассета.

После экспозиции детектор передает цифровые рентгенограммы по беспроводной линии связи на управляющую консоль системы для немедленного просмотра и обработки. С консоли рентгенлаборант может быстро переслать изображения на диагностическую станцию врача, в систему PACS, в архив или напечатать на принтере.

Небольшой вес детектора 3,9 кг и беспроводная технология передачи обеспечивают недостижимые ранее в цифровой рентгенографии удобство использования и гибкость при укладке и позиционировании пациента

DRX-1 Компоненты OEM

• DRX-1 Detector

• DRX-1 Battery Charger&Wireless AP

• DRX-1 Control Console

Ниже представлена система подзарядки на 3 аккумулятора

• 35x43 см детектор, 139 мкм пиксел, 14 бит АЦП

• Предварительное изображение – через 6 сек

• Изображение полного разрешения (и время до следующей экспозиции) <15 сек при проводной связи

• Изображение полного разрешения (и время до следующей экспозиции) <20 сек при беспроводной связи GOS phosphor screen

• Вес: 3.9 кг

• Используются стандартные отсеивающие растры

• Выдерживает до 113 кг распределенного веса

• Надежная конструкция – тест падение с 1 м

• Типичная ожидаемая нагрузка 75,000 экспозиций в год
• Замена батареи – менее 1 мин. 70-90

• Экспозиций в течение 4-6 часов 3 часа зарядка

• Индикатор уровня зарядки До 3 батарей в зарядном устройстве

DRX-1 Консоль управления – идентификация, обработка и рассылка изображений

Система цифровой радиографии Carestream DRX-1

Одна консоль поддерживает до 3 детекторов в кабинете (на консоли индицируется какой из детекторов активен) DRX-1 детектор может быть зарегистрирован для работы с несколькими консолями в нескольких кабинетах Экспозиционные параметры устанавливаются на консоли аппарата; идентификация, обработка, просмотр изображений – на консоли DRX-1. Возможен ручной ввод данных экспозиции в DICOM изображение Взаимодействие консоли с генератором осуществляется для синхронизации времени экспозиции и считывания 19” сенсорный монитор

Поддержка DICOM: DxIOD, MWLM, Print, Store, Storage Commit, IHE-CPI (GSPS)(GSDF),P-LUT, IHE Scheduled workflow and Q/R

Возможность проводной связи

• Легко присоединяемый кабель
• Коммуникации и зарядка через кабель для DRX-1, установленного постоянно в кассетоприемнике

• Легко отсоединяемый (магнит)

• Использование при необходимости

• Идеально для постоянной эксплуатации в вертикальной стойке

• Беспроводная связь в кассетоприемнике или в любой позиции детектора

• Может использоваться в беспроводном режиме

Тест плоскопанельного детектора.

Как выглядит перелом наружной лодыжки на рентгене.

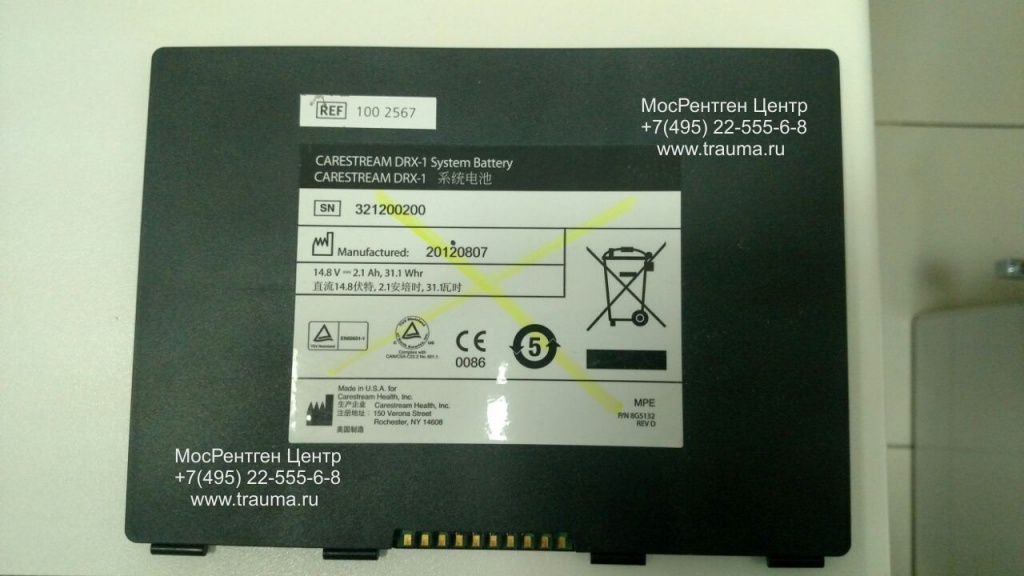

Аккумулятор для системы DRX-1
