Рентгеновская ПЗС-матрица 4 линии на 1 мм
Рентгеновская ПЗС-матрица 4 линии на 1 мм
- Рейтинг
- 5
Работа оптического блока ПЗС-матрицы
Блок оптический - основная структурная часть приемника типа Альфа, выполняющая преобразование теневого рентгеновского изображения, несущего информацию об исследуемом объекте, в цифровую форму и передачу его на экран монитора или на диск для хранения информации.
С целью получения многоканального телевизионного сигнала поток лучей от источника рентгеновского излучателя - рентгеновской трубки создает теневое изображение исследуемого объекта, на преобразователе изображения флюоресцирующем экране. Этот экран установлен на входе блока. Задачей экрана является преобразование теневого рентгеновского излучения в видимое изображение исследуемого объекта.
Рентгеновское изображение, формируемое на преобразующем экране, считывается набором из N - телевизионных матриц с объективами (ТВ - матриц). Каждая матрица входит в состав отдельного канала формирования и обработки рентгеновского телевизионное сигнала. ТВ-матрицы обеспечивают просмотр всего поля, преобразующего экрана с частичным взаимным перекрытием полей зрения, для чего обеспечивается жесткая стабилизация положения полей зрения матриц в пространстве.
Рабочая частота и фаза датчиков синхронизируются для обеспечения одновременного захвата изображения по всем входным каналам. Кабельная сеть блока позволяет вывести отдельно каждый сигнал от N - матриц на соответствующие канальные платы, расположенные внутри корпуса блока.
Система обработки сигналов выполняет следующие задачи:
- аналого-цифровое преобразование телевизионного видеосигнала;
- преобразование стандарта видеосигнала;
- оперативное запоминание сигнала;
- цифровую коррекцию амплитудных и геометрических искажений видеосигнала;
- синхронизацию работы приемника;
- обмен данными с персональным компьютером.
Блок оптический устанавливается стационарно на стойке снимков рентгеновского аппарата широкой плоской приемной частью по направлению к рентгеновской трубке. Установка блока на стойке снимков производится на месте эксплуатации.
Как правило ПЗС-матрица используется только для выполнения рентгенограмм грудной клетки в положении стоя.
Между рентгеновским излучателем и блоком оптическим помещается пациент.
Digital x-ray receptor.
|
Technical specification |
||
|
Receptor Type |
Multiple photo-diode sensors array with optical coupling |
|
|
Sensors Number |
48 |
|
|
Conversion Screen Type |
Gd2O2S:Tb |
|
|
Field of view |
385 x 385 mm |
|
|
Pixel Area |
3000 x 2320 with binning 1 x 2 3000 x 4640 full resolution mode (1 x 1) |
|
|
Screen Pixel Pitch |
133x86um2 |
|
|
Spatial Resolution |
Full resolution mode: 4,0 lp/mm |
|
|
Contrast sensitivity |
< 1% at 1mR |
|
|
Dynamic Range |
> 200 |
|
|
Image Acquisition Time |
< 3 sec |
|
|
Image Correction Time |
< 4 sec |
|
|
Geometric Distortions |
< 0,5% |
|
|
Brightness Non-Uniformity |
< 1% of full scale maximum after sensitivity correction inside active area |
|
|
Scan Method |
Progressive |
|
|
A/D Conversion |
14 bits |
|
|
Exposure Window |
1..1000 msec |
|
|
Non-responding Pixels Inside field of view |
None |
|
|
Data Output |
USB High Speed |
|
|

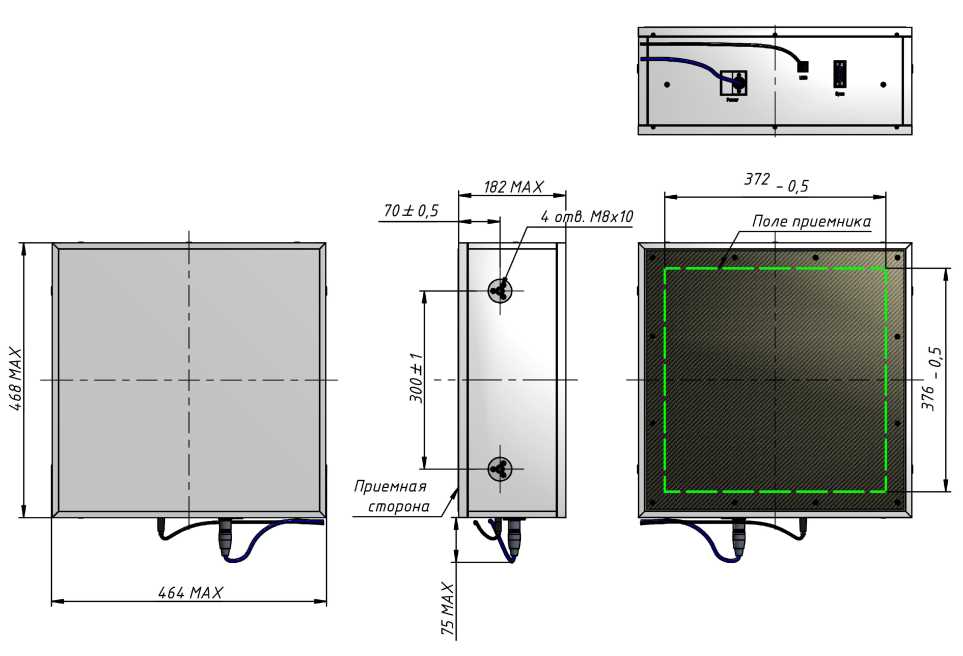

Mechanical specification |
||
|
Size |
468(v) x 464(h) x 182(d) mm |
|
|
Weight |
18 kg |
|
|
Housing Material |
Aluminum |
|
|
Screen Protection Material |
Carbon fiber |
|
|
Sensors protecting material |
Lead and Lead glass |
|
|
Mounting Provisions |
Mounting holes at lateral covers 4 threads ANSI Metric M profile M8 |
|
|
|
|
|
|
X-Ray generator interface |
||
|
X-ray exposure auto detect |
Present |
|
|
Automatic Exposure Control |
External |
|
|
Handshaking (optional) |
Via software or contact closures |
|
|
Connector (optional) |
15-pin D-subminiature |
|
|
|
|
|
|
Primary Image Processing |
||
|
Geometric Distortion Correction |
Software implementation, based on test- objects patterns |
|
|
Non-Uniformity Correction |
Full range, based on series of flat-field test objects images for the given output brightness levels |
|
|
|
|
|
|
Receptor Power Supply |
||
|
Power Input |
24 V DC |
|
|
Consumption |
65 W (max) |
|
|
|
|
|
