В неновую кассету установлены современные усиливающие экраны, что позволяет получать высококачественную рентгеновскую картинку.

  Усиливающий экран подбирается под рентгеновскую пленку.

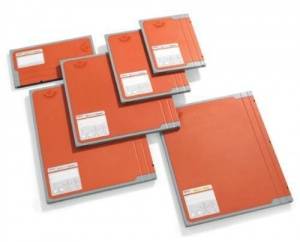

Рентгеновские кассеты предназначены для укладки в них радио­графических пленок при рентгенографии. Радиографические кассеты обеспечивают идеаль­ный прижим экранов к пленке по всей площади кассеты благодаря оригиналь­ной магнитной системе, вмонтированной в кассету.

Устройство и принцип работы.

Кассета состоит из передней крышки с вмонтированными замками, задней крышки и усиливающих радиографических экранов.

Передняя крышка представляет собой короб изготовленный из светонепроницаемой рентгенопрозрачной пластмассы. На переднюю крышку с внутренней стороны наклеена стальная фольга на которую сверху наклеивается усиливающий экран. Для обеспечения качественного прижима, фольга имеет свободный ход относительно передней крышки кассеты. На переднюю крышку с наружной стороны наклеивается этикетка "К ИЗЛУЧАТЕ­ЛЮ".

Задняя крышка изготавливается из окрашенного ударопрочного пластика имеющего сотовую структуру. На крышку с внутренней стороны наклеивается светонепроницаемая пластина жесткости, на пластину жестко­сти наклеивается магнитная резина. Сверху на резину наклеивается усили­вающий экран. Задняя крышка с наружной стороны имеет зажим для фикси­рования карточки пациента и три наклеенные этикетки на которых указан тип кассеты, тип вклеенного экрана, а также этикетка для заметок.

Передняя и задняя крышки кассеты соединены между собой пластиковой светонепроницаемой петлей.

Порядок работы.

Положите кассету на стол задней (цветной) крышкой вверх, от­кройте кассету путем одновременного сдвигания движков замков к центру кассеты, откройте кассету с помощью боковых выступов расположенных по короткой стороне кассеты.

Удалите прокладочную бумагу между экранами, вложите пленку в кассету и закройте заднюю крышку двумя руками до одновременного щелчка фиксаторов замков кассеты. Кассета готова к работе.

В правильно заряженной кассете крышка плотно закрывается без приложения дополнительных усилий.

Зарядка кассеты должна производиться в затемненном помеще­нии при обычном фотолабораторном освещении.

Располагайте кассету при съемке рисками к рентгеновской труб­ке. Центруйте ее по рискам от светового центратора.

При использовании в процессе съемки только части пленки кас­сету следует выставлять также по рискам при помощи светового центратора.

Правила обращения.

Пластиковые радиографические кассеты являют­ся прочными, рассчитанными на долгий срок службы изделиями. Кассеты поставляются укомплектованными усиливающи­ми экранами.

-   запрещается перегибать заднюю крышку кассеты на угол более 180 ° так как это ведет к выходу из стоя петли;

-   запрещается прилагать значительные физические усилия при закрывании кассеты, это может привести к выходу из строя фиксаторов замков;

-    запрещается протирать кассету любыми органическими рас­творителями, кроме этилового спирта, так как это ведет к разрушению пластика.


Правила хранения рентгеновских кассет.

Кассеты следует хранить при температуре воздуха от +10° до +35°С и относительной влажности воздуха не более 80% при +25°С и при бо­лее низких температурах без конденсации влаги.

Кассеты при хранении устанавливать в вертикальном положении.

Предназначение усиливающих экранов.

Усиливающие медицинские радиографические (рентгеновские) экраны предназначены для преобразования рентгеновского излучения рентгеновского аппарата в световое, к которому чувствительна радиографическая пленка.

Экраны представляют собой слой люминофора, нанесенного на картонную или пластиковую основу. Рабочая поверхность экрана снабжена защитным покрытием.

Правила работы с усиливающими экранами рентгеновских кассет.

1. Не подвергать экраны резким изгибам и ударам при подготовке их к эксплуатации и во время работы.

2.  Оберегать поверхность экранов от царапин и других механических повреждений. Следить, чтобы при зарядке кассеты острый угол пленки не повредил поверхность экрана.

3.  Избегать попадания брызг проявляющего раствора и других жидкостей на поверхность экранов (капли влаги, попавшие на экран приводят к склеиванию его с радиографической пленкой, что повреждает как пленку, так и экран).

4.  Для очистки рентгеновских экранов использовать раствор нейтрального моющего средства или специальное средство для очистки усиливающих экранов с антистатическим эффектом. Применение других моющих средств запрещается.

5.  Очистку экранов производить ватным тампоном, слегка смоченным моющим средством. После очистки поверхность экрана вытереть досуха.

6. Не допускать затекания жидкостей под экран.

Правила хранения усиливающих экранов.

Экраны должны хранится в кассетах или заводской упаков­ке при температуре от +5°С до +35°С и относительной влажности 80% (при +25°С), в окружающем воздухе должны отсутствовать кислотные, щелочные и другие агрессивные примеси.

Срок гарантии экранов - 18 месяцев с момента начала эксплуатации экранов, которым является дата приобретения экранов (или укомплектованной ими кассеты) потребителем.

Срок хранения (сохраняемость) до начала эксплуатации не более 3 лет со дня выпуска.

Установленный срок службы не более 5 лет.

Инструкция разработана ЗАО Ренекс, г. Новосибирск
