Оцифровка рентгеновских снимков.

Иногда требуется преобразовать рентгенограммы в файл.

Системам для оцифровки радиографических пленок посвящены европейский стандарт EN 14096-2003 и идентичный ему международный стандарт ISO 14096-2005.

По ISO 14096-2005 для того, чтобы корректно получить цифровую копию радиографического снимка, сканирующее устройство должно иметь:

1) необходимый диапазон измеряемых оптических плотностей;

2) линейную функцию преобразования оптической плотности в заданном диапазоне плотностей в необходимое для адекватного восприятия изображения количество градаций серого на экране компьютерного монитора;

3) достаточную контрастную чувствительность по оптической плотности;

4) достаточное пространственное разрешение.

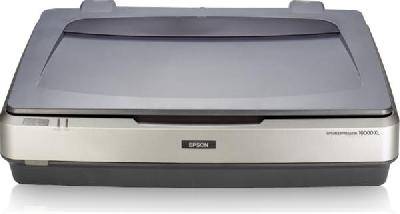

Одним из вариантов сканеров для рентгенограмм Epson Expression 10000XL.

Технические характеристики:

Тип

планшетный

Тип датчика

CCD

Слайд-адаптер

есть

Интерфейс

USB 2.0, FireWire

Совместимость

PC, MAC, Linux

Максимальный формат бумаги

A3

Максимальный размер документа

310x437 мм

Максимальный размер слайда

24x36 мм

Разрешение

2400x4800 dpi

Разрешение (улучшенное)

12800x12800 dpi

Максимальная оптическая плотность

3.8 D

Скорость сканирования (цветн.)

(A4, 300 dpi) - 22 сек/стр.

Скорость сканирования (ч/б)

(А4, 300 dpi) - 13 сек/стр;

Глубина цвета

48 бит

Глубина цвета (внешн.)

48 бит

Дополнительно

Мощность при работе

45 Вт

Размеры (ШxВxГ)

458x158x656 мм

Вес

21 кг

Особенности

Система автоматической и ручной фокусировки. Программа SilverFast Ai и тестовые шкалы IT8 в комлекте. Опционально - слайд-модуль с набором рамок.

Для сканирования рулонов пленки, например, в случае дефектоскопии, требуется заказать специальное приспособление.

Технические вопросы оцифровки

Стандарт вводит следующие основные характеристики и параметры, которые определяют способность сканера корректно оцифровать радиографический снимок:

Р – размер пикселя – расстояние между центрами соседних элементов цифрового изображения;

цифровое разрешение (глубина оцифровки, в  битах) аналогово-цифрового преобразователя оцифровывающего устройства, используемого для денситометрической оцифровки;

контрастная чувствительность по плотности ∆Dcs – минимально разрешаемое оцифровывающим устройством изменение оптической плотности на снимке;

характеристическая кривая преобразования – обеспечиваемая оцифровывающим устройством таблица (функция) перевода оптической плотности в градации серого одного из двух видов:

- для линейной системы (оцифрованные данные пропорциональны интенсивности проходящего через пленку при оцифровке света) функция должна быть логарифмической;

- для логарифмической системы (оцифрованные данные пропорциональны оптической плотности, получаемой с помощью логарифмического усилителя или отельной таблицы преобразования) функция должна быть линейной.

По материалам авторов: А. Я. Грудский, В.Я.Величко
