Томографическая визуализация конечностей для ортопедии
20.04.2016
В обычной компьютерной томографии детектор для приема рентгеновских лучей узкий. При сканировании лучевая трубка и расположенный на другой стороне рентгеновский детектор описывает по спирали много кругов вокруг пациента.
В конусно-лучевой томографии детектор имеет большую площадь, которая может отобразить всю интересующую зону исследования. При этом требуется только один круг, чтобы получить изображение. Это позволяет уменьшить лучевую нагрузку и сделать исследование более быстрым. Уменьшение лучевой нагрузки также происходит из-за исследования только одной конечности (в обычном томографе облучается весь организм).
В конусно-лучевом томографе компании Кэарстрим рентген излучают сразу три лучевых трубки, что позволяет сразу получить трехмерную картинку. Это позволяет уменьшить известный артефакт КЛКТ.
Carestream разработала свой томограф для изучения конечностей под нагрузкой с построением трехмерной модели. Это позволяет выяснить реальное положение костей при нагрузках и под разными углами сгибания в суставах. В результате можно получить более точную информацию о подвывихах менисков и надколенника, положении костей стопы при опоре.
Слева - положение костей стопы без нагрузки, справа - под нагрузкой.
При наличии металлических фиксаторов в кости КЛКТ позволяет математически уменьшить влияние артефактов на изображение.
Слева - обычная КТ, справа - КЛКТ.
Томографическая визуализация конечностей для ортопедии

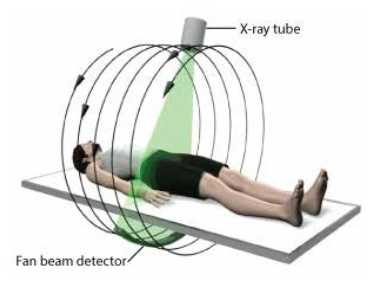

Конусно-лучевая компьютерная томографии (КЛКТ) - это вариант традиционной компьютерной томографии (КТ). Метод был впервые описан в конце 1970-х годов.В обычной компьютерной томографии детектор для приема рентгеновских лучей узкий. При сканировании лучевая трубка и расположенный на другой стороне рентгеновский детектор описывает по спирали много кругов вокруг пациента.

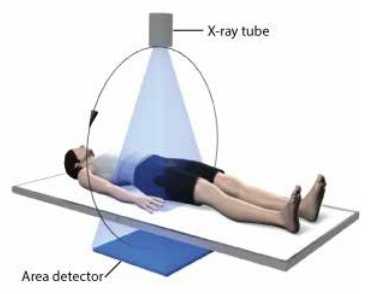

В конусно-лучевой томографии детектор имеет большую площадь, которая может отобразить всю интересующую зону исследования. При этом требуется только один круг, чтобы получить изображение. Это позволяет уменьшить лучевую нагрузку и сделать исследование более быстрым. Уменьшение лучевой нагрузки также происходит из-за исследования только одной конечности (в обычном томографе облучается весь организм).

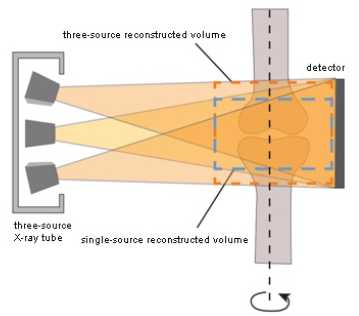

В конусно-лучевом томографе компании Кэарстрим рентген излучают сразу три лучевых трубки, что позволяет сразу получить трехмерную картинку. Это позволяет уменьшить известный артефакт КЛКТ.
Carestream разработала свой томограф для изучения конечностей под нагрузкой с построением трехмерной модели. Это позволяет выяснить реальное положение костей при нагрузках и под разными углами сгибания в суставах. В результате можно получить более точную информацию о подвывихах менисков и надколенника, положении костей стопы при опоре.
Слева - положение костей стопы без нагрузки, справа - под нагрузкой.

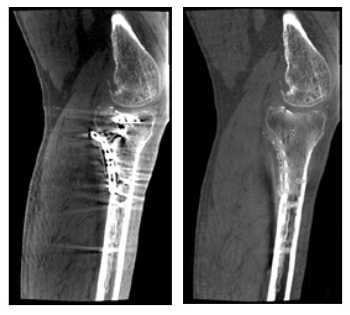

При наличии металлических фиксаторов в кости КЛКТ позволяет математически уменьшить влияние артефактов на изображение.
Слева - обычная КТ, справа - КЛКТ.
