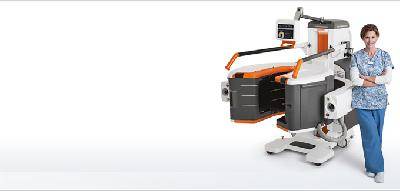

Новый мобильный томограф компании Carestream Health

Метод томографии под нагрузкой - конусно-лучевая компьютерная томография - КЛКТ - позволяет лучше понять суть биомеханических расстройств в коленных и голеностопных суставах - выдавливание мениска, изменения в тибеофеморальном суставе, деформация стопы при плоскостопии, деформация дистального межберцового синдесмоза.

Система может быть выгодна для установки в амбулаторных условиях для травматологов и ортопедов. Цена мобильного томографа значительно ниже обычного компьютерного томографа или аппарата МРТ и превосходит по диагностической ценности изображение, которое можно получить при помощи мобильного цифрового рентгена.

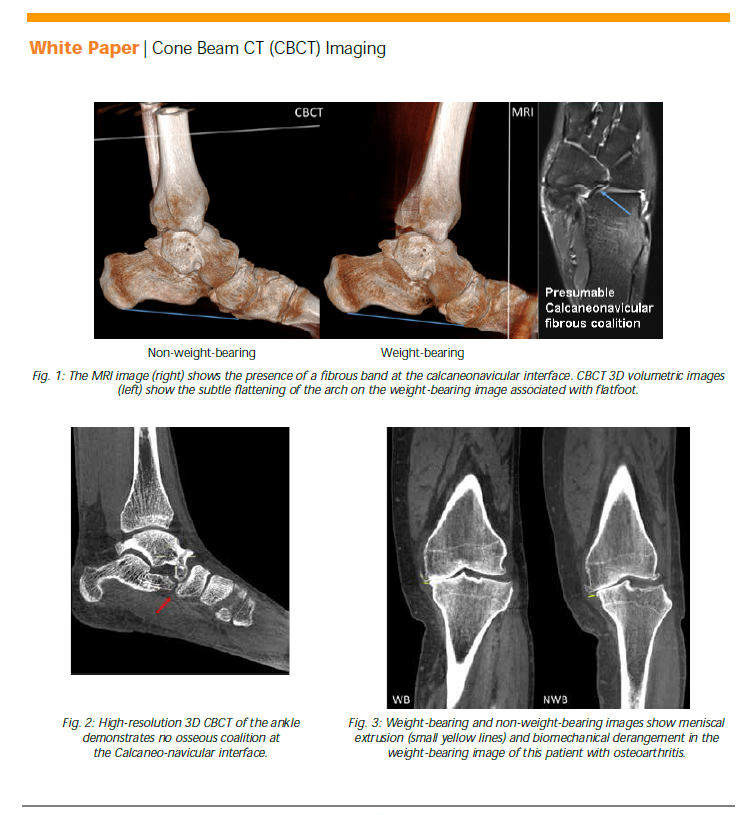

На верхнем рисунке МРТ-изображение (справа) показывает присутствие фиброзных волокон на поверхности пяточно-ладьевидного сочленения. КЛКТ показывает причину проблемы - уплощение поперечного свода стопы под нагрузкой.



На нижнем рисунке слева показано отсутствие контакта в пяточно-ладьевидном сочленении при нагрузке.

На нижнем рисунке справа показана томограмма коленного сустава под нагрузкой (левая томограмма) и без нагрузки (правая томограмма). У пациента остеоартроз коленного сустава 3 степени. Тонкая желтая линия показывает, как мениск выпадает из сустава при движениях и нагрузке.

Исследователь не посчитал нужным пометить, какую ногу исследует - правую или левую, и какой мениск - внутренний или наружный. Судя по конфигурации костей сустава показана экструзия внутреннего мениска.
