Как делается рентгеновский снимок
Как делается рентгеновский снимок.
Для того чтобы производить просвечивание невидимыми рентгеновскими лучами и получить видимую теневую картину исследуемого участка тела используют определенные свойства рентгеновских лучей и тканей организма.
1. Способность рентгеновских лучей:
а) проникать через ткани организма,
б) вызывать видимое свечение некоторых химических веществ.
2. Способность тканей поглощать рентгеновские лучи в той или иной мере в зависимости от их плотности.
Как уже указывалось, рентгеновские лучи имеют очень малую длину волны электромагнитных колебаний, вследствие чего эти лучи обладают проникающей способностью через непрозрачные тела в отличие от видимого света. Но для того чтобы рентгеновские лучи, прошедшие через исследуемый участок тела дали видимое изображение, используются специальные усиливающие экраны для рентгенографии. Они устроены следующим образом: обычно берут белый картон размером 30 X 40 см (бывает и меньших размеров) и на одну сторону его наносят слой химического вещества, которое при попадании на него рентгеновских лучей способно давать видимый свет. Усиливающий экран способен энергию рентгеновского излучения в невидимой части электромагнитного спектра преобразовать в видимый свет. Чаще всего используются экраны, дающие вспышку зеленого цвета. Они называются зеленоизлучающими, а соответствующая им рентгеновская пленка – зеленочувствительной. Зеленочувствительные усиливающие экраны для рентгенологии производятся из редкоземельного элемента – гадолиния.
При попадании на усиливающий экран рентгеновских лучей он начинает светиться видимым зеленым светом. Сами рентгеновские лучи при этом не светятся. Они по-прежнему остаются невидимыми и, пройдя через экран, распространяются дальше. Экран обладает свойством светиться тем ярче, чем больше на него попадает рентгеновских лучей.
Если теперь между рентгеновской трубкой и просвечивающим экраном мы поставим какой-либо предмет или поместим какой-то участок тела, то лучи, пройдя через тело, попадут на экран. Экран начнет светиться видимым светом, но неодинаково интенсивно в различных его участках. Это получается потому, что ткани, через которые прошли рентгеновские лучи, имеют неодинаковую плотность и разный состав химических элементов. Чем выше плотность ткани, тем она больше поглощает рентгеновских лучей и, наоборот, чем ниже плотность ее, тем она меньше поглощает лучей.
В результате этого от рентгеновской трубки до исследуемого объекта идет одинаковое количество лучей по всей поверхности освещаемого участка тела. Пройдя же через тело, с противоположной поверхности его, выходит значительно меньшее количество рентгеновских лучей, причем интенсивность их на различных участках будет неодинакова. Это обусловлено тем, что, в частности, костная ткань очень сильно поглощает лучи по сравнению с мягкими тканями. В результате этого при попадании прошедших через тело в неодинаковом количестве рентгеновских лучей на экран, мы будем иметь разную интенсивность или степень свечения отдельных участков экрана. Участки экрана, куда проектируется костная ткань, или совсем не будут светиться, или очень слабо. Это значит, что на это место лучи не попадают в результате поглощения их костной тканью. Так получается тень. В рентгенологии принято все называть наоборот, как при инверсии. Поэтому тень на рентгенограмме будет белого цвета.
Те же участки экрана, куда проектируются мягкие ткани, светятся ярче, так как мягкие ткани задерживают меньшее количество прошедших через них рентгеновских лучей, и до экрана дойдет больше лучей. Таким образом, мягкие ткани при просвечивании дают полутень. В реальности эти области будут серого цвета.
Участки экрана, которые находятся за пределами границы исследуемого объекта, светятся очень ярко. Это обусловлено попаданием лучей, которые прошли мимо исследуемого объекта и ничем не были задержаны. В реальности пленка в этих местах ярко-черного цвета.
В результате просвечивания, таким образом, мы получаем дифференцированную теневую картину исследуемого участка тела, а эта дифференцированная картина на экране получается от разной прозрачности тканей в отношении рентгеновских лучей.
Для сохранения усиливающих экранов (переднего и заднего) от механических повреждений его помещают в светонепроницаемую пластиковую коробку – рентгеновскую кассету. Она закрывается двумя замками. Для лучшего контакта между экранами и рентгеновской пленкой между ними может использоваться легко сминаемый материал типа пороллона под одним из экранов. Передняя стенка кассеты содержит материал, чаще всего алюминий, фильтрующий длинноволновой спектр рентгеновского излучения. Задняя стенка хорошей кассеты не пропускает рентгеновское излучение.
Для обнаружения различных патологических изменений необходимо приучить глаз видеть тонкие изменения тканей и органов, которые иногда дают весьма слабые и нежные тени. Эти изменения можно видеть только в том случае, когда зрачки максимально расширены в темноте и глаз будет в состоянии воспринимать эти слабые световые раздражения. Для того чтобы глаза привыкли различать мелкие детали теневой картины, необходимо пребывание в темноте до начала просвечивания от 5 до 10 минут, в зависимости от человека. У одних адаптация наступает быстрее, у других — медленнее.
При увеличении расстояния между экраном и лучевой трубкой вдвое степень воздействия рентгена уменьшается вчетверо, и наоборот. При уменьшении этого расстояния в 2 раза, в 4 раза уменьшается площадь освещения и настолько же увеличивается степень воздействия рентгена.
При производстве просвечивания различных участков тела на рентгенограмме мы наблюдаем самую разнообразную теневую картину.
Просвечивание конечностей дает наиболее простое теневое изображение, так как плотность тканей в этих участках имеет большую разницу между собой. С одной стороны очень плотная костная ткань, с другой — окружающая ее мягкая ткань имеет значительно меньшую и однородную плотность. При просвечивании, таким образом, получается плотная тень кости и однородная полутень мягких тканей.
Просвечивание головы дает сложный теневой рисунок, где тени отдельных участков костей различной интенсивности перемешиваются с тенями мягких тканей, и рисунок получается неоднородный. Отдельные, более интенсивные полосы костей на общем фоне рисунка имеют различные направления. Для того чтобы разобраться в этом сложном переплетении теней, необходимо знать не только нормальную анатомию, но и нормальную рентгеноанатомию, т. е. рентгеновскую картину этого участка тела у здоровых людей. И только в этом случае можно будет судить о наличии патологических изменений рентгеновской картины.

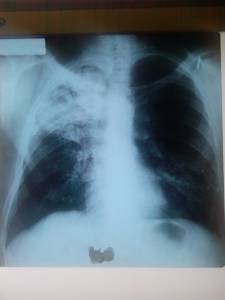

Самый сложный теневой рисунок на экране мы получаем при просвечивании грудной клетки. На рентгенограмме получается изображение суммарной теневой картины с объекта, имеющей значительную толщину. Но так как почти вся основная масса ткани имеет небольшую плотность, за исключением ребер, то теневой рисунок на экране получается очень нежный, ажурный, с множеством разной интенсивности полутеней. Этот рисунок создается как легочной тканью, так и переплетением сосудисто-бронхиальных ветвлений. Разбираться в этом рисунке еще труднее. Надо иметь большой опыт, чтобы установить наличие тонких структурных изменений легочной ткани.
Чем ближе трубка к объекту, тем большего размера будет тень на экране. Это объясняется тем, что рентгеновские лучи исходят из узкого участка анодной пластинки и расходятся в виде широкого конуса. В результате этого и тень просвечиваемого предмета будет значительно больше истинных размеров.
Чем дальше мы будем удалять трубку от исследуемого объекта с экраном, тем величина тени будет все уменьшаться и приближаться к истинным размерам, так как, чем дальше трубка, тем лучи, проходящие через объект, будут более параллельны.
Не менее важным является и второе положение. Чем ближе объект к экрану, тем тень его меньше, плотнее и четче. И, наоборот, чем экран находится дальше от объекта, тем тень его будет больше истинных размеров, менее четкая и плотная. По этой причине и при просвечивании необходимо экран подводить вплотную к поверхности тела, иначе мы не получим четкого изображения теневого рисунка исследуемой области.
При просвечивании также важно устанавливать трубку по отношению экрана таким образом, чтобы центральный луч падал перпендикулярно к поверхности экрана. Это даст наиболее правильное теневое изображение исследуемого участка. При несоблюдении этого правила изображение истинной картины искажается и будет давать представление о наличии патологии, хотя таковая и не имеется. При просвечивании (головы, шеи, туловища) необходимо приложить кассету к телу с больной стороны, а с противоположной стороны установить рентгенаппарат.
Рентгеновская пленка очень чувствительна к видимому свету, поэтому ее хранят в специальных картонных коробках. Внутри пленка упакована в свето- и водонепроницаемых пакетах, не пропускающих видимый свет. Обычно в коробке любого размера содержится 100 штук пленок.
Фабрики выпускают рентгеновские пленки стандартных размеров: размер 13X18 см, 18X24, 24X30, 30X40, 35Х35, 35Х43 см. Пленки упакованы в упаковки по 100 штук, которые, в свою очередь, упакованы в картонные коробки по 5 упаковок. Из-за наличия в пленке тяжелого серебра вес, например, коробки пленки 30Х40 см – 19 кг.
Рентгеновская пленка двухсторонняя, светочувствительный слой нанесен как с одной, так и с другой стороны. В состав светочувствительного слоя входят желатина и бромистое серебро. Основу пленки составляет целлулоидная пластинка.
Перед производством снимка кассету заряжают рентгеновской пленкой в специальной фотолаборатории, при красном свете. Кассету надо брать такого же размера, что и пленку. В этом случае пленка полностью занимает площадь углубления кассеты. При отсутствии красного света рентгенлаборант может дотронуться пальцем до пленки, помещенной в открытую кассету и постукать пленкой о стенки кассеты. Это позволяет убедиться, что пленка на месте и кассету можно защелкнуть на замочки.
Зарядку кассеты производят следующим образом: открывают требующегося размера коробку с пленками, открывают кассету, вытаскивают из коробки одну пленку и кладут в углубление кассеты, затем кассету закрывают. В таком виде заряженная кассета может быть вынесена на свет. В кассете пленка надежно защищена от попадания видимого света.
Чтобы сделать снимок, надо соответствующим образом установить рентгеновский аппарат, объект и заряженную кассету. При рентгенографии кассета прижимается к объекту съемки передней стороной. В процессе снимка, который длится или доли секунды, или несколько секунд, в зависимости от толщины объекта и модели рентгенаппарата, никакого изображения мы не увидим, однако на пленке внутри кассеты будут зафиксирована картина в зависимости от плотности участка, через которые прошел рентген.
При снимке рентгеновские лучи, пройдя через тело и переднюю стенку кассеты, воздействуют на двухстороннюю рентгеновскую пленку, вызывая соответствующие изменения в ее светочувствительных слоях. Изменению под действием рентгеновских лучей подвергаются молекулы бромистого серебра. Бромистое серебро переходит в суббромистое. Так как количество лучей, попавших на разные участки пленки, будет разное, то количество суббромистого серебра на них тоже будет разное. Причем, на тех участках, куда попало больше лучей, его будет больше; на тех же, куда попало меньше лучей, — меньше.
Эти изменения на глаз не видны и если после снимка рентгеновскую пленку вынуть из кассеты в фотокомнате, то пленка будет совершенно такой же, как и до снимка, т. е. на пленке получается скрытое изображение снимаемого участка. Чтобы полученное изображение сделать видимым, снятую пленку требуется особым образом обработать.
Два усиливающих экрана требуются потому, что они действуют видимым свечением, которое не в состоянии проникнуть через толстый слой эмульсии. Поэтому каждый экран действует своим свечением, вызванным рентгеновскими лучами только на ту сторону слоя пленки, с которой он расположен. А так как пленка двухсторонняя то, чтобы получить одинаковой интенсивности рисунок на обоих сторонах пленки, нужно в кассете иметь два усиливающих экрана.
Усиливающими они называются потому, что их видимое свечение во много раз увеличивает световое действие рентгеновских лучей на пленку. Современные усиливающие экраны обладают такой интенсивностью свечения, что повышают световое действие на пленку в среднем до 20 раз. Специальные экраны усиливают даже до 40 раз. Это значит, что если для снимка какой-либо части тела на кассету без усиливающих экранов надо 10–20 секунд, то, пользуясь этими экранами, мы можем уменьшить выдержку при снимке до 0,5–1 секунды и меньше.
Необходимо отметить, что разная толщина переднего и заднего усиливающих экранов также имеет — под собой определенную почву. Здесь учитывается свойство самих экранов поглощать определенное количество рентгеновских лучей, прошедших через них.
Если предположить, что толщина переднего и заднего усиливающих экранов будет одинакова, то в результате поглощения определенного количества лучей передним экраном на задний будет попадать меньшее количество лучей. А раз это так, то свечение его будет слабее и рисунок на светочувствительном слое с этой стороны пленки будет бледнее. Это невыгодно. Когда же толщина светящегося слоя заднего экрана будет в 2 раза больше, то этот экран будет светиться одинаково с передним, если даже количество лучей, попавших на его поверхность, будет в 2 раза меньше.
Большее свечение заднего экрана получается за счет большего количества светящегося, от действия рентгеновских лучей, гадолиния.
