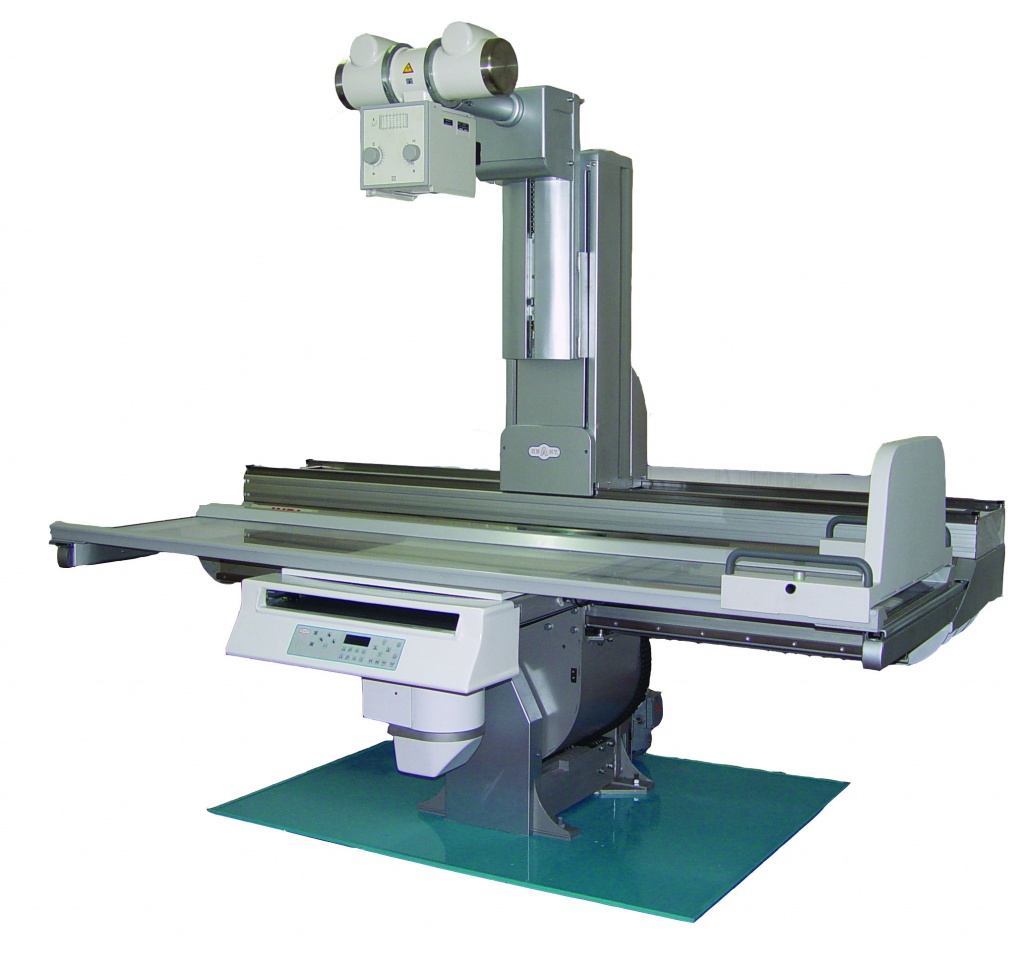

Комплекс рентгеновский диагностический телеуправляемый КРД 50.

Назначение: обеспечивает проведение рентгенографических, рентгеноскопических и томографических обследований; используется в педиатрии, травматологии, миелографии, гастроэнтерологии, урологии, цифровой ангиографии, заменяя собой традиционный комплекс на 3 рабочих места.

Основные типы обследований:

- обследования костной системы в прямых, боковых и косых проекциях;

- рентгенография;

- линейная томография;

- рентгеноскопические обследования с введением бария и йода;

- прицельная рентгенография.

Телеуправляемый стол-штатив ЗРО «КВАНТ», результат единства 20-летнего опыта разработки и производства аппаратов для рентгенодиагностики и современных технологических достижений. Универсальность диагностической системы и компактные размеры стола делают его идеальным выбором для создания в ЛПУ современной процедурной для всех видов рентгенодиагностических исследований, а особенно для рентгеноскопии - "легкой", простой и максимально эффективной.

Особое внимание разработчики уделили экрано-снимочному устройству (ЭСУ), которое полностью управляется микропроцессорами и технологически соответствует ЭСУ элитных моделей столов-штативов с дистанционным управлением. ЭСУ позволяет: выполнять деление кассеты при съемке, как по вертикали, так и накрест для любого диагностического исследования, быструю последовательность снимков. Установка кассеты в ЭСУ не требует усилий, а его конструкция обеспечивает оптимальный переход от рентгеноскопии к рентгенографии. Режим "быстрого поиска болюса" позволяет связать продольное движение деки стола и ЭСУ, что увеличивает их относительную скорость. Эта функция полезна при выполнении исследований пищевода с барием.

Автоматическая глубинная диафрагма и система согласования размеров поля облучения с размерами используемой кассеты и расстоянием от фокуса трубки до кассеты позволяют избежать избыточного облучения пациента. Усилитель рентгеновского изображения (УРИ) : обеспечивает обнаружение изображения в медицинской рентгеновской системе рентгеноскопии. Сама камера, ее оптика с фотодетектором, специально спроектированная для медицинских целей, усилитель - обеспечивают высокое качество снимка благодаря применению самой современной технологии получения изображений. Применяется метод обнаружения движений, основанный на пиксельном, а не кадровом формате. Эта система обеспечивает интуитивно понятный интерфейс между рентгеновской системой и собственно УРИ.

Комплекс включает:

• Поворотный стол-штатив;

• Рентгеновский излучатель;

• Устройство рентгеновское питающее высокочастотное;

• Рабочая станция врача-рентгенолога и АРМ рентгенлаборанта;

• Комплекс усилителя рентгеновского изображения (УРИ) с CCD камерой.

• Комплект приспособлений и аксессуаров.

• Техническая документация. Технические параметры рентгеновского стола:

• Тип рентгеновского стола: стол-штатив с дистанционным управлением;

• Углы наклона рентгеновского стола: ±90˚;

• Длина деки стола: не менее чем 220 см;

• Ширина деки стола: не менее чем 70 см;

• Высота деки стола от пола: не более чем 84 см;

• На рентгеновском столе находятся кнопки управления:

- движения рентгеновского стола и деки стола в поперечном направлении;

- функцией томографии;

- диафрагмой;

- компрессией.

Технические параметры усилителя рентгеновского изображения (УРИ): • Размещение УРИ: под рентгеновским столом;

• Размер УРИ: не менее 9”;

• Количество полей УРИ: 3 ;

• Телевизионная камера на ПЗС-матрице 1024х1024;

• АЦП телевизионного тракта не менее 10 бит;

• Размер монитора: не менее чем 19”;

• Наличие передвижной консоли для размещения монитора; Технические параметры излучателя:

• Размещение излучателя: над рентгеновским столом;

• Тип анода рентгеновской трубки: вращающийся;

• Скорость вращения анода рентгеновской трубки: не менее чем 3 000 об./мин.;

• Размер фокусных пятен рентгеновской трубки: 0,6 х1,2 мм;

• Максимальное напряжение рентгеновской трубки: 150 кВ;

• Вращение блока рентгеновской трубки: моторизированное с углами ±180˚.

Технические параметры рентгеновского питающего устройства :

• Тип: высокочастотный с микропроцессорным управлением;

• Мощность рентгеновского генератора: от 50 кВт;

• Инверторная частота: от 200 кГц;

• Диапазон напряжения при рентгенографии: от 40 до 150 кВ;

• Диапазон тока при рентгенографии: от 1 до 600 мА;

• Время экспозиции: от 0,001 сек. 6,3 сек.;

• Пульт дистанционного управления «Full-operating console» с использованием технологии «Touch screen» с возможностью совмещения с АРМ рентген лаборанта;

• Количество анатомических программ: не менее чем 750.

АРМ Врача-рентгенолога:

• Ведение базы данных пациентов;

• Сохранение в файле пациента: цифрового снимка, данных про пациента, сопроводительной информации.

• Просмотр изображений, в режимах фиксированный масштаб, фиксированный область; изменение масштаба, перемещение изображения в окне; функция “позитив-негатив”; гамма-корекция, автоматический подбор оптимальной четкости и контраста выбранной области;

• Передача изображений в формате DICOM для их диагностического просмотра на любой рабочей станции.

• Запись изображения на CD/DVD диски.

• Сохранение изображений в электронном архиве. Комплект аксессуаров включает:

• Подставку для ног;

• Комплект высоковольтных кабелей;

• Комплект запасных частей и аксессуаров для инсталляции (ЗИП).

• Комплект кассет 18 × 24 см, 24 × 30 см до 35 × 43 см.

• Комплект индивидуальных рентгенозащитных средств.

Монтаж, ввод в эксплуатацию, гарантийное обслуживание на протяжении не менее 12 месяцев с момента ввода оборудования в эксплуатацию, обучение (инструктаж) персонала Заказчика.
