Компьютерный томограф GE Brightspeed Elite Advantage.

30.12.2011

Компьютерный томограф GE Brightspeed Elite Advantage.

Подробное описание.

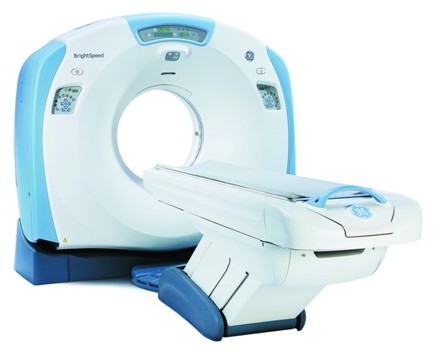

СT GE Brightspeed Elite  Advantage.jpg


Комплектация и технические характеристики:

Номер по каталогу

Описание

Z62411C

Новая система Brightspeed Elite  Advantage

·       Эквивалент по скорости исследования 50 срезовому КТ с технологией Pitch booster

·       Консоль для ускорения трудовых процессов

·      Стол для большего охвата и тяжелых пациентов

 Новинка эквивалент по скорости исследования 50 срезовому КТ: Pitch booster – это специальный алгоритм для снижения артефактов, появляющихся при спиральном исследовании. Аппарат BrightSpeed Elite Edition 2010 с алгоритмом Pitch Booster (IQE) позволяет использовать быстрый питч с охватом более длинных анатомических участков, сохраняя качество изображения на уровне 50 срезового детектора.

Новинка Консоль оператора: В новом аппарате BrightSpeed установлена совершенно новая консоль оператора, позволяющая проводить более быстрые реконструкции изображения и упрощающая многие процедуры проводимые оператором.

Новинка Интегрированный инъектор: Новый интерфейс полностью интегрирует все параметры настройки инъектора в КТ консоль. До 5 фаз введения контрастного вещества может быть запротоколировано на консоли. Введение контрастного вещества становится более точным а производительность КТ ангиографического исследования на 30% выше, при использовании функции интегрированного инъектора.

Новинка пакет Insight Suite: Новый BrightSpeed включает в себя пакет из 3х фильтров, улучшающих Качество Изображения. Данное улучшение касается 90% всех клинических исследований, проводимых на BrightSpeed: исследования Головы, Грудной Клетки, Брюшной Полости, области Большого и Малого Таза; Все сосудистые исследования.

 Новинка Стол КТ: Новый, более длинный стол, позволяет эффективнее размещать пациента, проводить длительные исследования быстрее, а также сканировать пациентов большего веса.



               Технология VCT – в каждом новом томографе



Инновационные решения для получения Качественного Изображения и Оптимизации Лучевой Нагрузки

 Технология Volara Digital DAS: 24-битная Система Сбора Информации (DAS), с частотой дискретизации увеличенной на 20% и снижением уровня шума на 33%, позволяет получать качественные изображения очень плотных объектов (плечевой пояс, тазобедренный сустав, пациент с избыточным весом, металлические объекты) и низкоконтрастных мягких тканей (голова, тело, сердце). В том числе данная технология позволяет в среднем снизить лучевую нагрузку во всех педиатрических протоколах на 10%.



3х мерная модуляция лучевой нагрузки. Перед исследованием клиницисты могут задать желаемый уровень Шума к Качеству Изображения: Затем КТ автоматически настраивает параметры экспозиции, в соответствии с изменением размеров тела пациента в реальном времени. В соответствии с чем в каждом исследовании в среднем на 40% снижается лучевая нагрузка.



ЭКГ Модуляция. При кардиологических исследованиях* функция проспективной модуляции дозы по ЭКГ автоматически регулирует анодный ток для того, чтобы снизить лучевую нагрузку во время систолической фазы цикла сердечной деятельности.



Отчет по Лучевой Нагрузке, в сочетании с Отображением значений DLP, CTDIvol и общей лучевой нагрузки во время задания параметров сканирования, обеспечивает получение оператором информации о дозе облучения пациента и ее снижение, где это представляется возможным.



Инновационная организация работы

 Технология XtreamTM, которая представляет собой новый шаг на пути развития средств автоматизации труда:

Уникальная характеристика Организация процесса с помощью One-touch protocol позволяет настраивать необходимый режим просмотра результатов сканирования напрямую из протокола запуска исследования на консоли оператора или Пост-процессинговой рабочей станции всего за 1 щелчек мыши.

Уникальная характеристика Скорость реконструкции 16fps, для всех режимов сканирования, с любым питчем, при любом поле зрения (FOV), с применением любого фильтра …

Функция Direct MPR  с режимом Auto-Batch, позволяет автоматически в режиме реального времени производить реконструкцию и передачу мульти-планарных изображений, в любой плоскости.

Уникальная характеристика Скорость передачи изображений 16 fps в реальном времени во время исследования одновременно на 4 рабочие станции.

Автоматическая передача серий изображений для передачи определенных серий исследований на разные сетевые устройства.

Функция прямого доступа Direct Connect позволяет немедленно получить доступ к информации с рабочих станций AW VolumeShare* без физической передачи данных на консоль оператора.

Запись на DVD, для архивации до 7168 несжатых 512² изображений.

Функция Экспорта Данных – Data Export в удобном для пользователя формате (MPEG, AVI…)

Функция сохранения обработки изображений Save State и Клинические приложения на консоли оператора*: Программное обеспечение для работы с сосудами Advanced Vessel Analysis с уникальной программой виртуального удаления костей AutoBone, исследование перфузии головного мозга, печени и уникальная программа для исследования перфузии опухоли любого паренхиматозного органа, КТ Колонография (CT Colonography) с уникальной функцией Виртуального Рассечения Кишки и автоматического сегментирования, пакет CardIQ для кардиологических исследований с временным разрешение до 65 мсек.



Компоненты BrightSpeed Elite Версия 2010:

Гентри

Усовершенствованная конструкция кольца скольжения гентри обеспечивает непрерывное вращение генератора, трубки, детектора и системы сбора данных вокруг пациента.

·  Апертура: 70 см

·  Угол наклона: ± 30°

·  Скорость наклона: 1°/сек.

·  Максимальное поле зрения при сканировании (SFOV): 50 см

·  Скорость вращения: 360° за 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, 2.0, 3.0 и 4.0 сек, с функцией VariSpeedTM

·  Функция дистанционного наклона гентри с консоли оператора.

·  Встроенные "инструктор дыхания" и таймер обратного отсчета.

·  Встроенная кнопка начала сканирования с таймером обратного отсчета включения рентгеновского излучения.

·  Лазерные визиры позиционирования.

·  Возможность задания внутренней и внешней плоскости сканирования.

·  Использование всего диапазона наклона гентри.

·  Корональная линия разметки остается перпендикулярной к аксиальной при изменение угла наклона гентри, что обеспечивает более простое восприятие с консоли оператора или у стола для исследования пациента.





Стол

Единый стол с консольной конструкцией и большим диапазоном изменения высоты.

·  Изменение высоты от:  49 см до 99.1 см

·  Диапазон сканирования по вертикали:  79.1 см до 99.1 см

·  Горизонтальный диапазон:  до 170 см

·  Горизонтальный диапазон сканирования:  173 см (не содержащая металла дека)

·  Горизонтальная скорость: до 125 мм/сек

·  Стол автоматически заново центрируется в плоскости сканирования при изменении вертикального положения.

·  Грузоподъемность стола:

-  227 кг (500 lb) с точностью позиционирования +/- 0.25 мм

Рентгеновская трубка Performix Ultra

Металлокерамический блок трубки Performix Ultra специально рассчитан на исследования, требующие большого числа сканов без охлаждения трубки.

·  Трубка Performix Ultra, с теплоемкостью 6,3 MHU и мощностью 53,2 кВт обеспечивает длительное время спирального сканирования, более высокую производительность и при этом практически не требует охлаждения. Performix Ultra сконструирована на основе современной технологии, включающей металлокерамическую конструкцию для поддержания длительного срока эксплуатации, высокоскоростной подшипник для миллисекундного сканирования, высокоэффективный мотор для вращения большого анода, эффективную систему охлаждения для обеспечения высокой производительности системы и максимальной продолжительности спирального сканирования.

·  Широкий диапазон параметров экспозиции (от 10 мА до 440 мА с шагом в 5 мА, и до 733 мА с технологией ASiR) позволяет оператору и врачу гибко изменять их в соответствии с конкретными задачами, оптимизировать дозу пациента, а достаточная мощность дает возможность выполнять широкий спектр исследований методом послойного и спирального сканирования.

В случае применения технологии ASiR, КТ позволяет получать аналогичные стандартным протоколам качественные изображения, при этом используя более низкий уровень мА, с более низкой теплоемкостью, что позволяет трубке работать дольше в спиральном режиме, а теплоемкость возрастает до эквивалента 8MHU.

·  Теплоемкость: 6.3 МТЕ (MHU)

·  Теплоотдача:

-  Анод (максимум) 840 KHU/мин

-   Два фокусных пятна:

-  малое фокусное пятно: 0.7 (Ш) x 0.6 (Д) номинальный размер фокусного пятна (IEC 336/93)

-  большое фокусное пятно: 0.9 (Ш) x 0.9 (Д) номинальный размер фокусного пятна (IIEC 336/93)

·  Максимальная мощность: 53.2 кВт и эквивалент 88 кВт с применением технологии ASiR

·  Коллимация пучка с градусом 56°.



Генератор высокого напряжения JEDI

Встроенный высокочастотный генератор, рассчитанный на постоянную работу.

· Выходная мощность 53.2 кВт с трубкой Performix Ultra

· эквивалент 88 кВт с применением технологии ASiR

·  Значения высокого напряжения: 80, 100, 120, 140 кВ (kVp).

·  Значения силы тока: 10 to 440 мА, 733мА с применением технологии ASiR



Матричный детектор второго поколения HiLight

24х рядный матричный детектор второго поколения HiLight обеспечивает высокую производительность при визуализации с 8 строками (1,25 мм) и 16 строками (0,625 мм), по 912 детекторных элементов в строке, всего 21 888 чувствительных элемента. Компьютерный томограф BrightSpeed Elite позволяет получать изображения 16 срезов с высоким разрешением за один оборот.

Достоинствами матричного детектора второго поколения HiLight являются:

·  Увеличенная область покрытия при сканировании с использованием тонких срезов;

·  Высокое качество изображений обеспечивается использованием запатентованных компанией GE материалов HiLightTM, керамических сцинтилляторов, специально разработанных для КТ, опытом компании GE в области производства детекторов HiLight свыше 10 лет.

4 режима вывода данных:

·  8 x 1,25 мм при любой скорости вращения и с высоким разрешением;

·  8 x 2,5 мм при любой скорости вращения и с высоким разрешением;

·  16 x 1,25 мм при любой скорости вращения и с высоким разрешением;

·  16 x 0,625 мм при любой скорости вращения и с высоким разрешением;

изображения также могут быть реконструированы в режиме 4 среза, 2 среза и один срез, в частности для исследования грудной клетки

Подсистема сбора данных VOLARA Data Acquisition System

24-битная Система Сбора Информации (DAS), с частотой дискретизации увеличенной на 20% и снижением уровня шума на 33%, позволяет получать качественные изображения очень плотных объектов (плечевой пояс, тазобедренный сустав, пациент с избыточным весом, металлические объекты) и низкоконтрастных мягких тканей (голова, тело, сердце). В том числе данная технология позволяет в среднем снизить лучевую нагрузку во всех педиатрических протоколах на 10%.



Консоль оператора Freedom Workspace

Инновационное решение в области применения компьютерных компонентов и программного обеспечения позволили разработать удобное и эргономичное рабочее пространство. Оно позволяет работать за консолью сидя или стоя и размещать монитор самым удобным образом. Также можно размещать компоненты косноли вне стола оператора, что позволяет снизить шум и уровень выделяемого тепла непосредственно возле рабочего места врача.

Стандартный размер: 1300(Ш)x620(Г)x683-912(В)мм

Широкий размер: 1350(Ш)x741(Г)x683-912(В)мм



· Новый Главный компьютер

- Двойной процессор 2.33Ггц Quad Core Xeon с 12МБ  кешем L2 и 1333МГц Dual FSB
- 8Гб
DDR-2 667 ECC оперативной памяти.



Новый Процессор Изображений

- видеокарта Nvidia QuadroFX 1700 с 256MБ GDDR3
- Скорость передачи данных 12.8ГБ/сек
- Компьютер с Двойным процессором 2.66
GHz и 2Гб оперативной памяти RAM



·  2 цветных монитора: LCD, 19” диагональ с разрешением 1280x1024 точек

.  Архивирование DICOM

Стандартный DVD-R / CD-R

Опция - MOD Drive



Данный пакет содержит:

BSD Elite Edition 2010

B7870JA                Volume Viewer 3.1

E8016AZ                 Slicker cushion for table VT1700

B75792CA                Gantry accessories (Ac outlet 1IPC board)

B75342CA                Coronal Head holder

B79392CA                rear gantry panel

B75532CA                Table convenience kit

E95001NR                Gigabit switch

B78442CA

Инновационное рабочее место рентген лаборанта Freedom Workspace для КТ BrightSpeed:

  • Удобство в размещении сидя/стоя
  • Защита от шума и выделяемого оборудованием тепла (с помощью свободной установки элементов консоли)
  • Горизонтальное/Вертикальное управление монитором

Стандартный размер: 1300(Ш)x620(Г)x683-912(В)мм

B77472AD

Тележка для новых столов серии VT

Транспортировочная тележка для новых столов серии VT (VT 1700 иVT 2000).

B78302CA

Клавиатура специальная

B71182CA

Набор специальных кабелей.

A00081CT

4+4-дневный курс обучения на рабочем месте

Учебный курс по месту эксплуатации общей продолжительностью 8 дней

Обзор курса: приобретенные навыки позволят эксплуатировать КТ на базовом уровне.

Предполагаемые участники: радиологи и рентгенлаборанты.

Количество участников: Мы рекомендуем максимальное количество в 4 человека, для участия в тренинге, все участники должны присутствовать на тренинге каждый день.

Необходимые условия: знакомство с ПК. Знание основ КТ.

Способ проведения: по месту эксплуатации.

Язык: русский или английский.

Необходимые материалы: доступ к КТ.

B7999ZA

Система бесперебойного питания для BrightSрeed.

M81521FF

РАБОЧАЯ СТАНЦИЯ AWVS2 С 2 ЖК-МОНИТОРАМИ И ОЗУ 4 ГБ

AW VolumeShare 4 - мощная и удобная в обращении рабочая станция для просмотра, сравнения и обработки изображений, полученных с различных устройств диагностической визуализации. Станция включает массу усовершенствований в области управления информацией, как для диагностики, так и для последующего наблюдения за пациентами. Платформа построена на 64-битной архитектуре с двухядерным процессором и увеличенным жестким диском, что обеспечивает оптимальную производительность системы. В числе других стандартов, рабочая станция поддерживает DICOM, что позволяет легко интегрировать ее с другими устройствами в радиологическом отделении. Программное обеспечение рабочей станции создано на основе исключительно стабильной ИТ-платформы, которую можно будет беспрепятственно интегрировать в систему отделения лучевой диагностики.

Пользовательский интерфейс

В рабочей станции используется общий пользовательский интерфейс GE, получивший множество наград за оформление и удобство работы. Этот интерфейс обладает следующими возможностями:

  • Подключение одного или двух мониторов с разрешением 1280 x 1024 и 3-кнопочной оптической мыши.
  • Управление передачей данных по сети, обменом данными с носителями, выводом на пленку и программой Filmer путем перетаскивания объектов мышью.
  • Автоматическое отображение на экране справочных сообщений с кратким описанием функций элемента управления, на котором в данный момент находится указатель.
  • Специализированные клавиши на клавиатуре, а также программируемые функциональные клавиши выбора ширины и уровня окна для быстрой настройки параметров.
  • Многозадачная среда, позволяющая одновременно использовать список пациентов и программы 2D Viewer, Filmer и Volume Viewer 4, а также быстро переключаться между программами.

Управление рабочим процессом и обменом данных

В рабочей станции используется высокоэффективная система управления базой данных. Информация в базе данных классифицируется по описаниям папок пациентов, заданных в стандарте DICOM.

  • Функция Unified Patient Search позволяет с помощью одного запроса получать данные исследований выбранного пациента с любых систем PACS и DICOM-совместимых устройств, подключенных к рабочей станции AW.
  • Функция QuickFilters обеспечивает широкие возможности быстрой фильтрации для мгновенного выбора нужных исследований в локальных и удаленных списках пациентов.
  • Функция автоудаления автоматически удаляет самые старые изображения; эту функцию при необходимости можно отключить. Функция блокировки исследования защищает указанные исследования от удаления.
  • Индикатор свободного места на диске, постоянно присутствующий на экране, упрощает работу с диском.
  • Функция создания анонимных записей пациентов может применяться для изменения элементов DICOM-записей с целью защиты сведений о пациентах.
  • Рабочая станция AW VolumeShare 4 поддерживает усовершенствованные быстродействующие фильтры, с помощью которых список пациентов можно фильтровать по типу устройства, дате, состоянию окончания просмотра или описанию исследования. Большую часть этих функций можно применять и к списку пациентов на удаленном устройстве. Кроме того, для вывода нужных данных в рабочем списке может применяться фильтрация списков пациентов с помощью расширенных фильтров, работающих с такими параметрами, как тип устройства (метод исследования), ФИО пациента, фамилия врача и т. п.
  • В списке пациентов на рабочей станции AW VolumeShare 4 имеется удобная панель управления, позволяющая выбрать удаленную станцию или адрес для передачи данных по сети. При перетаскивании значка пациента, исследования, серии или изображения на значок, соответствующий удаленной станции, начинается передача данных по сети на удаленную станцию.
  • Запуская соответствующие приложения, можно проводить постобработку данных тех исследований, которые хранятся на напрямую подключенных системах - передавать данные исследований через DICOM-сеть на рабочую станцию AW для этого не требуется.

Управление рабочим процессом

  • Функция One Touch Protocols позволяет оператору одним щелчком компьютерной мыши получать доступ к приложениям и наборам настроек. Эта уникальная функция позволяет определять автоматически загружаемые приложения или шаблоны параметров настройки на основе элементов стандарта DICOM.
  • 3D Syncroview позволяет загружать все многообразие изображений для комбинированного просмотра и анализа.
  • Функция End Review обеспечивает автоматизацию стандартных действий, которые выполняются на рабочей станции по окончании просмотра каждого исследования (например, архивирование, печать и передача изображений по сети). Теперь для выполнения этих действий достаточно одного щелчка. Кроме того, флажок End Review позволяет пометить исследования в списке пациентов как завершенные после постобработки.

Пользовательские параметры настройки и безопасность данных

На одной рабочей станции AW может работать несколько пользователей с различными учетными записями (именами и паролями) ОС UNIX. При этом каждый пользователь может использовать собственные наборы параметров настройки.

Рабочая станция AW VolumeShare 4 полностью поддерживает средства проверки подлинности на уровне учреждения (Enterprise Authentication). Благодаря этому администрация клиник сможет обеспечить пользователям доступ к рабочей станции AW с помощью существующих единых удостоверений для входа в систему.

Если средства проверки подлинности на уровне учреждения не используются, системный администратор должен создать для каждой рабочей станции как минимум одну учетную запись (с именем пользователя и паролем) ОС UNIX.

Функция блокировки экрана дает возможность заблокировать экран рабочей станции в том случае, если пользователю необходимо отойти от компьютера. Это предотвращает несанкционированный доступ к данным пациента.

Основные операции, выполненные на рабочей станции AW (сохранение данных, вывод на пленку, передача по сети, экспорт), отмечаются флажками и протоколируются.

Функция Product Network Filters (PNF), разработанная компанией GEHC, защищает рабочую станцию AW от доступа неавторизованных пользователей, обращающихся к открытым портам системы через сеть - эта функция применяется и в защите рабочей станции AW VolumeShare 4.

Обмен данными с DICOM-совместимыми устройствами

Вывод на пленку, печать и экспорт

Программа Filmer - средство экспорта мультимедийных данных на любую ϻэлектронную пленку в формате DICOM SR в файлы формата PDF, HTML и JPEG, PNG, MPEG, AVI, QTVR. Средства экспорта данных полностью встроены в программу Filmer, благодаря чему она обладает всеми возможностями, необходимыми для экспорта мультимедийных изображений. Работа упрощается благодаря наличию различных механизмов экспорта: компакт-диски и DVD, флэш-накопители, подключаемые через порт USB, сетевые протоколы HTTP и FTP.

В программе Filmer реализовано три основных механизма вывода на пленку:

  • вывод на пленку в произвольном формате;
  • структурированные отчеты (SR), соответствующие стандарту DICOM;
  • экспорт данных в форматы HTML, PDF и JPEG, PNG, MPEG, AVI, QTVR.

Кроме того, программа Filmer позволяет легко получать нужные изображения из любого приложения рабочей станции AW (2D Viewer, Volume Viewer, FuncTool и т. п.).

Все важные изображения сохраняются на ϻэлектронных пленках, предназначенных для лечащих врачей - эти ϻпленки могут использоваться для представления кратких сведений об исследовании пациента и интерпретации врачами-радиологами. Кроме того, их можно сохранять в виде отдельных файлов (структурированные отчеты формата DICOM и снимки экрана) и использовать при обучении.

В программе вывода на пленку в полной мере используется визуальное представление данных; ϻэлектронная пленка может состоять из одной или нескольких страниц, каждая из которых имеет определенный формат. Кроме того, в программе вывода на пленку имеется весьма гибкий режим редактирования, с помощью которого можно добавлять изображения к пленке, выполнять над ними различные операции, а также форматировать или удалять их.

Печать

  • Рабочая станция AW VolumeShare 4 имеет средства сетевой печати в формате DICOM (черно-белая и цветная печать).
  • Рабочая станция AW VolumeShare 4 снабжена средствами сетевой печати в формате PostScript (черно-белая и цветная печать).
  • При работе с принтерами, поддерживающими форматы PostScript и DICOM, можно использовать практически любой формат печати, созданный в программе Filmer (неквадратные матрицы, например, для прямоугольных изображений КТ-последовательностей).

Экспорт данных

С помощью функции DirectConnect врач может открывать и обрабатывать исследования, находящиеся на консоли системы, без передачи данных.

Программа записи компакт-дисков и DVD в формате DICOM

В состав рабочей станции AW VolumeShare 4 входит программа записи компакт-дисков и DVD в формате DICOM, обладающая широким набором возможностей:

  • Любые выбранные данные (исследования, серии, изображения) можно добавить в окно подготовки диска простым перетаскиванием с помощью мыши.
  • Перед началом записи данных на диск на экран выводится информация о процентном использовании пространства компакт-диска или DVD.
  • Выбрав соответствующую функцию, при записи диска можно уменьшить размер матрицы рентгеновских ангиографических изображений с 1024 до 512.
  • Устройство записи может работать с компакт-дисками на скорости до 12X и с DVD на скорости до 4X (фактическая скорость зависит от типа носителя).

DVD-диски емкостью 4,7 ГБ:

  • 37160 изображения 256 х 256;
  • 9290 изображений 512 х 512 (30 стандартных КТ-исследований, 6 кардиологических КТ-исследований);
  • 2322 изображения 1024 х 1024

Программа визуализации

2D Viewer (Двумерный просмотр) - это основная программа, с помощью которой врачи могут просматривать изображения, управлять ими, добавлять на них аннотации и анализировать изображения с целью диагностической интерпретации.

Настройки экрана и диспетчер отображения

Настройки экрана и диспетчер отображения являются основными средствами повышения эффективности двумерного просмотра. Эти функции обеспечивают подготовку и отображение данных на станции либо в соответствии с протоколами, принятыми по умолчанию (в зависимости от типа исследования), либо в соответствии с пользовательскими протоколами.

Основные достоинства данных функций

  • Возможность регистрации пользователей, позволяющая задавать каждому пользователю собственные параметры настройки по умолчанию.
  • Возможность изменять протоколы и использовать их взамен стандартных.
  • Наличие функции управления экраном под названием Layout Manager (Диспетчер отображения). Эта функция дает возможность в интерактивном режиме изменять параметры настройки, выбранные в протоколах, с помощью меню экранов, меню областей просмотра и меню выбора серий.

Последовательный вывод изображений

  • Функции вперед и назад позволяют переходить к просмотру следующих или предыдущих записей пациентов, исследований, серий или изображений. Если изображения относятся к тому же типу и методу исследований, по умолчанию сохраняется тот же самый формат.
  • Кинорежим обеспечивает воспроизведение кинопетель по временной или пространственной оси или в ручном режиме.
  • Если загружены два исследования или две серии, то для каждого исследования (серии) задается формат отображения один к одному, а воспроизведение последовательности кадров синхронизируется, что упрощает сравнение.

Просмотр изображений

  • Начальные значения ширины и уровня окна определяются на основе заголовка DICOM-файла. После вывода изображения на экран можно воспользоваться одним из методов изменения ширины и уровня окна (клавиатура, мышь и т. д.) для настройки изображений в соответствии с условиями работы и предпочтениями пользователя.
  • В программе просмотра имеется ряд часто используемых функций управления изображениями: зеркальное отображение, поворот, масштабирование, панорамирование и т. п.

Эти функции можно вызывать с помощью мыши непосредственно на нужном изображении.

Анализ изображений

  • Средства создания прямоугольных, эллиптических и произвольных областей интереса обеспечивают максимум возможностей при определении анализируемых участков. Новые статистические результаты выводятся одновременно с изменением контура области интереса.
  • Средства измерения расстояний и углов обладают возможностью рекурсивного измерения между сегментами линий.
  • Функция Report Cursor (Измерительный курсор) обеспечивает постоянный вывод координат и значений пиксела в текущем положении курсора для всех серий.

Усовершенствованный режим разметки

При синхронизации или объединении серий КТ- и МРТ-изображений с помощью средств разметки геометрическое смещение и перемещение по сериям выполняются для всех серий одновременно в соответствии с RAS-координатами.

Пакетный вывод на пленку

  • Функция Print Series (Печать серии) позволяет одним нажатием кнопки автоматически напечатать всю серию.

Расширенный анализ рентгеновских изображений

  • Рентгеновские изображения можно диафрагмировать с помощью программных шторок, выделяя наиболее важную область. Шторки - это черные непрозрачные накладки с эллиптическими или прямоугольными прорезями; их размер можно изменять по мере необходимости. После применения шторки находящееся под ней изображение можно перемещать для выбора нужной видимой области. Функция Shutters (Шторки) может также использоваться для КТ- и МР-изображений, к которым применена функция Image Matte (Маскирование изображения).
  • К изображению можно применять фильтры повышения качества семи различных уровней.
  • Субтрагирование изображений. С помощью графического интерфейса можно выбрать маску и субтрагировать все изображения в соответствующей последовательности.
  • Ориентир. Изображение маски можно с определенным уровнем прозрачности наложить на субтрагированное изображение, чтобы использовать его в качестве ориентира. Уровень прозрачности накладываемой маски выбирается пользователем с помощью графического интерфейса.
  • Сдвиг по пикселам. Функция автоматического сдвига по пикселам оптимизирует совмещение маски с изображением. Маску можно перемещать и вручную, чтобы улучшить качество совмещения в определенной области интереса.
  • Максимальное и минимальное насыщение. Выбранные изображения объединяются для получения результирующего изображения максимального или минимального насыщения. Эта функция используется с контрастными веществами на основе йода и CO2.

Программа Volume Viewer 4

Программа Volume Viewer 4 включает современные средства трехмерного просмотра, создания пользовательских рабочих процессов, сегментирования ПЭТ/КТ-изображений, расчета статистики и усовершенствованной работы с объемными моделями. Пакет Volume Viewer 4 предназначен для трехмерной обработки любых наборов данных КТ, МРТ, трехмерных рентгеновских снимков, ПЭТ и ПЭТ/КТ. Его возможности не ограничиваются просмотром клинических данных, он включает уникальные средства для анализа, сегментирования, измерений, добавления аннотаций, вывода на пленку и экспорта медицинских изображений.

Программный пакет VV2 создан на основе общего пользовательского интерфейса GE, повышающего удобство и эффективность работы.

Характеристики пакета:

  • Новые средства просмотра трехмерных изображений.
  • Новый инструмент ϻсферическая область интереса, предназначенный для измерения сферической объемной области интереса в трехмерной модели.
  • Новая функция прямоугольных шторок.
  • Новый режим работы с трехмерными изображениями и косыми проекциями, обеспечивающий произвольное вращение заданной проекции с максимальной интенсивностью или блока, полученного путем многопроекционной объемной реконструкции или с помощью алгоритма проекции максимальной интенсивности.
  • Возможность задавать названия для серий реформатированных изображений или снимков экрана.
  • Плавающая многообъектная панель, обеспечивающая доступ к панели выбора объектов при использовании кинорежима, инструмента скальпель и любых других инструментов.
  • Многофазное объединение объемных моделей для КТ Ϧ обеспечивает возможность объединения объемных моделей для артериальной и портальной фаз.

Кроме того, в состав пакета входят новые функции для ПЭТ/КТ:

  • Создание изоконтуров одним щелчком для оконтуривания краев опухолей на основе задаваемого процентного значения максимального стандартного уровня накопления (SUV).
  • Прямая оценка объемных областей и статистика для среднего стандартного уровня накопления на основе изоконтуров.
  • Вывод на пленку или сохранение повернутых трехмерных проекций максимальной интенсивности одним щелчком.
  • Объемные визуализированные модели на основе ПЭТ- и КТ-изображений можно объединять, совмещая анатомическую информацию КТ с функциональной информацией ПЭТ в одной объемной модели.

Новый диспетчер просмотра, поддерживающий принцип пользовательского рабочего процесса ϻвсе в одном:

  • Простые средства создания пользовательских сценариев просмотра.
  • Выбор протокола быстрого просмотра в качестве функции, вызываемой одним щелчком.

Эффективность работы оператора

При работе с пакетом Volume Viewer оператор может использовать протоколы быстрого доступа, позволяющие вызывать средства для любого типа исследований одним щелчком. Благодаря этому можно задать единый протокол приложений или формата отображения, который будет автоматически вызываться в соответствии с элементами сканированных DICOM-изображений. Интуитивно понятный пользовательский интерфейс ощутимо увеличивает удобство работы, позволяя не только опытным, но и начинающим пользователям быстрее просматривать и анализировать изображения.

Визуальные протоколы, состоящие из нескольких этапов просмотра, помогают начинающему пользователю быстро справиться с задачами создания объемных данных, их обработки и вывода на пленку. Это значительно повышает эффективность работы со всеми приложениями, в результате чего неопытный пользователь может быстро освоить работу с рабочей станцией, научиться применять сложные средства постобработки и добиться точности и быстродействия, что особенно важно при неотложных исследованиях.

Средства многоплоскостного реформатирования и динамического просмотра объемных областей ускоряют просмотр тонких срезов. Интерактивное управление толщиной срезов в режимах MIP, MinIP, усреднения и объемной визуализации позволяет при повседневной работе сканировать тонкие срезы, а просматривать толстые.

Треугольный трехмерный курсор обеспечивает корреляцию всех плоскостей проекций в нескольких фазах в реальном времени.

В программе Volume Viewer используются оптимизированные компанией GE программные алгоритмы, позволяющие задействовать всю вычислительную мощь современных систем.

Это обеспечивает следующие возможности:

  • мгновенное многоплоскостное или многопроекционное сопоставление, повышающее эффективность интерпретации;
  • мощные средства сегментирования (функция автоматического выделения);
  • создание интерактивных плоскостей разреза и объемных областей интереса в реальном времени (функции Shutter/Cube);
  • выбор уровня прозрачности и цвета для различных объектов при выводе на экран;
  • проекции в режимах MIP, MinIP и усреднения, а также объемная визуализация в любой плоскости или в любом направлении (аксиальное, фронтальное, сагиттальное, косое, трехмерное, эндоскопическое) с возможностью вращения в реальном времени и быстрыми расчетами;
  • сохранение и загрузка состояния трехмерных объектов.

Ї         Все эти функции поддерживаются для наборов данных КТ, МРТ, рентгеновской ангиографии и ПЭТ, а также для объединенных наборов данных ПЭТ/КТ и ПЭТ/МРТ.

Поддержка стандартов

Рабочая станция AV VolumeShare 4 соответствует большому числу отраслевых стандартов, что позволяет быстрее вводить новые функции и усовершенствования в медицинскую практику по мере развития компьютерных и медицинских технологий.

Соответствие компьютерным стандартам для рабочих станций:

  • GE CTT OS Linux.
  • POSIX (1003.1, 1003.2, 1003.4).
  • ANSI C/ANSI Draft Standard C++.

Стандартные операции в стандарте DICOM:

  • Служебный класс хранения данных DICOM 3.0 для объектов изображений следующих типов: рентгенотерапия, КТ, МРТ, рентгенография (ангиография и рентгенография/рентгеноскопия), цифровая рентгенография, маммография, ПЭТ, УЗИ, черно-белые и цветные вторичные изображения. (Функция SCU (Пользователь служебного класса) для отправки изображений и функция SCP (Поставщик служебного класса) для приема изображений.)
  • Служебные классы для запросов и получения данных в стандарте DICOM 3.0 (SCU и SCP).
  • Служебный класс для сохранения данных в стандарте DICOM 3.0 (SCU).
  • Печать в стандарте DICOM (цветная и черно-белая).
  • Обмен носителями в стандарте DICOM (магнитооптические диски, записываемые компакт-диски, DVD+R(W)).

Протоколы вывода на пленку:

  • Протоколы DICOM Print (цветная и черно-белая печать) и Adobe Postscript (цветная и черно-белая печать) для поддерживаемых принтеров.

Компоненты системы

  • Рабочая станция HP XW8600.
  • Два плоскопанельных монитора с диагональю 19 дюймов.
  • Процессор Intel Xeon Dual Core 3,2 ГГц с 12 МБ кэш-памяти второго уровня (L2) на каждый процессор.
  • Внешняя шина PCI-Express 1600 МГц.
  • 4 ГБ оперативной памяти DDR-2 (с возможностью расширения до 12 Гб).
  • Жесткий диск для ОС и приложений: 146 ГБ, SAS 15 000 об//мин.
  • Жесткие диски для изображений: 292 ГБ: SAS 15 000 об//мин.
  • 292 ГБ дискового пространства можно использовать для хранения изображений следующим образом:
    • 2 304 000 изображений 256 x 256;
    • 576 000 изображений 512 x 512;
    • 144 000 изображений 1024 x 1024;
    • 28 800 изображений 2048 x 2560.
  • Встроенное устройство записи дисков для считывания и записи компакт-дисков и DVD в формате DICOM, для считывания и записи экспортированных данных с компакт-дисков и DVD, а также для использования при обслуживании (установка программ с DVD).
  • Встроенный сетевой адаптер Ethernet 10/100/1000 Мбит/с.
  • 1 встроенный дисковод для дискет 3,5 дюйма.
  • 1 клавиатура с раскладкой QWERTY (интерфейс USB).

·       1 оптическая трехкнопочная мышь (интерфейс USB).

B77121BG

VesselIQ & Autobone Xpress

 это специализированный программный пакет для виртуального удаления и сегментирования костных структур в данных КТ-ангиографии для головы, шеи, грудной клетки, брюшной полости и конечностей.

Для работы пакета AutoBone необходима программа AW Volume. Этот пакет дополняет собой существующий набор средств автоматического выделения.

Основные характеристики пакета AutoBone:

  • Сегментирование костных структур одним щелчком мыши.
  • Упрощение визуализации характеристик сосудов.

Повышение производительности труда оператора:

  • Сокращение времени, необходимого на получение первого клинически значимого изображения.
  • Идентификация и сегментирование костных структур, обеспечивающая быстрый просмотр структур сосудов в режиме трехмерного просмотра проекций с максимальной интенсивностью.
  • Синхронизация областей просмотра, ускоряющая проверку результатов.
  • Для повышения точности сегментирования можно использовать средства автоматического выделения для быстрого добавления или удаления данных с целью получения нужных результатов.
  • Получившееся объемное изображение можно обработать так, чтобы на нем были видны лишь сосуды, или оставить в нем прозрачную костную структуру для упрощения ориентирования.

Программа Advanced Vessel Analysis

Краткое описание

Протоколы программы Advanced Vessel Analysis состоят из подробных инструкций в сочетании со средствами выполнения анализа. Они располагаются на панелях протоколов так же, как и другие протоколы в программе объемного анализа. Это избавляет от необходимости запоминать процедуры или постоянно обращаться к пользовательской документации. В комплект программы Advanced Vessel Analysis входит набор готовых протоколов. Пользователи могут изменять протоколы, адаптируя в соответствии со своими требованиями, и сохранять измененные протоколы под новым названием.

Требования

Пакет расширенного анализа сосудов (Advanced Vessel Analysis) является расширением программы объемного анализа (Volume Analysis), работающей на рабочих станциях Advantage Workstation. В пакете используется специализированные протоколы "Vessel Analysis", которые применяются в приложении Volume Analysis на рабочей станции AW.

Возможности

Протоколы

  • Пользователь указывает сосуды для анализа, отмечая точки начала и конца участка, а также при необходимости одну или несколько промежуточных точек.
  • Программа автоматически определяет центральную линию сосуда и вычисляет площадь сечения, минимальный, максимальный и средний диаметр в каждой точке.
  • Режим вывода "просветов" служит для графического отображения размеров сосуда (диаметров и площади сечения). Для того, чтобы увидеть соответствующие числовые показатели, достаточно переместить линию курсора в нужную точку.
  • Пользователь задает основные анатомические точки интереса для измерений.
  • Программа автоматически генерирует отчет, включающий все заданные параметры измерений и соответствующие изображения.

Клинические преимущества

Взаимодействие между уникальным средством выделения просветов в трехмерном изображении и мощным набором гибких инструментов измерения обеспечивает:

  • помощь в диагностике;
  • планирование хирургических вмешательств;
  • послеоперационную оценку;
  • оценку прогрессирования поражения сосудов;
  • планирование установки стента;
  • визуализация извитых сосудов под различными раккурсами

Повышение эффективности работы

Преимущества:

  • Сокращение времени, необходимого на получение первого клинически значимого изображения: Функция автоматического определения центральной линии позволяет быстро оценить изображение выбранного сосуда. Для того, чтобы увидеть нужный фрагмент сосуда, достаточно пометить две точки, определяющие зону интереса.
  • Автоматический вывод на пленку в фоновом режиме: Позволяет избежать ручного вывода на пленку
  • Экономия пленки: Благодаря возможности настройки формата вывода нужной информации можно обойтись меньшим количеством пленки.
  • Повышенный уровень автоматизации: В настоящее время получение достоверных сечений и профилей сосудов в значительной степени зависит от оператора.

Измерение

Средства для измерения: Количественные показатели для выбранных пользователем сегментов помогают при выборе протезов. Расстояния до бифуркаций или иных ориентиров имеют особое значение для принятия клинических решений. Программа позволяет выполнять следующие измерения:

  • измерение расстояний;
  • измерение площади поперечного сечения;
  • относительный процент стеноза;
  • измерение объема;
  • измерение углов;
  • минимальный диаметр;
  • максимальный диаметр;
  • средний диаметр.

Вывод на пленку

  • Пакетный вывод на пленку.
  • Широкий выбор форматов.
  • Возможность сохранить любое изображение и поместить его в очередь для вывода на пленку.

Отчеты

Отчет, выводимый на экран, содержит таблицу с результатами всех измерений. На данном этапе оператор может либо распечатать отчет (вывести его на пленку), либо сохранить его в качестве новой серии на диске с изображениями на рабочей станции.

Распечатанный или сохраненный отчет состоит из двух частей: таблицы результатов измерений и набор изображений (снимков экрана), связанных с измерениями.

Увеличение информативности отчетов: В одном отчете содержится полная информация о трехмерных структурах, результаты измерений, разметка и трехмерные изображения. Согласованность формата и стиля отчетов также упрощает работу направляющих врачей.

E80921NC

Автоматический инъектор

Спецификация

  • Flow rate: 0.1-10ml/s, in 0.1ml/s increments
  • Volume: 1 ml to 200 ml in 1 ml increments
  • Programmable pressure limit: 300 psi with 100 or 200 ml syringe
  • Scan delay: 0-300 seconds (5 minutes) in 1 sec increments
  • Pause: 1-300 seconds (5 minutes) in 1 sec increments
  • Injection time: 1 sec to 33 min
  • Compatible syringes: 100 and 200 ml
  • Number of injection modes: 4
  • Power (console): 220 VAC ± 10V, 50/60 Hz, 125 VA
  • Protection: class 1 CF

E80921SD

Набор шприцев для инъектора – 200 мл, 50 штук

E8003CF

Клиновидные подкладки из пенопласта

Набор из 12 клиновидных подкладок различной формы из пенопласта с покрытием из дермалита для укладки пациента.

E80051DC

Ремень для лба к подголовнику КТ

Ремень для лба 130 см x 2,2 см белого цвета.

E80051DD

Ремень для подбородка

Ремень для подбородка к аксиальному и корональному подголовнику размером 64 см x 2 см, белого цвета.

E6424GK

Ремни быстрой фиксации

Рулон ремней быстрой фиксации для закрепления пенопластовых клиньев на теле пациента.

Технические характеристики

Рулон шириной 7,5 см, длиной 9 м.

A10041CT

4-дневный курс по применению КТ

4-дневный учебный курс по работе с КТ

Обзор курса: учебный курс по КТ на основе указанного числа дней. Также эта позиция распространяется на специальные теоретические курсы, разрабатываемые в настоящее время, или на специализированные учебные курсы, которые будут созданы по специальному запросу потребителей.

Продолжительность: 4 дня для 1 человека, 2 дня для группы из 2 человек.

Целевая аудитория: радиологи.

Староста курса: специалист по клиническому обучению.

Сертификация: сертификат о прохождении учебного курса GE Healthcare Education.

Место проведения курса: GEHC Training Center (Moscow, Russia)

E30021LA

Рама размером 130 х 90 см со свинцовым стеклом (2 мм Pb) размером 120 х 80 см

Рама размером 130 х 90 см со свинцовым стеклом (2 мм Pb) размером 120 х 80 см.

NLEI005K221 PD

Распределительный щит

NLEI2000 221ES

Аппаратно-программные средства для подключения удаленной диагностики



Спецификация поставки:

Номер по каталогу

Кол-во

Описание

Cтоимость
USD

Z62411C

1

BSD ELITE Edition 2010

Новая система Brightspeed Elite  Advantage

IN

B78442CA

1

FREEDOM WORKSPACE STD.

Инновационное рабочее место рентген лаборанта

IN

B77472AD

1

Dolly for the new VT Tables

Тележка для новых столов серии VT

IN

B78302CA

1

ENGLISH KEYBOARD USB BLK

Клавиатура специальная

IN

B71182CA

1

H-POWER LONG CABLE COLLE

Набор специальных кабелей

IN

A00081CT

1

4+4 days_included_On-Site Applications

4+4-дневный курс обучения на рабочем месте

IN

B7999ZA

1

2PH UPS & KIT/LS 1.X-5.X

Система бесперебойного питания для BrightSрeed

IN

M81521FF

1

AW VS4 2 LCD Monitors / 4GB RAM

РАБОЧАЯ СТАНЦИЯ AWVS2 С 2 ЖК-МОНИТОРАМИ И ОЗУ 4 ГБ

IN

B77121BG

1

VesselIQ & Autobone Xpress

Программный пакет для виртуального удаления и сегментирования костных структур

IN

E80921NC

1

Nemoto A300 pedestal mounted injector

 Автоматический инъектор

IN

E80921SD

1

Nemoto 200ml syringes (box of 50)

Набор шприцев для инъектора – 200 мл, 50 штук

IN

E8003CF

1

Kit of 12 assorted triangular shaped wedges, dermalite coati

Клиновидные подкладки из пенопласта

IN

E80051DC

1

HEADRESTRAINT STRAP FOR H

Ремень для лба к подголовнику КТ

IN

E80051DD

1

CHIN STRAP FOR AXIAL HEAD

Ремень для подбородка

IN

E6424GK

1

Quick straps large roll

Ремни быстрой фиксации

IN

A10041CT

1

4 day_CT_Class

4-дневный курс по применению КТ

IN

E30021LA

1

PORTHOLE SCREENS (FRAME DIMENSION: 1300 x 900 MM, GLASS DIME

Рама размером 130 х 90 см со свинцовым стеклом (2 мм Pb) размером 120 х 80 см

IN

NLEI2500221ES

1

VPN/DSL Kit

Распределительный щит

IN

NLEI005K221PD

1

PDB/PDU/PDP

Аппаратно-программные средства для подключения удаленной диагностики

IN



Цена комплекса  -  по  запросу.



Условия поставки:

  • Запуск в эксплуатацию, гарантийное обслуживание, обучение персонала входят в стоимость поставки.
  • Срок поставки и ввода в эксплуатацию – в течение 30  рабочих дней .
  • Гарантия 12 месяцев.

 Сделать КТ в Москве в институте Склифосовского возможно, если Вы позвоните по телефону +7(495) 22-555-6-8.



Теги:
234567 Начало активности (дата): 30.12.2011
234567 Кем создан (ID): 6
234567 Ключевые слова:  Сделать КТ в Москве в институте Склифосовского
12354567899

Похожие статьи

Статьи по заболеваниям
  • Травматология
  • Перелом шейки бедра
  • Туберкулез
Популярные статьи
  • Как выглядит половой акт, секс в аппарате МРТ - видео 28.10.2011
    Сколько держать лед при сильном ушибе? 17.12.2012
    Программа для просмотра МРТ и томограмм 28.10.2016
    Подготовка к рентгену пояснично-крестцового отдела позвоночника 03.10.2015
    Протокол контроля качества работы рентгеновских компьютерных томографов
    Ушиб пальца руки 11.02.2014
    МРТ во время полового акта 02.09.2016
    Мази от ушибов и травм 03.12.2016
    Повязки и перевязочные материалы 19.06.2013
    Какие журналы нужно вести в рентгенкабинете 03.04.2012
Популярные разделы
  • Травматология
  • Травмы и заболевания тазобедренных суставов
  • Артрозы и артриты
  • Все о боли
<
МосРентген Центр | Цифровой рентген на дому
© 1999–2025. Сайт Александра Дидковского
Рейтинг@Mail.ru Яндекс.Метрика
  • 8-495-22-555-6-8
  • 1@trauma.ru
  • Прайслист
  • Контакты
  • WhatsApp
  • ЦИФРОВОЙ РЕНТГЕН НА ДОМУ
    8-495-22-555-6-8
    при переломе шейки бедра и пневмонии от компании МосРентген Центр - партнера Института имени Склифосовского
    подробно
  • РЕНТГЕН ПОД КЛЮЧ
    Лицензирование рентгеновских кабинетов
    подробно
  • Продажа цифрового рентгена
    Рентген дигитайзер AGFA CR12-X - оцифровщик рентгеновских снимков
    подробно
