64-срезовый компьютерный томограф GE Optima CT660

29.12.2011

64-срезовый компьютерный томограф GE Optima CT660

Подробное описание КТ.

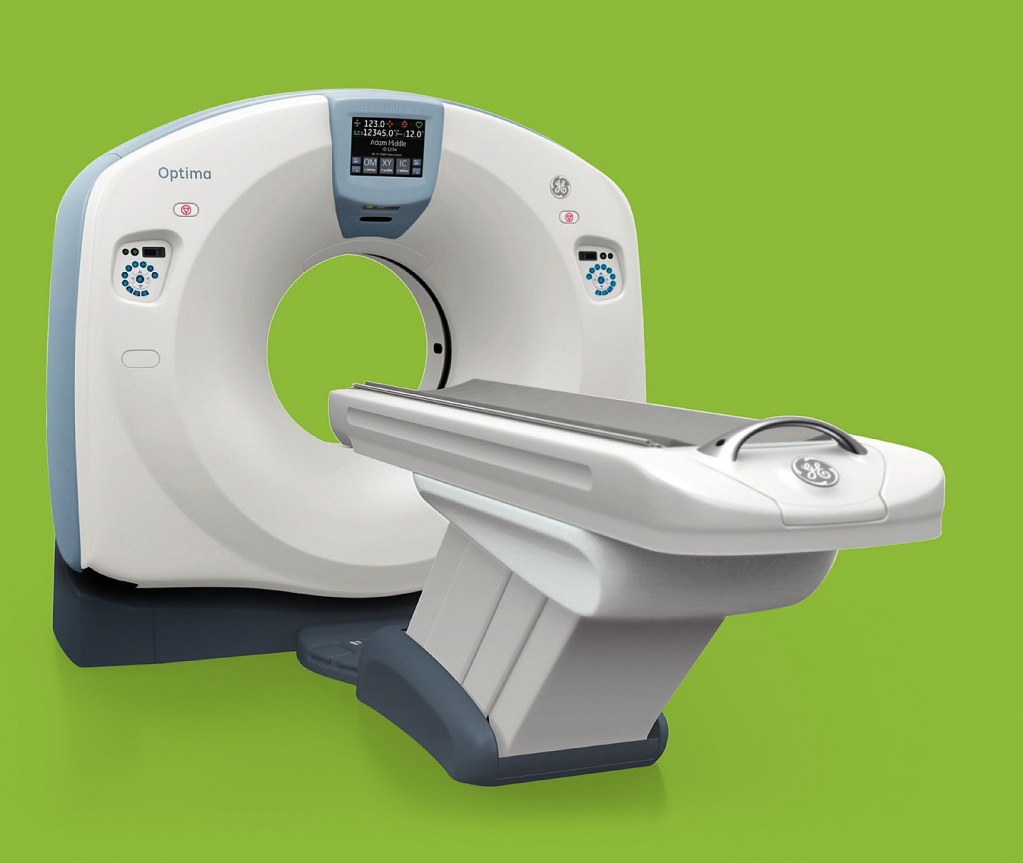

Optima CT660.jpg

Номер по каталогу


Описание

Z06601A

OPTIMA CT660

Новое поколение 64-срезовых компьютерных томографов совмещает в себе все новейшие технологии, хорошо зарекомендовавшие себя в моделях серий Discovery и LightSpeed.



Высокое качество изображения:

Детектор V-Res™ является истинным 64х канальным детектором для Объемного исследования с охватом 40мм.  Именно конструкция детектора определяет производительность КТ сканера, и V-Res™ задает новые стандарты в ключевых технологических особенностях:

·       Высокая скорость покрытия  110мм/с с субмиллиметровым разрешением.

·       Диодная технология (обратной засветки) позволяет проводить 64-битный сбор данных

·       Полный оборот трубки за 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1 секунд, позволяя проводить исследование на короткой задержке дыхания, что делает исследование более комфортным для пациента и дает возможность модифицировать протоколы для максимальной адаптации к условиям и задачам исследования

·       Стандартные исследования проводятся с толщиной среза 0.625 мм, оптимизируя использование тонких срезов для саггитальной, фронтальной и косой проекциях

·       Компактная конструкция для оптимальной работы трубки и генератора

·       Технология сопряжения излучения обратных проекций использует 2 набора данных противоположных проекций для обеспечения 128 явных измерений за вращение для аксиального и спирального режима.

·       Быстрая и простая организация работы:

·       Платформа Advanced Workflow, это развитие платформы для увеличения продуктивности

-        Реконструкция до 16 срезов в секунду в одной проекции

-        Передача данных до 10 кадров в секунду

·       Включает набор наиболее часто используемых протоколов исследования и возможности по настройке до 6,840 протоколов

·       Удаленный наклон гентри из комнаты оператора для увеличения потока пациентов

·       Встроенные счетчики задержки дыхания с обратным отсчетом, для комфорта пациентов

·       Новые встроенные 12 дюймовые экраны с функцией «touch screen» позволяют указывать имя пациента и демонстрировать видео и мультфильмы, которые помогают расслабиться детям и пациентам всех возрастов

·       Использование экрана гентри также позволяет автоматически регулировать положение стола, в зависимости от типа исследования. Это позволяет сократить время исследования пациента

·       Кнопка запуска исследования, смонтированная в комнате установки аппарата, позволяет реализовать управление исследованием одним человеком, увеличив пропускную способность кабинета

·       Программное обеспечение GE позволяет автоматизировать все процессы, встроив их в стандартные протоколы, для увеличения пропускной способности кабинета

·       Консоль позволяет хранить до 250,000 несжатых изображений размера 512, и данных за 3520 вращения в режиме работы 64 среза или до 1,500 файлов данных.



Управление Лучевой Нагрузкой:

·       Функция OptiDose включает: новые фильтры для педиатрических протоколов исследования тела, полную 3D модуляцию, систему цветового картирования для детей, аппаратный отслеживающий коллиматор, программное обеспечение для отслеживания рентгеновских лучей, и другие программно-аппаратные приложения.

·       3х мерная модуляция лучевой нагрузки. Перед исследованием врачи могут задать желаемый уровень Шума к Качеству изображения: Затем КТ автоматически настраивает параметры экспозиции, в соответствии с изменением размеров тела пациента в реальном времени. В соответствии с чем в каждом исследовании в среднем на 30% снижается лучевая нагрузка.

·       Аппаратный отслеживающий коллиматор, программное обеспечение для отслеживания рентгеновских лучей для отслеживания фактически излученных лучей и уменьшения дозы пациента.

·       Фильтрация рентгеновского излучения оптимизирована независимо для исследований тела и головы.

·       DLP (dose length product), и эффективность использованного излучения отображаются во время программирования протокола исследования пациента.

·       Улучшенные алгоритмы Реконструкции позволяют оптимизировать качество изображения и скорость реконструкции, обеспечивая до 16 кадров реконструкции в одной проекции и до 10 кадров скорость передачи по сети.



Клинические Особенности:

·       Проведение исследований сосудов верхних и нижних конечностей

·       Исследование всего органа в артериальной фазе

·       Длинные спиральные исследования

·       Мульти-фазовые исследования органов

·       Мультипланарные реконструкции с изотропными микровокселями

·       Ускоренное исследование при использовании алгоритмов реконструкции «cross beam» и «hyperplane»

·       Технологические преимущества оптимизации разрешения вдоль оси z при использовании протоколов исследования в режиме толщины среза 0.625 мм



Компоненты системы:



Гентри:

·       Апертура: 70 см

·       Максимальное поле зрения при сканировании (SFOV): 50 см

·       Скорость вращения: 360° за 0.40, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0 сек

·       Угол наклона: ± 30°

·       Скорость наклона: 1°/сек.

·       Функция дистанционного наклона гентри с консоли оператора

·       Встроенные "инструктор дыхания" и таймер обратного отсчета

·       Интегрированный 12-дюймовый сенсорный экран, дублирующий основные функции системы

·       Встроенная кнопка начала сканирования с таймером обратного отсчета включения рентгеновского излучения

·       Лазерные визиры позиционирования:

·       Точность лазерных визиров ± 1 мм

·       Использование всего диапазона наклона гентри; активируются в любое время во время исследования

·       Корональная линия разметки остается перпендикулярной к аксиальной при изменение угла наклона гентри, что обеспечивает более простое восприятие с консоли оператора или у стола для исследования пациента



Стол:

·       Горизонтальный диапазон:  до 1745 мм

·       Горизонтальная скорость: до 137.5 мм/сек

·       Стол автоматически заново центрируется в плоскости сканирования при изменении вертикального положения.

·       Грузоподъемность в 227 кг по всей длине.



Рентгеновская трубка Performix

·       Металлокерамический блок трубки Performix специально рассчитан на исследования, требующие большого числа сканов без охлаждения трубки.

·       Трубка Performix, с теплоемкостью 6,3 MHU и мощностью 72 кВт обеспечивает длительное время спирального сканирования, более высокую производительность и при этом практически не требует охлаждения.

·       Широкий диапазон параметров экспозиции (от 10 мА до 560 мА с шагом в 5 мА) позволяет оператору и врачу гибко изменять их в соответствии с конкретными задачами, оптимизировать дозу пациента, а достаточная мощность дает возможность выполнять широкий спектр исследований методом послойного и спирального сканирования.

·       В случае применения технологии ASiR, КТ позволяет получать аналогичные стандартным протоколам качественные изображения, при этом используя более низкий уровень мА, с более низкой теплоемкостью, что позволяет трубке работать дольше в спиральном режиме, а теплоемкость возрастает до эквивалента 8MHU.

·       Теплоемкость: 6.3 МТЕ (MHU)

·       Два фокусных пятна:

Малое фокусное пятно: 0.7 (Ш) x 0.6 (Д) номинальный размер фокусного пятна (IEC 336/93)

Большое фокусное пятно: 0.9 (Ш) x 0.9 (Д) номинальный размер фокусного пятна (IIEC 336/93)

·       Максимальная мощность: 72 кВт

·       Коллимация пучка с градусом 56°.



Генератор высокого напряжения:

·       Выходная мощность 72 кВт

·       Эквивалент 89 кВт с применением технологии ASiR

·       Значения высокого напряжения: 80, 100, 120, 140 кВ (kVp).

·       Значения силы тока: 10 to 600 мА



Детектор V-Res:

·       40 мм покрытие за оборот

·       Высокое качество изображения за счет запатентованного ДжиИ материала детектора

·       64 ряда детекторов



Volara XT цифровая система сбора данных (Data Acquisition System):

·       Значительно снижает шум и улучшает качество изображения

·       Частота дискретизации 2,460 Hz

·       Эффективное аналогово-цифровое преобразование



Консоль оператора:

·       1792GB для хранения данных

·       Возможность хранения 250,000 несжатых изображений разрешением 512x512



InSite соединение:

·       Позволяет сервисной службе отслеживать работоспособность оборудования для своевременной диагностики и обслуживания



Рабочая платформа Optima CT660 позволяет эффективно пользоваться томографом:

·       Функция SmartTools значительно упрощает настройку параметров сканирования и включает в себя все виды реконструкций, визуализаций, архивирования и передачи данных

·       Созданная на базе LINUX, платформа позволяет проводить реконструкцию со скоростью 16 кадров в секунду и передавать данные по сети со скоростью 10 изображений в секунду.

·       Экспорт Данных это отдельная разработка, которая позволяет записывать данные в формате, легко воспринимаемом персональными компьютерами, таком как.jpeg, .mpeg, и .avi. Это позволяет очень легко передавать данные об обследовании как врачем терапевтам, так и самим пациентам. Данные можно записывать на любые распространенные носители, включая CD-ROM и DVD.

·       Функция Direct MPR позволяет переходить от двухмерного просмотра в трехмерный и автоматически получать аксиальные, саггитальные и корональные реконструкции. Полученные изображения могут быть одновременно направлены на различные сетевые устройства, что позволяет избежать передачи и хранения всех накопленных данных о тонких срезах.

·       Neuro 3D Filter – программа для фильтрации изображения ангиографии головного мозга для снижения до 36% лучевой нагрузки при поддержании качества изображения или улучшения качества на 20% (шумность) при рутинной лучевой нагрузке. Данный фильтр можно проспективно применять в протоколах пост-обработки с программой Application Auto-Launch.

·       Функция Exam Split позволяет разделить серии изображений на разные группы для удобства передачи и хранения

·       Функция Exam Rx содержит в себе полный набор клинических инструментов, необходимых для быстрой и эффективной работы с потоком пациентов, включая запись на обследование и вводные данные, выбор, просмотр и редактирование протоколов, реконструкция изображений, визуализация и анализ с помощью инструментов AutoTransfer, AutoStore и AutoFilm



Режимы сканирования:

·       Optima CT660 может проводить все виды клинических исследований за счет широкого спектра режимов сканирования.

·       Режим сканирования при обороте трубки 360 градусов происходит во время движения стола и без задержек между исследованиями.

·       Исследование в режиме аксиального сканирования позволяет сканировать 64 среза одновременно.



Улучшения параметров сканирования:

o Анатомический помощник: десять зон тела человека отображаются на экране и позволяют легко выбирать нужный протокол. Отдельные наборы протоколов для взрослых и детей с более чем 6,840 различными протоколами исследования.

o Протоколы включают установку таких параметров, как время исследования, кВ, мА, режим исследования, толщину среза, расстояние между срезами, исследуемое и отображаемое поле зрения FOV, алгоритм реконструкции, специальные опции, такие как DMPR (Мультипланарная реконструкция в режиме реального времени во время исследования)

o Любые параметры можно менять до или во время исследования для текущего или всех исследований

o AutoScan: Автоматическое управление движением стола

o Auto-Voice: 3 пре-программируемых (9 языков) и 17 пользовательских голосовых команды для пациентов

o Trauma Patient: Специальный протокол для скоропомощных пациентов, позволяющий, в экстренных ситуациях, проводить исследование без введения данных о пациенте, проведить экстренную диагностику.

o Алгоритмы реконструкции: Мягкие ткани, Стандартный, Детализированный, Грудная клетка, Кости, Кости Плюс, Легкие, Угловой.



Программа Volume Viewer:

Протоколы для построения 3D моделей и реконструкций.

B75132FJ

LONG CABLE SET Optima CT660

Набор длинных кабелей для Optima CT660

B77472AD

Тележка для новых столов серии VT

Транспортировочная тележка для новых столов серии VT (VT 1700 иVT 2000).

B7877ZZ

Operator Manual and Keyboard

Руководство пользователя и специальная клавиатура

A00081CT

4+4-дневный курс обучения на рабочем месте

Учебный курс по месту эксплуатации общей продолжительностью 8 дней

Обзор курса: приобретенные навыки позволят эксплуатировать КТ на базовом уровне.

Предполагаемые участники: радиологи и рентгенолаборанты.

Количество участников: Мы рекомендуем максимальное количество в 4 человека, для участия в тренинге, все участники должны присутствовать на тренинге каждый день.

Необходимые условия: знакомство с ПК. Знание основ КТ.

Способ проведения: по месту эксплуатации.

Язык: русский или английский.

Необходимые материалы: доступ к КТ.

B7870HM

PERF 4 M.O. -VV3.1 ON OC

КТ мультиорганная перфузия версия 4 – Оценка гемодинамических параметров головного мозга и паренхиматозных органов

КТ мультиорганная перфузия версия 4 – програмный пакет анализа изображения позволяет определять гемо-динамические параметры головного мозга и паренхиматозных органов во время введения контрастного вещества. Программное обеспечение генерирует информацию с оценкой измерения плотности изображения по прошествии времени (после введения контрастного вещества). Програмное обеспечение обеспечивает быструю и достоверную оценку типа и площади нарушения перфузии, обеспечивает качественный и количественный анализ различных параметров перфузии, который может быть связан с острым инсультом, ангиогенезом опухоли головного мозга или паренхиматозного органа и оценку результатов лечения. Ключевые параметры перфузии:

* Региональный объем крови (BV; ml/100g)

* Региональный объем кровотока (BF; ml/min/100g)

* Среднее время прохождения крови через ткань (rMTT; s)

* Проницаемость капилляров

* Время получения контраста

Перфузия 4 также включает новые возможности: Характеристика Ткани, которая может клинически определить состояние тканей по карте объема крови и кровотока в ней. Особенно это необходимо в первые шесть часов после начала симптомов инсульта для его диагностики и определения метода лечения. Также увеличена производительность протокола при помощи оптимизации пользовательского интерфейса. Например в данном протоколе Инсульта Головного мозга (Автоматический) обработка выполняется за более короткое время, в сравнении с предыдущей версией, которое требуется для создания автоматического заключения.

B7999ZA

2PH UPS & KIT/LS 1.X-5.X

Система бесперебойного питания для BrightSрeed.

E80951NA

Stand-alone Dual Shot Alpha injector on pedestal - NE EE EAGM IMI

Nemoto  Dual  Shot  Alpha инжектор  на  основании

Подсвечивание   шприцев

Подсветка   шприцев    позволяет легче точно    определять    и   проверять  наличие пузырьков воздуха.

Простое подсоединение  шприцев

Результат  -- процедура проводится быстрее. Наполнение шприцев  можно выполнять в  одной  из  двух комнат:  комнате контроля (пультовая)  или  в комнате сканирования.

Очень легкая  и компактная голова  инъектора, может быть легко закреплена на существующей консоли для одноколбового инъектора

Медленное прямое /обратное передвижение может легко выполняться специальными средствами управления во время ввредения контрастного вещества или подтверждения венозного введения.

Два шприца – для дополнительного введения солевых растворов, что удовлетворяет требованиям для применения с мультисрезовыми  копрьютерными томографами

Улучшение сосудистых  изображений

Уменьшение артефактов

Уменьшение объема вводимого контрастного вещества

Возможность разведения контраста солевыми растворами

Сенсорная  жидкокристаллическая  панель управления

Очень интуитивное использование

Вывод графиков давления для безопасности

Демонстрация графиков давления в игле, измеряемое  в реальном  времени, благодаря чему, введение  может  выполняться безопасно.

Ваш персональный инжектор  с компактной  картой  памяти

Кажды доктор  может  пользоваться  собственными сохраненными протоколами.

 Комплектующие

  • Руководство  оператора
  • Основание
  • Блок  инжектора
  • Консоль
  • Блок  питания
  • Пульт  управления
  • Держатель  шприцев
  • Силовой  кабель  2м
  • Кабель  консоли  2  м
  • Кабель  блока  инжектора
  • Набор  расходных  материалов:  25  шприцев  200мл,  25  шприцев  100мл,  25  Y-образных  соединительных  магистралей  -  1,50м

Спецификация

  • Блок  инжектора:  14.5  высота  x  21.3  ширина  x  58.0  глубина  cм,  7.7  кг
  • Блок  дисплея  управления:  24.7  высота  x  26.7  ширина  x  14.8  глубина  cм,  5.2  kg
  • Основной  блок:  21.6  высота  x  24.1  ширина  x  10.а  глубина  cм,  5.42  kg
  • Коэффициент  введения:  0.1  –  10мл/с,  0.1  мл/с  возрастания
  • Объем:  1  мл  to  200  мл,возрастание  на  1  мл
  • Програмируемые  лимиты  давления:  100  или  200  мл    -    шприцы:  300  psi
  • Задержка  сканирования:  0-300  секунд    (5  минут)    возрастание  на  1с.
  • Пауза:  1-900  секунд  (15  минут)    возрастание  на  1с.
  • Сочетание  шприцев:  100  или  200  мл  стерильных,  имеющихся  в  распоряжении  шприцев  для  контраста  -  100  мл  шприцев  для  солевых  контрастов.
  • Максимальное  количество  фаз:  5
  • Максимальное  количество  протоколов:  40
  • Интегрированный  подогреватель  шприца:  36    +/-  3  °C
  • Консоль:  230  VAC  ±  10V,  50/60  Hz,  260W
  • Плавкие  предохранители:  Основные  блоки  5A  250V,  Блок  инжектора  3.2A  250V  (
  • Тип  защиты:  class  1
  • Класс  защиты:  B
  • Сообщение  об  ошибке:  на  дисплее  или  звуковой  сигнал

E80921SD

Nemoto 200ml syringes (box of 50)

Набор шприцев для инъектора – 200 мл, 50 штук

E80941TA

COEUR Y-Tubing with Valve (Box of 100)

Набор трубок для инъектора Y образных, длина 1.5м.

M81521FF

AW VS4 2 LCD Monitors

РАБОЧАЯ СТАНЦИЯ AWVS2 С 2 ЖК-МОНИТОРАМИ И ОЗУ 4 ГБ

AW VolumeShare 4 - мощная и удобная в обращении рабочая станция для просмотра, сравнения и обработки изображений, полученных с различных устройств диагностической визуализации. Станция включает массу усовершенствований в области управления информацией, как для диагностики, так и для последующего наблюдения за пациентами. Платформа построена на 64-битной архитектуре с двухядерным процессором и увеличенным жестким диском, что обеспечивает оптимальную производительность системы. В числе других стандартов, рабочая станция поддерживает DICOM, что позволяет легко интегрировать ее с другими устройствами в радиологическом отделении. Программное обеспечение рабочей станции создано на основе исключительно стабильной ИТ-платформы, которую можно будет беспрепятственно интегрировать в систему отделения лучевой диагностики.

Пользовательский интерфейс

В рабочей станции используется общий пользовательский интерфейс GE, получивший множество наград за оформление и удобство работы. Этот интерфейс обладает следующими возможностями:

  • Подключение одного или двух мониторов с разрешением 1280 x 1024 и 3-кнопочной оптической мыши.
  • Управление передачей данных по сети, обменом данными с носителями, выводом на пленку и программой Filmer путем перетаскивания объектов мышью.
  • Автоматическое отображение на экране справочных сообщений с кратким описанием функций элемента управления, на котором в данный момент находится указатель.
  • Специализированные клавиши на клавиатуре, а также программируемые функциональные клавиши выбора ширины и уровня окна для быстрой настройки параметров.
  • Многозадачная среда, позволяющая одновременно использовать список пациентов и программы 2D Viewer, Filmer и Volume Viewer 4, а также быстро переключаться между программами.

Управление рабочим процессом и обменом данных

В рабочей станции используется высокоэффективная система управления базой данных. Информация в базе данных классифицируется по описаниям папок пациентов, заданных в стандарте DICOM.

  • Функция Unified Patient Search позволяет с помощью одного запроса получать данные исследований выбранного пациента с любых систем PACS и DICOM-совместимых устройств, подключенных к рабочей станции AW.
  • Функция QuickFilters обеспечивает широкие возможности быстрой фильтрации для мгновенного выбора нужных исследований в локальных и удаленных списках пациентов.
  • Функция автоудаления автоматически удаляет самые старые изображения; эту функцию при необходимости можно отключить. Функция блокировки исследования защищает указанные исследования от удаления.
  • Индикатор свободного места на диске, постоянно присутствующий на экране, упрощает работу с диском.
  • Функция создания анонимных записей пациентов может применяться для изменения элементов DICOM-записей с целью защиты сведений о пациентах.
  • Рабочая станция AW VolumeShare 4 поддерживает усовершенствованные быстродействующие фильтры, с помощью которых список пациентов можно фильтровать по типу устройства, дате, состоянию окончания просмотра или описанию исследования. Большую часть этих функций можно применять и к списку пациентов на удаленном устройстве. Кроме того, для вывода нужных данных в рабочем списке может применяться фильтрация списков пациентов с помощью расширенных фильтров, работающих с такими параметрами, как тип устройства (метод исследования), ФИО пациента, фамилия врача и т. п.
  • В списке пациентов на рабочей станции AW VolumeShare 4 имеется удобная панель управления, позволяющая выбрать удаленную станцию или адрес для передачи данных по сети. При перетаскивании значка пациента, исследования, серии или изображения на значок, соответствующий удаленной станции, начинается передача данных по сети на удаленную станцию.
  • Запуская соответствующие приложения, можно проводить постобработку данных тех исследований, которые хранятся на напрямую подключенных системах - передавать данные исследований через DICOM-сеть на рабочую станцию AW для этого не требуется.

Управление рабочим процессом

  • Функция One Touch Protocols позволяет оператору одним щелчком компьютерной мыши получать доступ к приложениям и наборам настроек. Эта уникальная функция позволяет определять автоматически загружаемые приложения или шаблоны параметров настройки на основе элементов стандарта DICOM.
  • 3D Syncroview позволяет загружать все многообразие изображений для комбинированного просмотра и анализа.
  • Функция End Review обеспечивает автоматизацию стандартных действий, которые выполняются на рабочей станции по окончании просмотра каждого исследования (например, архивирование, печать и передача изображений по сети). Теперь для выполнения этих действий достаточно одного щелчка. Кроме того, флажок End Review позволяет пометить исследования в списке пациентов как ϻзавершенныеϞ после постобработки.

Пользовательские параметры настройки и безопасность данных

На одной рабочей станции AW может работать несколько пользователей с различными учетными записями (именами и паролями) ОС UNIX. При этом каждый пользователь может использовать собственные наборы параметров настройки.

Рабочая станция AW VolumeShare 4 полностью поддерживает средства проверки подлинности на уровне учреждения (Enterprise Authentication). Благодаря этому администрация клиник сможет обеспечить пользователям доступ к рабочей станции AW с помощью существующих единых удостоверений для входа в систему.

Если средства проверки подлинности на уровне учреждения не используются, системный администратор должен создать для каждой рабочей станции как минимум одну учетную запись (с именем пользователя и паролем) ОС UNIX.

Функция блокировки экрана дает возможность заблокировать экран рабочей станции в том случае, если пользователю необходимо отойти от компьютера. Это предотвращает несанкционированный доступ к данным пациента.

Основные операции, выполненные на рабочей станции AW (сохранение данных, вывод на пленку, передача по сети, экспорт), отмечаются флажками и протоколируются.

Функция Product Network Filters (PNF), разработанная компанией GEHC, защищает рабочую станцию AW от доступа неавторизованных пользователей, обращающихся к открытым портам системы через сеть - эта функция применяется и в защите рабочей станции AW VolumeShare 4.

Обмен данными с DICOM-совместимыми устройствами

Вывод на пленку, печать и экспорт

Программа Filmer - средство экспорта мультимедийных данных на любую ϻэлектронную пленкуϞ в формате DICOM SR в файлы формата PDF, HTML и JPEG, PNG, MPEG, AVI, QTVR. Средства экспорта данных полностью встроены в программу Filmer, благодаря чему она обладает всеми возможностями, необходимыми для экспорта мультимедийных изображений. Работа упрощается благодаря наличию различных механизмов экспорта: компакт-диски и DVD, флэш-накопители, подключаемые через порт USB, сетевые протоколы HTTP и FTP.

В программе Filmer реализовано три основных механизма вывода на пленку:

  • вывод на пленку в произвольном формате;
  • структурированные отчеты (SR), соответствующие стандарту DICOM;
  • экспорт данных в форматы HTML, PDF и JPEG, PNG, MPEG, AVI, QTVR.

Кроме того, программа Filmer позволяет легко получать нужные изображения из любого приложения рабочей станции AW (2D Viewer, Volume Viewer, FuncTool и т. п.).

Все важные изображения сохраняются на ϻэлектронных пленкахϞ, предназначенных для лечащих врачей - эти ϻпленкиϞ могут использоваться для представления кратких сведений об исследовании пациента и интерпретации врачами-радиолагами. Кроме того, их можно сохранять в виде отдельных файлов (структурированные отчеты формата DICOM и снимки экрана) и использовать при обучении.

В программе вывода на пленку в полной мере используется визуальное представление данных; ϻэлектронная пленкаϞ может состоять из одной или нескольких страниц, каждая из которых имеет определенный формат. Кроме того, в программе вывода на пленку имеется весьма гибкий режим редактирования, с помощью которого можно добавлять изображения к пленке, выполнять над ними различные операции, а также форматировать или удалять их.

Печать

  • Рабочая станция AW VolumeShare 4 имеет средства сетевой печати в формате DICOM (черно-белая и цветная печать).
  • Рабочая станция AW VolumeShare 4 снабжена средствами сетевой печати в формате PostScript (черно-белая и цветная печать).
  • При работе с принтерами, поддерживающими форматы PostScript и DICOM, можно использовать практически любой формат печати, созданный в программе Filmer (неквадратные матрицы, например, для прямоугольных изображений КТ-последовательностей).

Экспорт данных

С помощью функции DirectConnect врач может открывать и обрабатывать исследования, находящиеся на консоли системы, без передачи данных.

Программа записи компакт-дисков и DVD в формате DICOM

В состав рабочей станции AW VolumeShare 4 входит программа записи компакт-дисков и DVD в формате DICOM, обладающая широким набором возможностей:

  • Любые выбранные данные (исследования, серии, изображения) можно добавить в окно подготовки диска простым перетаскиванием с помощью мыши.
  • Перед началом записи данных на диск на экран выводится информация о процентном использовании пространства компакт-диска или DVD.
  • Выбрав соответствующую функцию, при записи диска можно уменьшить размер матрицы рентгеновских ангиографических изображений с 1024 до 512.
  • Устройство записи может работать с компакт-дисками на скорости до 12X и с DVD на скорости до 4X (фактическая скорость зависит от типа носителя).

DVD-диски емкостью 4,7 ГБ:

  • 37160 изображения 256 х 256;
  • 9290 изображений 512 х 512 (30 стандартных КТ-исследований, 6 кардиологических КТ-исследований);
  • 2322 изображения 1024 х 1024

Программа визуализации

2D Viewer (Двумерный просмотр) - это основная программа, с помощью которой врачи могут просматривать изображения, управлять ими, добавлять на них аннотации и анализировать изображения с целью диагностической интерпретации.

Настройки экрана и диспетчер отображения

Настройки экрана и диспетчер отображения являются основными средствами повышения эффективности двумерного просмотра. Эти функции обеспечивают подготовку и отображение данных на станции либо в соответствии с протоколами, принятыми по умолчанию (в зависимости от типа исследования), либо в соответствии с пользовательскими протоколами.

Основные достоинства данных функций

  • Возможность регистрации пользователей, позволяющая задавать каждому пользователю собственные параметры настройки по умолчанию.
  • Возможность изменять протоколы и использовать их взамен стандартных.
  • Наличие функции управления экраном под названием Layout Manager (Диспетчер отображения). Эта функция дает возможность в интерактивном режиме изменять параметры настройки, выбранные в протоколах, с помощью меню экранов, меню областей просмотра и меню выбора серий.

Последовательный вывод изображений

  • Функции ϻвпередϞ и ϻназадϞ позволяют переходить к просмотру следующих или предыдущих записей пациентов, исследований, серий или изображений. Если изображения относятся к тому же типу и методу исследований, по умолчанию сохраняется тот же самый формат.
  • Кинорежим обеспечивает воспроизведение кинопетель по временной или пространственной оси или в ручном режиме.
  • Если загружены два исследования или две серии, то для каждого исследования (серии) задается формат отображения один к одному, а воспроизведение последовательности кадров синхронизируется, что упрощает сравнение.

Просмотр изображений

  • Начальные значения ширины и уровня ϻокнаϞ определяются на основе заголовка DICOM-файла. После вывода изображения на экран можно воспользоваться одним из методов изменения ширины и уровня ϻокнаϞ (клавиатура, мышь и т. д.) для настройки изображений в соответствии с условиями работы и предпочтениями пользователя.
  • В программе просмотра имеется ряд часто используемых функций управления изображениями: зеркальное отображение, поворот, масштабирование, панорамирование и т. п.

Эти функции можно вызывать с помощью мыши непосредственно на нужном изображении.

Анализ изображений

  • Средства создания прямоугольных, эллиптических и произвольных областей интереса обеспечивают максимум возможностей при определении анализируемых участков. Новые статистические результаты выводятся одновременно с изменением контура области интереса.
  • Средства измерения расстояний и углов обладают возможностью рекурсивного измерения между сегментами линий.
  • Функция Report Cursor (Измерительный курсор) обеспечивает постоянный вывод координат и значений пиксела в текущем положении курсора для всех серий.

Усовершенствованный режим разметки

При синхронизации или объединении серий КТ- и МРТ-изображений с помощью средств разметки геометрическое смещение и перемещение по сериям выполняются для всех серий одновременно в соответствии с RAS-координатами.

Пакетный вывод на пленку

  • Функция Print Series (Печать серии) позволяет одним нажатием кнопки автоматически напечатать всю серию.

Расширенный анализ рентгеновских изображений

  • Рентгеновские изображения можно диафрагмировать с помощью программных ϻшторокϞ, выделяя наиболее важную область. ϻШторкиϞ - это черные непрозрачные накладки с эллиптическими или прямоугольными прорезями; их размер можно изменять по мере необходимости. После применения ϻшторкиϞ находящееся под ней изображение можно перемещать для выбора нужной видимой области. Функция Shutters (Шторки) может также использоваться для КТ- и МР-изображений, к которым применена функция Image Matte (Маскирование изображения).
  • К изображению можно применять фильтры повышения качества семи различных уровней.
  • Субтрагирование изображений. С помощью графического интерфейса можно выбрать маску и субтрагировать все изображения в соответствующей последовательности.
  • Ориентир. Изображение маски можно с определенным уровнем прозрачности наложить на субтрагированное изображение, чтобы использовать его в качестве ориентира. Уровень прозрачности накладываемой маски выбирается пользователем с помощью графического интерфейса.
  • Сдвиг по пикселам. Функция автоматического сдвига по пикселам оптимизирует совмещение маски с изображением. Маску можно перемещать и вручную, чтобы улучшить качество совмещения в определенной области интереса.
  • Максимальное и минимальное насыщение. Выбранные изображения объединяются для получения результирующего изображения максимального или минимального насыщения. Эта функция используется с контрастными веществами на основе йода и CO2.

Программа Volume Viewer 4

Программа Volume Viewer 4 включает современные средства трехмерного просмотра, создания пользовательских рабочих процессов, сегментирования ПЭТ/КТ-изображений, расчета статистики и усовершенствованной работы с объемными моделями. Пакет Volume Viewer 4 предназначен для трехмерной обработки любых наборов данных КТ, МРТ, трехмерных рентгеновских снимков, ПЭТ и ПЭТ/КТ. Его возможности не ограничиваются просмотром клинических данных, он включает уникальные средства для анализа, сегментирования, измерений, добавления аннотаций, вывода на пленку и экспорта медицинских изображений.

Программный пакет VV2 создан на основе общего пользовательского интерфейса GE, повышающего удобство и эффективность работы.

Характеристики пакета:

  • Новые средства просмотра трехмерных изображений.
  • Новый инструмент ϻсферическая область интересаϞ, предназначенный для измерения сферической объемной области интереса в трехмерной модели.
  • Новая функция прямоугольных шторок.
  • Новый режим работы с трехмерными изображениями и косыми проекциями, обеспечивающий произвольное вращение заданной проекции с максимальной интенсивностью или блока, полученного путем многопроекционной объемной реконструкции или с помощью алгоритма проекции максимальной интенсивности.
  • Возможность задавать названия для серий реформатированных изображений или снимков экрана.
  • ϻПлавающаяϞ многообъектная панель, обеспечивающая доступ к панели выбора объектов при использовании кинорежима, инструмента ϻскальпельϞ и любых других инструментов.
  • Многофазное объединение объемных моделей для КТ Ϧ обеспечивает возможность объединения объемных моделей для артериальной и портальной фаз.

Кроме того, в состав пакета входят новые функции для ПЭТ/КТ:

  • Создание изоконтуров одним щелчком для оконтуривания краев опухолей на основе задаваемого процентного значения максимального стандартного уровня накопления (SUV).
  • Прямая оценка объемных областей и статистика для среднего стандартного уровня накопления на основе изоконтуров.
  • Вывод на пленку или сохранение повернутых трехмерных проекций максимальной интенсивности одним щелчком.
  • Объемные визуализированные модели на основе ПЭТ- и КТ-изображений можно объединять, совмещая анатомическую информацию КТ с функциональной информацией ПЭТ в одной объемной модели.

Новый диспетчер просмотра, поддерживающий принцип пользовательского рабочего процесса ϻвсе в одномϞ:

  • Простые средства создания пользовательских сценариев просмотра.
  • Выбор протокола быстрого просмотра в качестве функции, вызываемой одним щелчком.

Эффективность работы оператора

При работе с пакетом Volume Viewer оператор может использовать протоколы быстрого доступа, позволяющие вызывать средства для любого типа исследований одним щелчком. Благодаря этому можно задать единый протокол приложений или формата отображения, который будет автоматически вызываться в соответствии с элементами сканированных DICOM-изображений. Интуитивно понятный пользовательский интерфейс ощутимо увеличивает удобство работы, позволяя не только опытным, но и начинающим пользователям быстрее просматривать и анализировать изображения.

Визуальные протоколы, состоящие из нескольких этапов просмотра, помогают начинающему пользователю быстро справиться с задачами создания объемных данных, их обработки и вывода на пленку. Это значительно повышает эффективность работы со всеми приложениями, в результате чего неопытный пользователь может быстро освоить работу с рабочей станцией, научиться применять сложные средства постобработки и добиться точности и быстродействия, что особенно важно при неотложных исследованиях.

Средства многоплоскостного реформатирования и динамического просмотра объемных областей ускоряют просмотр тонких срезов. Интерактивное управление толщиной срезов в режимах MIP, MinIP, усреднения и объемной визуализации позволяет при повседневной работе сканировать тонкие срезы, а просматривать толстые.

Треугольный трехмерный курсор обеспечивает корреляцию всех плоскостей проекций в нескольких фазах в реальном времени.

В программе Volume Viewer используются оптимизированные компанией GE программные алгоритмы, позволяющие задействовать всю вычислительную мощь современных систем.

Это обеспечивает следующие возможности:

  • мгновенное многоплоскостное или многопроекционное сопоставление, повышающее эффективность интерпретации;
  • мощные средства сегментирования (функция автоматического выделения);
  • создание интерактивных плоскостей разреза и объемных областей интереса в реальном времени (функции Shutter/Cube);
  • выбор уровня прозрачности и цвета для различных объектов при выводе на экран;
  • проекции в режимах MIP, MinIP и усреднения, а также объемная визуализация в любой плоскости или в любом направлении (аксиальное, фронтальное, сагиттальное, косое, трехмерное, эндоскопическое) с возможностью вращения в реальном времени и быстрыми расчетами;
  • сохранение и загрузка состояния трехмерных объектов.

Ͽ         Все эти функции поддерживаются для наборов данных КТ, МРТ, рентгеновской ангиографии и ПЭТ, а также для объединенных наборов данных ПЭТ/КТ и ПЭТ/МРТ.

Поддержка стандартов

Рабочая станция AV VolumeShare 4 соответствует большому числу отраслевых стандартов, что позволяет быстрее вводить новые функции и усовершенствования в медицинскую практику по мере развития компьютерных и медицинских технологий.

Соответствие компьютерным стандартам для рабочих станций:

  • GE CTT OS Linux.
  • POSIX (1003.1, 1003.2, 1003.4).
  • ANSI C/ANSI Draft Standard C++.

Стандартные операции в стандарте DICOM:

  • Служебный класс хранения данных DICOM 3.0 для объектов изображений следующих типов: рентгенотерапия, КТ, МРТ, рентгенография (ангиография и рентгенография/рентгеноскопия), цифровая рентгенография, маммография, ПЭТ, УЗИ, черно-белые и цветные вторичные изображения. (Функция SCU (Пользователь служебного класса) для отправки изображений и функция SCP (Поставщик служебного класса) для приема изображений.)
  • Служебные классы для запросов и получения данных в стандарте DICOM 3.0 (SCU и SCP).
  • Служебный класс для сохранения данных в стандарте DICOM 3.0 (SCU).
  • Печать в стандарте DICOM (цветная и черно-белая).
  • Обмен носителями в стандарте DICOM (магнитооптические диски, записываемые компакт-диски, DVD+R(W)).

Протоколы вывода на пленку:

  • Протоколы DICOM Print (цветная и черно-белая печать) и Adobe Postscript (цветная и черно-белая печать) для поддерживаемых принтеров.

Компоненты системы

  • Рабочая станция HP XW8600.
  • Два плоскопанельных монитора с диагональю 19 дюймов.
  • Процессор Intel Xeon Dual Core 3,2 ГГц с 12 МБ кэш-памяти второго уровня (L2) на каждый процессор.
  • Внешняя шина PCI-Express 1600 МГц.
  • 4 ГБ оперативной памяти DDR-2 (с возможностью расширения до 12 Гб).
  • Жесткий диск для ОС и приложений: 146 ГБ, SAS 15 000 об//мин.
  • Жесткие диски для изображений: 292 ГБ: SAS 15 000 об//мин.
  • 292 ГБ дискового пространства можно использовать для хранения изображений следующим образом:
    • 2 304 000 изображений 256 x 256;
    • 576 000 изображений 512 x 512;
    • 144 000 изображений 1024 x 1024;
    • 28 800 изображений 2048 x 2560.
  • Встроенное устройство записи дисков для считывания и записи компакт-дисков и DVD в формате DICOM, для считывания и записи экспортированных данных с компакт-дисков и DVD, а также для использования при обслуживании (установка программ с DVD).
  • Встроенный сетевой адаптер Ethernet 10/100/1000 Мбит/с.
  • 1 встроенный дисковод для дискет 3,5 дюйма.
  • 1 клавиатура с раскладкой QWERTY (интерфейс USB).

1 оптическая трехкнопочная мышь (интерфейс USB).

B77121BG

VesselIQ & Autobone Xpress

AutoBone это специализированный программный пакет для виртуального удаления и сегментирования костных структур в данных КТ-ангиографии для головы, шеи, грудной клетки, брюшной полости и конечностей.

Для работы пакета AutoBone необходима программа AW Volume. Этот пакет дополняет собой существующий набор средств автоматического выделения.

Основные характеристики пакета AutoBone:

  • Сегментирование костных структур одним щелчком мыши.
  • Упрощение визуализации характеристик сосудов.

Повышение производительности труда оператора:

  • Сокращение времени, необходимого на получение первого клинически значимого изображения.
  • Идентификация и сегментирование костных структур, обеспечивающая быстрый просмотр структур сосудов в режиме трехмерного просмотра проекций с максимальной интенсивностью.
  • Синхронизация областей просмотра, ускоряющая проверку результатов.
  • Для повышения точности сегментирования можно использовать средства автоматического выделения для быстрого добавления или удаления данных с целью получения нужных результатов.
  • Получившееся объемное изображение можно обработать так, чтобы на нем были видны лишь сосуды, или оставить в нем прозрачную костную структуру для упрощения ориентирования.

Программа Advanced Vessel Analysis

Краткое описание

Протоколы программы Advanced Vessel Analysis состоят из подробных инструкций в сочетании со средствами выполнения анализа. Они располагаются на панелях протоколов так же, как и другие протоколы в программе объемного анализа. Это избавляет от необходимости запоминать процедуры или постоянно обращаться к пользовательской документации. В комплект программы Advanced Vessel Analysis входит набор готовых протоколов. Пользователи могут изменять протоколы, адаптируя в соответствии со своими требованиями, и сохранять измененные протоколы под новым названием.

Требования

Пакет расширенного анализа сосудов (Advanced Vessel Analysis) является расширением программы объемного анализа (Volume Analysis), работающей на рабочих станциях Advantage Workstation. В пакете используется специализированные протоколы "Vessel Analysis", которые применяются в приложении Volume Analysis на рабочей станции AW.

Возможности

Протоколы

  • Пользователь указывает сосуды для анализа, отмечая точки начала и конца участка, а также при необходимости одну или несколько промежуточных точек.
  • Программа автоматически определяет центральную линию сосуда и вычисляет площадь сечения, минимальный, максимальный и средний диаметр в каждой точке.
  • Режим вывода "просветов" служит для графического отображения размеров сосуда (диаметров и площади сечения). Для того, чтобы увидеть соответствующие числовые показатели, достаточно переместить линию курсора в нужную точку.
  • Пользователь задает основные анатомические точки интереса для измерений.
  • Программа автоматически генерирует отчет, включающий все заданные параметры измерений и соответствующие изображения.

Клинические преимущества

Взаимодействие между уникальным средством выделения просветов в трехмерном изображении и мощным набором гибких инструментов измерения обеспечивает:

  • помощь в диагностике;
  • планирование хирургических вмешательств;
  • послеоперационную оценку;
  • оценку прогрессирования поражения сосудов;
  • планирование установки стента;
  • визуализация извитых сосудов под различными раккурсами

Повышение эффективности работы

Преимущества:

  • Сокращение времени, необходимого на получение первого клинически значимого изображения: Функция автоматического определения центральной линии позволяет быстро оценить изображение выбранного сосуда. Для того, чтобы увидеть нужный фрагмент сосуда, достаточно пометить две точки, определяющие зону интереса.
  • Автоматический вывод на пленку в фоновом режиме: Позволяет избежать ручного вывода на пленку
  • Экономия пленки: Благодаря возможности настройки формата вывода нужной информации можно обойтись меньшим количеством пленки.
  • Повышенный уровень автоматизации: В настоящее время получение достоверных сечений и профилей сосудов в значительной степени зависит от оператора.

Измерение

Средства для измерения: Количественные показатели для выбранных пользователем сегментов помогают при выборе протезов. Расстояния до бифуркаций или иных ориентиров имеют особое значение для принятия клинических решений. Программа позволяет выполнять следующие измерения:

  • измерение расстояний;
  • измерение площади поперечного сечения;
  • относительный процент стеноза;
  • измерение объема;
  • измерение углов;
  • минимальный диаметр;
  • максимальный диаметр;
  • средний диаметр.

Вывод на пленку

  • Пакетный вывод на пленку.
  • Широкий выбор форматов.
  • Возможность сохранить любое изображение и поместить его в очередь для вывода на пленку.

Отчеты

Отчет, выводимый на экран, содержит таблицу с результатами всех измерений. На данном этапе оператор может либо распечатать отчет (вывести его на пленку), либо сохранить его в качестве новой серии на диске с изображениями на рабочей станции.

Распечатанный или сохраненный отчет состоит из двух частей: таблицы результатов измерений и набор изображений (снимков экрана), связанных с измерениями.

Увеличение информативности отчетов: В одном отчете содержится полная информация о трехмерных структурах, результаты измерений, разметка и трехмерные изображения. Согласованность формата и стиля отчетов также упрощает работу направляющих врачей.

E30021LA

Рама размером 130 х 90 см со свинцовым стеклом (2 мм Pb) размером 120 х 80 см

Рама размером 130 х 90 см со свинцовым стеклом (2 мм Pb) размером 120 х 80 см.

E80051DD

Ремень для подбородка

Ремень для подбородка к аксиальному и корональному подголовнику размером 64 см x 2 см, белого цвета.

E80051DC

Ремень для лба к подголовнику КТ

Ремень для лба 130 см x 2,2 см белого цвета.

E6424GK

 Приспособления для фиксации пациента

E8003CF

 Набор из 12 пара

пороллоновых клиньев для фиксации пациента








Теги: КТ
234567 Начало активности (дата): 29.12.2011
234567 Кем создан (ID): 6
234567 Ключевые слова:  компьютерный томограф Управление Лучевой Нагрузкой Сделать компьютерную томографию в Склифе в Москве можно в компании МосРентген Центр +7(495) 22-555-6-8 кт
12354567899

Похожие статьи

Компьютерная томография в Москве
МРТ 3 Тесла в Москве 84952255568
Перелом шейки бедра
Рентген на дому 8 495 22 555 6 8
Статьи по заболеваниям
  • Травматология
  • Перелом шейки бедра
  • Туберкулез
Популярные статьи
  • Как выглядит половой акт, секс в аппарате МРТ - видео 28.10.2011
    Сколько держать лед при сильном ушибе? 17.12.2012
    Программа для просмотра МРТ и томограмм 28.10.2016
    Подготовка к рентгену пояснично-крестцового отдела позвоночника 03.10.2015
    Протокол контроля качества работы рентгеновских компьютерных томографов
    Ушиб пальца руки 11.02.2014
    МРТ во время полового акта 02.09.2016
    Мази от ушибов и травм 03.12.2016
    Повязки и перевязочные материалы 19.06.2013
    Какие журналы нужно вести в рентгенкабинете 03.04.2012
Популярные разделы
  • Травматология
  • Травмы и заболевания тазобедренных суставов
  • Артрозы и артриты
  • Все о боли
<
МосРентген Центр | Цифровой рентген на дому
© 1999–2025. Сайт Александра Дидковского
Рейтинг@Mail.ru Яндекс.Метрика
  • 8-495-22-555-6-8
  • 1@trauma.ru
  • Прайслист
  • Контакты
  • WhatsApp
  • ЦИФРОВОЙ РЕНТГЕН НА ДОМУ
    8-495-22-555-6-8
    при переломе шейки бедра и пневмонии от компании МосРентген Центр - партнера Института имени Склифосовского
    подробно
  • РЕНТГЕН ПОД КЛЮЧ
    Лицензирование рентгеновских кабинетов
    подробно
  • Продажа цифрового рентгена
    Рентген дигитайзер AGFA CR12-X - оцифровщик рентгеновских снимков
    подробно
