РЕНТГЕНОЛОГИЧЕСКОЕ ИССЛЕДОВАНИЕ ГОЛОВНОГО МОЗГА

Рентгенодиагностика заболеваний и повреждений головного мозга нашла широкое применение в клинической практике. В основе ее лежат как бесконтрастные методики исследования — обзорные и специальные снимки черепа, послойная рентгенография, так и контрастные методики исследования ликво'рных пространств и сосудов головного мозга. В последние годы для диагностики опухолевых и травматических изменений головного мозга разработана высокоэффективная методика компьютерной томографии.

При проведении исследований головного мозга в основном применяют те же укладки, что и при обычной рентгенографии черепа. Однако существуют ряд методических приемов и некоторые особенности в проведении исследования, без строгого соблюдения которых информативность самого исследования резко снижается.

КОНТРАСТНЫЕ ИССЛЕДОВАНИЯ ЛИКВОРНЫХ ПРОСТРАНСТВ ГОЛОВНОГО МОЗГА

Существует несколько различных способов контрастирования ликворных пространств головного мозга. Каждый из них имеет строго определенные показания.

ПНЕВМОЭНЦЕФАЛОГРАФИЯ

Назначение исследования. Пневмоэнцефалография, производимая путем люмбального введения газа в ликворные пути, является наиболее распространенным контрастным исследованием головного мозга. Это исследование назначают для диагностики воспалительных, опухолевых заболеваний головного мозга и последствий травматических его повреждений.

Противопоказанием к исследованию являются высокая внутричерепная гипертензия, подозрение на опухоль задней черепной ямки и височной доли.

Методика исследования. Все исследование, начиная с введения газа,производится в рентгенологическом кабинете. Больного после соответствующей премедикации усаживают таким образом, чтобы, не извлекая иглы, была бы возможность в процессе введения газа производить снимки черепа в прямой проекции. В зависимости от имеющихся в рентгенологическом кабинете возможностей больного либо усаживают у стойки с отсеивающей решеткой, либо у вертикальной деки стола за экраном.

Расположение больного у вертикальной деки стола за экраном следует предпочесть, так как больному удобно упираться локтями о навешанную на соответствующем уровне скамейку и фиксировать свою голову руками в заданном положении. При этом рентгенограммы выполняют в заднем обзорном положении, помещая кассету размером 18Х24 см в экран.

Однако не все конструкции рентгеновских аппаратов позволяют достаточно далеко отодвинуть экран с тем, чтобы за ним уместить больного.

После измерения ликворного давления и взятия первых нескольких миллилитров спинномозговой жидкости для анализа, голову больного наклоняют вперед, прижимая подбородок к груди, и очень медленно, не быстрее, чем за 2 мин, вводят первые 10 мл воздуха. После этого в иглу заводят мандрен, голову больного устанавливают строго симметрично и производят первый пробный снимок. До проявления и просмотра этого снимка введение газа прекращают. В зависимости от полученных данных определяют ориентировочно объем желудочков и количество вводимого газа. При отсутствии заполнения одного из боковых желудочков или при неравномерном распределении газа в желудочках на основании пробного снимка вносят коррективы в положение головы больного при введении газа.

При обычном объеме желудочков общее количество вводимого газа, как правило, составляет 50—60 мл. Первые 30—40 мл вводят в систему желудочков, при этом голова больного находится в положении сгибания, с приведенным к груди подбородком.

Последующие 20 мл вводят при откинутой назад голове с целью заполнения подпаутинных пространств.

Общее количество выведенной спинномозговой жидкости составляет 20—30 мл.

После извлечения иглы выполняют два снимка в вертикальном положении больного— прямой и боковой, а затем пациента укладывают на спину на столе для снимков. Снимки в горизонтальном положении выполняют в определенной последовательности: сначала в задней обзорной проекции, затем поворачивают больного на живот и производят снимок в носолобной проекции, после чего, поворачивая голову больного поочередно в ту или другую сторону, выполняют правый и левый боковые снимки. Перед съемкой в каждом из этих положений больной должен находиться не менее 2—3 мин, иначе не успевают в достаточном количестве переместиться введенный газ и оставшаяся в желудочках жидкость, вследствие чего информативность полученных снимков резко снижается. После завершения съемки врач еще раз просматривает все снимки и, при необходимости, дает соответствующие указания о выполнении дополнительных снимков с перемещением газа в недостаточно заполнившиеся отделы системы желудочков.

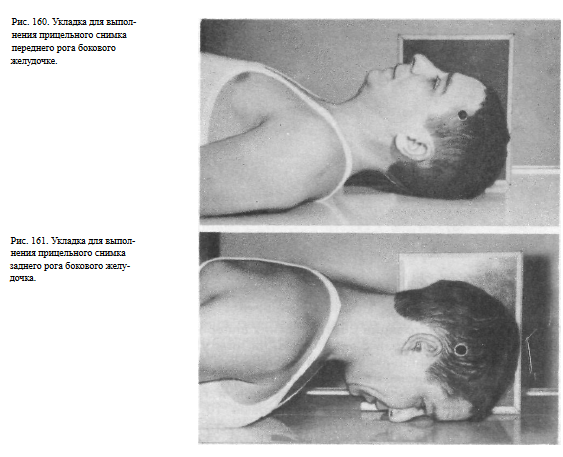

Иногда дополнительно производят прицельные снимки передних и задних рогов боковых желудочков. Для съемки передних рогов больного укладывают на спину, голову располагают симметрично с подтянутым к груди подбородком. Кассету размером 18X24 см устанавливают вертикально у боковой поверхности головы. Пучок рентгеновского излучения направляют в горизонтальной плоскости на середину проекции венечного шва на кожу (рис. 160).

При съемке задних рогов боковых желудочков больной лежит на животе, голова уложена в носолобное положение; кассету также устанавливают у боковой поверхности головы, а пучок излучения направляют в горизонтальной плоскости с центрацией на точку, находящуюся на 5 см выше наружного слухового отверстия (рис. 161).

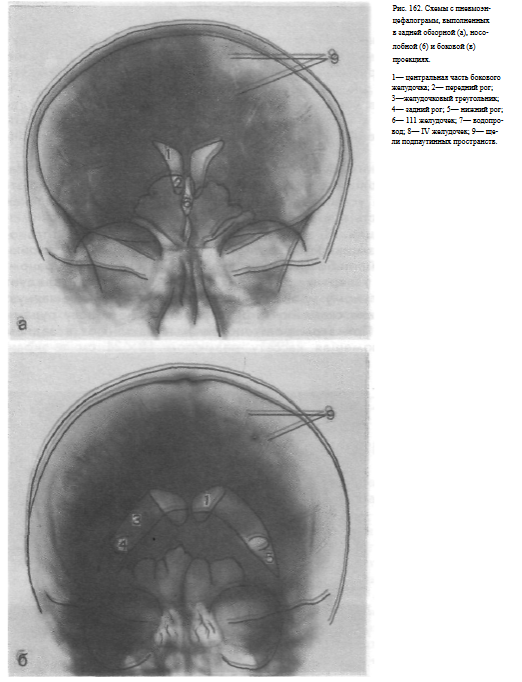

Информативность исследования. На пневмоэнцефалограммах, произведенных после люмбального введения газа, хорошо видны система желудочков головного мозга и подпаутинные пространства. На пневмо-энцефалограмме в прямой задней проекции (рис. 162, а) выявляются контрастированные передние отделы системы желудочков, которые имеют форму бабочки: верхняя часть крыла соответствует телу желудочка, нижняя часть — переднему рогу.

Ниже, по средней линии, располагается III желудочек, он имеет форму узкого веретена или капли. Щели подпаутинных пространств имеют вид тонких полосок просветления, имеющих радиальное направление.

На пневмоэнцефалограмме в прямой передней носолобной проекции (рис. 162, б) видны контрастированные задние отделы системы желудочков, они имеют форму перевернутых рогов. Вверху определяется тело бокового желудочка, ниже — область желудочкового треугольника, на который наслаивается изображение заднего рога, а еще ниже — височный или нижний рог.

Система желудочков на обоих снимках в прямой проекции занимает строго симметричное положение по отношению к срединной линии.

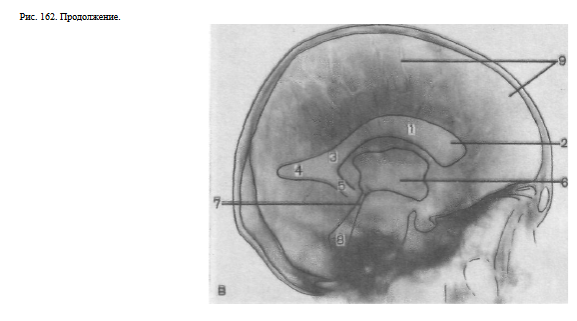

На пневмоэнцефалограмме в боковой проекции (рис. 162, в) виден боковой желудочек вышележащей стороны. Так, на левом боковом снимке оказывается контрастированным правый боковой желудочек, а на правом снимке — левый боковой желудочек.

Хорошо видны передний рог, тело или центральная часть бокового желудочка, область желудочкового треугольника, задний и височный рог. Определяются III желудочек, сильвиев водопровод и IV желудочек. Щели подпаутинных пространств также имеют вид тонких полосок просветления, но их изображение суммируется с правой и левой стороны.

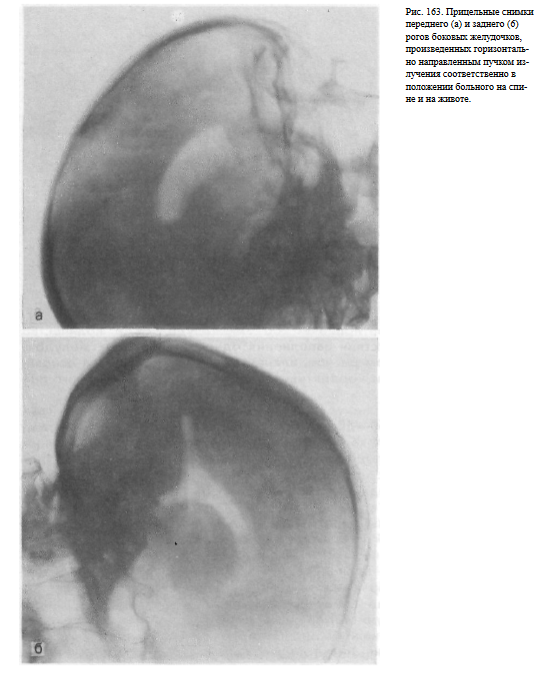

На прицельных снимках переднего и заднего рога (рис. 163, а, б) контрастированы соответствующие отделы одного или обоих желудочков, всегда определяется горизонтальный уровень оставшегося ликвора.

При патологических процессах в веществе мозга или в его оболочках на пневмоэнцефалограммах определяются изменения со стороны желудочков и подпаутинных пространств. Так, при наличии объемногопроцесса в полости черепа (опухоль, киста, гематома) в связи со сдавлением и смещением головного мозга меняется и топография желудочковой системы: происходит смещение соответствующих отделов системы в противоположную сторону (рис. 164).

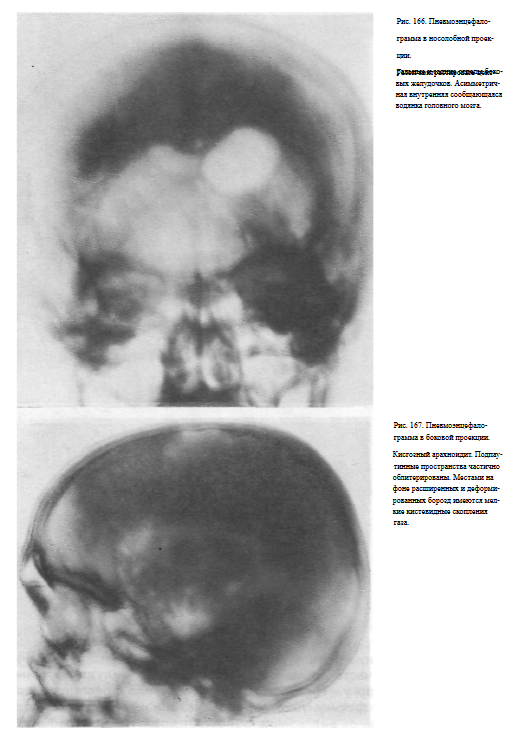

При рубцовых процессах, возникающих в результате перенесенных травм, наоборот, желудочки смещаются в сторону патологического процесса в результате тяги рубца (рис. 165). На пневмоэнцефалограмме хорошо видно расширение желудочков при внутренней водянке. Часто, особенно после закрытых травм головного мозга, наблюдается асимметричная водянка с преимущественным расширением одного из боковых желудочков (рис. 166).

После воспалительных процессов и травм нередко возникают слипчивые изменения в оболочках. В таких случаях на каком-либо участке, а иногда и на всей выпуклой поверхности одного или обоих полушарий мозга щели подпаутинных пространств облитерируются и перестают быть видимыми на снимках. Нередко одновременно развиваются гнездные атрофические процессы в коре головного мозга и возникает множество кист. Такие изменения носят название кистозного арахноидита (рис. 167).

СУБОКЦИПИТАЛЬНАЯ ПНЕВМОЭНЦЕФАЛОГРАФИЯ

Назначение исследования. Исследование производят в тех случаях, когда в связи с резким повышением внутричерепного давления люмбальное введение газа противопоказано.

Методика исследования. Производят субокципитальную пункцию, извлекают небольшое количество спинномозговой жидкости и вводят 20—30 мл воздуха или кислорода. Снимки выполняют, руководствуясь теми же правилами, что и при люмбальной пневмоэнцефалографии.

Обычно ограничиваются снимками в горизонтальном положении больного.

Информативность исследования. Исследование высокоинформативно для оценки положения, формы и размеров всех отделов системы желудочков головного мозга. Субарахноидальные пространства при данном способе введения газа не заполняются, и судить об их состоянии не представляется возможным.

ВЁНТРИКУЛОГРАФИЯ

Назначение исследования. Исследование производят при подозрении на объемный процесс в полости черепа с резким повышением внутричерепного давления, когда люмбальный способ введения газа противопоказан. Вентрикулографию производят при окклюзии на разных уровнях системы желудочков головного мозга, когда при люмбальном способе введения газа желудочки не заполняются.

Методика исследования. Накладывают фрезевое отверстие соответственно переднему или заднему рогу бокового желудочка, через которое производят пункцию желудочка. Извлекают небольшое количество спинномозговой жидкости и вводят газ.

Больного перевозят на каталке из операционной в рентгенологический кабинет, укладывают на снимочный стол и производят снимки по той же методике, что и при пневмоэнце-фалографии.

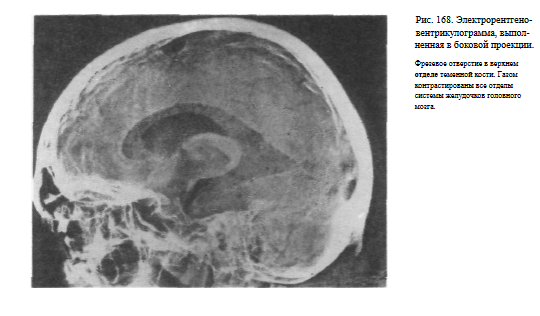

Информативность исследования такая же, как при субокципитальной пневмоэнцефалографии. Хорошо видны все отделы системы желудочков(рис. 168). При окклюзиях желудочковой системы вентрикулография является единственным способом, позволяющим контрастировать желудочки.

ПНЕВМОЭНЦЕФАЛОЦИСТЕРНОГРАФИЯ

Назначение исследования. Исследование производят с целью определения степени роста опухоли гипофиза вверх.

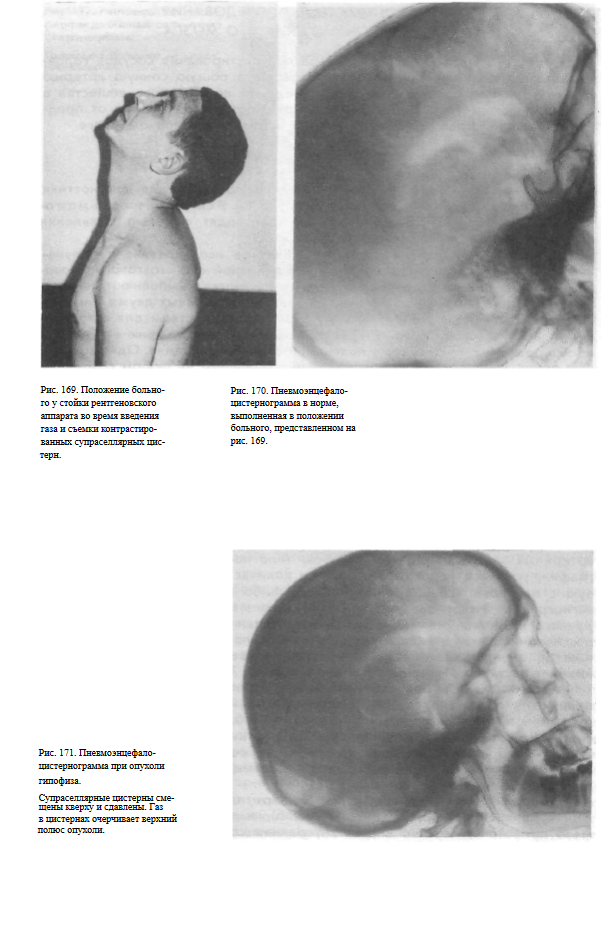

Методика исследования. Больного усаживают у стойки с отсеивающей решеткой или за экраном аппарата с таким расчетом, чтобы в процессе введения газа м о ж н о было произвести боковой снимок черепа. Голову больного максимально запрокидывают назад (рис. 169). Производят люмбальную пункцию, вводят 15—20 мл воздуха и сразу же делают снимок в этом же положении головы.

Информативность исследования. При откинутой назад голове основная часть вводимого газа распределяется по основанию мозга и заполняет цистерны, расположенные над входом в турецкое седло. В норме газ виден непосредственно над диафрагмой седла (рис. 170).

При опухолях гипофиза в случаях распространения их кверху околоселлярные цистерны сдавливаются и смещаются вверх, нижний контур заполненных газом цистерн окаймляет верхний полюс опухоли (рис. 171).
