Сосудистый рисунок черепа. Артериальные борозды 19.01.2017

Сосудистый рисунок черепа. Артериальные борозды

Средняя оболочечная артерия является основным ис­точником кровоснабжения твердой мозговой оболочки.

Средняя оболочечная артерия является основным ис­точником кровоснабжения твердой мозговой оболочки. Она плотно прилежит к костям черепа, в силу чего образуется костное ложе. Наилучшие проекционные условия для выявления борозды средней оболочечной артерии создаются при рентгенографии черепа в боковой проекции, так как при этом она расположена втральном отделе (рис. 17). Хуже выявляется борозда на рентгенограмме черепа в прямой передней проекции и ее разновидностях — носо-лобной и носо-подбородочной.

Одиночными стрелками обозначена передняя ветвь двойными — задняя ветвь средней оболочечной артерии, тройными стрелками — линейные диплоические каналы.

Передняя ветвь средней оболочечной артерии имеет постоянное место выхода на крышу черепа в области
малого крыла клиновидной кости. Ее борозда располагается позади венечного шва, направляясь кверху и не-
сколько к зади. Ширина борозды средней оболочечной артерии у места выхода ее на крышу черепа в норме
составляет 1,5—2 мм.

Задняя ветвь средней оболочечной артерии не имеет постоянного места выхода на крышу черепа. Она косо-пересекает спереди назад чешуйчатую часть височной кости. Борозда задней ветви выявляется значительно реже, чем борозда передней ветви средней оболочечной артерии, а ее ширина у выхода на крышу черепа не превышает 1—1,5 мм.

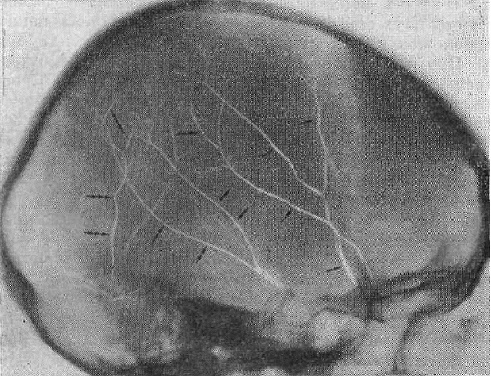

Рис. 17. Рентгенограмма черепа в боковой проекции.


Артериальные борозды на рентгенограммах дают линейные просветления различной прозрачности, зави­сящие от их глубины и ширины. Наиболее отчетливо они прослеживаются на границе с основанием у места выхода на крышу черепа. По направлению к краеобразующему отделу крыши черепа артериальные борозды древо-видно ветвятся и истончаются, в связи с чем постепенно, по мере ветвления и истончения, на рентгено­грамме снижается прозрачность обусловленного ими просветления. Под крае-образующим отделом крыши че­репа они перестают дифференцироваться.

Эта характерная особенность позволяет отличить линейное просветление артериальных борозд от травма­тических повреждений. При наличии травмы черепа важно проследит , не пересекает ли линия перелома бо­розду оболочечной артерии, так как при повреждении ветвей средней оболочечной артерии наблюдаются внутричерепные кровоизлияния.

Передняя и задняя оболочечная артерии из-за малого калибра образуют борозды, не выявляющиеся при рентгенологическом исследовании.

Кроме артериальных борозд твердой мозговой оболочки, в основании черепа имеется также борозда внутренней сонной артерии. Внутренняя сонная артерия входит в полость черепа через сонный канал, залегающий в верхушке каменистой части височной кости, вступает в пещеристый синус и вместе с ним ложится на боковую поверхность тела клиновидной кости. Передний отдел артериальной борозды, соответствующий дистальному изгибу сифона внутренней сонной артерии, выявляется рентгенологически в боковой проекции в виде четкой скобкообразной тени, расположенной почти параллельно переднему контуру турецкого седла. Глубина борозды определяется по максимальному расстоянию от переднего контура турецкого седла до дна борозды на линии, проведенной параллельно контуру клиновидного возвышения. В норме глубина борозды внутренней сонной артерии составляет 1—4 мм (Г. Ю. Коваль).

Интенсивность контура дна борозды внутренней сонной артерии и ее глубина могут нарастать при уси­лении артериального внутричерепного кровотока (опухоль,артерио-венозная аневризма).

Углубление борозды до 5—9 мм должно расценивать ся как признак внутричерепного патологического про­цесса.

Дополнительная скобкообразная тень борозды внутренней сонной артерии не должна трактоваться как многоконтурность турецкого седла (рис. 18).

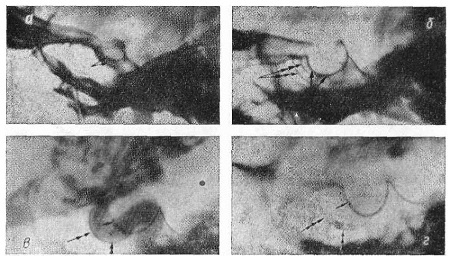

Рис. 18. Фрагменты рентгенограмм черепа в боковой проекции. а— проекционная двухконтурность турецкого седла; б — одноконтурное турецкое седло; дополнительные контуры к переди от турецкого седла обу­словлены сонной бороздой; в, г — глубокая сонная борозда при артерио-венозной аневризме (одиночной стрелкой обозначено дно турецкого седла, двойной — контрастированная внутренняя сонная артерия, тройной — сонная борозда).
