Рабочие настройки условий 3D-реконструкции

Рабочие настройки условий 3D-реконструкции 08.11.2016

Рабочие настройки условий 3D-реконструкции

Описание процедуры настройки условий 3D-реконструкции

Если значение уровня плотности кровеносных сосудов слишком низкое или высокое, то измените условия, выполнив следующие процедуры. После изменения настроек повторно запустите команду 3D Angio Manager.

Измененные настройки применяются для фактической процедуры 3D-реконструкции.

 <1 > Запустите редактор настроек условий 3D-реконструкции (3DAngioSetup). Выполните следующие операции: кнопка Start Programs TOSHIBA 3D ANGIO 3DangioSetup

 <2> Выберите вкладку DSA Parameter. Следующие информационные элементы показывают основные условия настроек, применяемых для реконструкции полученных 3D-DSA данных. Если требуется изменить условия 3D-DSA реконструкции, то выполните изменения в пп. a) и b), как указано ниже.

 (a) Справочная таблица для 3D-DSA изображений Задайте размер пикселя 3D изображений, реконструированных из полученных 3D-DSA данных. Начальное значение 45 (*1). При нормальной работе изменение этого значения не требуется.

Увеличение этого значения приводит к увеличению контрастности изображений реконструкции, а уменьшение – к уменьшению уровня контрастности. Выведите на экран рабочей станции 3D-реконструкции трехмерные изображения кровеносных сосудов, реконструированных по клиническим данным, как изображения MPR. На MPR изображениях отображается низкая плотность кровеносных сосудов; задайте большее значение. Если отображается высокий уровень плотности кровеносных сосудов на фоне всего изображения и при этом видны артефакты, задайте более низкое значение.

Следует отметить, что при установке очень большого значения будет невозможно отделить кровеносные сосуды от артефактов. Если расход кровотока пациента имеет большее чем предполагалось значение и невозможно получить надлежащий уровень контрастности, то уменьшите значение этого параметра. Данная операция облегчает наблюдение за трехмерными изображениями кровеносных сосудов. В этом случае измененное значение параметра следует вернуть в исходное состояние после реконструкции целевых изображений.

 *1) 40, если в системе используется ЭОП

Фильтр

 Тип фильтра для 3D-реконструкции можно выбирать. Начальная установка фильтра "RAMP Filter". При нормальной работе изменение этого параметра не требуется.

 Выведите на экран рабочей станции 3D-реконструкции трехмерные изображения кровеносных сосудов, реконструированных по клиническим данным, как изображения MPR. Если для не очень высокого уровня контрастности MPR изображений четко видны артефакты, то измените тип фильтра.

Фильтры имеют различные уровни повышения качества высокочастотных элементов изображения. Применяются следующие уровни. "RAMP Filter" > "Shepp & Logan Filter" > "Smoothed Shepp & Logan Filter"

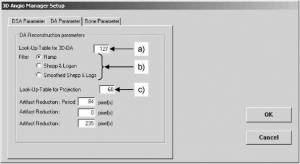

 <3> Выберите вкладку DA Parameter. Следующие информационные элементы показывают основные условия настроек, применяемых для реконструкции полученных 3D-DA данных. Если требуется изменить условия 3D-DA реконструкции, то выполните изменения в пп. a), b), и c), как указано ниже.



(a) Справочная таблица для 3D-DA изображений

Задайте размер пикселя 3D изображений, реконструированных из полученных 3D-DA данных. Начальное значение 127 (*1). In normal cases, it is not necessary to change this value.

Увеличение этого значения приводит к увеличению контрастности изображений реконструкции, а уменьшение – к уменьшению уровня контрастности. Выведите на экран рабочей станции 3D-реконструкции трехмерные изображения, реконструированные по клиническим данным, как изображения MPR. На MPR изображениях отображается низкая плотность кровеносных сосудов и костей; задайте большее значение. Если отображается высокий уровень плотности кровеносных сосудов и костей на фоне всего изображения и при этом четко видны артефакты, задайте более низкое значение. Следует отметить, что при установке очень большого значения будет невозможно отделить кровеносные сосуды/ кости от артефактов.

*1) 80, если в системе используется ЭОП.

 Фильтр

Тип фильтра, используемого для 3D-реконструкции. Начальная установка типа фильтра "RAMP Filter". При нормальной работе изменение этого параметра не требуется.

Выведите на экран рабочей станции 3D-реконструкции трехмерные изображения, реконструированные по клиническим данным, как изображения MPR. Если для не очень высокого уровня контрастности MPR изображений четко видны артефакты, то измените тип фильтра. Фильтры имеют различные уровни повышения качества высокочастотных элементов изображения. Применяются следующие уровни.

"RAMP Filter" > "Shepp & Logan Filter" > "Smoothed Shepp & Logan Filter"

Справочная таблица для проекционных изображений

Параметр, используемый для преобразования полученных 3D-DA данных в 8-разрядные данные, для которых выполнена корректировка плотности. Начальное значение 60. При нормальной работе изменение этого значения не требуется.

Увеличение этого значения приводит к увеличению контрастности проекционных данных, а уменьшение – к уменьшению уровня контрастности.

Если на 3D изображениях, реконструированных по клиническим данным, области низкой плотности, например, кровеносных сосудов или костей, отсутствуют, то установите более высокое значение. При наличии множества артефактов в областях тела пациента большой толщины, однако, следует задать более низкое значение.

Следует отметить, что пп. (a) и (c) тесно связаны друг с другом. В следующей таблице приводятся рекомендованные значения для каждого исследуемого участка. При использовании функции 3D-DA для получения изображений головы более высокого качества установите параметры, специально предназначенные для головы, как указано в таблице ниже.

Если 3D-DA функция кроме головной/ абдоминальной области также используется для тазовой области, то задайте параметры для тазовой области, как указано в таблице ниже.

Если расход кровотока пациента имеет большее чем предполагалось значение и невозможно получить надлежащий уровень контрастности, то уменьшите значение этого параметра. Данная операция облегчает наблюдение за трехмерными изображениями. В этом случае измененное значение параметра следует вернуть в исходное состояние после реконструкции целевых изображений.



                                         Табл. LUT для 3D-DA изображений                                   Табл. LUT для проекционных изображений

Абдоминальная область

 (общее исследование)                   127 (для ЭОП: 90)                                                           60

Голова

(специальное исследование)          127 (для ЭОП: 80)                                                          60

Тазовая область                               127 (для ЭОП: 90)                                                          50
