Из чего состоит аппарат МРТ Toshiba Vantage Titan 1.5T

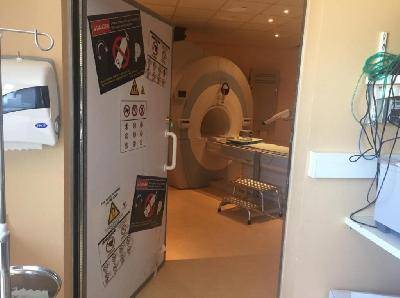

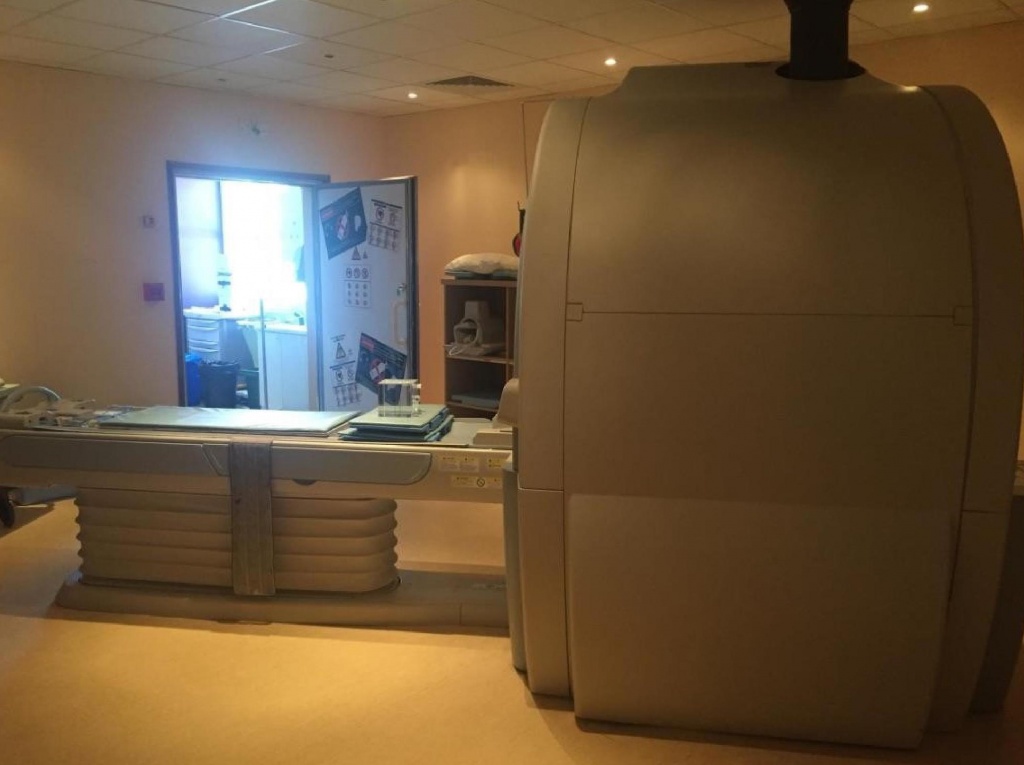

За специальной дверью находится аппарат МРТ. Дверь является элементом клетки Фарадея. Она изобретена Майклом Фарадеем в 1836 году для экранирования аппаратуры от внешних электромагнитных полей. Обычно представляет собой клетку, выполненную из хорошо токопроводящего материала.

При попадании замкнутой электропроводящей оболочки в электрическое поле свободные электроны оболочки начинают двигаться под воздействием этого поля. В результате противоположные стороны клетки приобретают заряды, поле которых компенсирует внешнее поле.

При работе магнитного поля нельзя вносить любые электронные устройства, кредитные карты.

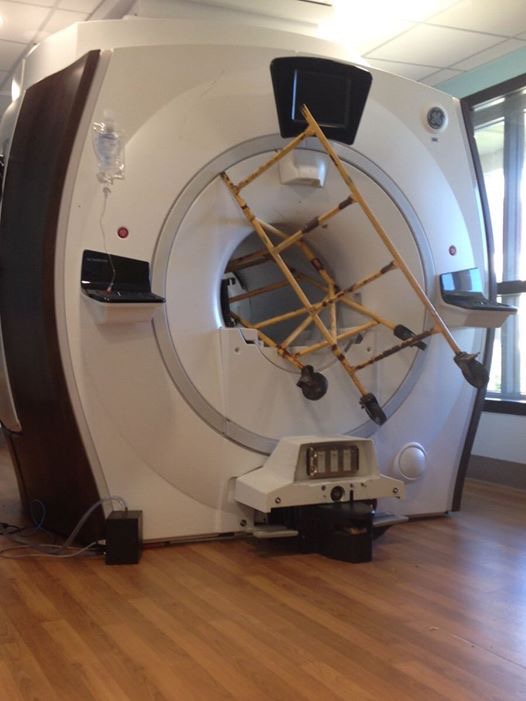

Открытая дверь + включенный аппарат могут привести вот к таким последствиям.

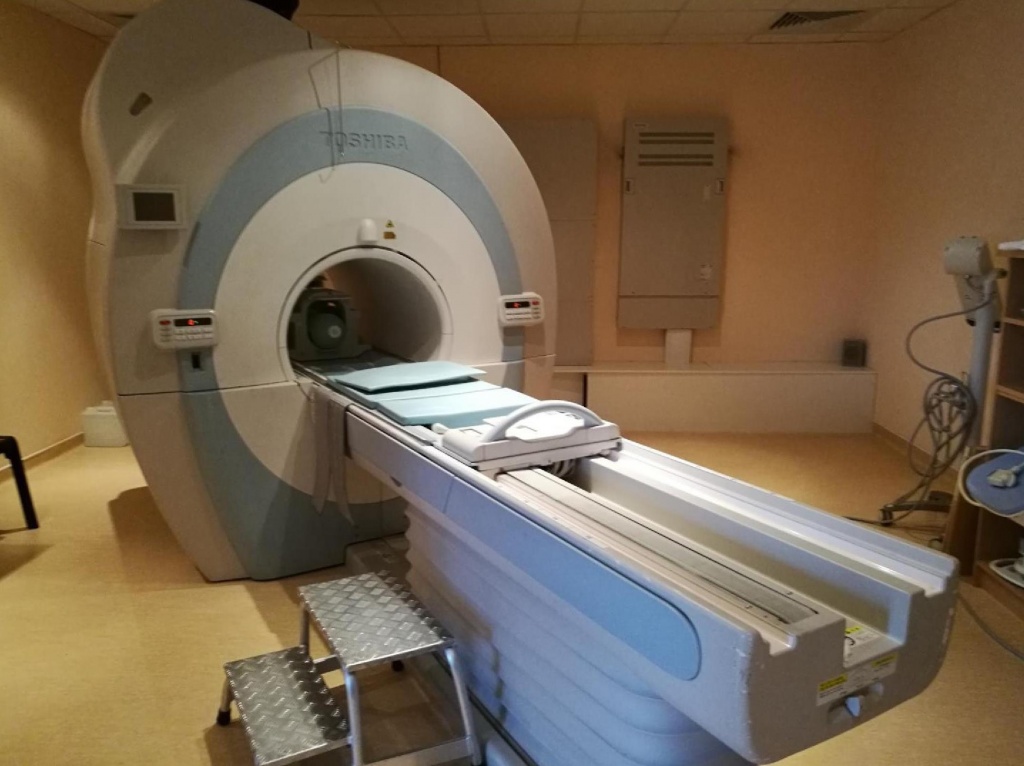

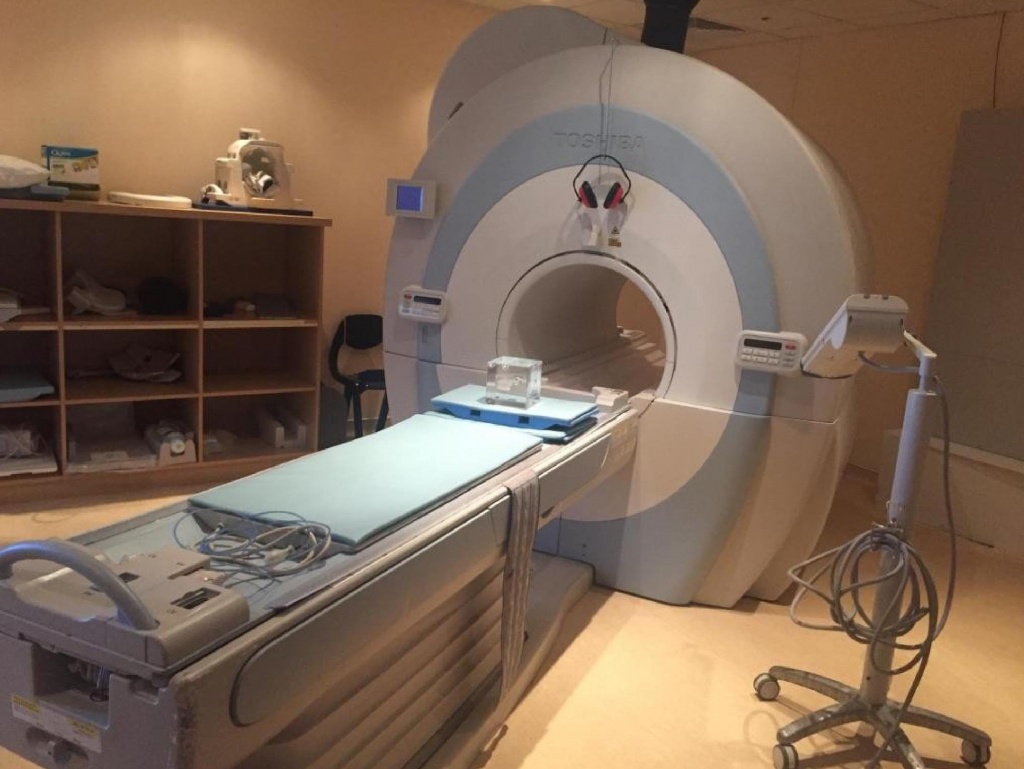

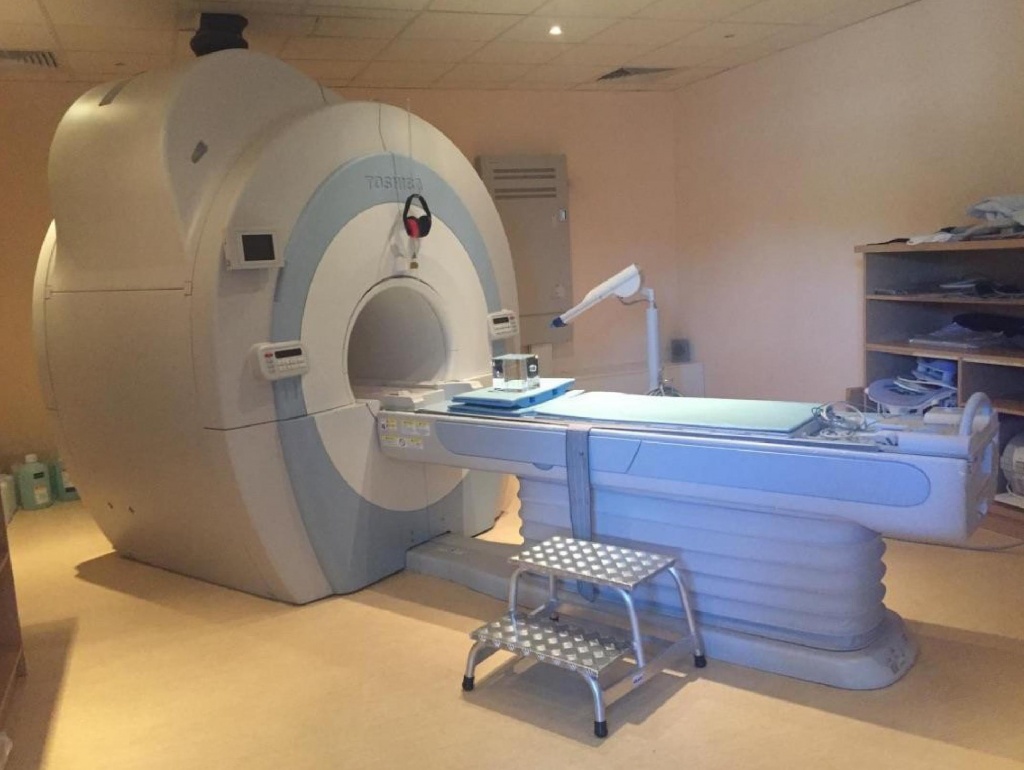

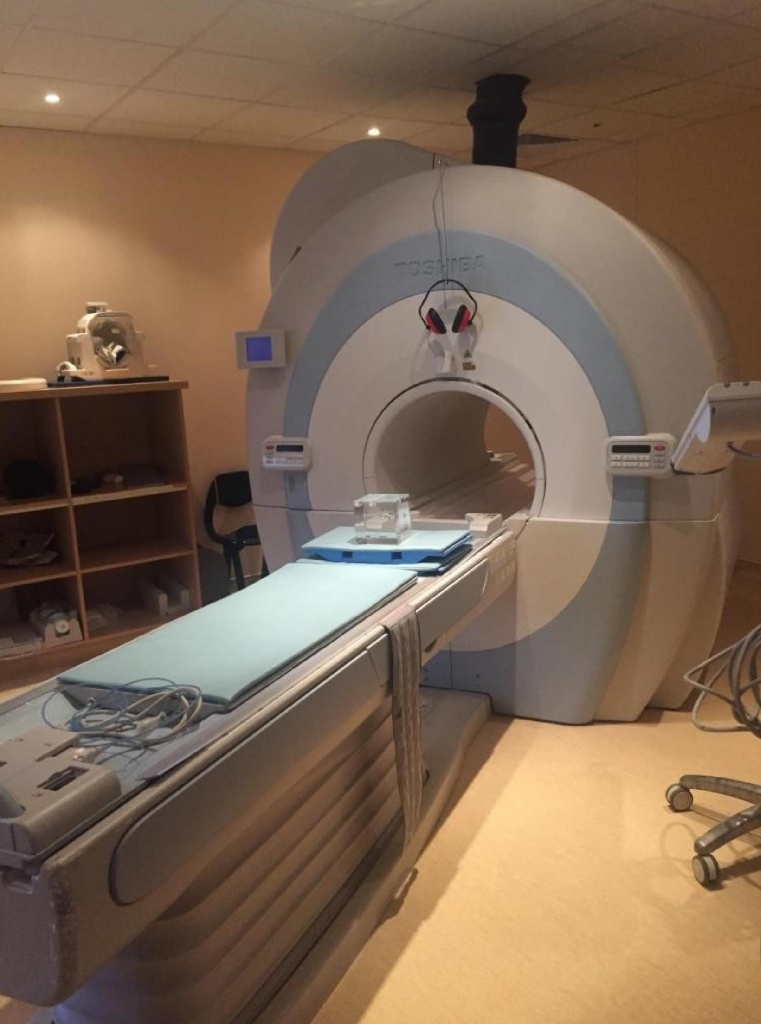

На картинке ниже изображен аппарат МРТ Тошиба 1.5 Тесла (Toshiba Vantage Titan 1.5T). Его мощности хватает для большинства исследований. Дырка, куда въезжает пациент, называется апертура. Чем она шире, тем более толстому человеку можно сделать исследование. Диаметра в 70 см хватает на большинство граждан. Грузоподъемность стола - 150-200 кг в зависимости от модели.



Внутри апертуры шумно, поэтому пациенту надевают наушники, могут включить музыку. В детской комплектации, как в клинике Рошаля или Центре Димы Рогачева в Москве на стены проецируют мультфильмы. Многие пациенты при длительных исследованиях засыпают внутри аппарата.

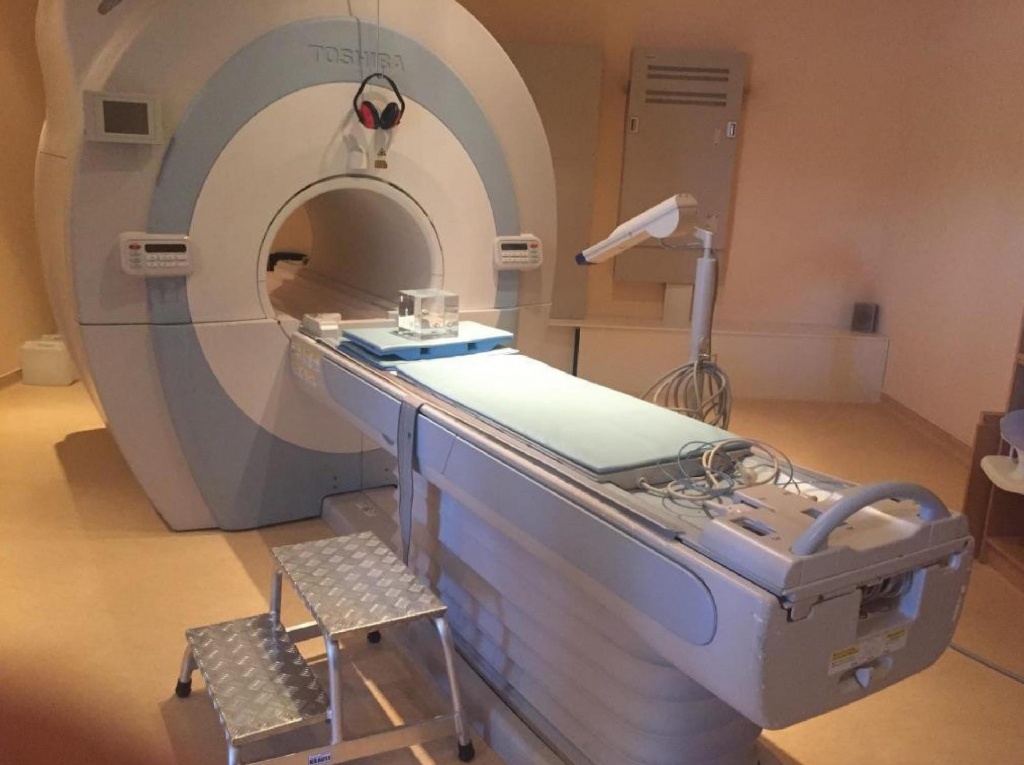

Так происходит тонкая настройка - калибровка МРТ водяным фантомом, который изображает из себя тело человека.



Тело человека на 70 % состоит из воды.
Водяной фантом крупным планом.




При работе МР-томографа существует 3 основных режима - визуализация в магнитном поле, при котором происходит изменение положения протонов (атомов водорода) в пространстве и два режима после выключения магнитного поля - Т1 и Т2, при котором протоны организма постепенно занимают прежнее положение в пространстве. Визуализация в трех режимах позволяет исследовать орган с более высокой контрастностью, чем при рентгенографии и компьютерной томографии, с меньшим размером пикселя (или вокселя - трехмерной точкой) и соответственно с более высокой разрешающей способностью. Преимущества МРТ-аппарата исчезают, когда в исследуемом органе мало атомов водорода (кости) или когда орган подвижный (легкие).



Слева на томографе висит кардиомонитор.



При подключении электродов и пульсоксиметра можно контролировать показатели сердечной деятельности у пациента.

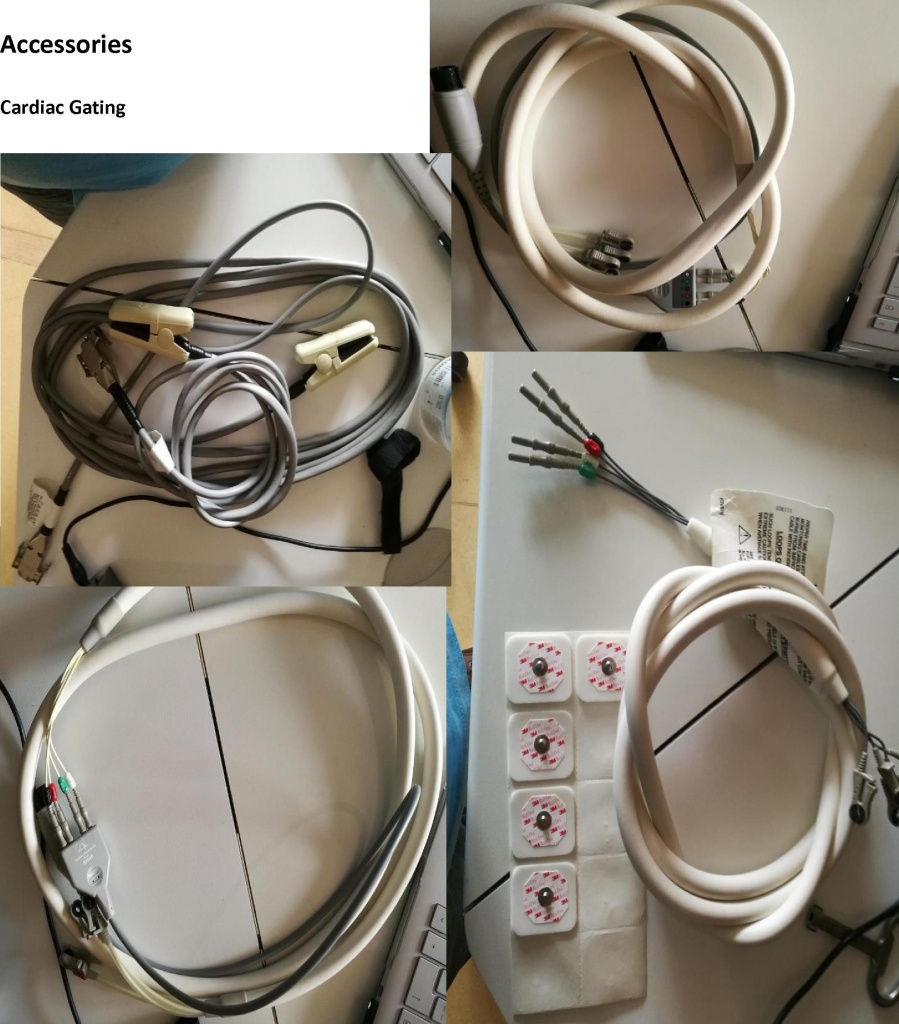

Принадлежности к монитору.



В кабинете МРТ обычно сумрак, чтобы успокоить боящихся.

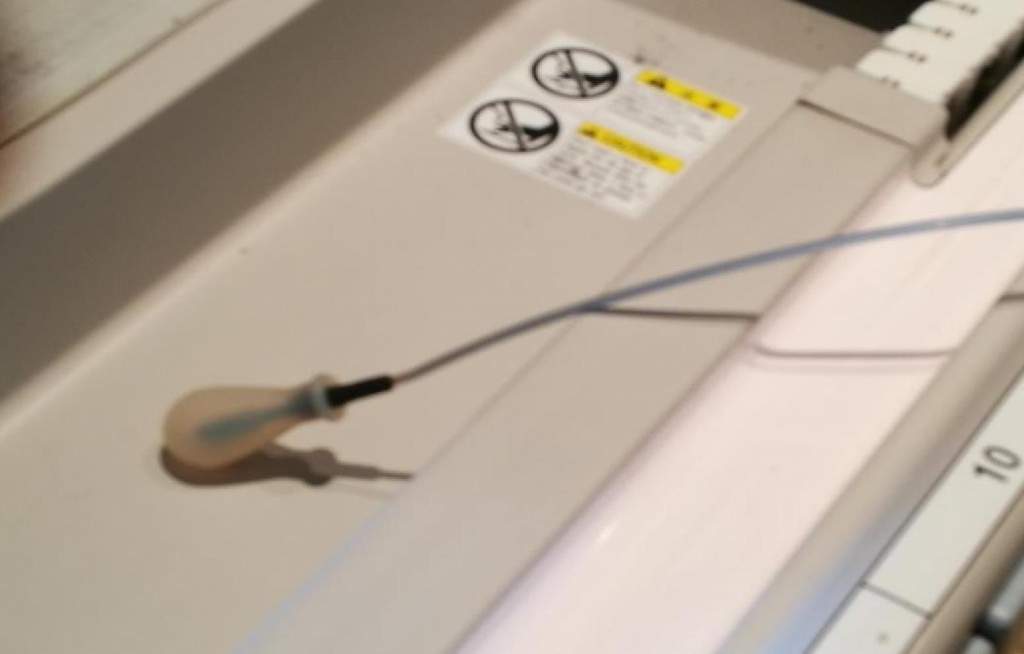

На случай паники пациенту дается в руки специальная груша, которую он может нажать и прекратить исследование. Случаи клаустрофобии бывают и ассистент врача может потратить время на выяснение вопроса, насколько пациент боится замкнутого пространства.



Для каждой области тела требуются специальные приспособления - катушки, чтобы сделать МРТ.

Радиочастотная Катушка (RF) является высокочастотной радиоантенной, которая принимает слабый сигнал из сканируемого слоя. Для обследований разных частей тела магнитно-резонансному томографу необходимы соответствующие катушки. Принцип устройства катушек практически одинаков. Спинная катушка может быть интегрирована в стол, остальные (для головы, спины, грудной клетки, шеи, для плечевых, коленных суставов) подключаются к системе и отличаются “канальностью”. Чем разнообразнее катушки в арсенале специалистов, тем более разнообразные исследования с высокой точностью можно провести

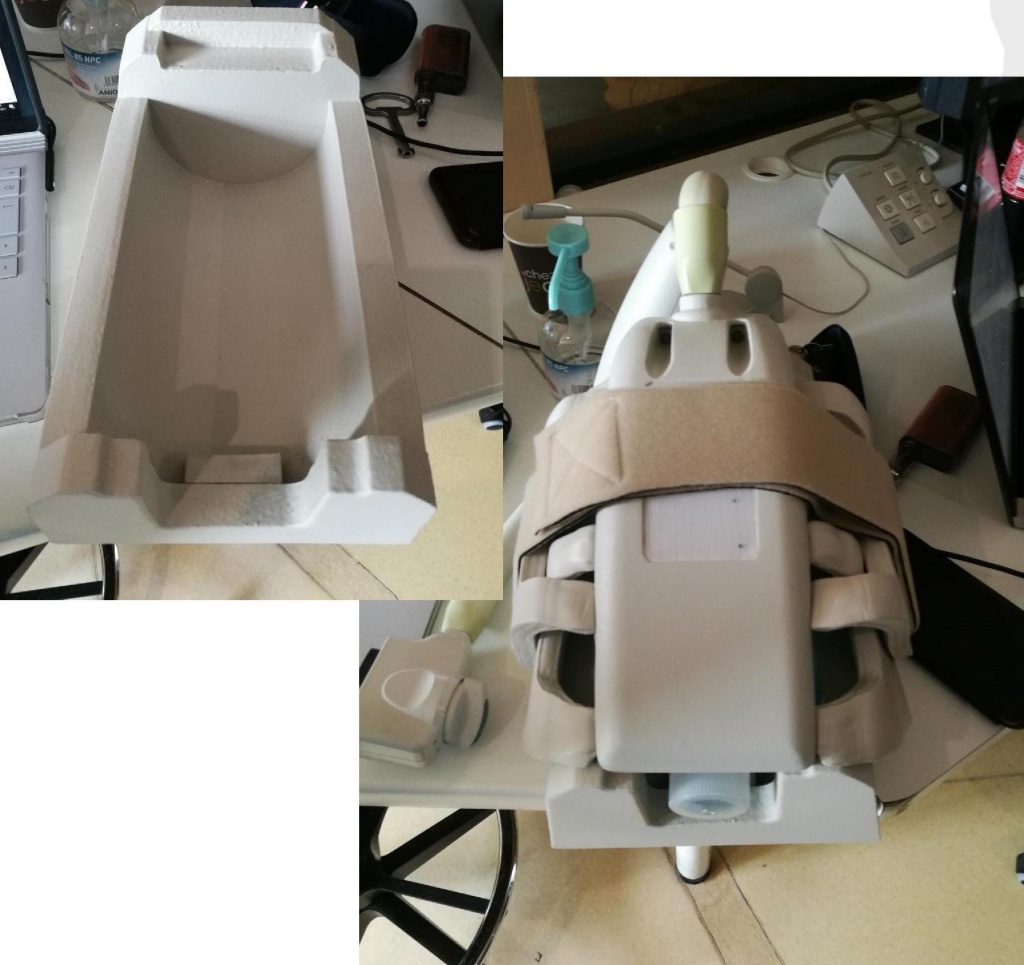

Катушка для плеча.

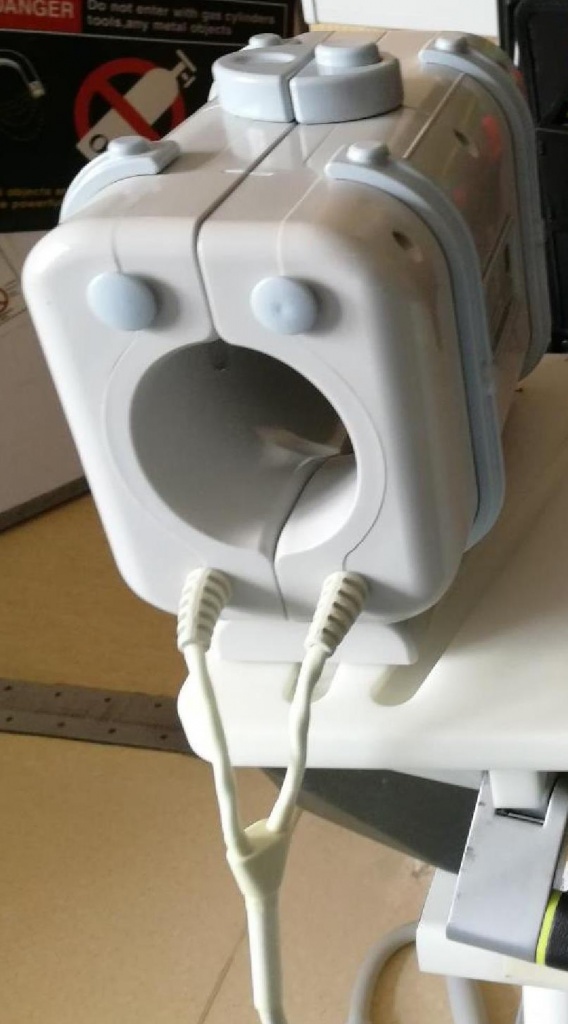

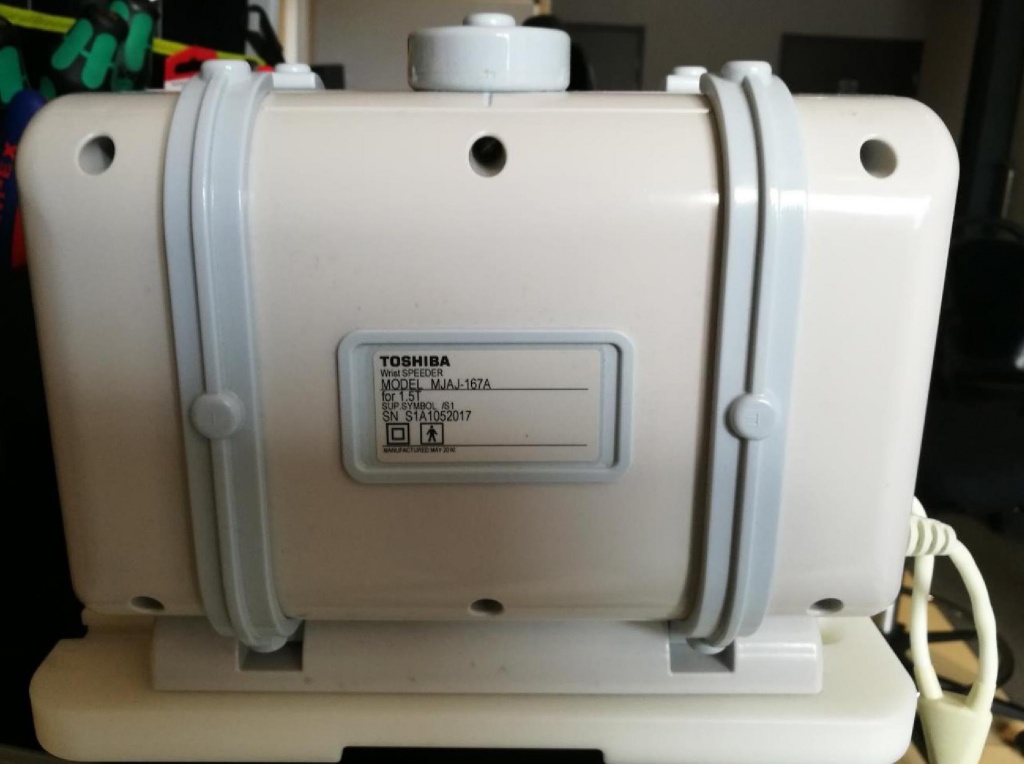

Катушка для запястья.



Внутрь надо засовывать руку.

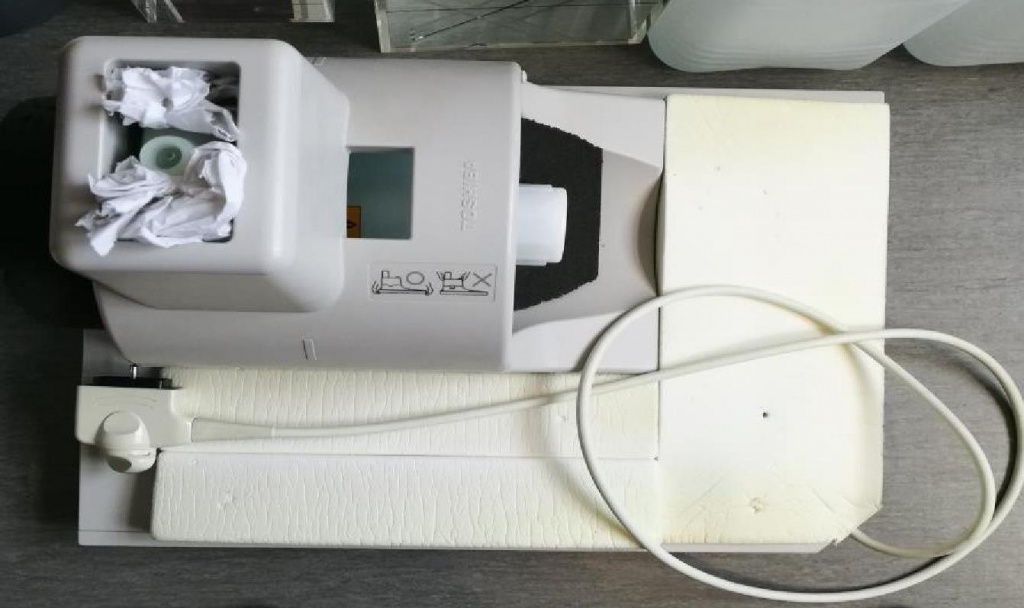

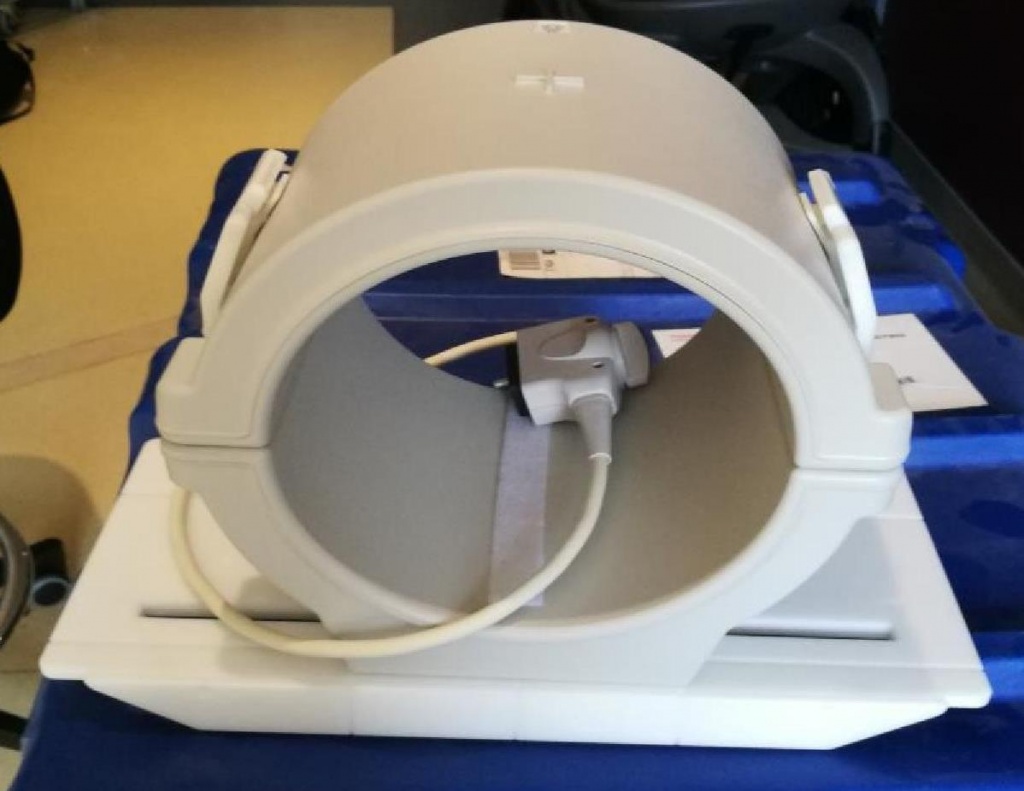

Катушка для колена и голеностопного сустава. Катушка ремонтопригодна.

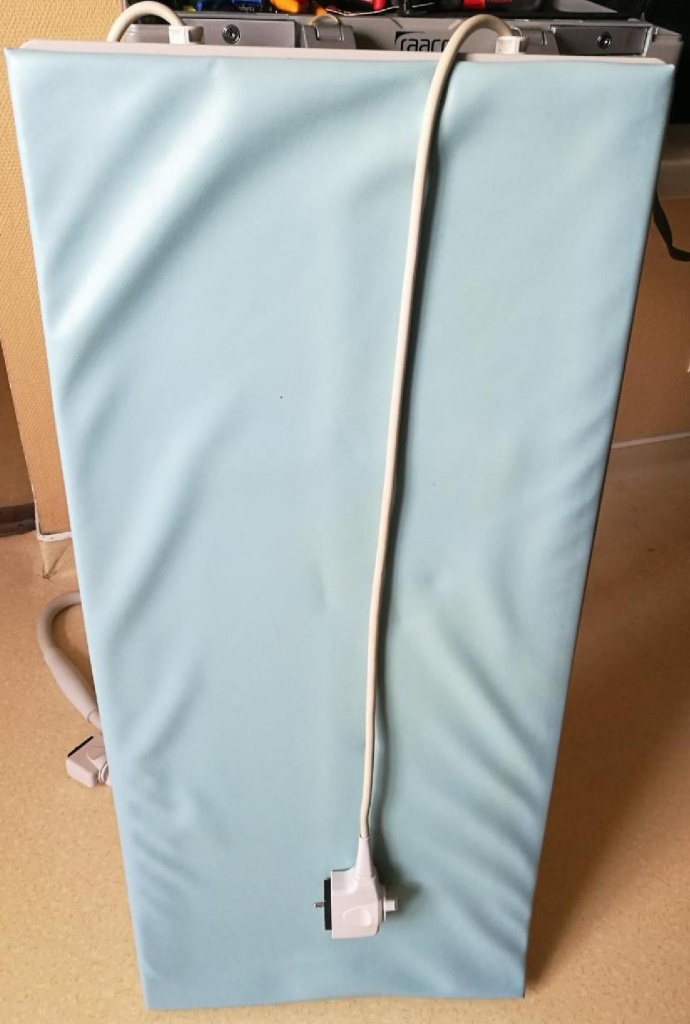

Катушка для спины. Используется для визуализации, например, межпозвонковых грыж.



Катушка для большой коленки.

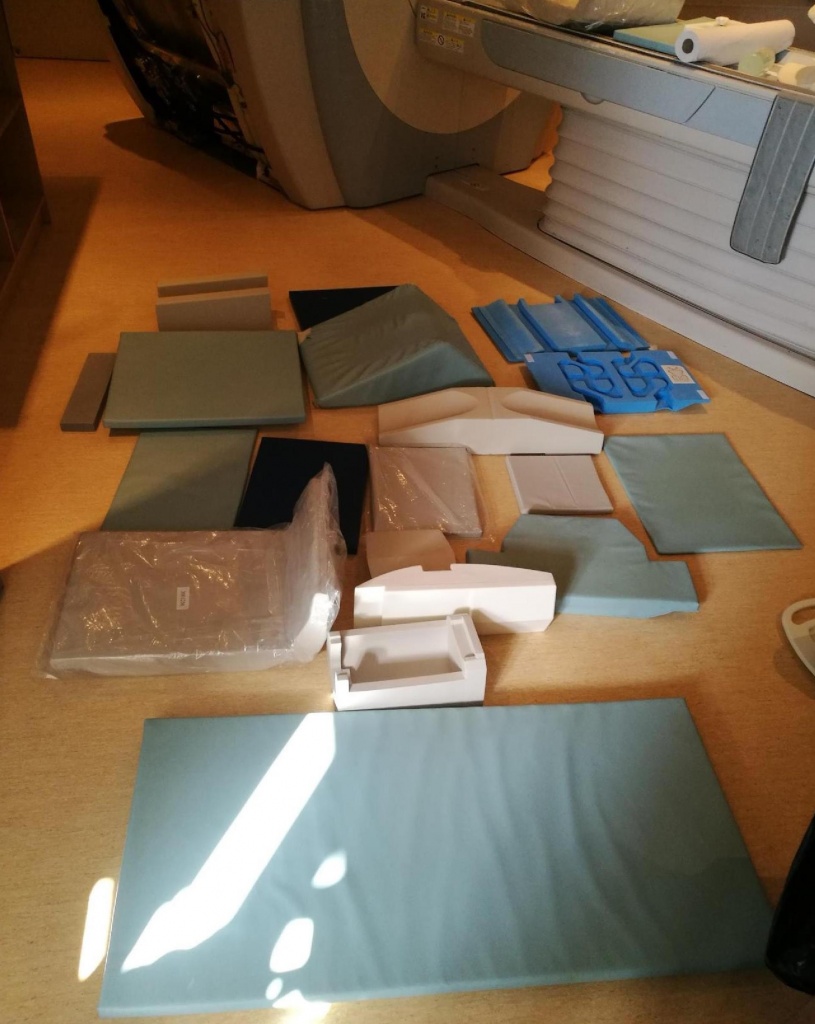

Для придания правильного положения пациенту на столе используются позиционеры и клинья.

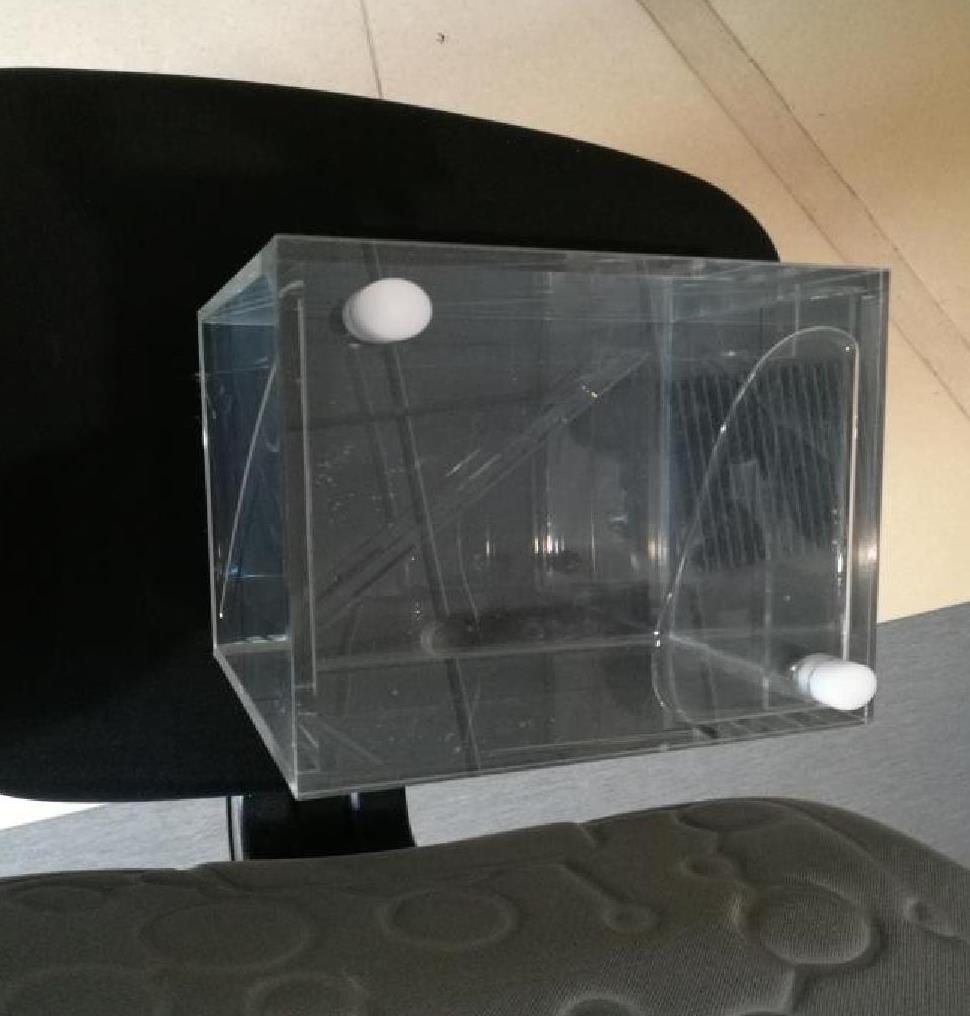

Фантом для режима Т2 МРТ.

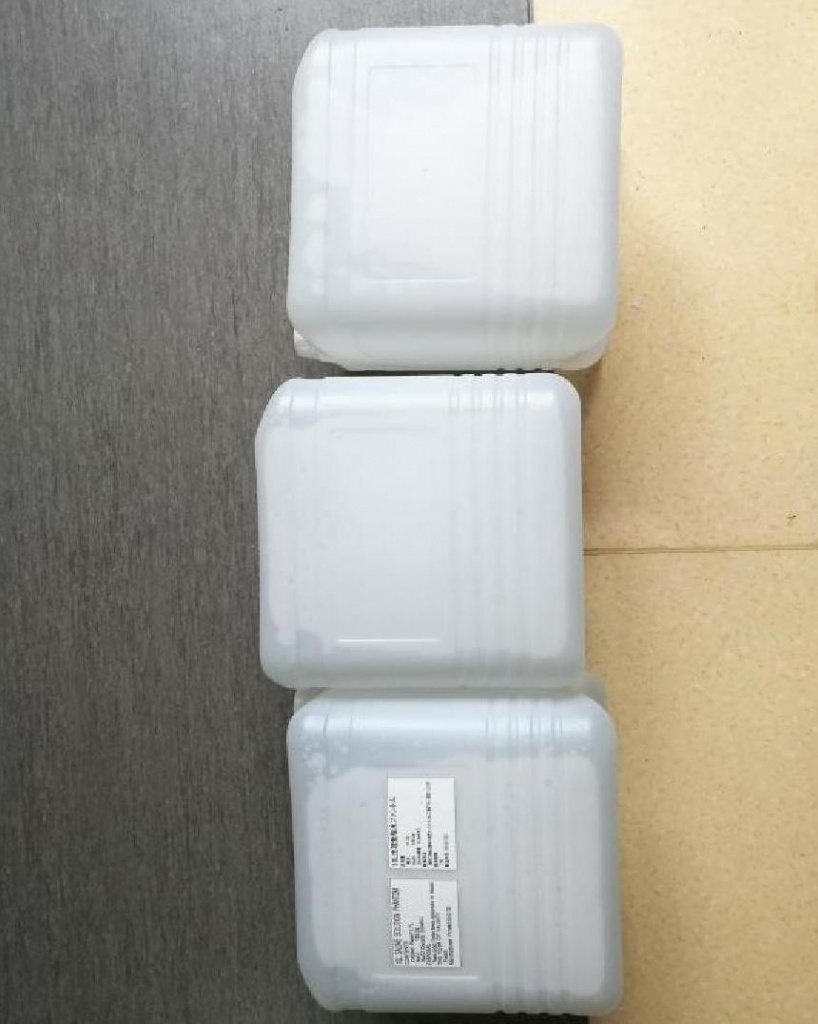

Фантом из трех десятилитровых канистр, наполненных специальным соляным раствором, имитирует тело человека для исследования всего тела на МРТ.

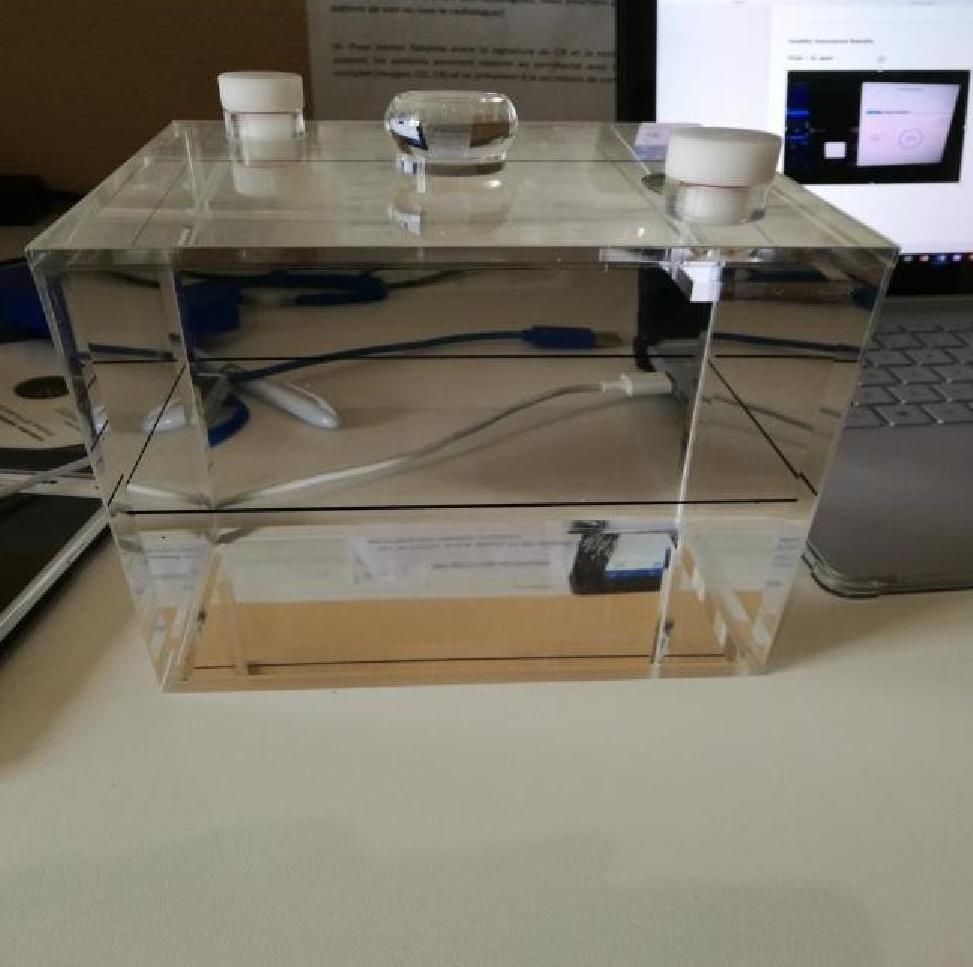

Масляные фантомы для ежедневной рутинной проверки.

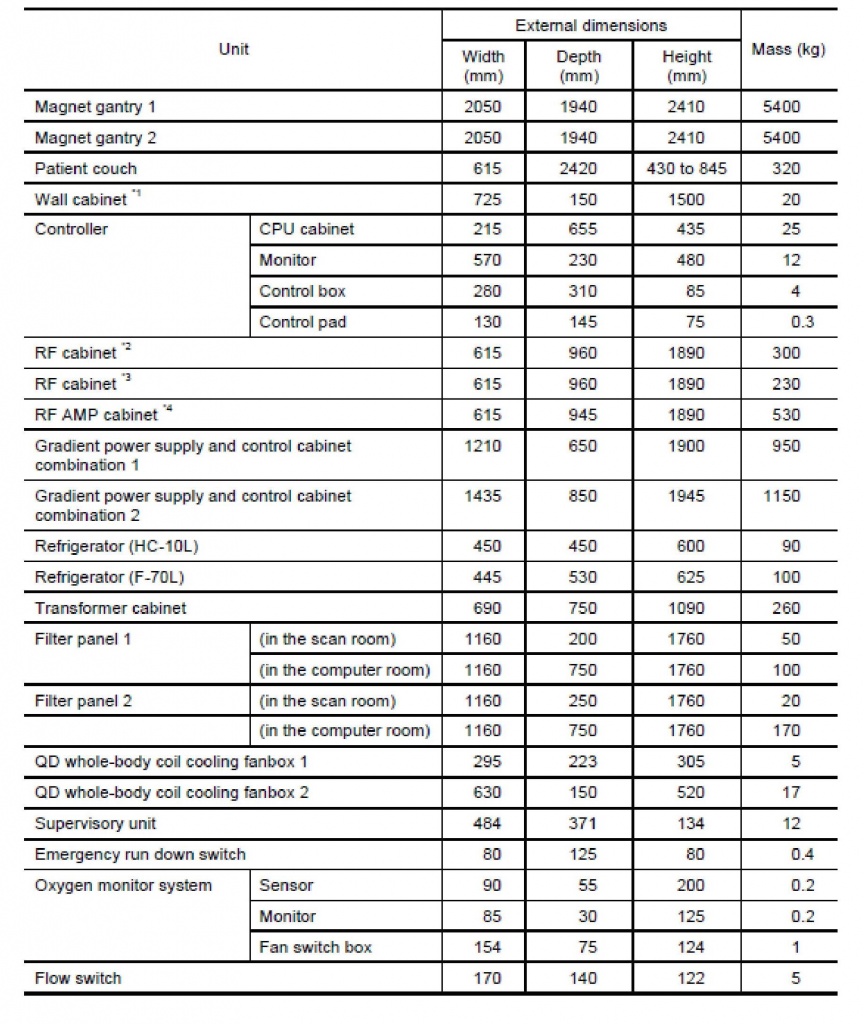

Размеры томографа.


Вес и размеры элементов томографа показывают, почему он устанавливается не выше 1 этажа. Еще лучше устанавливать его в подвале.

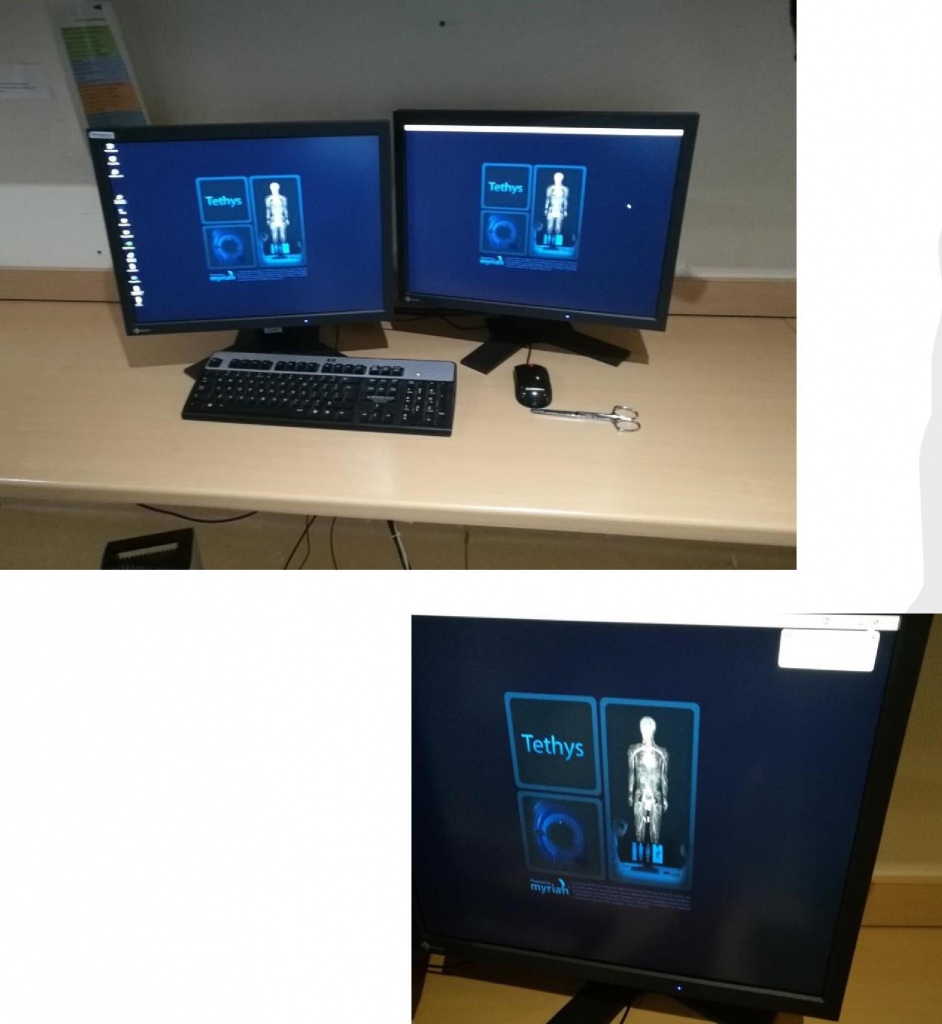

Рабочая станция Tethys для управления томографом.

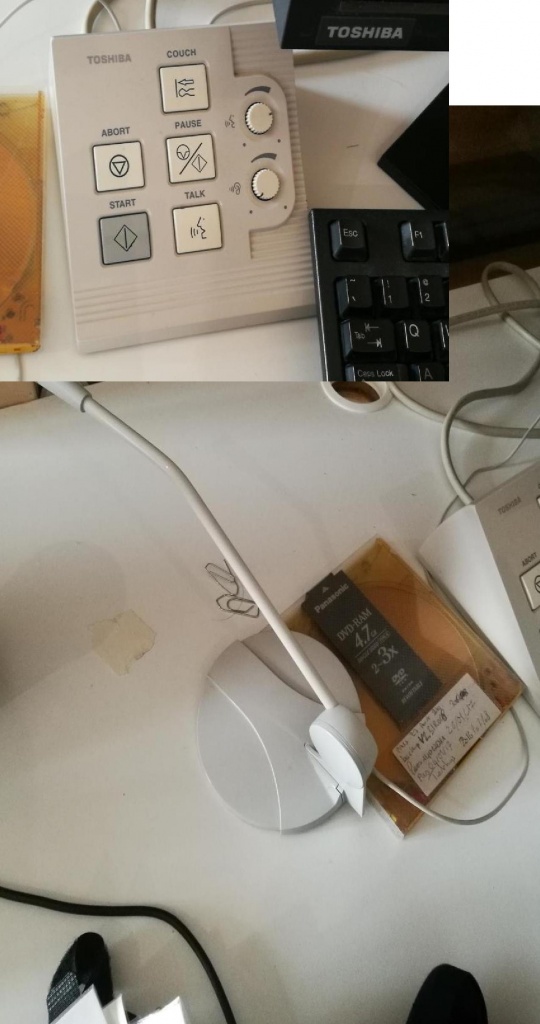

Пульт управления.

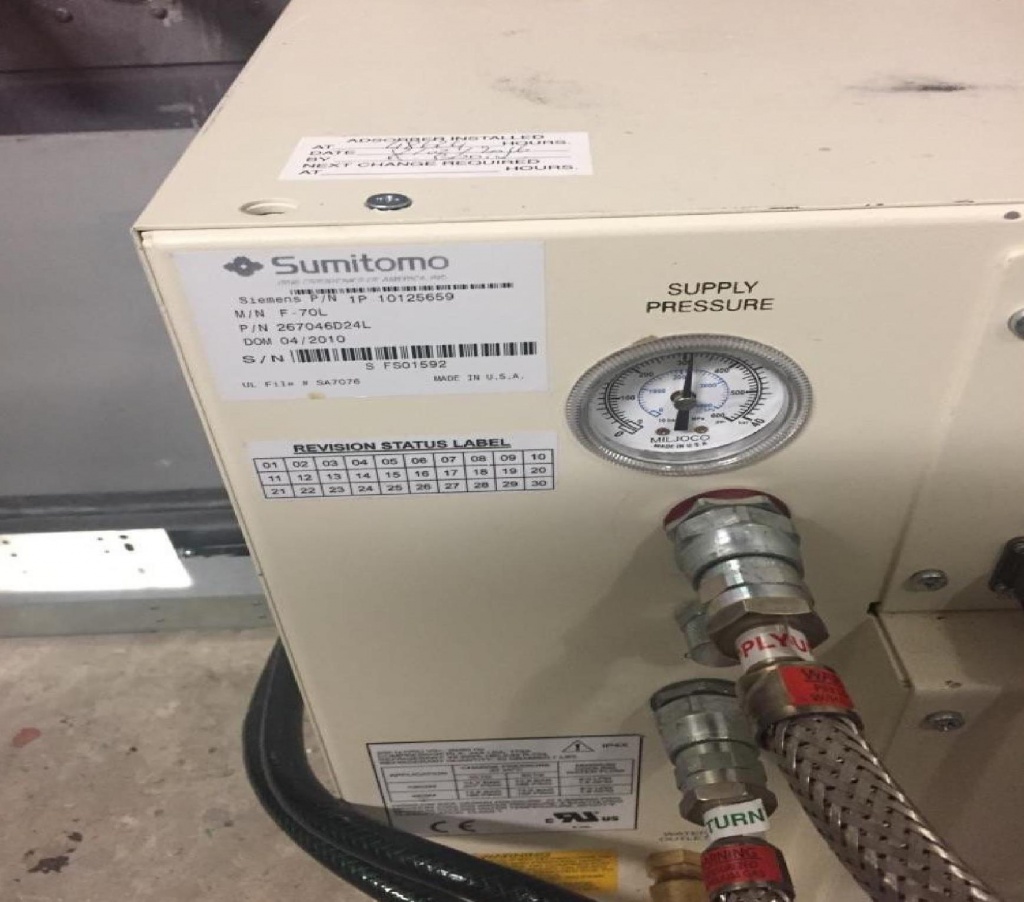

Абсорбер очищает находящийся в системе газ гелий от масла. По регламентным работам абсорберы подлежат замене в среднем раз в 2-3 года.

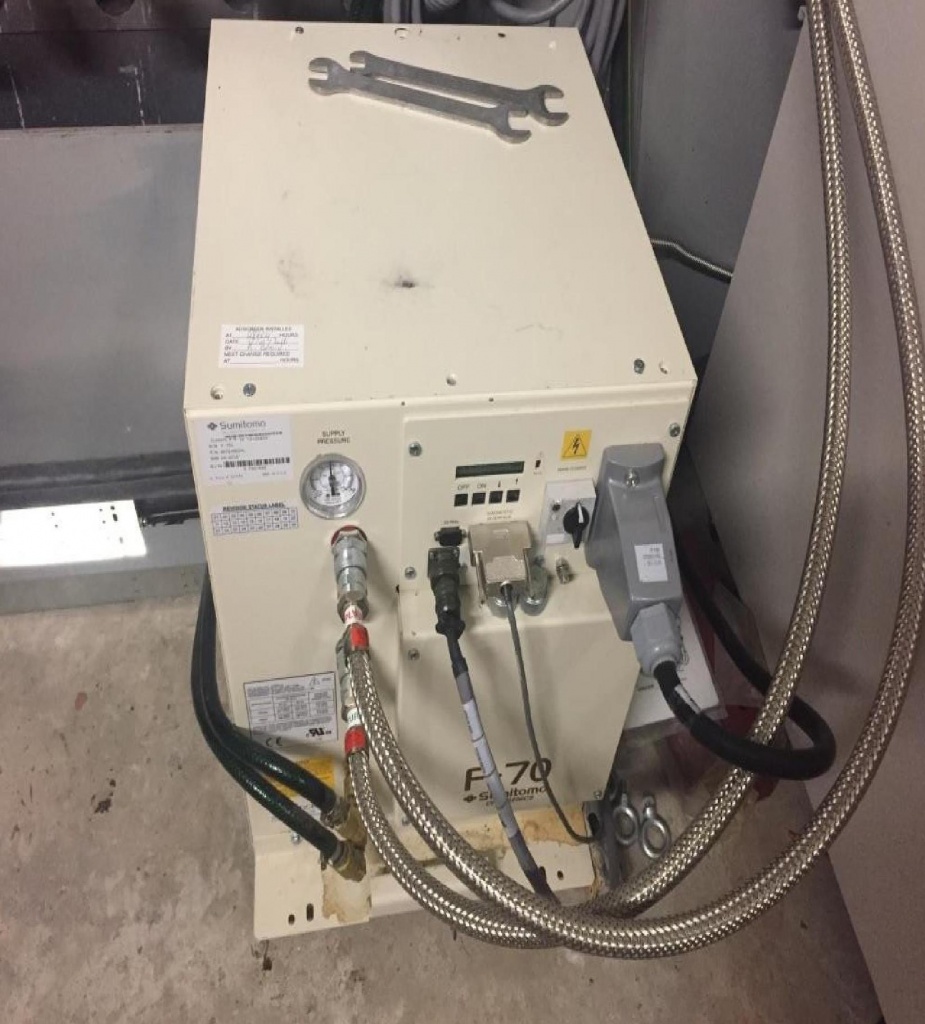

Благодаря компрессору гелий движется по системе трубок. Одним из часто заменяемых и ремонтируемых узлов является гелиевый компрессор. При его выходе из строя может потребоваться замена таких деталей, как адсорбер, патрубки вакуумных и гелиевых систем, переливных устройств и других узлов

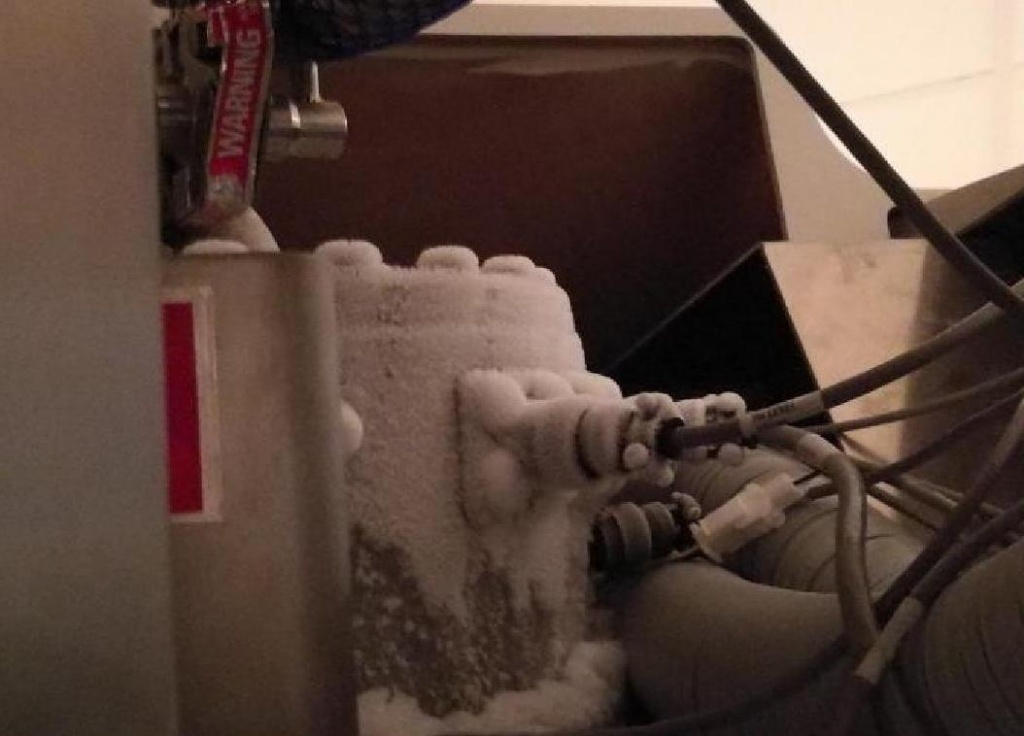

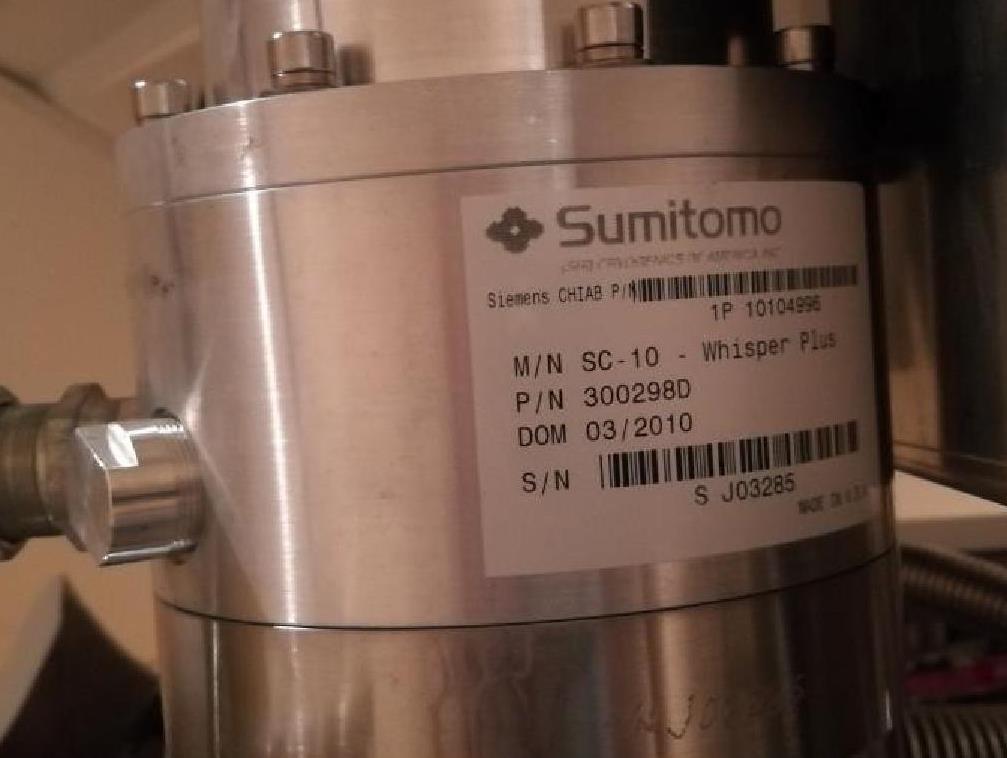

Холодная голова. Данное устройство с помощью интенсивного охлаждения и механического сжатия сжижает газообразный гелий, предотвращая его потерю, через клапаны безопасности. Эффективность охлаждающей головы падает со временем и МРТ будет медленно терять гелий.




ColdHead является деталью, которая выходит из строя с периодичностью 1,5–3 года, являясь расходной деталью, как и рентгеновская трубка на компьютерном томографе. От правильности проведения процедуры смены этой запчасти томографа может зависеть и срок службы детали.





Градиенты магнитно-резонансного томографа (нет картинки).

Градиент является блоком питания, подающим милисекундный импульс тока, величиной в тысячи ампер на главный градиент томографа. С помощью градиентов постоянное магнитное поле “сбивается” в требуемом для сканирования слое.

Градиенты для разных систем стоят от десятка до десятков тысяч долларов. Правильный уход за системой охлаждения данных частей магнитно-резонансного томографа обязателен.

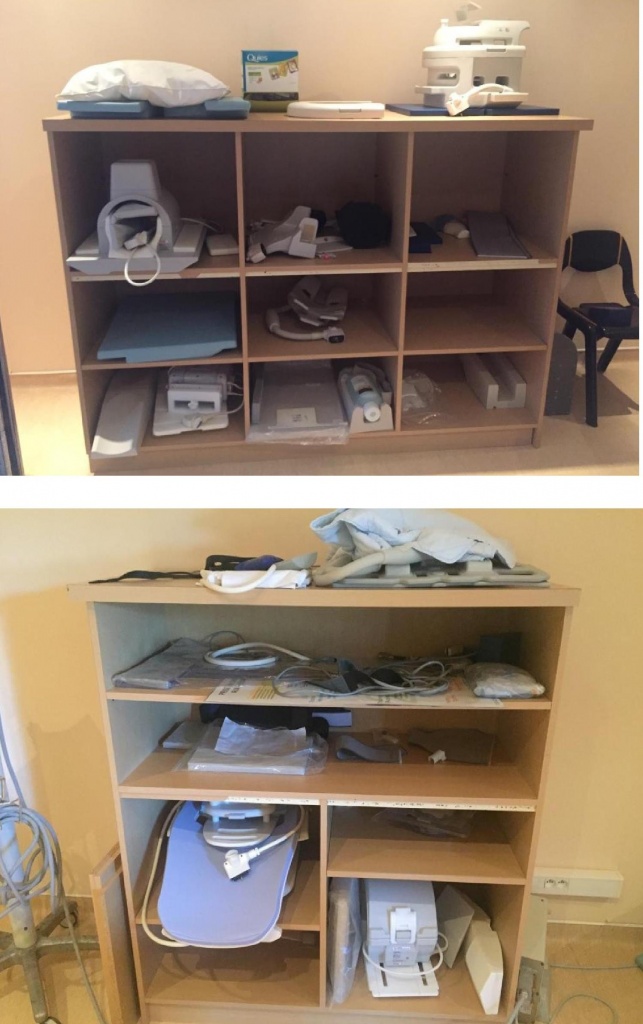

Шкаф для хранения катушек МРТ.

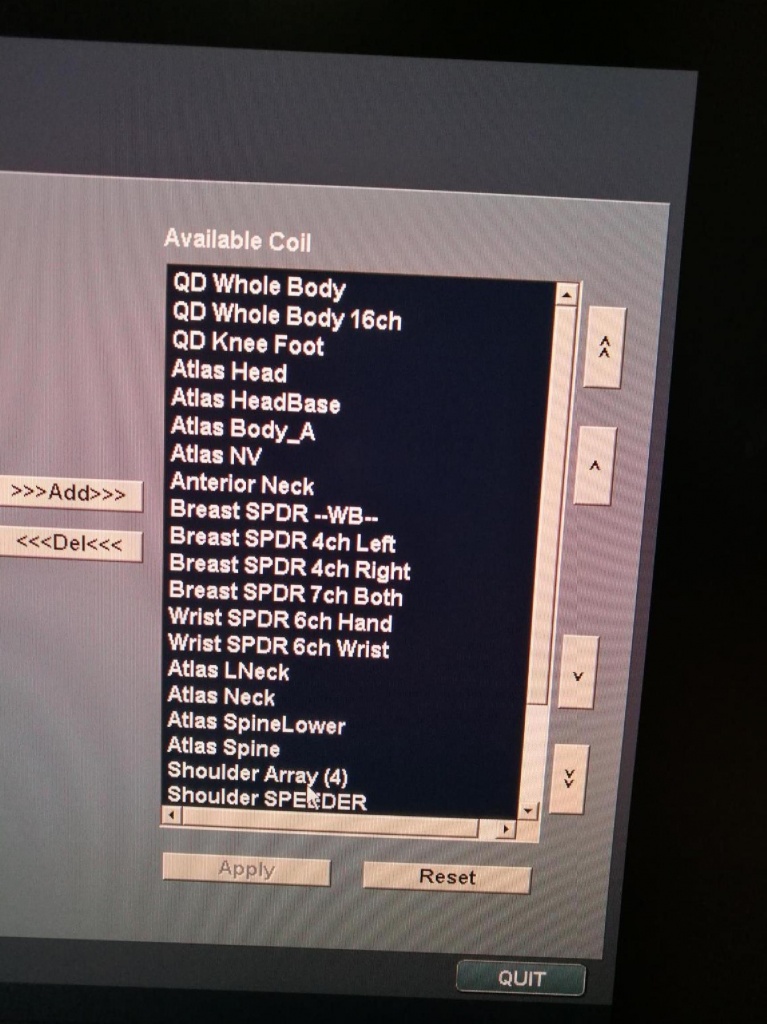

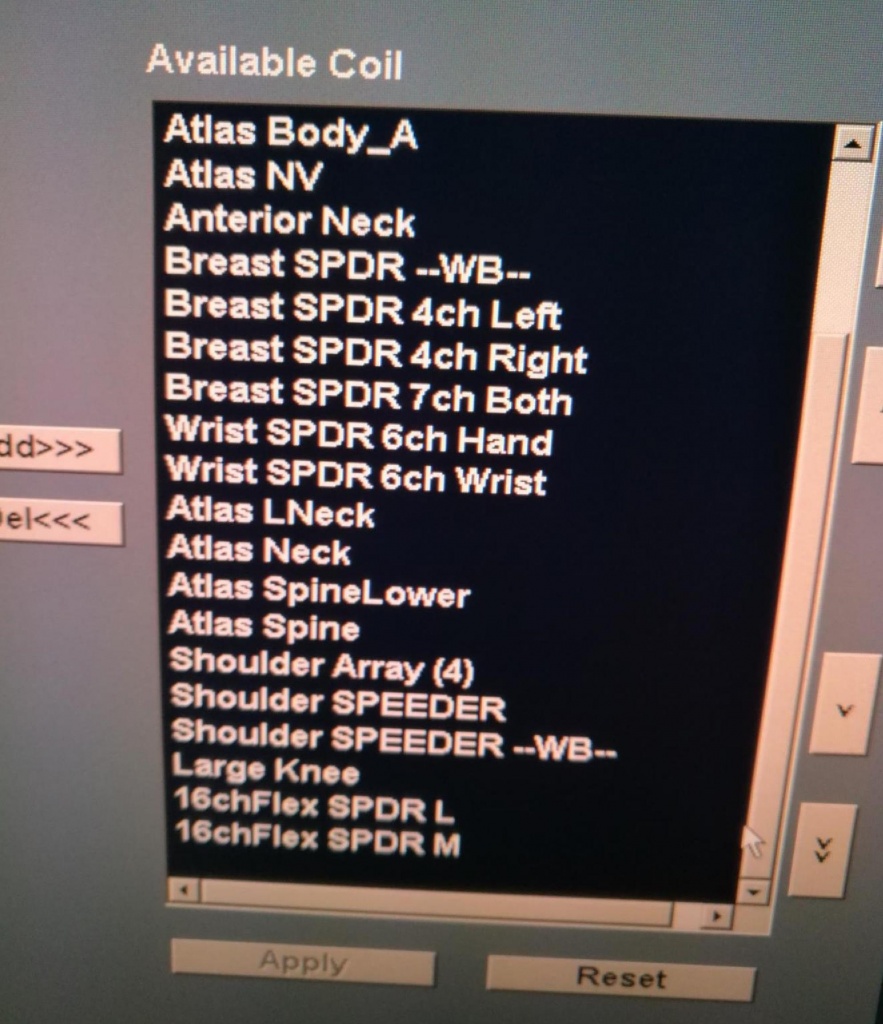

Список в программе возможных катушек для МРТ-томографа.



Окончание списка.

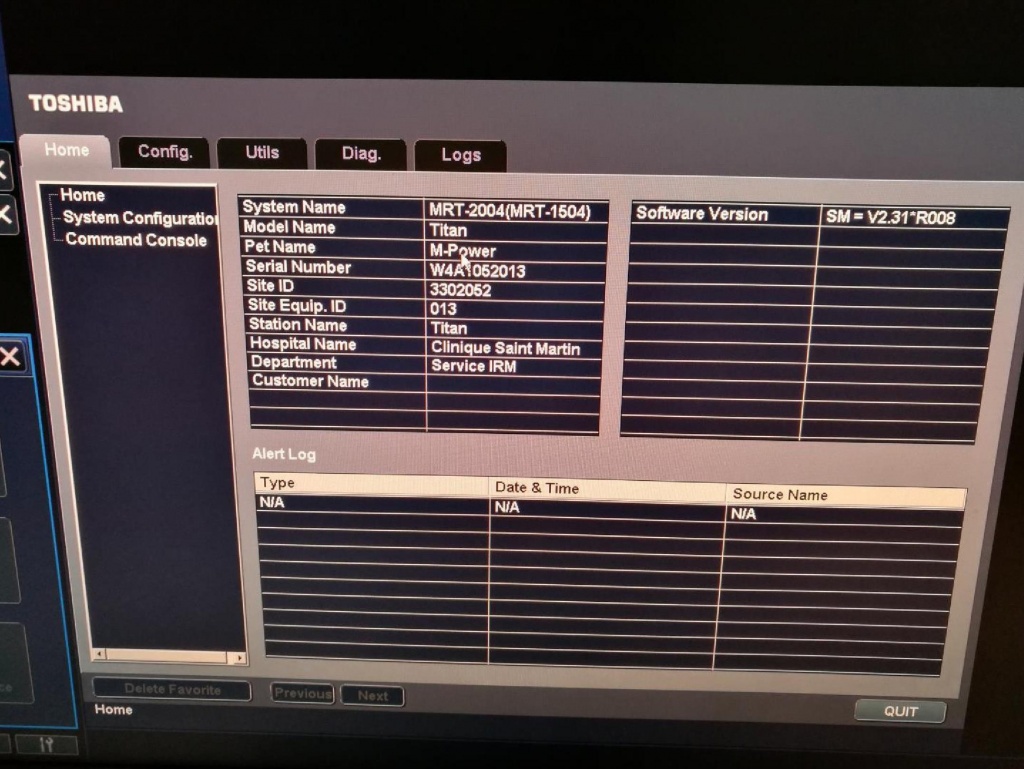

Конфигурация системы рабочей станции рентгенлаборанта.

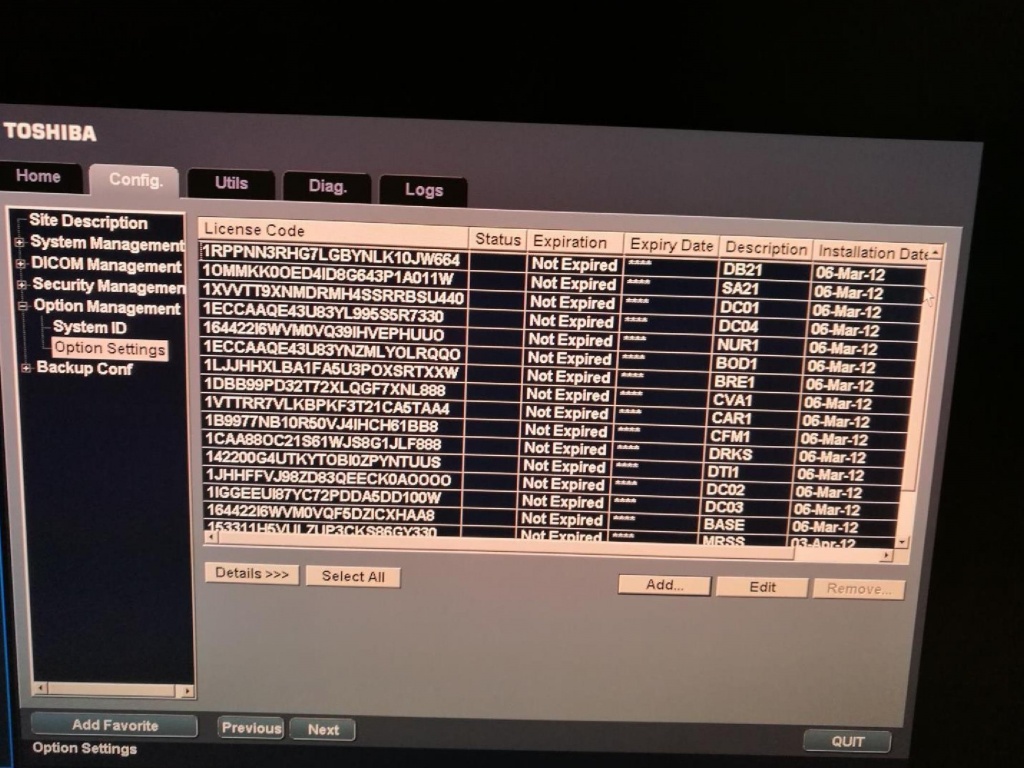

Список лицензий для работы с МРТ.

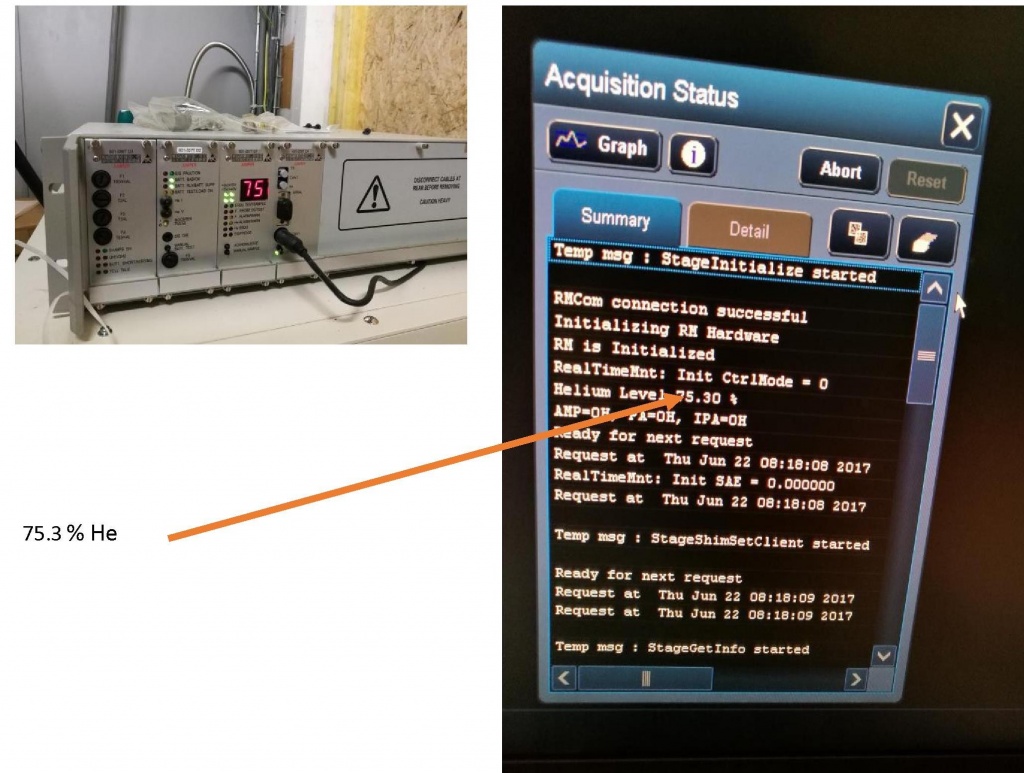

Проверка количества гелия на МРТ.



Тошиба Вэнтадж Титан 1.5Т 16 канальная система. МРТ находится на восстановлении в США.После восстановления МРТ будет иметь вид нового, без царапин, с новым программным обеспечением, электроникой, магнитами.

Цена 485 000 долларов.

Цена указана без доставки и установки, без клетки Фарадея.
