Тазобедренный сустав

Тазобедренный сустав, articulatio coxae, образован вертлужной впадиной и головкой бедренной кости.

В вертлужной впадине различают ямку вертлужной впадины и полулунную поверхность.

Анатомия

Тазобедренный сустав, articulatio coxae, образован вертлужной впадиной и головкой бедренной кости. В вертлужной впадине различают ямку вертлужной впадины и полулунную поверхность. Полулунная поверхность заканчивается двумя рогами — передним и задним. Она отграничивает по периферии вертлужную впадину за исключением небольшого нижнего участка, где располагается вырезка вертлужной впадины. Полулунная поверхность выстлана гиалиновым хрящом. Ямка и вырезка вертлужной впадины шероховаты и отделены от сустава синовиальной перепонкой, под которой в ямке вертлужной впадины залегает жировая подушка.

Между задним и передним рогами полулунной поверхности над вырезкой перекинута поперечная связка вертлужной впадины. К костному краю вертлужной впадины и к поперечной связке прикрепляется вертлужная губа, labrum acetabulare, увеличивающая суставную поверхность.

Головка бедренной кости, caput femoris, шаровидной формы, покрыта гиалиновым хрящом за исключением ямки головки, fovea capitis femoris; к последней прикрепляется связка головки, lig. capitis femoris, начинающаяся от поперечной связки вертлужной впадины. Связка головки бедра покрыта синовиальной перепонкой.

Головка бедренной кости плавно переходит в шейку, collum femoris, которая с телом бедренной кости образует угол, равный у взрослого 120—130° (в среднем 127°). Указанный угол носит название шеечно-диафизарного.

Уменьшение его именуется варусной деформацией, а увеличение больше 130° — вальгусной деформацией.

Шейка бедренной кости наклонена также кпереди. Плоскость, проходящая через ось шейки и ось диафиза бедренной кости, называется плоскостью шеечно-диафизарного угла. Последняя вместе с шейкой повернута кпереди на угол 8—25° (в среднем 12е). Этот поворот кпереди получил название антеверсии шейки. У детей угол антеверсии шейки больше, чем у взрослых.

На границе шейки и тела бедренной кости по латеральнозадней поверхности находится большой вертел, trochanter major, а по медиально-задней — малый вертел, trochanter minor. У основания большого вертела по задней поверхности расположена вертельная ямка, fossa trochanter^. Спереди между вертелами находится межвертельная линия, linea intertrochanterica, а сзади — межвертельный гребень, crista intertrochanterica.

Суставная капсула начинается от костного края вертлужной впадины и поперечной связки и прикрепляется на бедренной кости значительно ниже суставной поверхности — спереди по межвертельной линии, а сзади по середине шейки. Таким образом, большая часть шейки находится в полости сустава и покрыта синовиальной перепонкой. Оба вертела, вертельная ямка и межвертельный гребень расположены вне полости сустава.

Суставная капсула укреплена многочисленными связками. Тазобедренный сустав является разновидностью суставов шаровидного типа — ореховидным суставом, articulatio cotylica.

Укладки

Укладки тазобедренного сустава производятся в двух взаимно перпендикулярных проекциях: прямой задней и боковой. Для изучения изменений мягких тканей сустава, трофических нарушений, ширины суставной щели необходима (особенно у детей) сравнительная, то есть симметричная, рентгенография обоих суставов на одной пленке. Снимки выполняются с применением отсеивающей решетки и с обязательной защитой гонад.

Прямая задняя проекция. Укладку при выполнении рентгенограммы тазобедренного сустава в прямой задней проекции производят в двух вариантах: для одного и для обоих суставов.

I вариант для одного сустава — больной лежит на спине. Нижние конечности вытянуты вдоль стола.

Шейка бедренной кости, как указывалось выше, повернута кпереди в среднем на угол 12°, и, чтобы получить неискаженное изображение, необходимо установить ее в положении, параллельном рентгенографическому столу и пленке. Для этой цели производят ротацию исследуемой конечности кнутри на угол 10—12°.

Исследуемый тазобедренный сустав располагается в центре кассеты, которая ориентирована продольно и лежит в плоскости стола. Центральный пучок лучей направляют перпендикулярно к кассете на проекцию тазобедренного сустава. Ориентирами для нахождения проекции тазобедренного сустава на кожу служат лобковый бугорок и верхняя передняя подвздошная ость. Расстояние между ними делят на три части. На 1—2 см ниже точки, лежащей на границе наружной и средней трети указанного расстояния, проецируется щель тазобедренного сустава.

II вариант для обоих суставов производится также, как и при обзорной рентгенографии таза, только обе нижние конечности ротированы симметрично кнутри на угол 10—12°.

Боковая проекция. Укладку при выполнении рентгенограммы тазобедренного сустава в боковой проекции производят в двух вариантах: с отведением и без отведения бедра. / вариант — с отведением бедра. При выполнении рентгенограммы с отведением бедра больной лежит на спине. Исследуемая конечность сгибается в коленном и тазобедренном суставе и максимально отводится. Кассета ориентирована продольно и находится в плоскости стола. Центральный пучок лучей направляют на середину расстояния между лобковым бугорком и верхней передней подвздошной остью перпендикулярно к кассете.

II вариант — без отведения бедра. Больной лежит на спине. Здоровая конечность сгибается в коленном и тазобедренном суставах и поднимается кверху на подставку. Исследуемая конечность вытянута, а стопа перпендикулярна к плоскости стола. Кассету устанавливают на длинное ребро У наружной поверхности бедра так,чтобы плоскость кассеты располагалась параллельно шейке бедренной кости, что достигается плотным прижатием центра кассеты к большому вертелу. Верхний край кассеты упирается в подвздошный гребень.

Трубка — в вертикальном положении, Центральный пучок лучей направляют на шейку бедренной кости со стороны противоположной конечности перпендикулярно к кассете. Данная укладка применяется в случаях, когда невозможно отведение бедра.

Рентгеноанатомический анализ

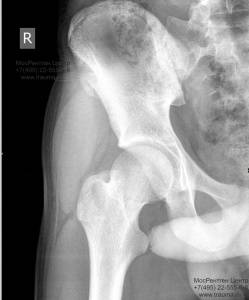

Прямая задняя проекция. На рентгенограмме тазобедренного сустава в прямой задней проекции (рис.153,а) определяются вертлужная впадина, проксимальный отдел бедренной кости и рентгеновская суставная щель тазобедренного сустава.

Правильность укладки подтверждают отсутствие в краеобразующем отделе ямки головки и проекционного наслоения большого вертела на шейку бедренной кости, а также выступание по медиальному контуру шейки верхушки малого вертела.

В вертлужной впадине отчетливо дифференцируются полулунная суставная поверхность (4), ямка вертлужной впадины (18а) и два края — передний (29) и задний (30). Полулунная поверхность (4) представлена интенсивным, четким вогнутым контуром, образованным на этом участке нижней поверхностью тела подвздошной кости. Латеральной край полулунной поверхности (4) имеет вид выступа. Медиально и книзу полулунная поверхность (4) переходит в ямку вертлужной впадины (18а), представленную латеральным контуром «фигуры слезы», которая, как уже указывалось, образована передним отделом тела седалищной кости.

Рис. 153. Рентгенограмма тазобедренного сустава в прямой задней проекции (а) и в прямой задней проекции с ротацией бедра кнаружи (б).

  3 — полулунная поверхность вертлужной впадины; 6 — верхняя передняя подвздошная кость; 7 — полулунная вырезка подвздошной кости; 8 — нижняя передняя подвздошная кость; 18 — «фигура слезы»; 18а — ямка вертлужной впадины; 18б — стенка малого таза; 19— «фигура полумесяца»; 22 — седалищный бугор; 29 — передний край вертлужной впадины; 30 — задний край вертлужной впадины; 31 — головка бедренной кости;

Переход суставной поверхности в ямку вертлужной впадины может быть плавным или уступообразным.

При изображении проходящих здесь питательных каналов контур на границе полулунной поверхности и ямки прерывается, что не следует трактовать как деструктивные изменения. Края вертлужной впадины на рентенограмме в прямой задней проекции видны раздельно или проекционно совпавшими, что зависит от индивидуальных особенностей и положения больного. Обычно края вертлужной впадины видны раздельно.

Контур переднего края вертлужной впадины (29) направлен косо сверху вниз от латерального края полулунной суставной поверхности и идет к нижнему контуру верхней ветви лобковой кости, что проекционно совпадает с нижним полюсом «фигуры слезы». Контур заднего края вертлужной впадины (30) более пологий и располагается латеральнее переднего, начинаясь так же, как и передний контур, от латерального края полулунной поверхности и заканчиваясь у «фигуры полумесяца» (19), которая обусловлена дном седалищно-суставной
борозды.

Головка бедренной кости (31) имеет округлую форму, четкие контуры, плавно переходящие в латеральный (32) и медиальный (33) контуры шейки. Структура ее равномерная, мелкоячеистая. В местах перехода головки в шейку в латеральном и медиальном отделах прослеживаются физиологические просветления, которые не следует трактовать как очаги деструкции. На головку проецируются передний и задний края вертлужной впадины, в связи с чем интенсивность ее в медиальном отделе большая, чем в латеральном, где нет проекционных наслоений.

Шейка бедренной кости хорошо прослеживается на всем протяжении, контуры ее четкие. Корковое вещество по медиальной поверхности шейки значительно толще, чем по латеральной, что обусловлено своеобразием распределения нагрузки. Структура шейки неоднородная, в ней выявляется веерообразное расположение костных балок, идущих по силовым линиям к медиальному и латеральному контурам шейки, ограничивающее срединно в нижнем отделе шейки участок треугольной формы с более разреженной структурой.

Ниже шейки определяются вертелы. Большой вертел (35) располагается по латеральной поверхности шейки, имеет крупнопетлистую структуру и окаймлен четким волнистым контуром. У основания большого вертела видно просветление треугольной формы, образованное межвертельной ямкой (36). По медиальному контуру ниже шейки определяется верхушка малого вертела (57), имеющего равномерную мелкоячеистую структуру. Между вертелами прослеживается интенсивная волнистая линия, обусловленная межвертельным гребнем (38).

Ниже вертелов видны контуры латеральной (39) и медиальной (40) поверхностей диафиза бедренной кости.

Корковое вещество по медиальной поверхности бедренной кости несколько толще, чем по латеральной.

На рентгенограмме тазобедренного сустава в прямой задней проекции с ротацией стопы кнаружи (рис. 153б) на медиальный контур головки бедренной кости выводится ее ямка (41), которая нередко представлена неровной интенсивной дугообразной линией. При незнании этой анатомической особенности она может быть расценена как очаг деструкции. Шейка бедренной кости в этой укладке проекционно укорочена, что значительно затрудняет анализ ее структуры и выявление травматических повреждений. Большой вертел при этом частично проецируется на шейку.

Малый вертел выводится полностью в краеобразующий отдел, что позволяет изучать его в оптимальных условиях.

Рентгеновская суставная щель (42) тазобедренного сустава имеет вид горизонтально ориентированной дугообразной полосы просветления, окаймленной интенсивным контуром полулунной поверхности тела подвздошной кости и тонким четким контуром верхнего полюса головки бедренной кости. Высота рентгеновской суставной щели постепенно увеличивается в латеральном направлении; широкое просветление, расположенное между медиальным контуром головки и латеральным контуром «фигуры слезы», не является отображением суставной щели, так как суставная поверхность вертлужной впадины не распространяется на ее ямку. Правильность соотношений в тазобедренном  суставе определяется на рентгенограмме в прямой задней проекции:по линии Шентона, перпендикуляру, опущенному от латерального края полулунной поверхности вертлужной впадины.

1. Линия Шентона обозначена штриховой линией на рис. 153а, в норме дугообразна и плавно соединяет верхний контур запирательного отверстия с медиальной поверхностью шейки бедренной кости.

Наличие уступа на линии Шентона свидетельствует о смещении бедренной кости кверху или книзу.

Перпендикуляр (обозначен штрих-пунктирной линией), опущенный от латерального края полулунной поверхности, в норме у взрослых отсекает небольшой наружный сегмент головки бедренной кости.

Этот ориентир используется для определения смещения кнутри. У детей вся головка располагается кнутри от указанного перпендикуляра. В детском возрасте можно использовать данный ориентир для определения смещения головки бедренной кости кнаружи.

Фигура полумесяца, обусловленная седалищно-суставной бороздой, проекционно наслаивается у взрослых на медиально-нижний квадрант головки бедренной кости, а у детей — на медиальный отдел шейки. Если фигура полумесяца не наслаивается на медиальные отделы головки или шейки бедренной кости, это является признаком подвывиха или вывиха бедра кнаружи.

Для суждения о правильности соотношений в тазобедренных суставах у детей до появления точки окостенения головки пользуются линией Андреева. Она проводится на обзорной рентгенограмме таза в прямой задней проекции следующим образом: соединяют нижнюю заднюю подвздошную ость со срединой горизонтальной части игрекообразного хряща противоположной стороны и продолжают ее несколько дальше кнаружи, при этом проксимальный конец бедренной кости должен располагаться непосредственно под линией. При подвывихе или вывихе бедренная кость пересекается этой линией.

О состоянии мягких тканей в области тазобедренного сустава можно судить по сравнительным рентгенограммам суставов,произведенным одномоментно на одной пленке. При этом сопоставляются объем мягких тканей, симметричность расположения и четкость контуров межмышечных прослоек по медиальной и латеральной поверхности бедра на уровне головки и шейки бедренной кости, по медиальной поверхности таза, а также учитывается одинаковая интенсивность тени мягких тканей в области запирательных отверстий.

Боковая проекция. I вариант. На рентгенограмме тазобедренного сустава в боковой проекции с отведением бедра(рис. 155) прослеживаются почти те же рентгеноанатомические детали вертлужной впадины, что и на рентгенограмме тазобедренного сустава в прямой задней проекции.

Бедренная кость определяется в боковой проекции, краеобразующие контуры ее представлены передней (43) и задней (44) поверхностями. Головка бедренной кости имеет шаровидную форму (31). Большой вертел (35) в виде прямоугольника суммируется с шейкой, что служит критерием правильности укладки, а малый вертел (37), наслаиваясь на шейку и большой вертел, дифференцируется неотчетливо. При недостаточной ротации бедра малый вертел выходит в краеобразующий отдел по задней поверхности бедренной кости.

Рис 155. Рентгенограмма тазобедренного сустава в боковой проекции с отведением бедра.

4-полулунная поверхность вертлужной впадины, 31-головка бедренной кости;35-большой вертел;42-рентгеновская суставная щель

Бедренная кость определяется в боковой проекции, краеобразующие контуры ее представлены передней (43) и задней (44)поверхностями. Головка бедренной кости имеет шаровидную форму (31). Большой вертел (35) в виде прямоугольника суммируется с шейкой, что служит критерием правильности укладки, а малый вертел (37), наслаиваясь на шейку и большой вертел, дифференцируется неотчетливо. При недостаточной ротации бедра малый вертел выходит в краеобразующий отдел по задней поверхности бедренной кости.

Рис. 156. Рентгенограмма тазобедренного сустава в боковой проекции.

4—полулунная поверхность вертлужной впадины; 17 — нижняя ветвь лобковой кости; 22 —
седалищный бугор; 31 — головка бедренной кости. 35— большой вертел; 42—рентгеновская суставная щель тазобедренного сустава; 43 — передняя поверхность диафиза бедренной кости; 44— задняя поверхность диафиза бедренной кости.

Передний контур последней ровный, задний — волнистый, что обусловлено шероховатой линией, которую не следует принимать за периостит. II вариант. На рентгенограмме тазобедренного сустава в боковой проекции без отведения бедра (рис. 156) головка (31) и шейка бедренной кости проекционно удлинены. Правильность укладки проверяется таким образом: головка расположена внертлужной впадине (4), имеющей форму полуовала, между лобковым сращением (17) и седалищным бугром (22). Рентгеновская суставная щель (42) имеет вид равномерной дугообразной полосы просветления и отчетливо не дифференцируется. Большой вертел (35) наслаивается на шейку бедренной кости, проекционно перекрывая малый вертел. Дистальнее вертелов прослеживаются контуры передней (43) и задней (44) поверхностей диафиза бедренной кости.

Структура костей, образующих тазобедренный сустав, в данной проекции неотчетлива, так как рентгенограмма производится без решетки.
